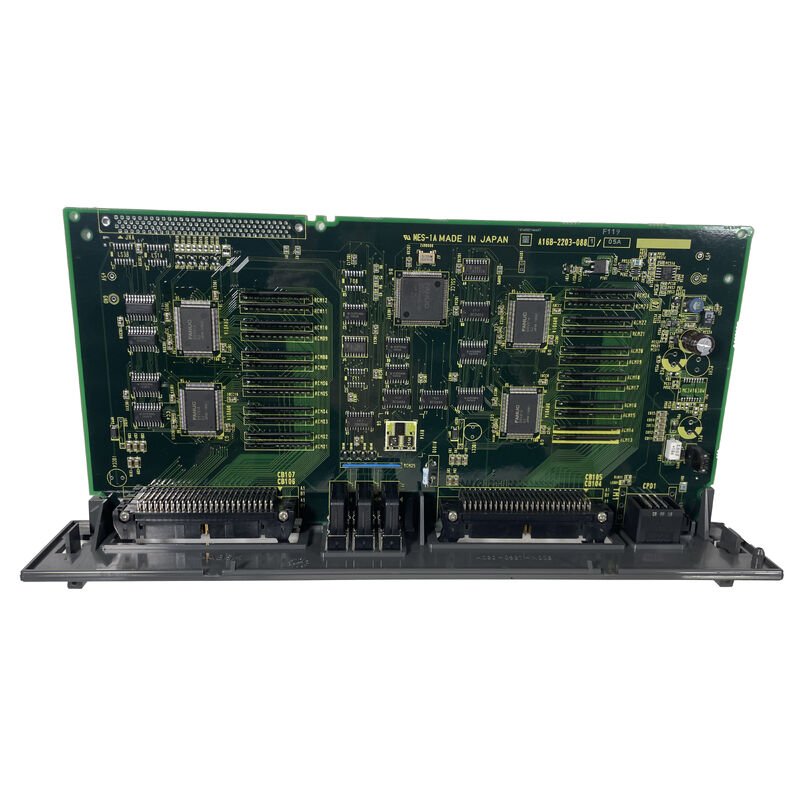

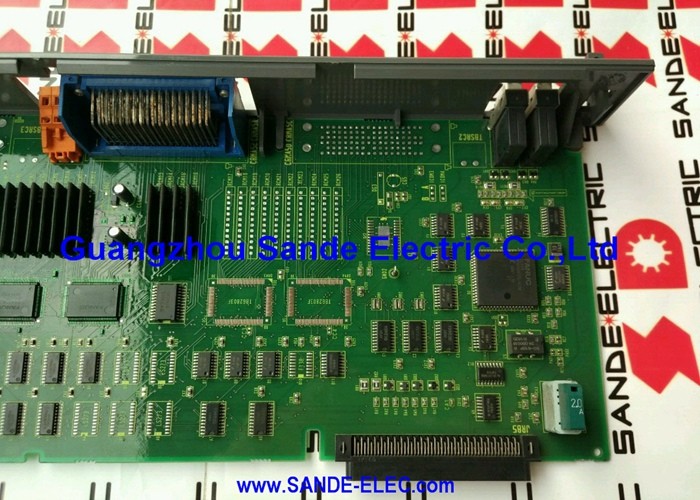

A16B-2203-0881 | FANUC I/O মডিউল PCB — 96DI / 64DO / MPG আউটপুট / A02B-0309-C001 / সিরিজ 16-C / 18-C / 21-C / 16i-TA
96টি ইনপুট, 64টি আউটপুট এবং একটি MPG পোর্ট
A16B-2203-0881 হল একটি ঘন বৈশিষ্ট্যযুক্ত I/O বোর্ড। এর 96টি ডিজিটাল ইনপুট, 64টি ডিজিটাল আউটপুট এবং একটি সমন্বিত MPG আউটপুট এটিকে FANUC CNC ইকোসিস্টেমের সবচেয়ে সক্ষম একক-বোর্ড I/O সমাধানগুলির মধ্যে একটি করে তোলে।
96 DI / 64 DO সংকেত গণনা একটি সম্পূর্ণ সজ্জিত CNC মেশিনিং সেন্টার বা টার্নিং সেন্টারের প্রয়োজনের সাথে মেলে:
96 ডিজিটাল ইনপুট:মেশিনের অক্ষ এবং ফিক্সচারের জন্য অবস্থান সেন্সর এবং সীমা সুইচ; জলবাহী চাপ এবং প্রবাহ নিশ্চিতকরণ; টুল ম্যাগাজিন অবস্থান এনকোডিং; দরজা ইন্টারলক এবং নিরাপত্তা গেট অবস্থা; কুল্যান্ট সিস্টেম সেন্সর; অপারেটর প্যানেল সুইচ (মোড নির্বাচক পর্যায়, ফিডরেট ওভাররাইড পরিচিতি, ফাংশন বোতাম); টাকু অভিযোজন সম্পূর্ণ; প্যালেট ক্ল্যাম্প/আনক্ল্যাম্প নিশ্চিতকরণ; এবং অক্জিলিয়ারী মেশিন সার্কিট অবস্থা সংকেত.
64 ডিজিটাল আউটপুট:কুল্যান্ট পাম্প রিলে; জলবাহী সিস্টেম শুরু; অক্ষ ব্রেক রিলিজ; দরজার তালা; টাকু শুরু এবং দিক contactors; টুল ম্যাগাজিন ড্রাইভ; প্যালেট চেঞ্জার অ্যাকচুয়েটর; চক্র সক্রিয়, ফিড হোল্ড, অ্যালার্ম এবং মেশিনের অবস্থার জন্য নির্দেশক বাতি; সার্ভো ড্রাইভ সক্ষম; এবং অক্জিলিয়ারী এম-কোড রিলে আউটপুট।
MPG আউটপুট:MPG (ম্যানুয়াল পালস জেনারেটর) আউটপুট ম্যানুয়াল জগ পজিশনিং এর সময় ব্যবহৃত হ্যান্ডহুইল এনকোডারের জন্য ইন্টারফেস প্রদান করে। অপারেটররা সূক্ষ্ম বৃদ্ধিতে অক্ষগুলি সরানোর জন্য হ্যান্ডহুইলটি ঘোরায় — MPG আউটপুট হ্যান্ডহুইল থেকে CNC-তে এই অবস্থানের ডেটা সরবরাহ করে।
কী স্পেসিফিকেশন
| প্যারামিটার | মান |
|---|
| ডি.আই | 96 |
| DO | 64 |
| MPG আউটপুট | হ্যাঁ |
| হোস্ট ইউনিট | A02B-0309-C001 |
| সামঞ্জস্যপূর্ণ | সিরিজ 16-C, 18-C, 21-C, 16i-TA |
| ওজন | 0.1 কেজি |
| অপ. টেম্প | 0-40° সে |
| আর্দ্রতা | ≤80% RH (NC) |
| উচ্চতা | ≤1,000 মি |
A02B-0309-C001 I/O ইউনিটের ভিতরে
A02B-0309-C001 হল ফিজিক্যাল হাউজিং — I/O ইউনিট যা মেশিনের বৈদ্যুতিক ক্যাবিনেটের মধ্যে বা তার কাছাকাছি মাউন্ট করে। A16B-2203-0881 PCB হল এই হাউজিং এর ভিতরে সক্রিয় বোর্ড।
I/O ইউনিট CNC এর I/O লিঙ্ক বাসের সাথে সংযোগ করে। A16B-2203-0881 I/O লিঙ্ক মাস্টার PCB (বা সংযুক্ত I/O নোড) হিসাবে দ্বিমুখী ডেটা বিনিময় পরিচালনা করে:
- মেশিনের সুইচ, সেন্সর এবং অ্যাকুয়েটর থেকে ফিল্ড ওয়্যারিং I/O ইউনিটের টার্মিনাল ব্লকের সাথে সংযোগ করে
- A16B-2203-0881 ইনপুট স্টেট পড়ে এবং 96/64 সিগন্যাল কমপ্লিমেন্ট জুড়ে আউটপুট কমান্ড লেখে
- প্রতিটি I/O স্ক্যান চক্রে সমস্ত 96 DI + 64 DO + MPG ডেটা A16B-2203-0881 এবং CNC এর PMC এর মধ্যে প্রবাহিত হয়
যখন A16B-2203-0881 ব্যর্থ হয়, তখন এই ইউনিটের মাধ্যমে মেশিনের সম্পূর্ণ I/O ব্যাহত হয় — PMC অ্যালার্ম ফায়ার, মেশিনের সিকোয়েন্স বন্ধ হয় এবং এই বোর্ডের মাধ্যমে কোনো অপারেটর প্যানেল বোতাম সাড়া দেয় না।
অ্যাপ্লিকেশন দৃশ্যকল্প
সিরিজ 16-C মেশিনিং সেন্টার I/O ব্যর্থতা:একটি FANUC সিরিজ 16-C CNC মেশিনিং সেন্টার PMC অ্যালার্ম তৈরি করে যা মেশিন ফাংশনের বিস্তৃত পরিসরকে প্রভাবিত করে। ফিল্ড ওয়্যারিং চেক I/O ইউনিট টার্মিনাল ব্লকে সঠিক সংকেত নিশ্চিত করে। A02B-0309-C001-এর ভিতরে থাকা A16B-2203-0881 PCB কে দোষ হিসেবে চিহ্নিত করা হয়েছে। প্রতিস্থাপন সম্পূর্ণ 96/64 I/O ফাংশন পুনরুদ্ধার করে।
MPG ফল্ট সহ সিরিজ 21-C CNC:একটি ম্যানুয়াল জগ অপারেশন ব্যর্থ হয় - হ্যান্ডহুইল ঘোরানো কোন অক্ষ আন্দোলন তৈরি করে না। A16B-2203-0881-এ MPG আউটপুট ত্রুটি হিসাবে চিহ্নিত করা হয়। প্রতিস্থাপন সমস্ত 96/64 মেশিন I/O এর পাশাপাশি হ্যান্ডহুইল অপারেশন পুনরুদ্ধার করে।
FAQ
প্রশ্ন 1: A16B-2203-0881 কি সিরিজ 16-C/18-C/21-C এবং সিরিজ 16i-TA উভয়ের সাথে সামঞ্জস্যপূর্ণ?
FANUC সিরিজ 16-C, 18-C, এবং 21-C-এর জন্য A16B-2203-0881। IndiaMART তালিকাতে সিরিজ 16i-TAও উল্লেখ করা হয়েছে। I/O ইউনিট A02B-0309-C001 এই CNC প্রজন্ম জুড়ে ব্যবহৃত হয়েছিল, এবং A16B-2203-0881 এই সিস্টেমগুলির জন্য এই ইউনিটের ভিতরে নির্দিষ্ট PCB।
প্রশ্ন 2: A16B-2203-0881 প্রতিস্থাপনের জন্য কি PMC প্রোগ্রাম পরিবর্তনের প্রয়োজন হয়?
না। PMC প্রোগ্রাম I/O লিঙ্ক ঠিকানা দ্বারা I/O ঠিকানা দেয়। একই I/O লিঙ্ক ঠিকানায় সঠিকভাবে ইনস্টল করা প্রতিস্থাপনের সাথে A16B-2203-0881 প্রতিস্থাপন করা কোনো PMC প্রোগ্রাম পরিবর্তন ছাড়াই I/O যোগাযোগ পুনরুদ্ধার করে। প্রোডাকশনে ফিরে আসার আগে ফিট করার পরে সমস্ত 96/64 I/O এবং MPG ফাংশন যাচাই করুন।
প্রশ্ন 3: কোন অ্যালার্ম কোডগুলি A16B-2203-0881 ব্যর্থতা নির্দেশ করে?
I/O লিঙ্ক যোগাযোগের ত্রুটি, A02B-0309-C001 ইউনিটে নির্ধারিত ঠিকানা পরিসরের দিকে নির্দেশ করে PMC অ্যালার্ম এবং ফিল্ড ওয়্যারিং ত্রুটিগুলির জন্য দায়ী নয় এমন বিক্ষিপ্ত বা মোট I/O ব্যর্থতাগুলি নির্দেশ করে যে A16B-2203-0881 ব্যর্থ হতে পারে৷ বোর্ড ব্যর্থ হয়েছে তা শেষ করার আগে সমস্ত টার্মিনাল ব্লক জুড়ে ফিল্ড ওয়্যারিং অখণ্ডতা নিশ্চিত করুন।
Q4: A16B-2203-0881-এর সর্বোচ্চ উচ্চতা রেটিং কত?
A16B-2203-0881 1,000 মিটার উচ্চতা পর্যন্ত অপারেশনের জন্য রেট করা হয়েছে। 1,000 মিটারের উপরে, বায়ুর ঘনত্ব হ্রাস ইলেকট্রনিক উপাদানগুলির তাপীয় কার্যকারিতাকে প্রভাবিত করে। এই উচ্চতার উপরে CNC ইনস্টলেশনের জন্য, FANUC প্রযুক্তিগত ডকুমেন্টেশনের সাথে উপযুক্ততা নিশ্চিত করুন বা অতিরিক্ত শীতল ব্যবস্থা প্রয়োগ করুন।
