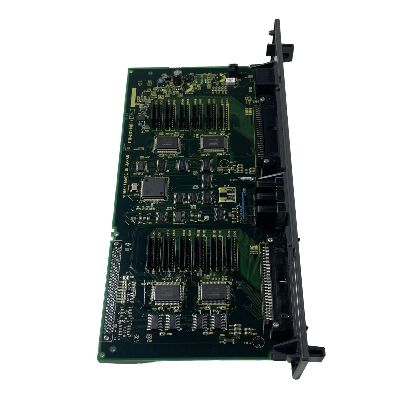

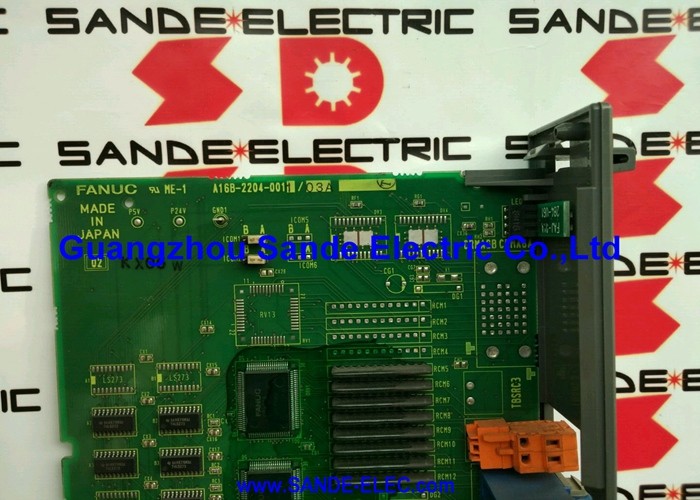

FANUC I/O বোর্ড ব্যবহার করা হয়নি A16B-2203-0820 A16B22030820 A16B-22O3-O82O

A16B-2203-0820∙ FANUC আলফা-আই SPM-5.5HVi ওয়্যারিং বোর্ড A06B-6121-H006 / A06B-6122-H006 / 400480VAC HV / 5.5kW স্পিন্ডল মডিউল

আলফা-আই এসপিএম এইচভি ∙ ৪০০ ভোল্ট অঞ্চলের জন্য উচ্চ-ভোল্টেজ স্পিন্ডল

ফ্যানুকের আলফা-আই এসপিএম (স্পিন্ডল পাওয়ার মডিউল) পণ্য পরিসীমা দুটি ইনপুট ভোল্টেজ স্ট্যান্ডার্ডকে অন্তর্ভুক্ত করেঃ

স্ট্যান্ডার্ড ভোল্টেজ (200V সিরিজঃ A06B-6111, A06B-6116, A06B-6128):২০০-২৪০ ভোল্টের ত্রি-ফেজ সরবরাহের অঞ্চলে ইনস্টল করা মেশিনগুলির জন্য ∙ জাপান, উত্তর আমেরিকার কিছু অংশ এবং অন্যান্য ২০০ ভোল্ট অঞ্চলে।

হাই ভোল্টেজ (এইচভি) সিরিজ (A06B-6121, A06B-6122):৩৮০-৪৮০ ভোল্টের ত্রি-ফেজ সরবরাহের অঞ্চলে ইনস্টল করা মেশিনগুলির জন্য ∙ ইউরোপ, এশিয়ার বেশিরভাগ অংশ এবং অন্যান্য ৪০০ ভোল্ট অঞ্চলে।

A06B-6121 এবং A06B-6122 হল আলফা-আই এসপিএম এইচভি সিরিজের টাইপ এ এবং টাইপ বি ভেরিয়েন্ট। A16B-2203-0820 এই পরিসরের ক্ষুদ্রতম এইচভি স্পিন্ডল মডিউলের জন্য তারের বোর্ডঃএসপিএম-৫.৫এইচভি৫.৫ কিলোওয়াট স্পিন্ডল এম্প্লিফায়ার সরাসরি ৪০০-৪৮০ ভেক্টর নেট ইনপুট থেকে চালিত হয়।

মূল বৈশিষ্ট্যাবলী

টাইপ এ বনাম টাইপ বি ∙ দুটি এসপিএম-৫.৫এইচভি ভেরিয়েন্ট, একটি ওয়্যারিং বোর্ড

উভয় A06B-6121-H006 (টাইপ A) এবং A06B-6122-H006 (টাইপ B) SPM-5.5HVi মডিউল ব্যবহারএকই ওয়্যারিং বোর্ড A16B-2203-0820. টাইপ এ এবং টাইপ বি এর মধ্যে পার্থক্য হল নিয়ন্ত্রণ PCB:

• টাইপ A (A06B-6121-H006):ব্যবহার নিয়ন্ত্রণ PCB A20B-2100-0800
• টাইপ B (A06B-6122-H006):ব্যবহার নিয়ন্ত্রণ PCB A20B-2100-0801

ওয়্যারিং বোর্ড উভয় ধরণের মধ্যে ভাগ করা সাধারণ উচ্চ-বর্তমান হার্ডওয়্যার সরবরাহ করে।এর মানে হল যে একটি একক A16B-2203-0820 উভয় ধরনের পরিবেশন করতে পারেন টাইপ দ্বারা নির্ধারিত হয় যা নিয়ন্ত্রণ PCB এর পাশে মাউন্ট করা হয়.

অ্যাপ্লিকেশন দৃশ্যকল্প

আলফা-আই এইচভি স্পিন্ডল মডিউল মেরামতঃএকটি ইউরোপীয় সিএনসি মেশিনে (৪০০ ভোল্ট সরবরাহ) একটি A06B-6121-H006 SPM-5.5HVi স্পিন্ডল মডিউল রয়েছে। একটি ওয়্যারিং বোর্ড ত্রুটি নির্ণয় করা হয় √ মোটর আউটপুট সংযোগকারী ক্ষতি প্রদর্শন করে।মেরামতের জন্য A16B-2203-0820 প্রয়োজন.

এসপিএম মডিউল বোর্ড-স্তরের পুনর্নির্মাণঃএকটি বিশেষজ্ঞ সিএনসি মেরামত সুবিধা A06B-6121-H006 এবং A06B-6122-H006 এসপিএম ইউনিটগুলি পুনর্নির্মাণ করে। A16B-2203-0820 উভয় টাইপ এ এবং টাইপ বি ভেরিয়েন্ট পুনর্নির্মাণের জন্য সাধারণ তারের বোর্ড হিসাবে স্টক করা হয়।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন ১ঃ A16B-2203-0820 কি A06B-6121-H006 (Type A) এবং A06B-6122-H006 (Type B) উভয়ের সাথে ব্যবহার করা যেতে পারে?

হ্যাঁ, FANUC αis সিরিজের রক্ষণাবেক্ষণ ম্যানুয়াল (B-65285EN/03) A16B-2203-0820 কে SPM-5.5HVi টাইপ A (A06B-6121-H006) এবং টাইপ B (A06B-6122-H006) উভয়ের জন্য তারের বোর্ড হিসাবে নিশ্চিত করে।কন্ট্রোল পিসিবি ভিন্ন (A20B-2100-0800 টাইপ A এর জন্য), A20B-2100-0801 টাইপ B এর জন্য), কিন্তু তারের বোর্ডটি সাধারণ।

প্রশ্ন ২ঃ এসপিএম-৫.৫এইচভি ২০০ ভোল্ট ইনপুট অঞ্চলের জন্য উপযুক্ত?

নং. এসপিএম-৫.৫এইচভিআই (এ০৬বি-৬১২১-এইচ০০৬ / এ০৬বি-৬১২২-এইচ০০৬) বিশেষভাবে ৪০০-৪৮০ভিএসি তিন-পর্বের ইনপুটের জন্য নির্ধারিত। উচ্চ ভোল্টেজ (এইচভি) শ্রেণীর জন্য। ২০০-২৪০ভিএসি অঞ্চলের জন্য, স্ট্যান্ডার্ড-ভোল্টেজ এসপিএম-৫।5i সিরিজ (বিভিন্ন A06B অর্ডার নম্বর বিভিন্ন তারের বোর্ড সঙ্গে) উপযুক্ত স্পেসিফিকেশন হয়- কখনো এইচভি স্পিন্ডেল মডিউলকে ২০০ ভোল্টের সাপ্লাইতে সংযুক্ত করবেন না।

প্রশ্ন 3: SPM-5.5HVi (A16B-2203-0820 মডিউল) কোন স্পিন্ডল মোটর রেটিংগুলির সাথে সামঞ্জস্যপূর্ণ?

এসপিএম-৫.৫এইচভি ৫.৫ কিলোওয়াট স্পিন্ডল মোটর আউটপুটের জন্য রেট করা হয়েছে। এটি ফ্যানুক আলফা-আই শ্রেণীর স্পিন্ডল মোটরগুলির সাথে সামঞ্জস্যপূর্ণ যা ৫.৫ কিলোওয়াট আউটপুট বা তার নিচে রেট করা হয়েছে সাধারণত αiIP ২.২ থেকে αiIP ৫ এর মধ্যে মোটর।৫ পরিসীমাউচ্চতর শক্তির স্পিন্ডল মোটরগুলির জন্য তাদের নিজস্ব তারের বোর্ড সহ বৃহত্তর এসপিএম মডিউল (এসপিএম -11 এইচভিআই, এসপিএম -15 এইচভিআই ইত্যাদি) প্রয়োজন।

প্রশ্ন ৪ঃ এসপিএম-৫.৫এইচভিআই-র ভিতরে এ১৬বি-২২০৩-০৮২০-এ প্রবেশের আগে স্রাবের প্রয়োজনীয়তা কী?

এসপিএম-৫.৫এইচভিআই মডিউলটিতে ডিসি বাস ক্যাপাসিটর রয়েছে যা প্রায় ৪০০-৪৮০ ভিএসি ইনপুট থেকে প্রায় ৫৪০ ′′৬৫০ ভিডিসিতে চার্জ করা হয়।স্রাবের সময়টি প্রযোজ্য SPM HV মডেলের জন্য FANUC রক্ষণাবেক্ষণ ম্যানুয়ালের স্পেসিফিকেশন মেনে চলে. অভ্যন্তরীণ বোর্ড অ্যাক্সেস করার আগে একটি ক্যালিব্রেটেড মিটার দিয়ে নিশ্চিত করুন যে বাস ভোল্টেজ 50VDC এর নিচে।এইচভি মডিউলগুলির উচ্চতর বাস ভোল্টেজ (২০০ ভোল্ট মডিউলগুলির বিপরীতে) আরও শক্তি সঞ্চয় করে.

প্রশ্ন 5: A16B-2203-0820 কি একই উৎপাদন ব্যাচের সাথে নিয়ন্ত্রণ PCB এর সাথে মেলে?

কোনো নির্দিষ্ট ব্যাচের মিলের প্রয়োজন নেই।A16B-2203-0820 ওয়্যারিং বোর্ড এবং এর সহযোগী কন্ট্রোল PCB (A20B-2100-0800 বা A20B-2100-0801) যেকোনো উৎপাদন ব্যাচ থেকে একসাথে একত্রিত করার জন্য ডিজাইন করা হয়েছে. স্ট্যান্ডার্ড FANUC পার্টস সামঞ্জস্যতা প্রযোজ্যঃ প্রতিটি বোর্ডের নির্দিষ্ট সংশোধন উপসর্গ (যেমন, /02A, /05B) রেফারেন্সের জন্য উল্লেখ করা যেতে পারে,কিন্তু পরবর্তী সংস্করণ একই কার্যকরী ভূমিকা পূর্ববর্তী এক সঙ্গে পিছনে সামঞ্জস্যপূর্ণ.
