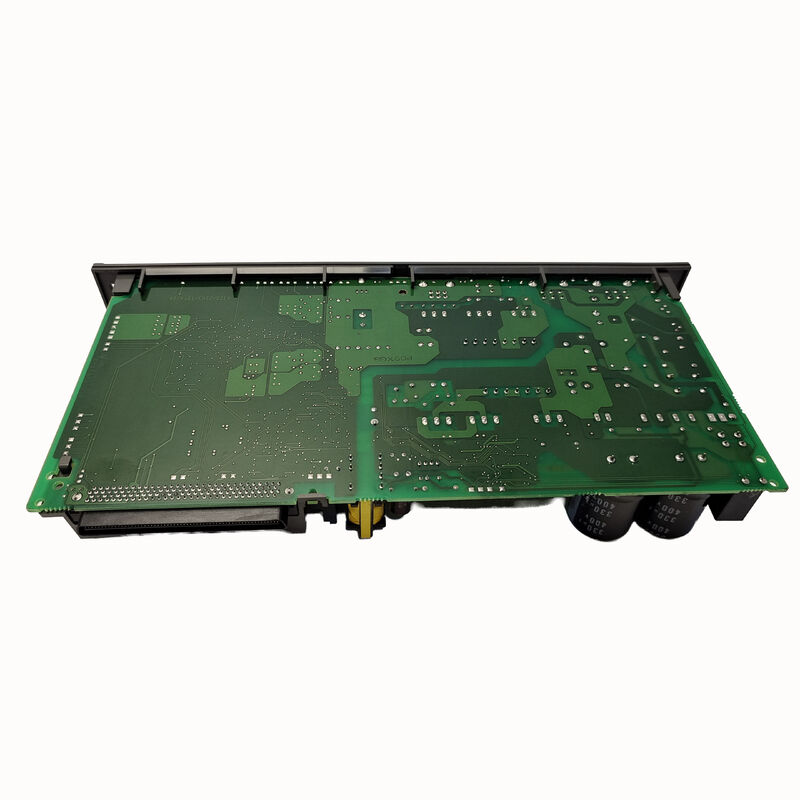

ব্যবহৃত FANUC বোর্ড A16B-2203-0815 A16B22030815 A16B-22O3-O815

A16B-2203-0815 | FANUC A16B-2203 সিরিজ CNC ড্রাইভ PCB — 081x ড্রাইভ বোর্ড রেঞ্জ / ইন্ডাস্ট্রিয়াল অটোমেশন / সার্ভো এবং স্পিন্ডল সিস্টেম

A16B-2203-081x — ড্রাইভ বোর্ড পরিসর

A16B-2203-081x নম্বর গোষ্ঠীটি A16B-2203 সিরিজের একটি সংজ্ঞায়িত বিভাগ যা ড্রাইভ সিস্টেম PCB-এর উপর দৃষ্টি নিবদ্ধ করে। এই পরিসরের সংলগ্ন বোর্ডগুলি কার্যকরী বিভাগ নিশ্চিত করে:

A16B-2203-0810:"PCB — ALPHA-I SERVO SVM2-20/20HVi" হিসাবে নিশ্চিত করা হয়েছে — 400VAC উচ্চ ভোল্টেজ (HV) ডুয়াল-অক্ষ সার্ভো মডিউলের জন্য একটি তারের বোর্ড, 400V সরবরাহ অঞ্চলে মেশিনগুলি পরিবেশন করে৷

A16B-2203-0800-0803:FANUC αis রক্ষণাবেক্ষণ ম্যানুয়াল (B-65285EN/03) থেকে, এগুলি হল αis SVM1 HV সিরিজের ওয়্যারিং বোর্ড:

• 0800: SVM1-20HVi (A06B-6124-H103)
• 0801: SVM1-40HVi (A06B-6124-H104)
• 0802: SVM1-80HVi (A06B-6124-H105)
• 0803: SVM1-10HVi (A06B-6124-H102)

A16B-2203-0815 এই রেঞ্জে 0815 পজিশন দখল করে — এটিকে 400VAC হাই ভোল্টেজ সার্ভো ড্রাইভ PCB ফ্যামিলির মধ্যে স্থাপন করে যাতে 0800–0803 SVM1 HV ওয়্যারিং বোর্ড এবং 0810 SVM2 HV বোর্ড রয়েছে।

মূল পণ্য তথ্য

উচ্চ ভোল্টেজ ড্রাইভ প্রসঙ্গ — 400V অঞ্চল অ্যাপ্লিকেশন

400-480VAC থ্রি-ফেজ সাপ্লাই সহ অঞ্চলগুলিতে ইনস্টল করা মেশিনগুলির জন্য উচ্চ ভোল্টেজ (HV) সার্ভো ড্রাইভ ভেরিয়েন্ট প্রয়োজন। এইচভি সিরিজের অ্যামপ্লিফায়ারগুলি একটি পৃথক স্টেপ-ডাউন ট্রান্সফরমার ছাড়াই সরাসরি মেইন সরবরাহ থেকে এটি পরিচালনা করে।

সম্পূর্ণ A16B-2203-080x থেকে 081x রেঞ্জ এই HV ড্রাইভ বিভাগের সাথে মিলে যায়:

• SVM1 HV ওয়্যারিং বোর্ড (0800-0803) একক-অক্ষ HV মডিউল পরিবেশন করে
• SVM2 HV বোর্ড (0810) দ্বৈত-অক্ষ HV মডিউল পরিবেশন করে
• A16B-2203-0815 এর নির্দিষ্ট HV সার্ভো এমপ্লিফায়ার কনফিগারেশন পরিবেশন করে

এই এইচভি পরিসরটি ইউরোপীয়, এশিয়ান এবং বেশিরভাগ রপ্তানি-বাজারে সিএনসি মেশিন টুলের সবচেয়ে সাধারণ সার্ভো ড্রাইভ কনফিগারেশন — 400V সরবরাহ অঞ্চলে বিক্রি হওয়া যে কোনও মেশিন টুল এইচভি-শ্রেণীর সার্ভো ড্রাইভ ব্যবহার করে।

অ্যাপ্লিকেশন দৃশ্যকল্প

এইচভি সার্ভো ড্রাইভ পিসিবি ত্রুটি:একটি 400V সরবরাহ নেটওয়ার্কে একটি CNC মেশিন A16B-2203-0815 ধারণকারী মডিউল দ্বারা নিয়ন্ত্রিত অক্ষে একটি সার্ভো অ্যালার্ম তৈরি করে। বাহ্যিক ওয়্যারিং এবং মোটর ত্রুটিগুলি বাতিল করার পরে, বোর্ড চিহ্নিত করা হয় এবং প্রতিস্থাপন করা হয়।

ড্রাইভ মডিউল ওভারহল:একটি HV সার্ভো অ্যামপ্লিফায়ার মডিউল ওভারহোল করে একটি বিশেষজ্ঞ CNC পরিষেবা কর্মশালা একটি ব্যাপক অভ্যন্তরীণ বোর্ড পুনর্নবীকরণের অংশ হিসাবে A16B-2203-0815 প্রতিস্থাপন করে৷

FAQ

প্রশ্ন 1: আমি কীভাবে নিশ্চিত করব যে A16B-2203-0815 আমার HV ড্রাইভ মডিউলের জন্য সঠিক বোর্ড?

নির্দিষ্ট মডিউলের ভিতরে বোর্ড লেবেল থেকে অংশ নম্বর পড়ুন। এটি A16B-2203-0815 পড়লে, এটি সঠিক প্রতিস্থাপন নিশ্চিত করে। হোস্ট ড্রাইভ মডিউল মডেলের জন্য FANUC রক্ষণাবেক্ষণ ম্যানুয়ালে খুচরা যন্ত্রাংশ টেবিলের বিরুদ্ধে ক্রস-রেফারেন্স।

Q2: A16B-2203-0815 400V সাপ্লাই মেশিন নাকি 200V সাপ্লাই মেশিনের জন্য?

081x রেঞ্জের প্রেক্ষাপটের উপর ভিত্তি করে — যার মধ্যে নিশ্চিত এইচভি সিরিজের ওয়্যারিং বোর্ড রয়েছে (SVM1 HVi-এর জন্য A16B-2203-0800-0803 এবং SVM2-20/20HVi-এর জন্য A16B-2203-0810) — A16B-220t উচ্চ ভলিউম-2153 (400-480VAC) ড্রাইভ বোর্ড। অর্ডার করার আগে হোস্ট মডিউলের নেমপ্লেট ভোল্টেজ রেটিং থেকে নিশ্চিত করুন।

প্রশ্ন 3: A16B-2203-0815 প্রতিস্থাপন কি সার্ভো প্যারামিটারগুলিকে প্রভাবিত করে?

নং সার্ভো প্যারামিটারগুলি CNC এর প্রধান মেমরিতে থাকে। ড্রাইভ PCB প্রতিস্থাপন কোনো সংরক্ষিত পরামিতি মান প্রভাবিত করে না। প্রতিস্থাপন ফিট করার পরে, CNC সার্ভো যোগাযোগ পুনরুদ্ধার করে এবং বিদ্যমান পরামিতিগুলিকে স্বাভাবিকভাবে প্রয়োগ করে।

Q4: একটি HV ড্রাইভ মডিউলের মধ্যে A16B-2203-0815 অ্যাক্সেস করার আগে কী স্রাব নিরাপত্তা প্রযোজ্য?

400-480VAC ইনপুটে পরিচালিত HV সিরিজের সার্ভো মডিউলগুলি প্রায় 540-650VDC এ একটি DC বাস বজায় রাখে। মেইন পাওয়ার অপসারণের পরে, FANUC রক্ষণাবেক্ষণ ম্যানুয়াল অনুসারে স্রাবের সময়টি অবশ্যই সম্পূর্ণভাবে পর্যবেক্ষণ করতে হবে। মডিউল খোলার আগে একটি ক্যালিব্রেটেড ভোল্টমিটার দিয়ে বাসের স্রাব যাচাই করুন। HV বাসের শক্তি 200V মডিউলের তুলনায় উল্লেখযোগ্যভাবে বেশি — আরও ক্যাপাসিট্যান্স, উচ্চ ভোল্টেজ, আরও সঞ্চিত শক্তি।
