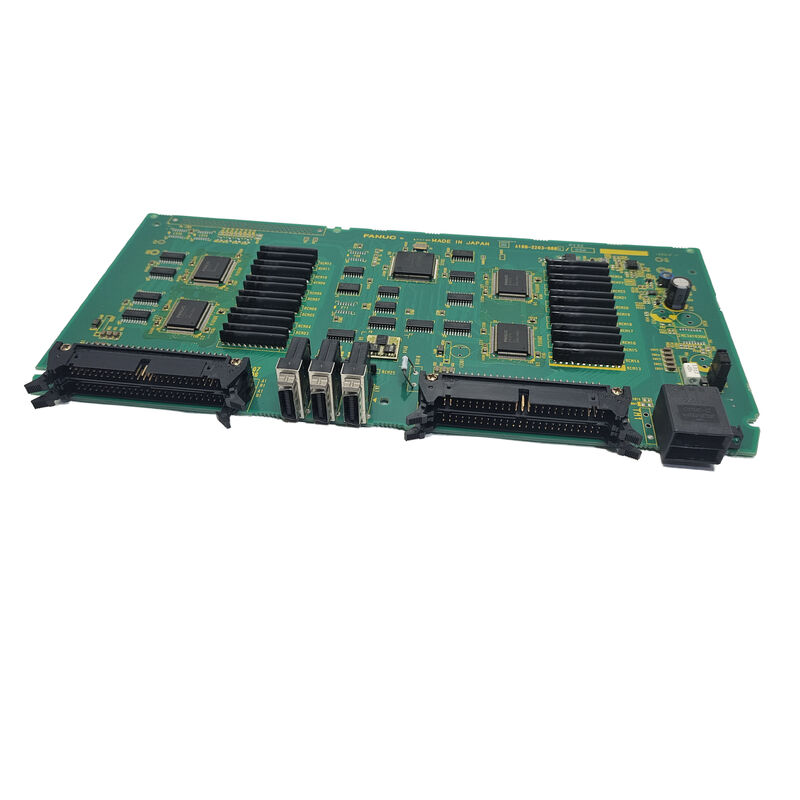

ব্যবহৃত FANUC বোর্ড A16B-2203-0754 A16B22030754 A16B-22O3-O754

A16B-2203-0754∙ FANUC সিরিজ 16i-B সাব সিপিইউ বোর্ড F16i-B সিএনসি অক্ষ সম্প্রসারণ / "নতুন" আপডেট ডিজাইন / A16B-2203 সিরিজ

সিরিজ ১৬আই-বি ০ আই-জেনারেশন ফ্ল্যাগশিপ প্ল্যাটফর্ম

FANUC সিরিজ 16i হল সিরিজ 16 এর আই-প্রজন্মের উত্তরসূরি, যা আই-সিরিজ পণ্য লাইনের শীর্ষে FANUC এর সবচেয়ে সক্ষম সিএনসি প্ল্যাটফর্মকে অবস্থান দেয়।"বি" মডেলের নামকরণ এই প্ল্যাটফর্মের দ্বিতীয় প্রজন্মের হার্ডওয়্যারকে চিহ্নিত করে, সম্প্রসারিত ক্ষমতা, এবং উন্নত সার্ভো এবং স্পিন্ডল কর্মক্ষমতা।

সিরিজ 16i-B সর্বাধিক চাহিদাপূর্ণ মেশিন টুল অ্যাপ্লিকেশনগুলিকে পরিবেশন করেঃ বড় মাল্টি-অক্ষ মেশিনিং সেন্টারগুলির সাথে 5 অক্ষের একযোগে কনট্যুরিং, মাল্টি-টার্টের টার্নিং সেন্টার,জটিল যৌগিক যন্ত্রপাতি যা টার্নিং এবং ফ্রেজিং একত্রিত করে, এবং নমনীয় উত্পাদন সেল যা সর্বোচ্চ অক্ষ সংখ্যা এবং প্রোগ্রাম জটিলতা প্রয়োজন।

পণ্য সম্পর্কিত মূল তথ্য

সাব সিপিইউ ∙ ডেডিকেটেড অ্যাক্সিস প্রসেসিং

সিরিজ ১৬আই-বি এর সাব সিপিইউ বোর্ড সিএনসির অক্ষ প্রসেসিং ক্ষমতাকে প্রধান সিপিইউ বোর্ডের একক সরবরাহের বাইরে প্রসারিত করে।এটি একটি সহজ সম্প্রসারণ নয় এটি অতিরিক্ত অক্ষের জন্য একটি ডেডিকেটেড প্রসেসিং আর্কিটেকচার.

প্রধান সিপিইউঃসমস্ত স্ট্যান্ডার্ড সিএনসি ফাংশন পরিচালনা করে প্রোগ্রাম সম্পাদন, অন্তর্ভুক্তি, সার্ভো সমন্বয়, পিএমসি সিঁড়ি, প্রদর্শন এবং যোগাযোগ। বেস অক্ষ গণনার মধ্যে একটি মেশিনের জন্য, এটি যথেষ্ট।

সাব-সিপিইউ (A16B-2203-0754):অতিরিক্ত সার্ভো অক্ষ গণনার মালিকানা গ্রহণ করে, প্রসারিত অক্ষের জন্য ইন্টারপোলেশন এবং সার্ভো সমন্বয় চালায়। সাব সিপিইউ এই কাজটি প্রধান সিপিইউ থেকে অফলোড করে,নিশ্চিত করা যে আরও অক্ষ যোগ করা প্রধান সিপিইউ দ্বারা ইতিমধ্যে পরিচালিত অক্ষগুলির জন্য উপলব্ধ প্রসেসিং কর্মক্ষমতা হ্রাস করে না.

ফলাফলঃ এমনকি সম্পূর্ণরূপে কনফিগারড উচ্চ-অক্ষ-সংখ্যা সিরিজ 16i-B মেশিনগুলি সমস্ত অক্ষ জুড়ে ধ্রুবক সার্ভো লুপ হার এবং অন্তর্ভুক্তি কর্মক্ষমতা বজায় রাখে,কারণ প্রসেসিং লোড প্রধান সিপিইউ এবং সাব সিপিইউ মধ্যে বিতরণ করা হয়.

অ্যাপ্লিকেশন দৃশ্যকল্প

সিরিজ ১৬আই-বি উচ্চ অক্ষের মেশিনিং সেন্টার সাব-সিপিইউর ত্রুটিঃFANUC সিরিজ 16i-B নিয়ন্ত্রণের সাথে একটি 5 অক্ষের মেশিনিং সেন্টার সাব-সিপিইউ-নিয়ন্ত্রিত অক্ষগুলিতে বিশেষভাবে অ্যালার্ম তৈরি করে। প্রধান সিপিইউ দ্বারা পরিচালিত প্রাথমিক অক্ষগুলি কার্যকর থাকে।A16B-2203-0754 ত্রুটি হিসাবে চিহ্নিত করা হয়. প্রতিস্থাপন প্রসারিত-অক্ষ servo ফাংশন পুনরুদ্ধার.

সিএনসি কন্ট্রোল সিস্টেম পুনর্নির্মাণঃএকটি সিরিজ 16i-B মেশিনিং সেন্টার একটি নিয়ন্ত্রণ সিস্টেম overhaul হয়। CNC এর প্রসেসিং হার্ডওয়্যার ব্যাপকভাবে পুনরায় সেট করার জন্য A16B-2203-0754 সাব CPU বোর্ড প্রধান CPU বোর্ডের পাশাপাশি প্রতিস্থাপিত হয়।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: 16i-B সিস্টেমে A16B-2203-0754 সাব সিপিইউ কতটি অতিরিক্ত অক্ষ সমর্থন করে?

16i-B সিরিজের সাব-সিপিইউ বোর্ড দ্বারা সরবরাহিত অতিরিক্ত অক্ষের ক্ষমতা নির্দিষ্ট সিস্টেম কনফিগারেশনের উপর নির্ভর করে। বেস সিরিজ 16i-B প্রধান সিপিইউতে একটি নির্দিষ্ট সংখ্যক অক্ষকে সমর্থন করে;উপ-সিপিইউ এটিকে আরও নির্দিষ্ট সংখ্যক অক্ষ দ্বারা প্রসারিত করে.

প্রশ্ন 2: A16B-2203-0754 কি সিরিজ 16i-A সিস্টেমের সাথে সামঞ্জস্যপূর্ণ, অথবা এটি 16i-B এর জন্য নির্দিষ্ট?

পণ্যের বিবরণে এটিকে বিশেষভাবে "SUB CPU BOARD 16I-B CONTROL" হিসাবে চিহ্নিত করা হয়েছে। 16i-B নামকরণটি B-মডেল প্ল্যাটফর্মের সাথে মেলে এমন হার্ডওয়্যারকে নির্দেশ করে।A মডেল বোর্ডকে B মডেল সিস্টেমে লাগানো (বা বিপরীতভাবে) বাস এবং সংযোগকারী স্তরে হার্ডওয়্যার অসঙ্গতি ঝুঁকিপূর্ণঅর্ডার দেওয়ার আগে মেশিনের নামপ্লেট থেকে সঠিক সিএনসি মডেল জেনারেশন নিশ্চিত করুন।

প্রশ্ন 3: A16B-2203-0754 প্রতিস্থাপন CNC পরামিতি বা প্রোগ্রাম প্রভাবিত করে?

নং. সিএনসি পরামিতি, অংশ প্রোগ্রাম, টুল ডেটা এবং পিএমসি সিঁড়ি লজিক সাব সিপিইউ বোর্ড থেকে পৃথক SRAM এবং FROM মডিউলগুলিতে থাকে। A16B-2203-0754 প্রতিস্থাপন কোনও সঞ্চিত ডেটা প্রভাবিত করে না।প্রতিস্থাপনের পর, সাব সিপিইউ প্রধান সিপিইউর সাথে যোগাযোগ পুনরুদ্ধার করে এবং সিস্টেম স্বাভাবিকভাবে শুরু হয়।

প্রশ্ন ৪ঃ যদি এটি ব্যর্থ হয় তবে সিরিজ ১৬আই-বি সিএনসি কি এ১৬বি-২২০৩-০৭৫৪ ছাড়া কাজ করতে পারে?

যদি সাব সিপিইউ বোর্ড ব্যর্থ হয়, তবে কেবলমাত্র এটি নিয়ন্ত্রণ করে এমন অক্ষগুলি অনুপলব্ধ হয়ে যায় ¢ সাব সিপিইউ অক্ষগুলিতে অ্যালার্ম উপস্থিত হয় যখন প্রধান সিপিইউ অক্ষগুলি কাজ চালিয়ে যেতে পারে।মেশিনটি হ্রাস-অক্ষ মোডে কাজ করতে পারে কিনা তা মেশিনের কনফিগারেশনের উপর নির্ভর করে এবং অপারেটিং অক্ষগুলি একা দরকারী কাজ সম্পাদন করতে পারে কিনা তা নির্ভর করেবেশিরভাগ মেশিনের জন্য, কোনো নিয়ন্ত্রিত অক্ষের ক্ষতি উৎপাদন বন্ধ করে দেয়।

প্রশ্নঃ 16 আই-বি সাবসিপিইউ বোর্ডকে পুরানো সিরিজ 16 (মডেল বি) সাবসিপিইউ থেকে কী আলাদা করে?

সিরিজ 16 মডেল বি (প্রি-আই প্রজন্ম) একটি ভিন্ন উপ-সিপিইউ বোর্ড পরিবার ব্যবহার করেছিল, উদাহরণস্বরূপ, সিরিজ 18 মডেল বি এর জন্য A16B-2203-0033 ক্লাস বোর্ড।16i-B (i প্রজন্ম) সম্পূর্ণ ভিন্ন হার্ডওয়্যার প্ল্যাটফর্ম ব্যবহার করে আপডেট প্রসেসর এবং মেমরি আর্কিটেকচার সহ. A16B-2203-0754 "নতুন" সাব সিপিইউ বোর্ডটি 16i-B প্রজন্মের জন্য নির্দিষ্ট এবং পূর্ববর্তী মডেল বি সাব সিপিইউ বোর্ডের বিকল্প হতে পারে না।
