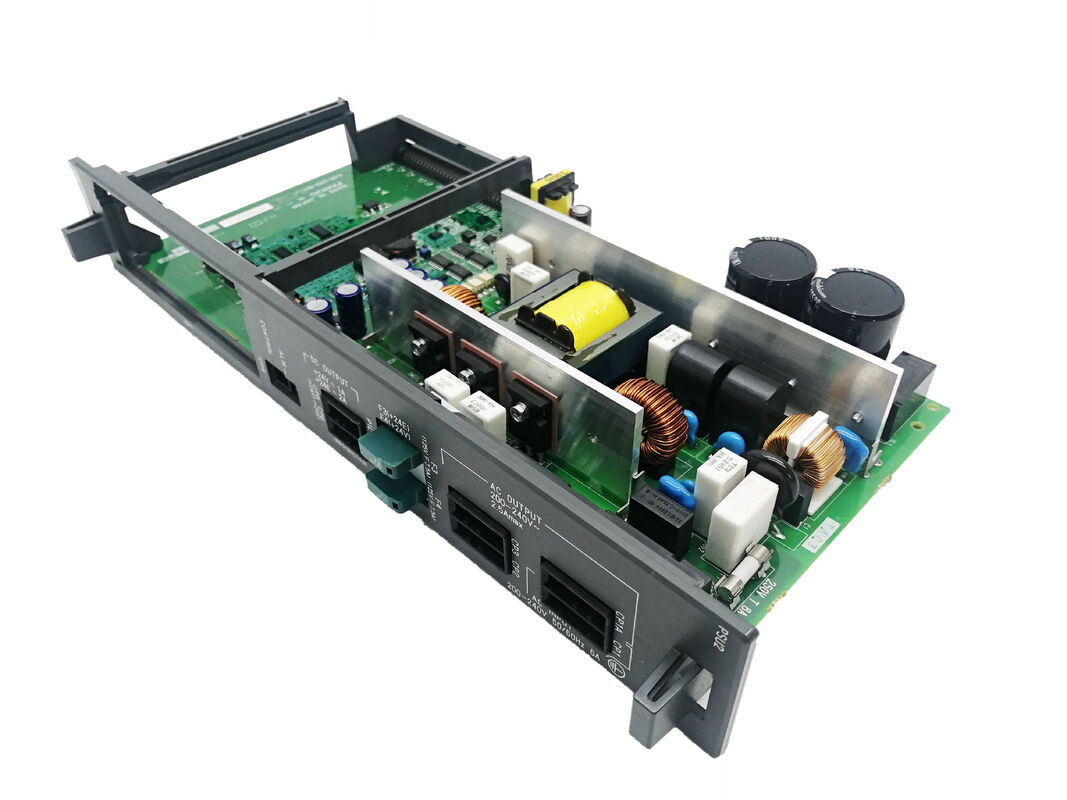

ব্যবহৃত FANUC বোর্ড A16B-2203-0697 A16B22030697 A16B-22O3-O697

A16B-2203-0697∙ FANUC সিরিজ-১৬ সার্ভো এম্প্লিফায়ার পিসিবি ১ কেডব্লিউ / ১.৩৬ কেজি / ব্যাকপ্লেইন প্লাগ-ইন / এনকোডার ফিডব্যাক / সম্পূর্ণ সুরক্ষা স্যুট

সার্ভো এম্প্লিফায়ার পিসিবি এক কার্ডে একটি সম্পূর্ণ ড্রাইভ

A16B-2203-0697 একটি সার্ভো এম্প্লিফায়ার পিসিবি হিসাবে শ্রেণীবদ্ধ করা হয় ∙ কেবল একটি তারের বোর্ড বা নিয়ন্ত্রণ বোর্ড নয়, তবে মুদ্রিত সার্কিট বোর্ডের আকারে একটি সম্পূর্ণ সার্ভো এম্প্লিফায়ার ফাংশন।এই কার্ড ভিত্তিক পরিবর্ধক আর্কিটেকচার মানে এক অক্ষের জন্য সম্পূর্ণ সার্ভো ড্রাইভ একক ব্যাকপ্লেন স্লটে প্লাগ, পরিবর্তে একটি পৃথক মডিউল হাউজিং দখল।

এই পদ্ধতিটি কম্প্যাক্ট এবং সমন্বিতঃসিরিজ-১৬ ইকোসিস্টেমটি সিএনসির কার্ড কেজে বা একটি ডেডিকেটেড সার্ভো কার্ড র্যাকের মধ্যে অন্যান্য কার্যকরী কার্ডগুলির পাশাপাশি একটি প্লাগ-ইন কার্ড হিসাবে A16B-2203-0697 স্থান দেয়সিএনসি / পিএমসি থেকে সমস্ত সংযোগ, সার্ভো মোটর থেকে এনকোডার ফিডব্যাক, এবং মোটর থেকে পাওয়ার আউটপুট কার্ডের প্রান্ত সংযোগকারী এবং ব্যাকপ্লেন সংযোগের মাধ্যমে করা হয়।

মূল বৈশিষ্ট্যাবলী

1 ¢ 2 কিলোওয়াট পাওয়ার ক্লাস ¢ অ্যাপ্লিকেশনের সাথে মেলে

1 ¢ 2 কিলোওয়াট অবিচ্ছিন্ন শক্তির নামকরণ এই সার্ভো এম্প্লিফায়ার পিসিবিকে অবস্থিত করেঃ

ছোট সার্ভো অক্ষ:অক্জিলিয়ারী মেশিনের অক্ষ ∙ টুল ম্যাগাজিনের ঘূর্ণন, ওয়ার্কপিসের ইনডেক্সিং, প্যালেট ঘূর্ণন ∙ যেখানে অক্ষের মোটরটি ছোট এবং অবিচ্ছিন্ন শক্তির চাহিদা পরিমিত।

কম্প্যাক্ট মেশিন টুল কনফিগারেশনঃক্ষুদ্র সিএনসি মেশিনিং সেন্টার এবং টার্নিং সেন্টার যেখানে সমস্ত অক্ষের মোটর নিম্ন শক্তি স্তরে রয়েছে ️ মোট মেশিনের সার্ভো পাওয়ার একাধিক 1 ′′ 2kW সার্ভো কার্ডের সম্মিলিত ক্ষমতার মধ্যে রয়েছে।

বিশেষায়িত মেশিন ফাংশন সার্ভো অক্ষঃ'সোন্ড পজিশনিং', 'রোটারি টেবিল ইনক্রিমেন্টাল ইনডেক্সিং' বা 'কন্ট্রোলড মোশন ফাংশন' যেখানে কাজের চক্র এবং লোড 1 ′′ 2 কিলোওয়াট অবিচ্ছিন্ন এনভেলভারের মধ্যে থাকে।

150~200% এর সংক্ষিপ্ত-পিক ওভারলোডটি অক্ষ ত্বরণের জন্য প্রয়োজনীয় সংক্ষিপ্ত টর্ক উদ্বৃত্ত সরবরাহ করে। 1kW অবিচ্ছিন্নভাবে কাজ করা একটি মোটর তার ত্বরণের পর্যায়ে 1.5~2kW উত্পাদন করতে পারে।তারপর 1kW চলমান লোড স্থির.

অ্যাপ্লিকেশন দৃশ্যকল্প

সিরিজ-১৬ সহায়ক অক্ষের সার্ভো ত্রুটিঃএকটি FANUC সিরিজ -16 সিএনসি মেশিন একটি সহায়ক অক্ষ (উপকরণ ম্যাগাজিন, ঘূর্ণন টেবিল, বা অনুরূপ) এ একটি সার্ভো অ্যালার্ম বিকাশ করে। A16B-2203-0697 এম্প্লিফায়ার পিসিবি ত্রুটি হিসাবে চিহ্নিত করা হয়।প্রতিস্থাপন ∙ backplane স্লটে প্লাগ ইন ∙ অক্ষ পুনরুদ্ধার.

কার্ড কেজ সার্ভো সিস্টেমের রক্ষণাবেক্ষণঃএকটি সিরিজ-১৬ মেশিন টুল একটি ব্যাপক সার্ভো ড্রাইভ রক্ষণাবেক্ষণ প্রোগ্রামের মধ্য দিয়ে যায়।একাধিক A16B-2203-0697 কার্ড সম্পূর্ণ servo সিস্টেমের সেবা জীবন পুনরায় সেট করতে মেশিনের servo কার্ড র্যাক জুড়ে প্রতিস্থাপিত হয়.

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: A16B-2203-0697 এবং A16B-2203-0695 এর মতো তারের বোর্ডের মধ্যে পার্থক্য কী?

A16B-2203-0695 হল একটি ডেডিকেটেড সার্ভো এম্প্লিফায়ার মডিউল হাউজিংয়ের ভিতরে একটি তারের বোর্ড। এটি একটি বৃহত্তর স্বতন্ত্র ড্রাইভ ইউনিটের একটি উপাদান।A16B-2203-0697 একটি সম্পূর্ণ সার্ভো এম্প্লিফায়ার পিসিবি যা সরাসরি একটি ব্যাকপ্লেনে প্লাগ ইন করে ′′ এক অক্ষের জন্য পুরো সার্ভো ড্রাইভটি এই একক কার্ডে রয়েছে, একটি পৃথক মডিউল হাউজিং ছাড়া।

প্রশ্ন ২ঃ ১৫০-২০০% ওভারলোড রেটিং মানে কি মোটরটি ক্রমাগত ওভারলোড হতে পারে?

না. ১৫০ ০.২০০% ওভারলোড হল অক্ষ গতির ত্বরণ পর্যায়ে প্রযোজ্য একটি স্বল্প-পিক নাম্বার ০, সাধারণত সেকেন্ডে পরিমাপ করা হয়।এম্প্লিফায়ারের তাপীয় সুরক্ষা (এবং মোটরের নিজস্ব তাপীয় সীমা) 100% অবিচ্ছিন্ন নামমাত্রের উপরে দীর্ঘস্থায়ী অপারেশন প্রতিরোধ করেঅতিরিক্ত লোড হার্ডওয়্যার ক্ষতি ছাড়া ক্রমাগত সীমা ছাড়িয়ে ত্বরণ টর্ক অনুমতি দেয়, যতদিন অতিরিক্ত লোড সময় সুরক্ষা সিস্টেমের তাপ সময় ধ্রুবক মধ্যে হয়।

প্রশ্ন 3: A16B-2203-0697 কি সিরিজ -16 CNCs এর জন্য নির্দিষ্ট নাকি এটি সিরিজ -15 এবং সিরিজ -18 এর সাথে সামঞ্জস্যপূর্ণ?

সিরিজ-১৬ একটি নির্দিষ্ট কার্ড কেজ এবং ব্যাকপ্লেন স্ট্যান্ডার্ড ব্যবহার করে।সিরিজ -15 এবং সিরিজ -18 কার্ড খাঁচা একটি ভিন্ন ব্যাকপ্লেন কনফিগারেশন ব্যবহার করে A16B-2203-0697 একটি নন-সিরিজ -16 অ্যাপ্লিকেশন ইনস্টল করার আগে প্রযোজ্য CNC এর হার্ডওয়্যার ডকুমেন্টেশন থেকে নিশ্চিত করুন.

প্রশ্ন ৪ঃ জোরপূর্বক বায়ু শীতল করা বন্ধ হলে সার্ভো অক্ষের কী হবে?

তাপীয় সুরক্ষা (O / T: অতিরিক্ত তাপমাত্রা) এম্প্লিফায়ারের তাপমাত্রা পর্যবেক্ষণ করে। যদি শীতলতা হ্রাস পায় তবে বায়ু ফিল্টার বন্ধ হয়ে যায়, শীতলতা ফ্যান ব্যর্থ হয় তবে এম্প্লিফায়ারের তাপমাত্রা বৃদ্ধি পায়।তাপীয় সুরক্ষা পাওয়ার ট্রানজিস্টর সমালোচনামূলক তাপমাত্রা পৌঁছানোর আগে পরিবর্ধক ট্রিপ, সার্ভো অক্ষ হারানোর ব্যয়ে হার্ডওয়্যার রক্ষা করে। সার্ভো অ্যালার্ম উত্পন্ন তাপ ত্রুটি সনাক্ত করে।

Q5: A16B-2203-0697 কোন প্রান্তের মাল্টি-পিন সংযোগকারী ব্যবহার করে?

এজ মাল্টি-পিন সংযোগকারী কনফিগারেশনটি সিরিজ -16 কার্ড খাঁচা ব্যাকপ্লেনে স্ট্যান্ডার্ড। সংযোগকারীটি ব্যাকপ্লেন থেকে কার্ডে সমস্ত সংকেত এবং পাওয়ার সংযোগ সরবরাহ করেঃনিয়ন্ত্রন শক্তি সরবরাহ, সিএনসি / পিএমসি কমান্ড সংকেত, এনকোডার ফিডব্যাক সংকেত এবং মোটর আউটপুট শক্তি। ব্যাকপ্লেন সংযোগকারী পিনআউট FANUC সিরিজ -16 হার্ডওয়্যার সংযোগ ম্যানুয়ালে সংজ্ঞায়িত করা হয়েছে।
