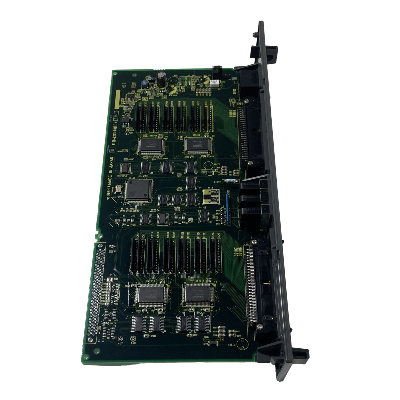

ব্যবহৃত FANUC বোর্ড A16B-2203-0695 A16B22030695 A16B-22O3-O695

A16B-2203-0695∙ FANUC αis Dual-Axis 20/20 Servo Wiring Board ∙ A06B-6114 & A06B-6117 / FSSB / 200 ∙ 230VAC / পাওয়ার-কন্ট্রোল ইন্টারকানেক্ট

ডুয়াল-অক্ষ 20/20 20 এ প্রতিটি চ্যানেল

২০/২০ নামকরণ এই ওয়্যারিং বোর্ডের উভয় অক্ষকে চিহ্নিত করেঃ

• ১ম অক্ষঃ20A সর্বোচ্চ সার্ভো আউটপুট ক্ষমতা
• ২ নং অক্ষঃ20A সর্বোচ্চ সার্ভো আউটপুট ক্ষমতা

এই সমান্তরাল 20/20 কনফিগারেশন মেশিন টুলস যেখানে উভয় নিয়ন্ত্রিত অক্ষ অনুরূপ টর্ক প্রয়োজনীয়তা আছে সেবাঅথবা একটি কম্প্যাক্ট মেশিনিং সেন্টারের এক্স এবং ওয়াই অক্ষ, যেখানে উভয় অক্ষ একই αi মোটর স্তর ব্যবহার করে।

প্রতি চ্যানেলে 20A রেটিং 20A শ্রেণীর FANUC αi সিরিজের সার্ভো মোটরকে কভার করে √ সাধারণত αiS 4/4000 থেকে αiS 8/3000 পারফরম্যান্স স্তরের মোটরকে কভার করে।মধ্যম ইনার্টিয়া অক্ষের জন্য উপযুক্ত মাঝারি থেকে উচ্চ ফিড রেটগুলিতে.

মূল বৈশিষ্ট্যাবলী

পাওয়ার/কন্ট্রোল ইন্টারকানেক্ট ∙ এই বোর্ড আসলে কি করে

"পাওয়ার/কন্ট্রোল ইন্টারকানেকশন" হল A16B-2203-0695 এর হোস্ট মডিউলের মধ্যে নিশ্চিত ভূমিকা। এর অর্থ হল বোর্ড দুটি সমান্তরাল ফাংশন সম্পাদন করেঃ

পাওয়ার পাথঃউভয় অক্ষের জন্য ডিসি বাস সরবরাহ এবং তিন-ফেজ মোটর আউটপুট স্রোত রুট করে। তারের বোর্ডের উচ্চ-বর্তমান তামা কন্ডাক্টরগুলি ডিসি বাস সংযোগের মধ্যে প্রতি চ্যানেলে সম্পূর্ণ 20 এ বহন করে,আইজিবিটি আউটপুট স্টেজ, এবং মোটর তারের সংযোগকারী।

কন্ট্রোল পথঃProvides the board-to-board electrical connections between the host module's control electronics and the power stage hardware — gate drive signals from the control PCB route through the wiring board to the IGBT devices; বর্তমান সেন্সর ফিডব্যাক রুটগুলি তারের বোর্ড থেকে নিয়ন্ত্রণ পিসিবি-তে ফিরে আসে।

অ্যাপ্লিকেশন দৃশ্যকল্প

ডুয়াল-অক্ষ 20/20 মডিউল বোর্ড ত্রুটিঃএকটি FANUC αis দ্বৈত-অক্ষের সার্ভো মডিউল একই সময়ে উভয় 20A অক্ষকে প্রভাবিত করে এমন ত্রুটিগুলি বিকাশ করে যা পৃথক অক্ষের নিয়ন্ত্রণ বোর্ডের পরিবর্তে একটি ভাগ করা ওয়্যারিং বোর্ডের ব্যর্থতার সাথে সামঞ্জস্যপূর্ণ।A16B-2203-0695 প্রতিস্থাপন করা হয়, উভয় চ্যানেলের জন্য শক্তি এবং নিয়ন্ত্রণ পথ পুনরুদ্ধার।

ক্রস জেনারেশন মডিউল সংরক্ষণঃএকটি সিএনসি সার্ভিস ওয়ার্কশপ তাদের সার্ভিস ফ্লিটে A06B-6114-ফ্রেম এবং A06B-6117-ফ্রেম উভয় দ্বৈত-অক্ষ মডিউল আবরণ করার জন্য একটি A16B-2203-0695 তারের বোর্ড বজায় রাখে।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: A16B-2203-0695 কি সম্পূর্ণ দ্বৈত-অক্ষ মডিউল, অথবা কেবল অভ্যন্তরীণ তারের বোর্ড?

A16B-2203-0695 হল দ্বৈত অক্ষের হোস্ট মডিউলের অভ্যন্তরীণ তারের বোর্ড।সম্পূর্ণ সার্ভো এম্প্লিফায়ার মডিউল ০৬বি-৬১১৪-এইচএক্সএক্স বা এ০৬বি-৬১১৭-এইচএক্সএক্সএক্স হিসাবে অর্ডার করা হয়েছে ০ এছাড়াও একটি নিয়ন্ত্রণ পিসিবি এবং আইজিবিটি পাওয়ার ডিভাইস রয়েছেA16B-2203-0695 বোর্ড স্তরের প্রতিস্থাপন উপাদান, সম্পূর্ণ মডিউল নয়।

প্রশ্ন ২ঃ স্পেসিফিকেশনে লেখা আছে "পরিবর্তন পদ্ধতিঃ পূর্ণ এম্পের সাথে প্রতিস্থাপিত" এর অর্থ কি বোর্ড প্রতিস্থাপন আদর্শ নয়?

"ফুল এম্পের সাথে প্রতিস্থাপিত" নির্দেশ করে যে স্ট্যান্ডার্ড সার্ভিস পদ্ধতিটি তারের বোর্ডে বিচ্ছিন্ন করার পরিবর্তে সম্পূর্ণ হোস্ট এম্প্লিফায়ার মডিউলটি প্রতিস্থাপন করছে।A16B-2203-0695 এর বোর্ড-স্তরের প্রতিস্থাপনের জন্য মডিউলের অভ্যন্তরীণ অ্যাক্সেসের জন্য বিশেষজ্ঞের প্রয়োজন √ স্ট্যান্ডার্ড ফিল্ড অপারেশন নয়বেশিরভাগ সাইটের জন্য, সম্পূর্ণ মডিউল প্রতিস্থাপন দ্রুততর। FANUC ড্রাইভ অভ্যন্তরীণ অ্যাক্সেস সঙ্গে মেরামত কর্মশালা জন্য, A16B-2203-0695 বোর্ড খরচ কার্যকর বিকল্প প্রদান করে।

প্রশ্ন 3: A16B-2203-0695 প্রতিস্থাপনের সময় সার্ভো পরামিতিগুলিকে প্রভাবিত করে?

না. উভয় অক্ষের জন্য সার্ভো পরামিতি CNC এর প্রধান পরামিতি মেমরিতে বাস, তারের বোর্ডে না. প্রতিস্থাপন মাপসই এবং সেবা মডিউল পুনরুদ্ধার করার পরে,CNC FSSB ফাইবার অপটিক লিঙ্ক মাধ্যমে বিদ্যমান অক্ষ পরামিতি প্রয়োগ করে.

প্রশ্ন ৪ঃ কোন αi মোটর মডেল এই মডিউলের 20A চ্যানেলের সাথে সামঞ্জস্যপূর্ণ?

প্রতি চ্যানেলের 20A রেটটি 20A শ্রেণীর FANUC αi সিরিজের সার্ভো মোটরগুলির সাথে মেলে, αiS 4/4000, αiS 8/3000, এবং αi সার্ভো মোটর পরিসীমা থেকে তুলনামূলক মোটর রেট। উচ্চতর রেটযুক্ত মোটর (40A,80A) উচ্চতর বর্তমান মডিউল কনফিগারেশন এবং তারের বোর্ড প্রয়োজন.

প্রশ্ন 5: এই মডিউলের শীতল করার জন্য "ভাগ করা জোরপূর্বক বায়ু পথ" বলতে কি বোঝায়?

ডুয়াল-অক্ষ মডিউলটি উভয় অক্ষের শক্তি পর্যায়ে একটি সাধারণ জোরপূর্বক বায়ু শীতল চ্যানেল ব্যবহার করে।একটি একক ফ্যান মডিউল মাধ্যমে বায়ু pulls এবং একই সময়ে A16B-2203-0695 তারের বোর্ডের উচ্চ বর্তমান উপাদান এবং নিয়ন্ত্রণ PCB উভয় ঠান্ডা. যদি মডিউলটির শীতল ভ্যানটি ব্যর্থ হয়, তবে উভয় অক্ষ তাপীয় অতিরিক্ত চাপের কারণে সমানভাবে ঝুঁকিতে থাকে
