| উৎপত্তি স্থল | জাপান |
| পরিচিতিমুলক নাম | FANUC |
| সাক্ষ্যদান | CE ROHS |
| মডেল নম্বার | A16B-2203-0691 |

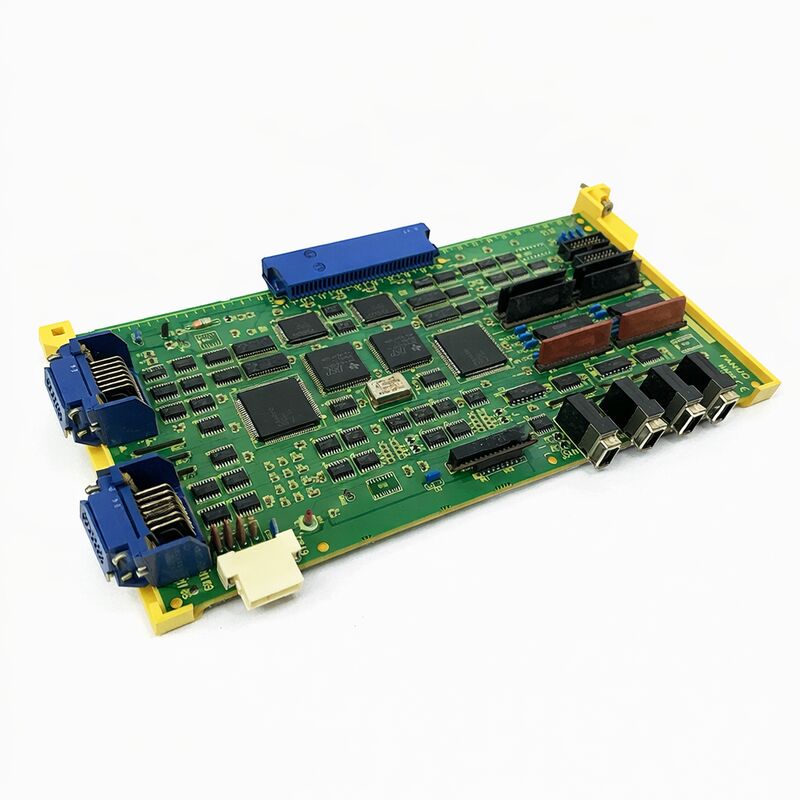

দ্যA16B-2203-0691 একটিαi সার্ভো মডিউল বেতার PCB সঙ্গে ব্যবহৃতaiSV1-20 এম্প্লিফায়ার হার্ডওয়্যার। এটি সাধারণত বোর্ডের উপর মাউন্ট করা হয়।এক-অক্ষ A06B-6114 αiSV সিরিজ মডিউল, এবং অংশ চ্যানেল এছাড়াও এটি একটি PCB হিসাবে চিহ্নিতALPHA-i SERVO SVM1-20I.
এটিকে সিএনসি মেইন বোর্ড বা কমিউনিকেশন বোর্ড স্তরের পরিবর্তে অভ্যন্তরীণ এম্প্লিফায়ার ওয়্যারিং/কন্ট্রোল সেকশনে স্থাপন করে।
এই বোর্ডটি সাধারণ ব্যবহারের জন্য একটি রিপার নয়। এটি αi সার্ভো মডিউলের অভ্যন্তরীণ কাঠামোর অন্তর্গত এবং এটি ইনস্টল করা এম্প্লিফায়ার পরিবারের সাথে আবদ্ধ। রক্ষণাবেক্ষণের কাজগুলিতে,এই অবস্থানে বোর্ড সঠিক পরিবর্ধক ভূমিকা এবং ইনস্টল মডিউল টাইপ দ্বারা মিলে যায়, কারণ বোর্ডটি সার্ভো এম্প্লিফায়ারের অভ্যন্তরীণ বৈদ্যুতিক কাঠামোকে সমর্থন করে, বরং একটি বিস্তৃত বাহ্যিক নিয়ামক ফাংশন।
একটি রক্ষণাবেক্ষণ ম্যানুয়াল তালিকা এছাড়াও লিঙ্কA16B-2203-0691 সঙ্গেএসভি 20 কনফিগারেশনেA06B-6117-H103 / C103 পরিসীমা, যখন উপরে উল্লিখিত পণ্যের বর্ণনা এটিকে এক-অক্ষ A06B-6114 aiSV মডিউলগুলির সাথে সংযুক্ত করে।
বাস্তবে, এর মানে হল যে অর্ডার দেওয়ার আগে হার্ডওয়্যারে ইনস্টল করা সঠিক এম্প্লিফায়ার মডেল এবং বোর্ড লেবেল সর্বদা পরীক্ষা করা উচিত।
| প্যারামিটার | মূল্য |
|---|---|
| পার্ট নম্বর | A16B-2203-0691 |
| নির্মাতা | FANUC |
| পণ্যের ধরন | ওয়্যারিং PCB / সার্ভো মডিউল PCB |
| পণ্য সিরিজ | A16B-2203 |
| বোর্ডের ভূমিকা | αi সার্ভো মডিউল বেতার PCB |
| মডিউল কনটেক্সট | aiSV1-20 / SVM1-20i |
| এম্প্লিফায়ার অ্যাসোসিয়েশন | এক-অক্ষ A06B-6114 aiSV মডিউল; αi SV 20 ম্যানুয়াল রেফারেন্স |
| সংশ্লিষ্ট কন্ট্রোল কার্ডের বিষয়বস্তু | প্রায়ই মডিউল বিবরণে FSSB নিয়ন্ত্রণ কার্ড A16B-2101-004x এর সাথে তালিকাভুক্ত করা হয় |
এই বোর্ডটিইনস্টল করা FANUC αi সার্ভো এম্প্লিফায়ার মডিউল যা ইতিমধ্যেA16B-2203-0691 অভ্যন্তরীণ তারের বোর্ড অবস্থান।
এটি বিশেষত সার্ভো-মডিউল মেরামত, বোর্ড-স্তরের সংস্কার এবং পরিবর্ধক পুনরুদ্ধারের ক্ষেত্রে প্রাসঙ্গিক যেখানে মূল মডিউল হার্ডওয়্যারটি মূলত অক্ষত থাকে তবে অভ্যন্তরীণ পিসিবি প্রতিস্থাপনের প্রয়োজন.
এটি বিশেষত দরকারী যখন পাওয়ার সেকশন এবং হিটসিঙ্ক সমাবেশটি ব্যবহারযোগ্য থাকে, তবে অভ্যন্তরীণ মডিউল বোর্ডটিকে মূল পরিবর্ধক কাঠামো পুনরুদ্ধার করতে প্রতিস্থাপনের প্রয়োজন হয়।
এই সেটিংসে, একই তারের পিসিবি মেলে বিদ্যমান মডিউল আর্কিটেকচার এবং মাউন্ট করা কন্ট্রোল-কার্ড বিন্যাস সংরক্ষণ করতে সহায়তা করে।
নির্বাচন করার সময়A16B-2203-0691, প্রথমে বোর্ড কোডটি সরাসরি ইনস্টল করা PCB-তে নিশ্চিত করুন এবং তারপরে এটি ইনস্টল করা হয়েছে এমন এম্প্লিফায়ার মডেলটি যাচাই করুন।
এই ধাপটি গুরুত্বপূর্ণ কারণ একই বোর্ড পরিবার একাধিক αi সার্ভো মডিউল ভেরিয়েন্ট জুড়ে প্রদর্শিত হয় এবং কাছাকাছি মডেলগুলি বিভিন্ন বর্তমান বা অক্ষ কনফিগারেশনে ব্যবহার করা যেতে পারে।
দ্বিতীয়ত, এম্প্লিফায়ারের নামটি নিজেই পরীক্ষা করুন।
সবচেয়ে শক্তিশালী বোর্ড বর্ণনা এই মডেলের সাথে সংযোগ স্থাপন করেaiSV1-20 এবংএক-অক্ষ A06B-6114 মডিউল, যখন ম্যানুয়াল রেফারেন্স এছাড়াও এটি সংযোগএসভি ২০-এর তালিকা।
এর মানে হল যে সবচেয়ে নির্ভরযোগ্য নির্বাচন পদ্ধতি হ'ল আসল ফিট-বোর্ড কোড এবং ইনস্টল করা এম্প্লিফায়ার লেবেল একসাথে।
তৃতীয়ত, মডিউল ভিতরে বোর্ড প্রেক্ষাপট পর্যালোচনা. কিছু তালিকা নোট যে servo মডিউল এই তারের বোর্ড সঙ্গে একসাথে সজ্জিত করা হয়এফএসএসবি কন্ট্রোল কার্ড A16B-2101-004x, যা সার্ভিস চলাকালীন ইনস্টল করা এম্প্লিফায়ার ইন্টারনালগুলিকে দৃশ্যমানভাবে নিশ্চিত করতে সহায়তা করতে পারে।
অর্ডার করার আগে, বোর্ড লেবেল, এম্প্লিফায়ার মডেল, এবং সঠিক মডিউল টাইপ নিশ্চিত করুন যেখানে এটি ইনস্টল করা হয়। অভ্যন্তরীণ servo-মডিউল বোর্ড,এই তিনটি চেক শুধুমাত্র একটি বিস্তৃত servo পরিবার বর্ণনা থেকে বোর্ড সনাক্ত করার চেষ্টা চেয়ে আরো নির্ভরযোগ্য.
যদি এম্প্লিফায়ারটি আগেও মেরামত করা হয়েছে, তাহলে বর্তমান ইনস্টল করা বোর্ডের চিহ্নগুলি মেশিন রেকর্ডগুলির সাথে তুলনা করাও বুদ্ধিমান।
পুরোনো সার্ভো মডিউলগুলি পূর্ববর্তী সার্ভিস কাজের প্রতিস্থাপন বোর্ড বহন করতে পারে, তাই সরাসরি হার্ডওয়্যার যাচাইকরণ সবচেয়ে নিরাপদ পথ।
প্রশ্ন ১ঃ A16B-2203-0691 কোন ধরনের বোর্ড?
এটি একটিএকটি সার্ভো মডিউল বেতার PCB.এটি এম্প্লিফায়ার মডিউলের ভিতরে অবস্থিত এবং এটি সাধারণ নিয়ামক বা ডিসপ্লে বোর্ড হিসাবে কাজ করার পরিবর্তে সার্ভো ইউনিটের অভ্যন্তরীণ বোর্ড কাঠামো সমর্থন করে.
প্রশ্ন ২ঃ বর্ণনাতে ₹১-২০ টাকা কেন গুরুত্বপূর্ণ?
কারণ এটি বোর্ডের এম্প্লিফায়ার-পার্শ্ব ভূমিকা চিহ্নিত করে।aiSV1-20 মডিউলটি নির্বাচন করা উচিত যাতে একই ইনস্টল করা এম্প্লিফায়ার কনফিগারেশন সংরক্ষণ করা যায়, কেবল বৃহত্তর FANUC বোর্ড পরিবারের সাথে মেলে না।
প্রশ্ন ৩ঃ কেন কেনার আগে এম্প্লিফায়ার মডেল চেক করা উচিত?
কারণ এই মত বোর্ড পরিবার বিভিন্ন αi পরিবর্ধক রূপগুলো জুড়ে প্রদর্শিত হতে পারে. সঠিক ইনস্টল মডিউল লেবেল নিশ্চিত করতে সাহায্য করে বোর্ড একই বর্তমান, অক্ষ,এবং মডিউল কাঠামো ইতিমধ্যে ব্যবহার করা হয়.
প্রশ্ন ৪ঃ এটা কি সম্পূর্ণ সার্ভো এম্প্লিফায়ার?
না, এটা একটাসার্ভো এম্প্লিফায়ার মডিউলের ভিতরে ব্যবহৃত পিসিবি, পুরো এম্প্লিফায়ার সমাবেশ নয়। এই পার্থক্যটি গুরুত্বপূর্ণ কারণ প্রতিস্থাপনটি বিদ্যমান এম্প্লিফায়ারের অভ্যন্তরে অভ্যন্তরীণ বোর্ডের ভূমিকা অনুসারে হওয়া উচিত,সম্পূর্ণ ইউনিট হিসাবে পুরো ড্রাইভ নয়.
প্রশ্ন ৫: কেনার আগে কি কি চেক করা উচিত?
বোর্ডের লেবেল চেক করুন, এম্প্লিফায়ার টাইপ নিশ্চিত করুন, এবং ইনস্টল করা মডিউল কনটেক্সট যাচাই করুন। অভ্যন্তরীণ এম্প্লিফায়ার বোর্ডের উপর,যে সমন্বয় একটি ব্যাপক পরিবার বর্ণনা উপর নির্ভর করে শুধুমাত্র তুলনায় একটি অনেক নিরাপদ ম্যাচ দেয়.
