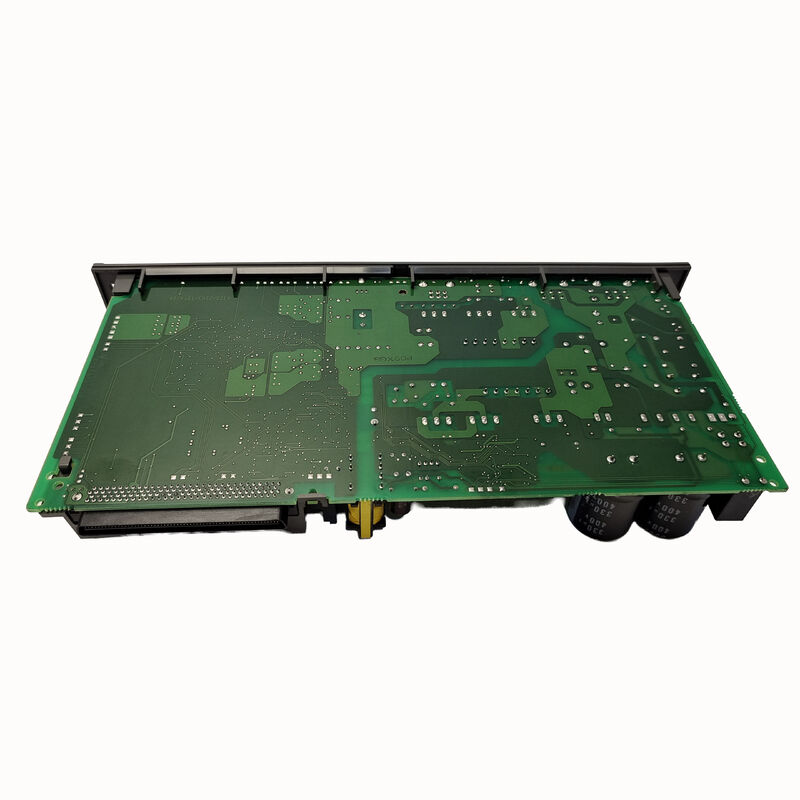

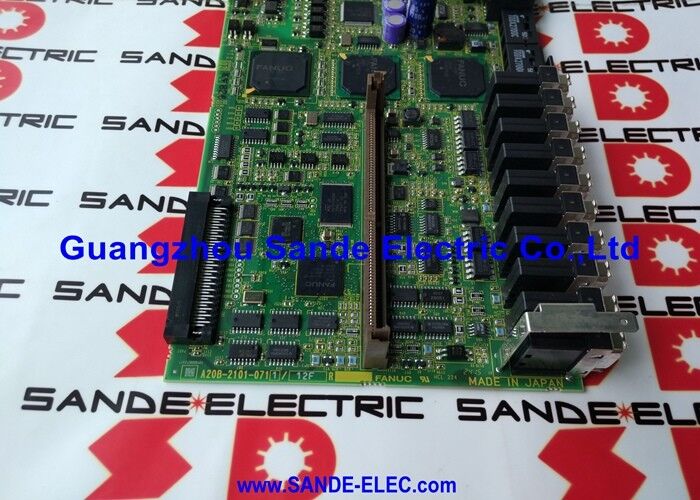

FANUC PCB BOARD A16B-2203-0675 A16B22030675 A16B-22O3-O675

A16B-2203-0675∙ FANUC আলফা-আই SVM2-160/160i সার্ভো পাওয়ার বোর্ড ∙ A06B-6114-H211 / ডুয়াল 160A / 39A রেট / বৃহত্তম টুইন-অক্ষ SVM

এসভিএম২-১০/১৬০আই ∙ বৃহত্তম দ্বি-অক্ষ সার্ভো মডিউল

A06B-6114-H211 SVM2-160/160i হল FANUC-এর Alpha-I SVM2 দ্বি-অক্ষের সার্ভো মডিউল পরিবারের সর্বোচ্চ-বর্তমান বৈকল্পিক। এটি AI সিরিজের বৃহত্তম দ্বি-অক্ষের সার্ভো মডিউল।A16B-2203-0675 তার শক্তি / তারের বোর্ড, FANUC রক্ষণাবেক্ষণ ম্যানুয়াল B-65285EN/03 দ্বারা নিশ্চিত।

সম্পূর্ণ SVM2 পরিবার A16B-2203-0675 এর শীর্ষে পরিসীমা নিশ্চিত করেঃ

মূল বৈশিষ্ট্যাবলী

দুই-পিসিবি আর্কিটেকচার পাওয়ার বোর্ড এবং কন্ট্রোল কার্ড

A06B-6114-H211 সার্ভো মডিউলে দুটি প্রধান PCB রয়েছেঃ

পাওয়ার/ক্যাবলিং বোর্ড (A16B-2203-0675 ¢ এই পণ্য):কন্ট্রোল কার্ড থেকে উভয় 160A IGBT ট্রানজিস্টর মডিউলগুলিতে গেট ড্রাইভ সংকেতগুলি রুট করে, পাওয়ার স্টেজ শন্ট প্রতিরোধক থেকে বর্তমান প্রতিক্রিয়া বহন করে,এবং সমস্ত বাহ্যিক ইন্টারফেস সংযোগকারী সরবরাহ করে FSSB ফাইবার অপটিক সংযোগকারী, মোটর এনকোডার ক্যাবল, এবং সংকেত I/O.

এফএসএসবি কন্ট্রোল কার্ড (এ২০বি-২১০০-০৭৪১):উভয় অক্ষের জন্য গতি এবং বর্তমান নিয়ন্ত্রণ লুপগুলি সম্পাদন করে, এফএসএসবি সিরিয়াল বাসের মাধ্যমে সিএনসির সাথে যোগাযোগ করে এবং পিডব্লিউএম কমান্ডগুলি তৈরি করে যা পাওয়ার বোর্ডটি আইজিবিটি ট্রানজিস্টরগুলিতে রুট করে।

অ্যাপ্লিকেশন দৃশ্যকল্প

SVM2-160/160i পাওয়ার বোর্ড ত্রুটিঃ160/160i মডিউল সহ একটি FANUC আলফা-আই সার্ভো সিস্টেম পাওয়ার স্টেজের ত্রুটি বিকাশ করে। 160A আইজিবিটি ট্রানজিস্টর এবং নিয়ন্ত্রণ কার্ড যাচাই করার পরে, A16B-2203-0675 পাওয়ার বোর্ডটি ত্রুটি হিসাবে চিহ্নিত করা হয়।প্রতিস্থাপন servo মডিউল এর অভ্যন্তরীণ সংকেত রুট পুনরুদ্ধার.

বড় মেশিনিং সেন্টার সার্ভো রক্ষণাবেক্ষণঃএকটি উত্পাদন সুবিধা তার ভারী দায়িত্ব সিএনসি যন্ত্রপাতি কেন্দ্রের servo সিস্টেম বজায় রাখে। একটি ব্যাপক SVM2-160/160i মডিউল overhaul অংশ হিসাবে A16B-2203-0675 প্রতিস্থাপিত হয়।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: A16B-2203-0675 কি A06B-6117-H211 এ ব্যবহৃত একই বোর্ড?

A06B-6114-H211 এবং A06B-6117-H211 উভয়ই SVM2-160/160i মডিউল তবে বিভিন্ন ড্রাইভ সিরিজ সংশোধন থেকে 6114 হল পূর্ববর্তী নকশা, 6117 হল একটি পরবর্তী সংশোধন।A16B-2203-0675 উভয় A06B-6114-H211 এবং A06B-6117-H211 জন্য নিশ্চিত করা হয়. ইনস্টল করা মডিউলের নাম প্লেট থেকে যাচাই করুন কোন ড্রাইভ মডেলটি লাগানো হয়েছে।

প্রশ্ন ২ঃ ৩৯ এ ক্রমাগত নামমাত্র আউটপুটটি ১৬০ এ পিক ট্রানজিস্টর নাম্বারের সাথে কীভাবে সম্পর্কিত?

160A ট্রানজিস্টর রেটিং হল সর্বাধিক তাত্ক্ষণিক পিক বর্তমান যা আইজিবিটি সহ্য করতে পারে।39A নামমাত্র অবিচ্ছিন্ন আউটপুট ধারাবাহিক বর্তমান ড্রাইভ overheating ছাড়া স্বাভাবিক সার্ভো অপারেশন প্রদান করার জন্য ডিজাইন করা হয়. পিক (160A) এবং অবিচ্ছিন্ন (39A) এর মধ্যে বড় অনুপাত সার্ভো ওভারলোডের জন্য হেডরুম সরবরাহ করেএবং ট্রানজিস্টরের নিরাপদ অপারেটিং এলাকা অতিক্রম না করে ভারী কাটিয়া ট্রানজিস্টর.

প্রশ্ন 3: কোন সার্ভো অ্যালার্ম কোডগুলি বিশেষভাবে পাওয়ার বোর্ড ত্রুটির তুলনায় কন্ট্রোল কার্ডের ত্রুটি নির্দেশ করে?

পাওয়ার বোর্ডের ত্রুটিগুলি সাধারণতঃ আইজিবিটি ট্রানজিস্টর এলার্ম (ওভারকরেন্ট, শর্ট সার্কিট), গেট ড্রাইভ ত্রুটি (যেখানে ট্রানজিস্টরটি একটি অনুপস্থিত ড্রাইভ সংকেতের কারণে সঠিকভাবে স্যুইচ করে না),অথবা বর্তমান ফিডব্যাক অস্বাভাবিকতাকন্ট্রোল কার্ড ত্রুটি FSSB যোগাযোগ এলার্ম (SV এলার্ম 8 বা 9) বা গতি / বর্তমান নিয়ন্ত্রণ ত্রুটি উত্পাদন।যখন উভয় অক্ষ শক্তি সম্পর্কিত একটি এলার্ম সঙ্গে একই সময়ে ব্যর্থ এবং ট্রানজিস্টর সুস্থ পরীক্ষা, A16B-2203-0675 পাওয়ার বোর্ড প্রধান সন্দেহভাজন.

প্রশ্ন 4: A16B-2203-0675 প্রতিস্থাপন সার্ভো পরামিতি পুনরায় প্রবেশ প্রয়োজন?

না. সার্ভো পরামিতি CNC এর প্রধান পরামিতি মেমরিতে বাস করে, সার্ভো মডিউল এর PCBs মধ্যে না.CNC পাওয়ার-অন প্রারম্ভিকীকরণের সময় সার্ভো পরামিতি ডাউনলোড করে. উত্পাদনে ফিরে যাওয়ার আগে উভয় অক্ষের চ্যানেলে সঠিক সার্ভো প্রতিক্রিয়া যাচাই করুন।

প্রশ্ন 5: সার্ভো মডিউলের ভিতরে A16B-2203-0675 অ্যাক্সেস করার আগে কোন নিরাপত্তা সতর্কতা প্রয়োগ করা হয়?

FANUC আলফা সার্ভো এম্প্লিফায়ার রক্ষণাবেক্ষণ ম্যানুয়াল ₹ সাধারণত 5 মিনিট ন্যূনতম নির্ধারিত নিষ্কাশন সময় অপেক্ষা করুন।একটি ক্যালিব্রেটেড ভোল্টমিটার ব্যবহার করে ডিসি বাস ভোল্টেজ 30V ডিসি নীচে কিনা তা পরীক্ষা করুন. এসভিএম 2-160/160 আই ডিসি বাস 200 ভি এসি ইনপুট থেকে প্রায় 280 ভি ডিসিতে কাজ করে। একটি এএসডি-নিরাপদ পৃষ্ঠের উপর একটি অ্যান্টি-স্ট্যাটিক কব্জি স্ট্র্যাপ দিয়ে A16B-2203-0675 হ্যান্ডেল করুন।
