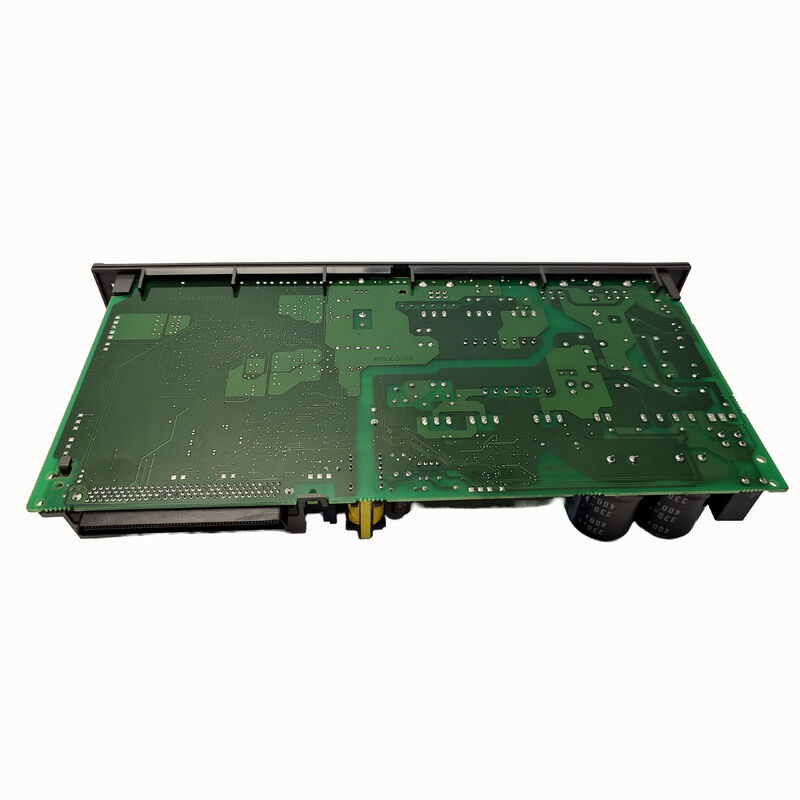

FANUC PCB BOARD A16B-2203-0674 A16B22030674 A16B-22O3-O674

A16B-2203-0674 | FANUC Alpha-I SVM2-80/160i সার্ভো ওয়্যারিং বোর্ড — A06B-6114-H210 / অ্যাসিমেট্রিক 80A+160A ডুয়াল-অ্যাক্সিস

SVM2-80/160i — অ্যাসিমেট্রিক ডুয়াল-অ্যাক্সিস ড্রাইভ

FANUC B-65285EN/03 রক্ষণাবেক্ষণ ম্যানুয়াল A16B-2203-0674 কে A06B-6114-H210-এর ওয়্যারিং বোর্ড হিসাবে নিশ্চিত করে, যা SVM2-80/160i উপাধি বহন করে। এটি SVM2 টুইন-অক্ষ সার্ভো ড্রাইভ পরিবারের অপ্রতিসম বর্তমান বৈকল্পিক:

SVM2-80/160i-এর অসমমিতিক 80A/160A রেটিং এটিকে CNC মেশিন টুলের জন্য পছন্দের ড্রাইভ করে যেখানে দুটি অক্ষের উল্লেখযোগ্যভাবে ভিন্ন শক্তির চাহিদা রয়েছে — উদাহরণস্বরূপ, একটি উচ্চ-লোড Z-অক্ষ (কলাম বা রাম) একটি নিম্ন-লোড Y-অক্ষের সাথে যুক্ত, অথবা একটি টেবিল ফিড পজিশন একটি প্রিসিশন অক্ষ সহ।

কী স্পেসিফিকেশন

SVM2-80/160i তে ওয়্যারিং বোর্ডের ভূমিকা

A16B-2203-0674 ওয়্যারিং বোর্ড 80/160i অ্যাসিমেট্রিক আর্কিটেকচারের জন্য নির্দিষ্ট অভ্যন্তরীণ সিগন্যাল রাউটিং পরিচালনা করে। দুটি অক্ষ চ্যানেলের বিভিন্ন ট্রানজিস্টর মডিউল আকার রয়েছে — 160A চ্যানেলের জন্য 80A চ্যানেলের চেয়ে বড় IGBT মডিউল প্রয়োজন — এবং ওয়্যারিং বোর্ডের PCB বিন্যাস এবং কন্ডাকটর সাইজিং এই বিভিন্ন বর্তমান স্তরগুলিকে প্রতিফলিত করে।

তারের বোর্ড সংযোগ করে:

• FSSB কন্ট্রোল কার্ড থেকে দুটি ভিন্ন-ক্ষমতার IGBT ব্যাঙ্কে গেট ড্রাইভ সংকেত
• দুটি ভিন্নভাবে রেট করা বর্তমান সেন্সিং সার্কিট থেকে বর্তমান প্রতিক্রিয়া
• CNC যোগাযোগের জন্য বাহ্যিক FSSB ফাইবার-অপ্টিক সংযোগকারী
• দুটি মোটর এনকোডার তারের সংযোগকারী (প্রতি অক্ষ চ্যানেলে একটি)

অ্যাপ্লিকেশন দৃশ্যকল্প

SVM2-80/160i অপ্রতিসম অক্ষ সিস্টেমে তারের বোর্ডের ত্রুটি:একটি SVM2-80/160i ড্রাইভ সহ একটি FANUC CNC সার্ভো অ্যালার্ম তৈরি করে। কন্ট্রোল কার্ড এবং পাওয়ার স্টেজ যাচাই করার পরে, A16B-2203-0674 ওয়্যারিং বোর্ডটিকে ত্রুটি হিসাবে চিহ্নিত করা হয়। প্রতিস্থাপন দ্বৈত-অক্ষ সার্ভো ফাংশন পুনরুদ্ধার করে।

সার্ভো মডিউল /07B সংশোধন সনাক্তকরণ:নিশ্চিত সংশোধনী /07B বোর্ডের লেবেলে উল্লেখ করা হয়েছে। সোর্সিং করার সময়, নির্দিষ্ট সার্ভো মডিউল হার্ডওয়্যার সংশোধনের সাথে সামঞ্জস্যতা নিশ্চিত করতে ইনস্টল করা বোর্ডের লেবেল থেকে সংশোধন নিশ্চিত করুন।

FAQ

প্রশ্ন 1: A16B-2203-0674 (SVM2-80/160i) কে A16B-2203-0673 (SVM2-80/80i) থেকে কী আলাদা করে?

উভয়ই A06B-6114 সিরিজের SVM2 টুইন-অক্ষ ড্রাইভের জন্য ওয়্যারিং বোর্ড, কিন্তু বর্তমান ক্ষমতার বিভিন্ন রূপের জন্য। A16B-2203-0673 SVM2-80/80i (80A + 80A, সমান অক্ষ) পরিবেশন করে। A16B-2203-0674 SVM2-80/160i (80A + 160A, অপ্রতিসম) পরিবেশন করে। বোর্ডগুলি বিনিময়যোগ্য নয় — 160A চ্যানেলে বিভিন্ন ট্রানজিস্টর মডিউলের আকারগুলিকে মিটমাট করার জন্য PCB বিন্যাস এবং কন্ডাকটরের আকার আলাদা।

প্রশ্ন 2: কেন একটি মেশিন একটি মিলিত জোড়ার পরিবর্তে একটি অসমমিতিক 80A/160A ড্রাইভ ব্যবহার করবে?

SVM2-80/160i হল সর্বোত্তম পছন্দ যখন একই ক্যাবিনেটের অবস্থানে থাকা দুটি অক্ষের শক্তির প্রয়োজনীয়তা উল্লেখযোগ্যভাবে আলাদা। একটি অ্যাসিমেট্রিক ড্রাইভ ব্যবহার করে প্রতিটি অক্ষের জন্য পাওয়ার স্টেজকে সঠিকভাবে মাপ করা হয় — 160A ক্ষমতা সহ লাইটার অক্ষের অতিরিক্ত-নির্দিষ্ট করার খরচ এবং তাপ উত্পাদন এড়ানো এবং ভারী অক্ষের যথেষ্ট বর্তমান হেডরুম রয়েছে তা নিশ্চিত করা।

Q3: A16B-2203-0674 কি একই FSSB কন্ট্রোল কার্ডের সাথে A16B-2203-0673 কাজ করে?

হ্যাঁ। SVM2-80/80i এবং SVM2-80/160i উভয়ই একই FSSB কন্ট্রোল কার্ড পরিবার ব্যবহার করে (A16B-2100-074x বা A16B-2101-004x)। কন্ট্রোল কার্ড ডিজিটাল সার্ভো অ্যালগরিদম এবং FSSB যোগাযোগ উভয় ড্রাইভ রেটিং-এর জন্য অভিন্নভাবে পরিচালনা করে — শুধুমাত্র তারের বোর্ড বিভিন্ন পাওয়ার স্টেজ হার্ডওয়্যার মিটমাট করার জন্য আলাদা।

প্রশ্ন 4: সার্ভো মডিউলের ভিতরে A16B-2203-0674 প্রতিস্থাপন করার সময় কোন নিরাপত্তা সতর্কতা প্রযোজ্য?

সুইচ অফ করুন এবং মেইন পাওয়ার লক আউট করুন। মডিউলটি খোলার আগে একটি ক্যালিব্রেটেড ডিসি ভোল্টমিটার ব্যবহার করে SVM2-80/160i DC বাসটি 30V এর নিচে ডিসচার্জ হয়েছে তা যাচাই করুন। 200V-শ্রেণীর SVM আনুমানিক 280V DC বাসের সাথে কাজ করে — এই ভোল্টেজ মেইন অপসারণের পরেও বজায় থাকে। একটি ESD-নিরাপদ পৃষ্ঠে অ্যান্টি-স্ট্যাটিক কব্জির চাবুক দিয়ে প্রতিস্থাপন বোর্ডটি পরিচালনা করুন।

প্রশ্ন 5: আমি কিভাবে নিশ্চিত করব যে A16B-2203-0674 আমার SVM2-80/160i এর জন্য সঠিক ওয়্যারিং বোর্ড?

ড্রাইভ মডিউলের সামনের নেমপ্লেটটি SVM2-80/160i-এর মডেল নম্বর A06B-6114-H210 (অর্ডার স্পেক) বা A06B-6114-C210 (ইউনিট স্পেক) দেখায়। FANUC B-65285EN/03 রক্ষণাবেক্ষণ ম্যানুয়াল A16B-2203-0674 ওয়্যারিং বোর্ড অ্যাসাইনমেন্ট হিসাবে নিশ্চিত করে৷ এছাড়াও প্রতিস্থাপনের অর্ডার দেওয়ার আগে ইনস্টল করা বোর্ডের লেবেল থেকে অংশ নম্বর যাচাই করুন।
