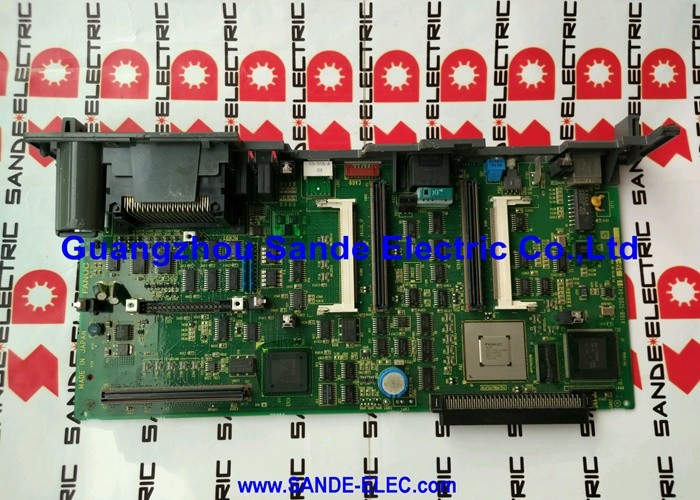

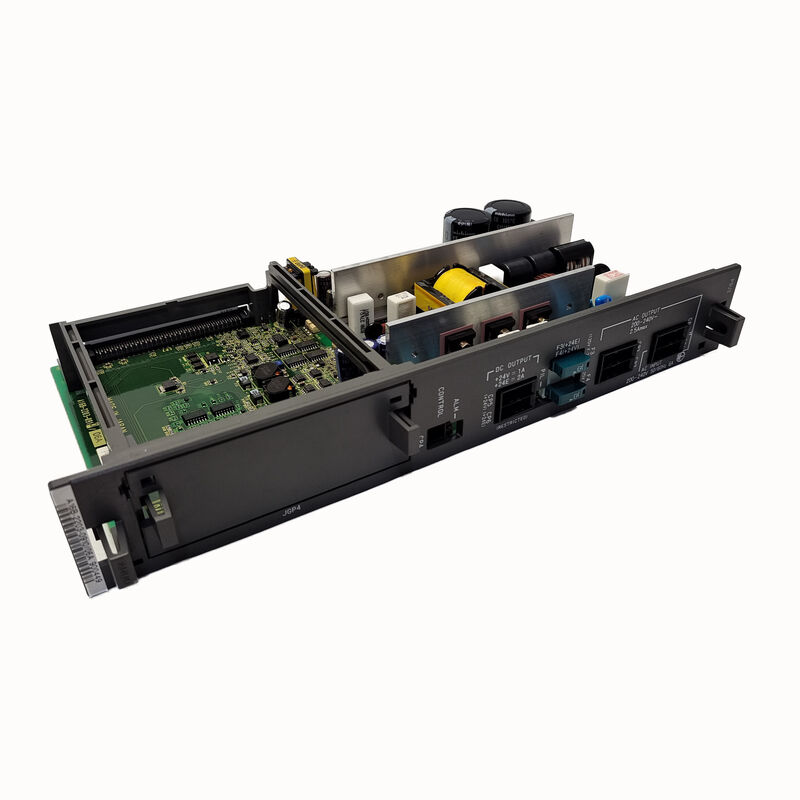

FANUC PCB BOARD A16B-2203-0673 A16B22030673 A16B-22O3-O673

A16B-2203-0673 | FANUC Alpha-I SVM2-80/80i সার্ভো ওয়্যারিং বোর্ড — A06B-6114-H209 / ডুয়াল-অ্যাক্সিস 80A+80A / FSSB / 200V

A06B-6114-H209 — SVM2-80/80i সার্ভো মডিউল

FANUC রক্ষণাবেক্ষণ ম্যানুয়াল B-65285EN/03 নিশ্চিত করে: A16B-2203-0673 হল A06B-6114-H209 SVM2-80/80i সার্ভো মডিউলের ওয়্যারিং বোর্ড। এটি FANUC-এর আলফা-I সিরিজের SVM (সার্ভো মডিউল) পরিবারের 80A/80A ডুয়াল-অ্যাক্সিস ভেরিয়েন্ট — একটি কম্প্যাক্ট মডিউল থেকে দুটি সিএনসি মেশিন টুল অক্ষ পরিবেশনকারী একটি টুইন-অক্ষ সার্ভো এমপ্লিফায়ার।

SVM2-80/80i উপাধিটি ড্রাইভের মূল বৈশিষ্ট্যগুলিকে এনকোড করে:

• এসভিএম= সার্ভো মডিউল (ইন্টিগ্রেটেড টুইন-অক্সিস ড্রাইভ)
• 2= দুটি সার্ভো অক্ষ চ্যানেল
• 80/80= প্রতিটি অক্ষে 80A সর্বোচ্চ বর্তমান ক্ষমতা
• i= i-টাইপ (আলফা-I প্রজন্ম, FSSB ডিজিটাল যোগাযোগ ইন্টারফেস)

কী স্পেসিফিকেশন

ওয়্যারিং বোর্ড বনাম কন্ট্রোল কার্ড - দুটি স্বতন্ত্র পিসিবি

A06B-6114-H209 সার্ভো মডিউলটিতে দুটি প্রধান PCB রয়েছে যার বিভিন্ন ফাংশন রয়েছে:

তারের বোর্ড (A16B-2203-0673 — এই পণ্য):অভ্যন্তরীণ সংকেত রাউটিং PCB. এটি FSSB কন্ট্রোল কার্ড থেকে IGBT পাওয়ার ট্রানজিস্টর মডিউলগুলিতে গেট ড্রাইভ সংকেত বহন করে, ট্রানজিস্টর শান্ট প্রতিরোধক থেকে বর্তমান প্রতিক্রিয়াকে কন্ট্রোল কার্ডে ফিরিয়ে দেয় এবং বাহ্যিক সংযোগকারী ইন্টারফেস প্রদান করে — FSSB ফাইবার-অপ্টিক সংযোগকারী, মোটর এনকোডার সংযোগকারী এবং I/O টার্মিনালগুলি সহ।

FSSB কন্ট্রোল কার্ড (A16B-2100-074x / A16B-2101-004x):সার্ভো ইন্টেলিজেন্স কার্ড। এটি এফএসএসবি সিরিয়াল বাসের মাধ্যমে সিএনসির সাথে যোগাযোগ করে, বেগ এবং বর্তমান নিয়ন্ত্রণ লুপগুলি চালায় এবং পিডব্লিউএম গেট ড্রাইভ কমান্ড তৈরি করে যা ওয়্যারিং বোর্ডটি আইজিবিটি পাওয়ার পর্যায়ে চলে যায়।

যখন একটি সার্ভো মডিউল ত্রুটিগুলি বিকাশ করে, তখন কোন PCB ব্যর্থ হয়েছে তা সনাক্ত করা প্রথম পদক্ষেপ - তারের বোর্ডের ত্রুটিগুলি সাধারণত সিগন্যাল রাউটিং সমস্যা বা সংযোগকারী ইন্টারফেস ব্যর্থতা হিসাবে প্রকাশ পায়, যখন নিয়ন্ত্রণ কার্ডের ত্রুটিগুলি FSSB যোগাযোগ ত্রুটি বা নিয়ন্ত্রণ-অ্যালগরিদম অ্যালার্ম তৈরি করে।

অ্যাপ্লিকেশন দৃশ্যকল্প

SVM2-80/80i তারের বোর্ডের ত্রুটি:একটি FANUC Alpha-I CNC সার্ভো সিস্টেম একটি 80/80i ড্রাইভে অভ্যন্তরীণ মডিউল ত্রুটিগুলি বিকাশ করে। FSSB কন্ট্রোল কার্ড সঠিকভাবে পরীক্ষা করে। A16B-2203-0673 ওয়্যারিং বোর্ড সিগন্যাল রাউটিং ফল্ট হিসাবে চিহ্নিত করা হয়। প্রতিস্থাপন সঠিক ড্রাইভ ফাংশন পুনরুদ্ধার করে।

সার্ভো মডিউল অভ্যন্তরীণ রক্ষণাবেক্ষণ:একটি উত্পাদন মেশিনের SVM2-80/80i সার্ভো মডিউল অভ্যন্তরীণ রক্ষণাবেক্ষণের মধ্য দিয়ে যায়। A16B-2203-0673 একটি ব্যাপক সার্ভো মডিউল ওভারহলের অংশ হিসাবে পাওয়ার ট্রানজিস্টর মডিউলগুলির পাশাপাশি প্রতিস্থাপন করা হয়েছে।

FAQ

প্রশ্ন 1: আমি কীভাবে যাচাই করব A16B-2203-0673 আমার সার্ভো মডিউলের জন্য সঠিক তারের বোর্ড?

এর সামনের নেমপ্লেট থেকে সার্ভো মডিউলের মডেলটি শনাক্ত করুন — যদি এটি A06B-6114-H209 বা A06B-6114-C209 পড়ে, A16B-2203-0673 হল নিশ্চিত ওয়্যারিং বোর্ড৷ FANUC রক্ষণাবেক্ষণ ম্যানুয়াল B-65285EN/03 তার Alpha-I SVM2 PCB টেবিলে এই অ্যাসাইনমেন্টটি নিশ্চিত করে। ইনস্টল করা বোর্ডে লেবেলটিও পড়ুন।

প্রশ্ন 2: কোন সার্ভো অ্যালার্মগুলি বিশেষভাবে তারের বোর্ডের ত্রুটি বনাম একটি নিয়ন্ত্রণ কার্ডের ত্রুটি নির্দেশ করে?

ওয়্যারিং বোর্ডের ত্রুটির কারণে সাধারণতঃ FSSB অপটিক্যাল সিগন্যাল পাথ ব্যর্থতা (যদি অপটিক্যাল ট্রান্সসিভার তারের বোর্ডে থাকে), ট্রানজিস্টর কারেন্ট সেন্সিং সার্কিট থেকে বর্তমান প্রতিক্রিয়ার অসঙ্গতি, বা অক্ষ-নির্দিষ্ট হার্ডওয়্যার ত্রুটি যেখানে পাওয়ার স্টেজ সংযোগ বিঘ্নিত হয়। কন্ট্রোল কার্ড (A16B-2100-074x) ত্রুটিগুলি সাধারণত FSSB কমিউনিকেশন অ্যালার্ম (SV অ্যালার্ম 8 বা 9) বা বেগ নিয়ন্ত্রণ ত্রুটির কারণ হয়৷ দুটিকে আলাদা করার জন্য প্রযোজ্য সার্ভো এমপ্লিফায়ার রক্ষণাবেক্ষণ ডকুমেন্টেশনের সাথে বিচ্ছিন্নতা পরীক্ষার প্রয়োজন।

Q3: A16B-2203-0673 ওয়্যারিং বোর্ড কি IGBT পাওয়ার ট্রানজিস্টর প্রতিস্থাপন না করে প্রতিস্থাপন করা যেতে পারে?

হ্যাঁ। ওয়্যারিং বোর্ড এবং আইজিবিটি ট্রানজিস্টর মডিউলগুলি A06B-6114-H209 এর মধ্যে পৃথক উপাদান। যদি ওয়্যারিং বোর্ড ব্যর্থ হয় তবে IGBT মডিউলগুলি বৈদ্যুতিকভাবে স্বাস্থ্যকর (ট্রানজিস্টর পরীক্ষা দ্বারা যাচাইকৃত), শুধুমাত্র তারের বোর্ড প্রতিস্থাপনের প্রয়োজন। যাইহোক, যদি ওয়্যারিং বোর্ডের ব্যর্থতা একটি IGBT ব্যর্থতার (ওভারকারেন্ট ড্যামেজ) দ্বারা সৃষ্ট হয়, তাহলে নতুন ওয়্যারিং বোর্ড লাগানোর আগে IGBTs পরীক্ষা করা উচিত এবং প্রয়োজন অনুসারে প্রতিস্থাপন করা উচিত।

Q4: A16B-2203-0673 কি A16B-2203-0674 (SVM2-80/160i) বা A16B-2203-0675 (SVM2-160/160i) এর সাথে বিনিময়যোগ্য?

না। প্রতিটি ওয়্যারিং বোর্ড তার ড্রাইভ মডেলের জন্য নির্দিষ্ট — PCB লেআউট, ট্রানজিস্টর মডিউল সংযোগ এবং কারেন্ট সেন্সিং সার্কিট ড্রাইভের নির্দিষ্ট বর্তমান রেটিংগুলির জন্য অপ্টিমাইজ করা হয়েছে। A16B-2203-0673 (80/80i), A16B-2203-0674 (80/160i), এবং A16B-2203-0675 (160/160i) বিনিময়যোগ্য নয় যদিও তারা একই SVM2 ড্রাইভ পরিবার পরিবেশন করে।

প্রশ্ন 5: A16B-2203-0673 পরিচালনা করার সময় কোন ESD এবং নিরাপত্তা সতর্কতা প্রযোজ্য?

একটি ESD-নিরাপদ পৃষ্ঠে গ্রাউন্ডেড অ্যান্টি-স্ট্যাটিক কব্জির চাবুক দিয়ে হ্যান্ডেল করুন। সার্ভো মডিউল খোলার আগে: সুইচ অফ করুন এবং মেইন সরবরাহ লক আউট করুন, তারপর অভ্যন্তরীণ উপাদানগুলি অ্যাক্সেস করার আগে একটি ক্যালিব্রেটেড ভোল্টমিটার ব্যবহার করে ডিসি বাসটি 30V এর নিচে ডিসচার্জ হয়েছে কিনা তা যাচাই করুন। SVM2-80/80i DC বাসটি প্রায় 280V DC (200V AC ইনপুট থেকে) তে কাজ করে এবং পাওয়ার অপসারণের পরে চার্জ ধরে রাখে।
