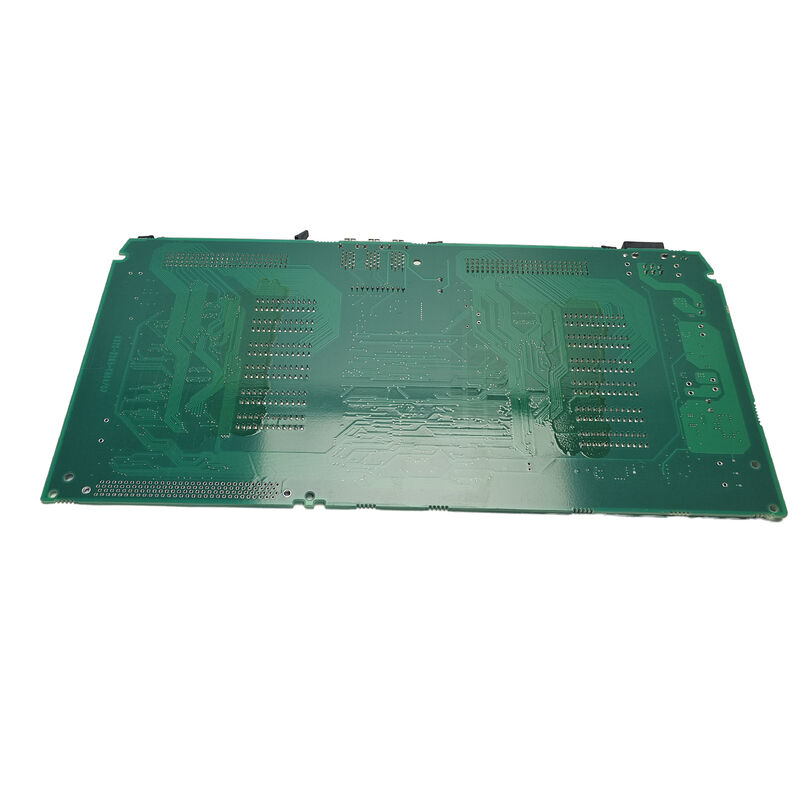

A16B-2203-0671 | FANUC A16B-2203-067x Alpha-I SVM সার্ভো ওয়্যারিং বোর্ড — A06B-6114 সিরিজ সার্ভো ড্রাইভ PCB

A16B-2203-067x — The Alpha-I SVM সার্ভো ওয়্যারিং বোর্ড পরিবার

A16B-2203-0671 A16B-2203-067x রেঞ্জের অন্তর্গত — FANUC-এর আলফা-I সিরিজের সার্ভো মডিউলগুলির (A06B-6114 সিরিজ) জন্য তারের বোর্ডগুলির একটি নিশ্চিত পরিবার৷ FANUC রক্ষণাবেক্ষণ ম্যানুয়াল B-65285EN/03 নিশ্চিত করে যে এই পরিসরটি আলফা-I SVM (সার্ভো মডিউল) টুইন-অক্ষ এবং মাল্টি-অক্ষ ড্রাইভের জন্য তারের বোর্ডগুলিকে কভার করে:

এই পরিবারের সর্বনিম্ন নম্বরযুক্ত অবস্থানে A16B-2203-0671 A06B-6114 আলফা-I সার্ভো মডিউল পরিসরের মধ্যে একটি সংজ্ঞায়িত SVM ড্রাইভ বৈকল্পিক পরিবেশন করে।

মূল পণ্য তথ্য

আলফা-আই এসভিএম — ওয়্যারিং বোর্ডের ভূমিকা

FANUC Alpha-I সিরিজের SVM আর্কিটেকচারে, ওয়্যারিং বোর্ড (A16B-2203-067x) সার্ভো মডিউল হাউজিংয়ের অভ্যন্তরীণ সিগন্যাল রাউটিং এবং ইন্টারফেস PCB হিসাবে কাজ করে। এটি সংযোগ করে:

কার্ড নিয়ন্ত্রণ করতে পাওয়ার পর্যায়:IGBT পাওয়ার ট্রানজিস্টর মডিউল এবং FSSB (ফাইবার-অপটিক সার্ভো সিরিয়াল বাস) কন্ট্রোল কার্ডের মধ্যে সিগন্যাল পাথ — গেট ড্রাইভ সংকেত, বর্তমান প্রতিক্রিয়া এবং সুরক্ষা সংকেত বহন করে।

বাহ্যিক ইন্টারফেস সংযোগকারী:ড্রাইভের বাহ্যিক সংযোগকারী অবস্থানগুলি — CNC FSSB ফাইবার-অপ্টিক সংযোগের জন্য, এনকোডার ফিডব্যাক ক্যাবল, এবং I/O সংকেতগুলি — ওয়্যারিং বোর্ডের মাধ্যমে মাউন্ট করা হয় এবং রাউট করা হয়।

সুরক্ষা এবং পর্যবেক্ষণ সার্কিট:পাওয়ার ট্রানজিস্টর মডিউল এবং ডিসি বাস মনিটরিং সার্কিটগুলি থেকে তাপ সুরক্ষা সংকেতগুলি তারের বোর্ডের মাধ্যমে কন্ট্রোল কার্ডের সুরক্ষা যুক্তির সাথে সংযোগ করে।

অ্যাপ্লিকেশন দৃশ্যকল্প

A06B-6114 সার্ভো মডিউল ওয়্যারিং বোর্ডের ত্রুটি:একটি FANUC Alpha-I SVM servo মডিউল অভ্যন্তরীণ সিগন্যাল ত্রুটিগুলি বিকাশ করে — সঠিক পাওয়ার সাপ্লাই এবং কন্ট্রোল কার্ড ফাংশন কিন্তু ইন্টার-বোর্ড সিগন্যাল ব্যর্থতা। A16B-2203-0671 তারের বোর্ড চিহ্নিত করা হয়েছে। প্রতিস্থাপন সার্ভো মডিউলের মধ্যে সঠিক সংকেত রাউটিং পুনরুদ্ধার করে।

সার্ভো মডিউল ওভারহল:একটি FANUC আলফা-আই সার্ভো মডিউল ব্যাপক অভ্যন্তরীণ রক্ষণাবেক্ষণের মধ্য দিয়ে যায়। A16B-2203-0671 ওয়্যারিং বোর্ড অভ্যন্তরীণ PCB সেট পুনর্নবীকরণের অংশ হিসাবে প্রতিস্থাপিত হয়।

FAQ

প্রশ্ন 1: আমি কীভাবে নিশ্চিত করব যে A16B-2203-0671 আমার আলফা-আই সার্ভো মডিউলের জন্য ওয়্যারিং বোর্ড?

সার্ভো মডিউলের ভিতরে ইনস্টল করা বোর্ডের লেবেল থেকে অংশ নম্বর পড়ুন। যদি এটি A16B-2203-0671 পড়ে, এটি নিশ্চিত প্রতিস্থাপন। সার্ভো মডিউলের মডেল নম্বর (ড্রাইভের সামনের নেমপ্লেটে) এবং প্রযোজ্য FANUC আলফা সার্ভো এমপ্লিফায়ার রক্ষণাবেক্ষণ ম্যানুয়াল এর PCB অ্যাসাইনমেন্ট টেবিলের সাথে ক্রস-রেফারেন্স।

প্রশ্ন 2: ওয়্যারিং বোর্ড (A16B-2203-0671) কি কন্ট্রোল কার্ড (A16B-2100-074x) এর মতোই?

না। Alpha-I SVM-এ স্বতন্ত্র ফাংশন সহ একাধিক PCB রয়েছে। ওয়্যারিং বোর্ড (A16B-2203-067x) অভ্যন্তরীণ সংকেত রাউটিং এবং বহিরাগত সংযোগকারী ইন্টারফেস পরিচালনা করে। FSSB কন্ট্রোল কার্ড (A16B-2100-074x বা A16B-2101-004x) CNC যোগাযোগ, বেগ লুপ, এবং সার্ভো কন্ট্রোল অ্যালগরিদম পরিচালনা করে। সার্ভো মডিউল পরিচালনা করার জন্য উভয়কেই সঠিকভাবে কাজ করতে হবে।

প্রশ্ন 3: একটি আলফা-আই সার্ভো মডিউলের ভিতরে ওয়্যারিং বোর্ড অ্যাক্সেস করার আগে কী নিরাপত্তা সতর্কতা প্রযোজ্য?

সিএনসি এবং সার্ভো সিস্টেমকে সম্পূর্ণভাবে পাওয়ার ডাউন করুন। সার্ভো মডিউলের ডিসি বাস ক্যাপাসিটরগুলি মেইন পাওয়ার অপসারণের পরে বিপজ্জনক উচ্চ ভোল্টেজ ধরে রাখে — মডিউলটি খোলার আগে একটি ক্যালিব্রেটেড ভোল্টমিটার ব্যবহার করে ডিসি বাসটি 30V ডিসি-র নিচে ডিসচার্জ হয়েছে কিনা তা যাচাই করুন। প্রযোজ্য FANUC সার্ভো এমপ্লিফায়ার রক্ষণাবেক্ষণ ম্যানুয়াল এর নিরাপত্তা পদ্ধতি অনুসরণ করুন।

Q4: A16B-2203-0671 প্রতিস্থাপনের জন্য কি সার্ভো প্যারামিটার পরিবর্তনের প্রয়োজন হয়?

না। সার্ভো প্যারামিটারগুলি CNC-এর প্রধান পরামিতি মেমরিতে থাকে। রিপ্লেসমেন্ট ওয়্যারিং বোর্ড ফিট করার পরে এবং সার্ভো মডিউল পুনরায় একত্রিত করার পরে, পাওয়ার-অন ইনিশিয়ালাইজেশনের সময় CNC মডিউলে সার্ভো প্যারামিটার ডাউনলোড করে। উত্পাদনে ফিরে আসার আগে সমস্ত সংযুক্ত অক্ষগুলিতে সঠিক সার্ভো প্রতিক্রিয়া যাচাই করুন।
