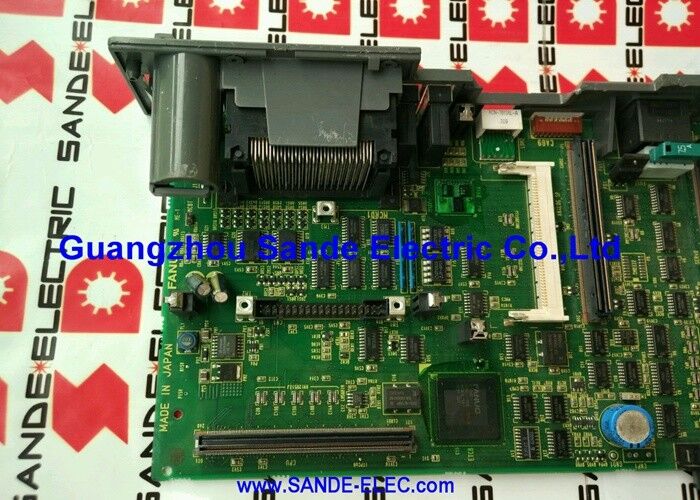

FANUC PCB BOARD A16B-2203-0670 A16B22030670 A16B-22O3-O67O

A16B-2203-0670 | FANUC A16B-2203-067x Alpha-I SVM সার্ভো ওয়্যারিং বোর্ড — A06B-6114 সিরিজ CNC সার্ভো ড্রাইভ PCB

A16B-2203-067x — The Alpha-I SVM সার্ভো ওয়্যারিং বোর্ড পরিবার

A16B-2203-0670 হল A16B-2203-067x রেঞ্জের প্রথম বোর্ড — FANUC Alpha-I সিরিজের SVM সার্ভো মডিউল (A06B-6114 সিরিজ) এর জন্য ওয়্যারিং বোর্ডের নিশ্চিত পরিবার। এই পরিসরটি ঘনিষ্ঠভাবে সম্পর্কিত অবস্থানে ধারাবাহিক বোর্ডগুলির সাথে একাধিক সেশন জুড়ে নিশ্চিত করা হয়েছে:

A16B-2203-0670 অবস্থানে 0670 নিশ্চিত করা SVM2-80/80i (0673) এবং SVM2-80/160i (0674) বোর্ডের আগে — আগের SVM ভেরিয়েন্ট বা একই A06B-6I পরিবারের মধ্যে একটি সম্পর্কিত ওয়্যারিং বোর্ড ফাংশনের সাথে সামঞ্জস্যপূর্ণ।

মূল পণ্য তথ্য

আলফা-I SVM ওয়্যারিং বোর্ডের ভূমিকা

FANUC Alpha-I SVM আর্কিটেকচারে, ওয়্যারিং বোর্ড (A16B-2203-067x) সার্ভো মডিউলের মধ্যে সিগন্যাল রাউটিং এবং ইন্টারফেস ফাংশন পরিচালনা করে:

গেট ড্রাইভ রাউটিং:FSSB কন্ট্রোল কার্ড থেকে IGBT পাওয়ার ট্রানজিস্টর মডিউলগুলিতে PWM গেট ড্রাইভ সংকেত বহন করে — প্রতিটি ট্রানজিস্টর যখন প্রয়োজনীয় মোটর কারেন্ট তৈরি করতে সুইচ করে তখন নিয়ন্ত্রণ করে।

বর্তমান প্রতিক্রিয়া:পাওয়ার স্টেজ শান্ট প্রতিরোধক থেকে বর্তমান প্রতিক্রিয়া সংকেতগুলিকে নিয়ন্ত্রণ কার্ডে ফিরিয়ে দেয় — বর্তমান নিয়ন্ত্রণ লুপের জন্য রিয়েল-টাইম মোটর বর্তমান পরিমাপ প্রদান করে।

বাহ্যিক সংযোগকারী ইন্টারফেস:FSSB ফাইবার-অপ্টিক কেবল, মোটর এনকোডার সংযোগকারী এবং I/O সংকেতগুলির জন্য ড্রাইভের বাহ্যিক সংযোগকারী অবস্থানগুলি প্রদান করে।

অ্যাপ্লিকেশন দৃশ্যকল্প

আলফা-আই এসভিএম ওয়্যারিং বোর্ডের ত্রুটি:একটি CNC মেশিনে একটি FANUC Alpha-I SVM সার্ভো মডিউল অভ্যন্তরীণ সংকেত ত্রুটিগুলি বিকাশ করে। FSSB কন্ট্রোল কার্ড এবং পাওয়ার ট্রানজিস্টর যাচাই করার পরে, A16B-2203-0670 ওয়্যারিং বোর্ড চিহ্নিত করা হয়। প্রতিস্থাপন সঠিক অভ্যন্তরীণ সংকেত রাউটিং পুনরুদ্ধার করে।

সার্ভো মডিউল পরিকল্পিত রক্ষণাবেক্ষণ:একটি FANUC Alpha-I SVM সার্ভো মডিউল অভ্যন্তরীণ বোর্ড পুনর্নবীকরণের মধ্য দিয়ে যায়। A16B-2203-0670 ওয়্যারিং বোর্ডটি ওভারহলের অংশ হিসাবে প্রতিস্থাপিত হয়েছে।

FAQ

প্রশ্ন 1: আমি কীভাবে নিশ্চিত করব যে A16B-2203-0670 আমার আলফা-আই সার্ভো মডিউলের জন্য সঠিক ওয়্যারিং বোর্ড?

সার্ভো মডিউলের ভিতরে ইনস্টল করা বোর্ডের লেবেল থেকে অংশ নম্বর পড়ুন। যদি এটি A16B-2203-0670 পড়ে, এটি নিশ্চিত প্রতিস্থাপন। সার্ভো মডিউলের সামনের নেমপ্লেট মডেল নম্বর এবং প্রযোজ্য FANUC আলফা সার্ভো এমপ্লিফায়ার রক্ষণাবেক্ষণ ম্যানুয়াল এর PCB অ্যাসাইনমেন্ট টেবিলের সাথে ক্রস-রেফারেন্স।

প্রশ্ন 2: A16B-2203-0670 কি A16B-2203-0671, 0673 বা 0674 এর সাথে বিনিময়যোগ্য?

না। 067x ফ্যামিলির প্রতিটি ওয়্যারিং বোর্ড তার নির্ধারিত ড্রাইভ মডেলের জন্য নির্দিষ্ট — PCB লেআউট, সংযোগকারীর অবস্থান এবং ট্রানজিস্টর মডিউল ইন্টারফেস বোর্ডের মধ্যে আলাদা। A16B-2203-0670 0671, 0673, 0674, বা 0675 এর জন্য প্রতিস্থাপিত করা যাবে না। অর্ডার করার আগে ইনস্টল করা ইউনিটের অংশ নম্বর লেবেল থেকে সঠিক বোর্ড নিশ্চিত করুন।

প্রশ্ন 3: সার্ভো মডিউলের ভিতরে A16B-2203-0670 অ্যাক্সেস করার আগে কোন নিরাপত্তা সতর্কতা প্রযোজ্য?

পাওয়ার ডাউন করুন এবং সার্ভো ড্রাইভে মেইন সরবরাহ বন্ধ করুন। আলফা-আই এসভিএম ডিসি বাসটি মেইন পাওয়ার অপসারণের পরে চার্জ ধরে রাখে — মডিউলটি খোলার আগে একটি ক্যালিব্রেটেড ডিসি ভোল্টমিটার ব্যবহার করে বাসের ভোল্টেজ 30V এর নিচে আছে তা যাচাই করুন। একটি ESD-নিরাপদ পৃষ্ঠে অ্যান্টি-স্ট্যাটিক কব্জির চাবুক দিয়ে A16B-2203-0670 হ্যান্ডেল করুন।

Q4: A16B-2203-0670 প্রতিস্থাপনের জন্য কি সার্ভো প্যারামিটার পরিবর্তনের প্রয়োজন হয়?

না। সার্ভো প্যারামিটারগুলি CNC-এর প্রধান প্যারামিটার মেমরিতে থাকে এবং ওয়্যারিং বোর্ড প্রতিস্থাপন দ্বারা প্রভাবিত হয় না। প্রতিস্থাপন বোর্ড ফিট করার পরে এবং ড্রাইভ মডিউল পুনরায় একত্রিত করার পরে, পাওয়ার-অন ইনিশিয়ালাইজেশনের সময় CNC সার্ভো প্যারামিটার ডাউনলোড করে। উত্পাদনে ফিরে আসার আগে কম গতিতে সঠিক সার্ভো প্রতিক্রিয়া যাচাই করুন।
