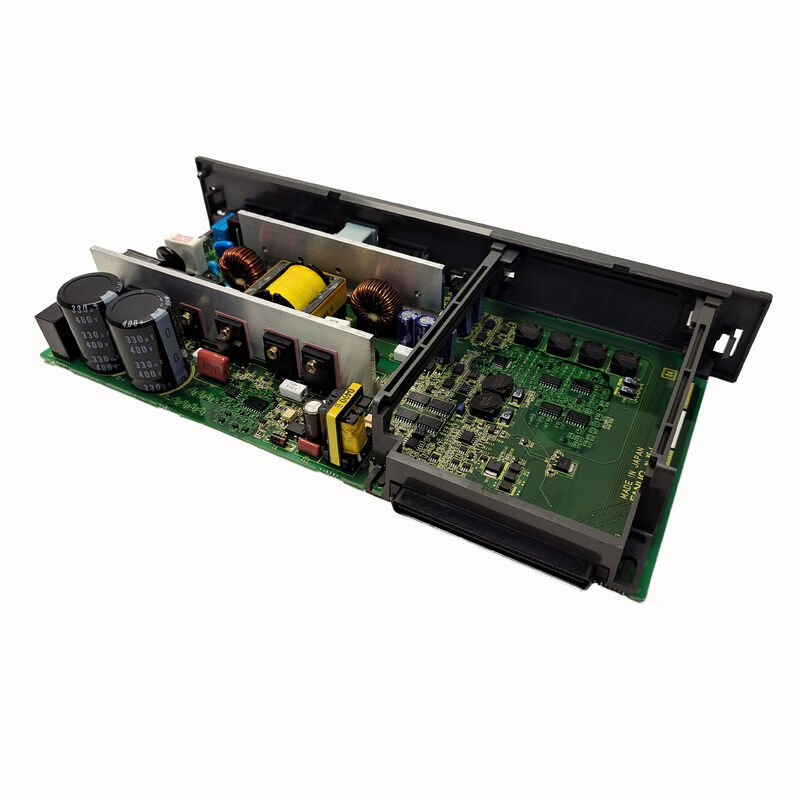

A16B-2203-0662 | FANUC হল SVM1-160i সার্ভো ওয়্যারিং বোর্ড — A06B-6114-H106 / 160A পিক / কন্ট্রোল PCB A20B-2100-0740

SVM1-160i — উচ্চ-বর্তমান একক-অক্ষ মডিউল

FANUC αis SVM1-160i (A06B-6114-H106) αis একক-অক্ষ সার্ভো পরিবর্ধক পরিসরে দ্বিতীয়-সর্বোচ্চ বর্তমান রেটিংকে প্রতিনিধিত্ব করে — 160A পিক সার্ভো আউটপুট ভারী মেশিন টুল অ্যাক্সে বড়-ফ্রেমের সার্ভো মোটর চালানোর জন্য।

প্রেক্ষাপটের জন্য, SVM1-20i (20A) থেকে SVM1-360i (360A) এর মাধ্যমে সম্পূর্ণ αis SVM1 রেঞ্জ স্কেল। SVM1-160i এর 160A এটিকে হেভি-ডিউটি ​​অঞ্চলে রাখে — এই মডিউলটি নির্বাচন করে এমন মেশিনগুলি অন্তর্ভুক্ত করে:

বড় অনুভূমিক মেশিনিং কেন্দ্র:X এবং Y অক্ষগুলি যথেষ্ট টেবিল ভর সহ, দ্রুত ট্র্যাভার্স ত্বরণের জন্য উচ্চ শিখর টর্কের প্রয়োজন।

ভারী-শুল্ক ঘূর্ণমান টেবিল:বৃহৎ প্যালেট চেঞ্জার বা বহুমুখী ফিক্সচারের জন্য পজিশনিং সিস্টেম যেখানে প্যালেট সমাবেশ ভর টেকসই উচ্চ সার্ভো কারেন্টের দাবি করে।

বড় নাকাল মেশিন অক্ষ:যেখানে উল্লেখযোগ্য নাকাল শক্তির অধীনে নির্ভুল অবস্থানের জন্য উচ্চ কারেন্ট এবং উচ্চ সার্ভো কঠোরতা উভয়ই প্রয়োজন।

A16B-2203-0662 হল এই 160A মডিউলের জন্য ওয়্যারিং বোর্ড — SVM1-160i হাউজিং-এর ভিতরে সমস্ত উচ্চ-কারেন্ট সংযোগ হার্ডওয়্যার প্রদান করে।

কী স্পেসিফিকেশন

α হল SVM1 ওয়্যারিং বোর্ড ফ্যামিলি — বর্তমান রেটিং-এর সাথে বোর্ডের মিল

αis SVM1 পরিসরের প্রতিটি বর্তমান রেটিং একটি নির্দিষ্ট তারের বোর্ড ব্যবহার করে, যখন নিয়ন্ত্রণ PCB রেটিং জুড়ে ভাগ করা যেতে পারে:

SVM1-160i-এর 160A রেটিং-এর জন্য IGBT ডিভাইস, বাস কন্ডাক্টর এবং বর্তমান সেন্সরগুলি 40A বা 80A মডিউলগুলির তুলনায় শারীরিকভাবে বড় - যে কারণে ওয়্যারিং বোর্ড (A16B-2203-0662) এর নিম্ন-কারেন্ট থেকে একটি স্বতন্ত্র অংশ নম্বর।

অ্যাপ্লিকেশন দৃশ্যকল্প

SVM1-160i সার্ভো ওয়্যারিং বোর্ডের ত্রুটি:একটি FANUC α is SVM1-160i মডিউল (A06B-6114-H106) তারের বোর্ডে চিহ্নিত একটি ত্রুটি তৈরি করে — একটি IGBT গেট সংযোগ ব্যর্থতা যা একটি পর্যায়ে ড্রাইভের আউটপুটকে বাধা দেয়। A16B-2203-0662 প্রতিস্থাপিত হয়, সঠিক তিন-ফেজ সার্ভো আউটপুট পুনরুদ্ধার করে।

ভারী অক্ষ সার্ভো ড্রাইভ রক্ষণাবেক্ষণ:একটি বড় অনুভূমিক মেশিনিং সেন্টারের ভারী X-অক্ষ সার্ভো মডিউল নির্ধারিত রক্ষণাবেক্ষণের মধ্য দিয়ে যায়। ওয়্যারিং বোর্ড A16B-2203-0662 সম্পূর্ণ অভ্যন্তরীণ বোর্ড সেট পুনর্নবীকরণ হিসাবে নিয়ন্ত্রণ বোর্ড A20B-2100-0740 এর পাশাপাশি প্রতিস্থাপিত হয়েছে।

FAQ

প্রশ্ন 1: A16B-2203-0662 কি SVM1-160i এর জন্য নির্দিষ্ট, নাকি এটি অন্যান্য αis SVM1 রেটিং কভার করে?

A16B-2203-0662 শুধুমাত্র SVM1-160i (A06B-6114-H106) এর জন্য নির্দিষ্ট ওয়্যারিং বোর্ড। FANUC α এর রক্ষণাবেক্ষণ ম্যানুয়াল (B-65285EN/03) নিশ্চিত করে যে প্রতিটি বর্তমান রেটিং তার নিজস্ব ওয়্যারিং বোর্ড ব্যবহার করে — 40i এর জন্য 0660, 80i এর জন্য 0661, 160i এর জন্য 0662, 360i এর জন্য 0625। এই বোর্ড রেটিং মধ্যে বিনিময়যোগ্য নয়.

প্রশ্ন 2: A16B-2203-0662-এর সাথে যুক্ত হওয়া নিয়ন্ত্রণ PCB কী?

FANUC α রক্ষণাবেক্ষণ ম্যানুয়াল নিশ্চিত করে: SVM1-160i (A06B-6114-H106) তারের বোর্ড ব্যবহার করেA16B-2203-0662এবং PCB নিয়ন্ত্রণ করুনA20B-2100-0740. A20B-2100-0740 SVM1-160i উভয়ের জন্যই সাধারণ, এই 160A মডিউলের জন্য HRV বর্তমান নিয়ন্ত্রণ এবং FSSB ইন্টারফেস প্রদান করে।

Q3: SVM1-160i-এর ভিতরে A16B-2203-0662 অ্যাক্সেস করার আগে কী স্রাব নিরাপত্তা প্রযোজ্য?

SVM1-160i তে ছোট SVM1 ভেরিয়েন্টের চেয়ে একটি বড় ক্যাপাসিটর ব্যাঙ্ক রয়েছে, উচ্চ পাওয়ার রেটিং এর কারণে। একই বাস ভোল্টেজে ডিসি বাসে আরও শক্তি সঞ্চিত হয়। FANUC রক্ষণাবেক্ষণ ম্যানুয়াল এর নির্ধারিত ডিসচার্জ অপেক্ষার সময় অনুসরণ করুন এবং মডিউল হাউজিং খোলার আগে একটি ক্যালিব্রেটেড ডিসি ভোল্টমিটার দিয়ে যাচাই করুন।

Q4: A16B-2203-0662 প্রতিস্থাপনের জন্য কি সার্ভো অক্ষ পরামিতি পুনরায় প্রবেশের প্রয়োজন হয়?

নং সার্ভো প্যারামিটার (মোটর আইডি, এনকোডারের ধরন, লাভ, বর্তমান সীমা) CNC এর প্রধান পরামিতি মেমরিতে থাকে। ওয়্যারিং বোর্ড প্রতিস্থাপন কোনো সঞ্চিত পরামিতি প্রভাবিত করে না। প্রতিস্থাপন ফিট করার পরে এবং মডিউলটি পুনরুদ্ধার করার পরে, CNC FSSB সার্ভো যোগাযোগ পুনরায় স্থাপন করে এবং 160A অক্ষের জন্য বিদ্যমান পরামিতিগুলি প্রয়োগ করে।

প্রশ্ন 5: A16B-2203-0662 কি শুধুমাত্র αis সিরিজে ব্যবহৃত হয়, নাকি স্ট্যান্ডার্ড αi (নন-S) সিরিজেও?

A16B-2203-0662 αis সিরিজ SVM1-160i (A06B-6114-H106) এর জন্য নিশ্চিত করা হয়েছে। স্ট্যান্ডার্ড αi SVM1 সিরিজ (A06B-6096-H105 SVM1-80 এর জন্য 80A তে SVM1 সবচেয়ে বড় স্ট্যান্ডার্ড হিসাবে) 80A-তে শীর্ষে রয়েছে — কোন স্ট্যান্ডার্ড αi SVM1-160i নেই। 160i উপাধিটি αis বর্ধিত সিরিজের জন্য একচেটিয়া। A16B-2203-0662 তাই α-নির্দিষ্ট।
