| উৎপত্তি স্থল | জাপান |
| পরিচিতিমুলক নাম | FANUC |
| সাক্ষ্যদান | CE ROHS |
| মডেল নম্বার | A16B-2203-0661 |

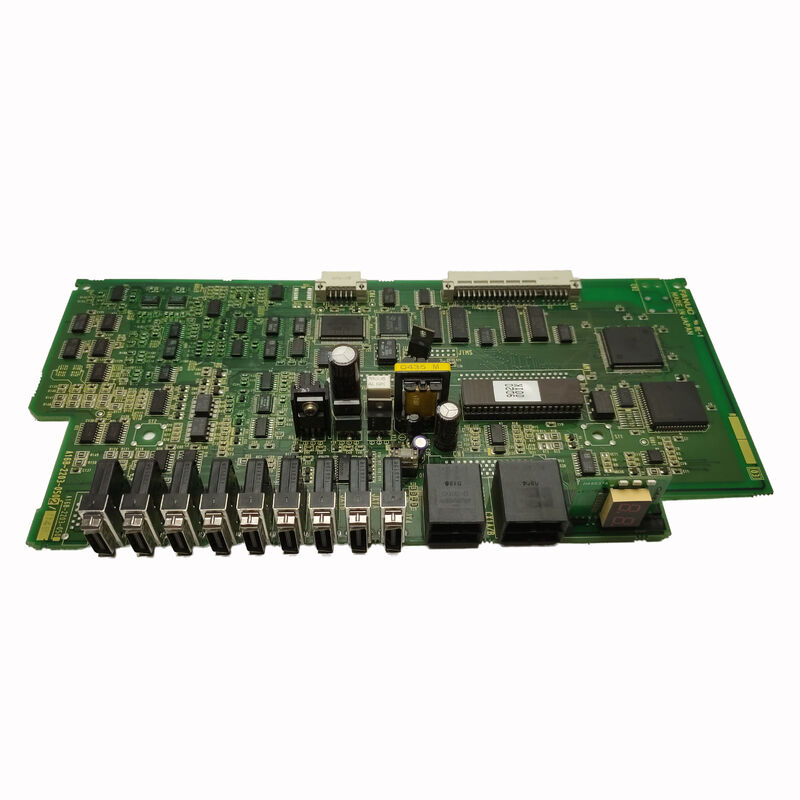

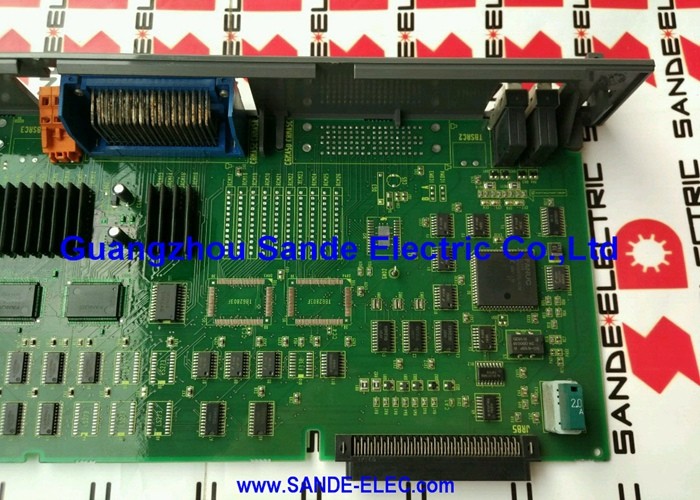

দ্যFANUC A16B-2203-0661এটি FANUC-এর A16B-2203 বোর্ড পরিবারের একটি পাওয়ার সাপ্লাই PCB। এটি একটি সিরিজ যা উভয় কার্যকরী নিয়ন্ত্রণ বোর্ড (মনিটর PCB, অক্ষ সম্প্রসারণ বোর্ড,FANUC এর CNC এবং রোবট নিয়ামক পণ্য লাইনের জন্য যোগাযোগ ইন্টারফেস) এবং পাওয়ার সাপ্লাই বোর্ড.
পাওয়ার সাপ্লাই বোর্ডটি নিয়ামকের বৈদ্যুতিক স্থাপত্যের একটি মৌলিক ভূমিকা পালন করেঃ সিস্টেমের অন্য যে কোন বোর্ড ∙ সিপিইউ, সার্ভো ইন্টারফেস, I/O বোর্ড,অপারেটর প্যানেল সংযোগ নির্ভর করে শক্তি সরবরাহ স্থিতিশীল প্রদান করতে, সঠিকভাবে নিয়ন্ত্রিত DC ভোল্টেজ নির্দিষ্ট tolerances মধ্যে।
FANUC's controller power supply designs convert the incoming AC supply (typically 200–240VAC in the machines where FANUC controllers are most commonly found) through a regulated switching converter topology to produce the multiple DC voltage rails required by the system's electronics.
স্যুইচিং কনভার্টার পদ্ধতিটি পুরানো রৈখিক নিয়ন্ত্রক পদ্ধতির পরিবর্তে উচ্চ দক্ষতা প্রদান করে (পিএসইউ একটি প্রদত্ত আউটপুট পাওয়ারের জন্য কম অপচয় তাপ উত্পাদন করে),একটি বিস্তৃত ইনপুট ভোল্টেজ সহনশীলতা (সিস্টেমটি ম্যানুয়াল ভোল্টেজ সমন্বয় ছাড়াই পুরো আন্তর্জাতিক এসি সরবরাহ পরিসরে স্থিতিশীল থাকে), এবং লোড ট্রানজিয়েন্টের দ্রুত প্রতিক্রিয়া (কনভার্টারটির কন্ট্রোল লুপটি নতুন মডিউলটি বর্তমান গ্রহণের সময় মাইক্রোসেকেন্ডের মধ্যে স্যুইচিং ডিউটি চক্রকে সামঞ্জস্য করে,নিয়ন্ত্রণ সার্কিটগুলিতে লজিক্যাল ত্রুটির কারণ হতে পারে এমন ভোল্টেজ ড্রপগুলি প্রতিরোধ করা).
The A16B-2203-0661's placement within the controller — whether it is a standalone PSU board or integrated into a backplane assembly — follows the standard FANUC physical mounting practice for its generation.
অন্যান্য A16B-2203 পাওয়ার বোর্ডের মত (বিশেষ করে R-J3iB এর জন্য -0370 এবং R-30iA/R-30iB এর জন্য -0910)-0661 নিয়ামকের তাপীয় পরিবেশে তার পূর্ণ নামমাত্র আউটপুট শক্তি অবিচ্ছিন্নভাবে সরবরাহ করার জন্য ডিজাইন করা হয়েছে, সুরক্ষা সার্কিটগুলির সাথে যা কোনও ক্ষতি হওয়ার আগে ওভারলোড, ওভারভোল্টেজ এবং ওভারটেম্পারেচার অবস্থার প্রতিক্রিয়া জানায়।
| প্যারামিটার | মূল্য |
|---|---|
| ফাংশন | পাওয়ার সাপ্লাই পিসিবি |
| সিরিজ | A16B-2203 |
| আউটপুট রেল | মাল্টি-রেল ডিসি (5V, ±15V, 24V সাধারণ) |
| ইনপুট | 200 ′′ 240VAC |
| সুরক্ষা | ওভিপি, ওসিপি, ওটিপি |
| উৎপত্তি | জাপান |
সিএনসি এবং রোবট নিয়ামক রক্ষণাবেক্ষণের শ্রেণিবিন্যাসে, পাওয়ার সাপ্লাই বোর্ডটি সমালোচনামূলকতার শীর্ষে রয়েছে।একটি ব্যর্থ পাওয়ার সাপ্লাই বোর্ড পুরো নিয়ামককে সম্পূর্ণভাবে বন্ধ করে দেয় ✓ কোনও সিপিইউ কার্যকর নয়, সার্ভো কন্ট্রোল নেই, অপারেটর প্যানেলের কোন সাড়া নেই।
প্রতিটি ডাউনস্ট্রিম বোর্ড, মডিউল, এবং সার্কিট সমানভাবে প্রভাবিত হয় কারণ তারা সব একই শক্তি উৎস ভাগ।
এটি পাওয়ার সাপ্লাই বোর্ডকে উভয়ই সিস্টেমের সবচেয়ে গুরুত্বপূর্ণ বোর্ড করে তোলে (কারণ অন্য সবকিছুর উপর নির্ভর করে) এবং, বাস্তবে,একটি আরো ঘন ঘন প্রতিস্থাপিত বোর্ড কারণ এটি অবস্থার যে উপাদান পরিধান ত্বরান্বিত সহ্য করে.
প্রাথমিক পরিধান প্রক্রিয়া হল ইলেক্ট্রোলাইটিক ক্যাপাসিটরগুলির তাপীয় চক্র।
ইলেক্ট্রোলাইটিক ক্যাপাসিটারগুলি পাওয়ার সাপ্লাই সার্কিটগুলির ওয়ার্কহর্স। তারা কনভার্টারটির সুইচিং চক্রের সময় শক্তি সঞ্চয় করে, আউটপুট ভোল্টেজ রিপল ফিল্টার করে,এবং ক্ষণস্থায়ী লোড পরিবর্তন সময় স্থিতিশীল সরবরাহ ভোল্টেজ বজায় রাখা.
তাদের মধ্যে একটি তরল ইলেক্ট্রোলাইট রয়েছে যা তাদের ধারণক্ষমতা এবং ESR (সমতুল্য সিরিজ প্রতিরোধ) এর জন্য অপরিহার্য এবং এই ইলেক্ট্রোলাইটটি সময়ের সাথে সাথে ধীরে ধীরে বাষ্পীভূত হয়,বিশেষ করে উচ্চ তাপমাত্রায়.
যেমন ইলেক্ট্রোলাইট হ্রাস পায়, ক্যাপাসিট্যান্স হ্রাস পায় এবং ESR বৃদ্ধি পায় যা বর্ধিত আউটপুট ভোল্টেজ রিপল, অবনমিত ট্রানজিশন রেসপন্স,এবং অবশেষে অনিশ্চয়তা বা নিয়ন্ত্রিত আউটপুট সম্পূর্ণ ব্যর্থতা.
ইলেক্ট্রোলাইটের বাষ্পীভবনের হার তাপমাত্রার উপর নির্ভরশীলঃ ক্যাপাসিটরের নামমাত্র তাপমাত্রার উপরে প্রতিটি 10 ডিগ্রি সেলসিয়াস অপারেটিং তাপমাত্রার বৃদ্ধির জন্য, পরিষেবা জীবন প্রায় অর্ধেক হয়।
সিএনসি এবং রোবট কন্ট্রোলারগুলি বায়ু-কন্ডিশনহীন উত্পাদন পরিবেশে ইনস্টল করা হয়, বা অপর্যাপ্ত শীতল বায়ু প্রবাহের সাথে ক্যাবিনেট কনফিগারেশনে, ক্যাপাসিটর বৃদ্ধির ত্বরান্বিত হতে পারে।
একটি ভাল-শীতল, তাপমাত্রা নিয়ন্ত্রিত পরিবেশে 15~20 বছর নির্ভরযোগ্য পরিষেবা প্রদান করে এমন একটি পাওয়ার সাপ্লাই একটি গরম উদ্ভিদ পরিবেশে 8~10 বছরে ক্যাপাসিটর ব্যর্থতার লক্ষণগুলি প্রদর্শন করতে পারে।
পাওয়ার সাপ্লাই ব্যর্থতা যা ত্রুটির প্রকৃতিকে প্রতিফলিত করে এমন বৈশিষ্ট্যযুক্ত উপসর্গগুলির সাথে উপস্থিতঃ
কন্ট্রোল পাওয়ারের সম্পূর্ণ ক্ষতিঃপ্রধান সরবরাহ প্রয়োগ করা হলে নিয়ামকটি মোটেই চালু হয় না। সমস্ত সূচক আলো বন্ধ, অপারেটর প্যানেল অন্ধকার, এবং কোন শীতল ভ্যান চালু নেই।এটি একটি সম্পূর্ণ পিএসইউ ব্যর্থতার ইঙ্গিত দেয়, একটি বিস্ফোরিত প্রাথমিক ফিউজ, বা ইনপুট rectifier একটি বিপর্যয়কর ব্যর্থতা।
সম্পূর্ণ ব্যর্থতা প্রায়ই হঠাৎ ঘটে, কখনও কখনও একটি শক্তি উত্থান বা ঝাঁকুনির ঘটনা অনুসরণ করে।
বিরতিপূর্ণ এলার্ম সহ অস্থির সিস্টেমঃকন্ট্রোলারটি চালিত হয় কিন্তু এলোমেলো বিপদাশঙ্কা তৈরি করে যা কোনও নির্দিষ্ট মেশিন ফাংশনের সাথে সম্পর্কিত নয়, পাওয়ার চক্রটি সাফ করে এবং অনির্দেশ্যভাবে পুনরাবৃত্তি করে।
This is the classic presentation of age-related capacitor degradation — the PSU's output voltage is within specification at light load and room temperature but droops out of specification under full module loading or at elevated cabinet temperature.
সিএনসি মডিউলগুলির ডিজিটাল লজিক সার্কিটগুলি সরবরাহ ভোল্টেজের প্রতি সংবেদনশীল। +5V রেলের এমনকি 5% স্ল্যাপ লজিক ত্রুটির কারণ হতে পারে যা সিস্টেম অ্যালার্ম বা অনিয়মিত প্রোগ্রাম সম্পাদনের মতো প্রকাশ করে।
অতিরিক্ত তাপমাত্রা এলার্মঃPSU এর তাপ সুরক্ষা সার্কিট সনাক্ত করে যে সুইচিং ট্রানজিস্টর বা ট্রান্সফরমার তার নিরাপদ তাপমাত্রা অতিক্রম করছে এবং সরবরাহ বন্ধ করে দেয়।
এটি ক্যাবিনেটের ভিতরে একটি ব্যর্থ শীতলতা ফ্যান নির্দেশ করতে পারে, বাতাসের পথ ব্লক,অথবা বোর্ডে নিজেই বর্ধিত শক্তি অপচয় কারণ অবনমিত উপাদান যা একই আউটপুট শক্তি বজায় রাখার জন্য স্বাভাবিকের চেয়ে বেশি তাপ উত্পাদন করছে.
একটি আউটপুট রেল ব্যর্থ হয়েছেঃকন্ট্রোলারটি আংশিকভাবে চালিত হয়, কিছু ফাংশন কাজ করে, অন্যরা না।
+5V রেলটি সুস্থ হতে পারে (সিপিইউ এবং লজিক কাজ করে) যখন +24V রেল অনুপস্থিত (আই/ও বোর্ড এবং রিলে সার্কিট সাড়া দেয় না) ।
এই নির্বাচনী ব্যর্থতা পাওয়ার সাপ্লাই সার্কিটের একটি নির্দিষ্ট শাখার দিকে নির্দেশ করে এবং সাধারণত উপাদান স্তরে মেরামতযোগ্য।
A16B-2203-0661 এর পরিষেবা জীবন প্রাক-সক্রিয় রক্ষণাবেক্ষণ অনুশীলনের মাধ্যমে বাড়ানো যেতে পারেঃ
কর্মক্ষম তাপমাত্রার জন্য নির্ধারিত নতুন উপাদান ব্যবহার করে পিএসইউর ইলেক্ট্রোলাইটিক ক্যাপাসিটরগুলির সম্পূর্ণ পুনর্বিবেচনা সবচেয়ে কার্যকর প্রতিরোধমূলক পদক্ষেপ।বেশিরভাগ বিশেষজ্ঞ FANUC মেরামতের কেন্দ্রে PSU সংস্কারের একটি স্ট্যান্ডার্ড অংশ হিসাবে ক্যাপাসিটার প্রতিস্থাপন অন্তর্ভুক্ত রয়েছে, উপসর্গগুলি উপস্থাপন করা যাই হোক না কেন।
১০ বছরের ব্যবধানে (বা তাপমাত্রার পরিবেশে দ্রুততর) এটি সক্রিয়ভাবে সম্পাদন করা সবচেয়ে সাধারণ ব্যর্থতা মোডকে অপ্রত্যাশিত উত্পাদন বন্ধের কারণ হওয়ার আগে দূর করে দেয়।
ক্যাবিনেটের কুলিং রক্ষণাবেক্ষণ ∙ ক্যাবিনেটের কুলিং ভ্যানগুলি কার্যকর, বায়ু ফিল্টারগুলি পরিষ্কার এবং বায়ু প্রবাহকে সীমাবদ্ধ করে না তা নিশ্চিত করা,এবং যে নিয়ামক ক্যাবিনেটের এলাকায় পরিবেষ্টিত তাপমাত্রা ক্রমাগত CNC এর নামমাত্র অপারেটিং তাপমাত্রা .
ক্যাপাসিটরের জীবন তীব্র তাপমাত্রার উপর নির্ভরশীল; পিএসইউর অপারেটিং তাপমাত্রার প্রতিটি ডিগ্রি হ্রাস ক্যাপাসিটরের পরিষেবা জীবনকে পরিমাপযোগ্যভাবে বাড়িয়ে তোলে।
প্রশ্ন ১ঃ কন্ট্রোলারটি অল্প সময়ের জন্য চালু হয় এবং তারপর বন্ধ হয়ে যায়, শীতল করার জন্য ফ্যানগুলি দৃশ্যমানভাবে এক বা দুই সেকেন্ডের জন্য চলছে। এটি কি পিএসইউর ত্রুটি?
এই উপসর্গ ∙ সংক্ষিপ্ত পাওয়ার আপ অনুসরণ অবিলম্বে বন্ধ ∙ একটি ওভারলোড সুরক্ষা ট্রিপের সাথে সামঞ্জস্যপূর্ণ। পিএসইউ শুরু, মডিউল শক্তি সরবরাহ,এটি সনাক্ত করে যে মোট বর্তমানের প্রবাহ তার অতিরিক্ত বর্তমান সুরক্ষা থ্রেশহোল্ড অতিক্রম করে, এবং ক্ষতি রোধে বন্ধ করে দেয়।
সাধারণ কারণঃ একটি শর্ট মডিউল (বিপর্যস্ত মডিউল সনাক্ত করার জন্য একের পর এক মডিউল ইনস্টল করুন), পিএসইউ এর আউটপুট ফিল্টারে একটি ব্যর্থ ক্যাপাসিটর যা স্টার্টআপে ক্ষণস্থায়ী শর্ট হিসাবে উপস্থিত হয়,অথবা বয়স্ক সেন্সর রেজিস্টারগুলির কারণে PSU এর বর্তমান সীমা প্রান্তিকের প্রকৃত অবনতি.
সমস্ত ডাউনস্ট্রিম মডিউল অপসারণ এবং কেবলমাত্র পিএসইউ চালু করা (যদি নকশাটি এটির অনুমতি দেয়) ত্রুটিটি পিএসইউতে বা মডিউলে রয়েছে কিনা তা বিচ্ছিন্ন করতে সহায়তা করে।
প্রশ্ন ২ঃ ইনস্টলেশনের আগে A16B-2203-0661 পরীক্ষা করার জন্য একটি বেঞ্চ মাল্টিমিটার ব্যবহার করা যেতে পারে?
A multimeter can verify output voltages if the board can be powered up on a bench with a dummy load that approximates the controller's real load — testing unloaded or with minimal load may show correct voltages even if the PSU cannot maintain regulation under real load conditions due to marginal capacitors.
একটি বেঞ্চ পরীক্ষা কোনও পরীক্ষার চেয়ে বেশি তথ্যবহুল, তবে চূড়ান্ত পরীক্ষাটি সম্পূর্ণ মডিউল পরিপূরক ইনস্টল করা প্রকৃত নিয়ামকটিতে অপারেশন।
যদি কোনও মেরামতের কেন্দ্রে একটি FANUC পরীক্ষার প্ল্যাটফর্ম পাওয়া যায়, তাহলে এটি চালানের আগে বোর্ডের কর্মক্ষমতা সম্পর্কে সর্বোচ্চ নির্ভরযোগ্যতা প্রদান করে।
প্রশ্ন 3: A16B-2203-0661 প্রতিস্থাপনের পরে, CNC- তে কোন পরামিতি বা সেটিংস পুনরায় কনফিগার করা উচিত?
পাওয়ার সাপ্লাই বোর্ড নিজেই কোন প্রোগ্রামযোগ্য ডেটা বা সেটিংস ধারণ করে না এটি কোন মেমরি এবং কোন ব্যবহারকারী কনফিগারযোগ্য রেজিস্টার আছে। এটি প্রতিস্থাপন করার জন্য CNC এর কোন পরামিতি পরিবর্তন প্রয়োজন হয় না।যদি পিএসইউ ব্যর্থতা সুরক্ষা সার্কিট প্রতিক্রিয়া আগে CNC এর পাওয়ার রেল উপর একটি অনিয়ন্ত্রিত ভোল্টেজ ঘটনা সৃষ্টি করার জন্য যথেষ্ট গুরুতর ছিল, এসআরএএম মডিউল (প্যারামিটার এবং প্রোগ্রাম স্টোরেজ) এর ডেটা দুর্নীতি সম্ভব।
একটি হার্ড ব্যর্থতার পরে কোনও পিএসইউ প্রতিস্থাপনের পরে, মেশিনটি উত্পাদনে ফিরিয়ে আনার আগে সর্বশেষ পরিচিত-ভাল ব্যাকআপের সাথে সমালোচনামূলক মানগুলি পরীক্ষা করে যাচাই করুন যে সমস্ত সিএনসি পরামিতি অক্ষত রয়েছে.
প্রশ্ন 4: A16B-2203-0661 এর জন্য সঠিক প্রতিস্থাপন PSU ভোল্টেজ রেটিং কিভাবে নিশ্চিত করা হয়?
এই পিএসইউটি স্ট্যান্ডার্ড FANUC নিয়ামক ইনপুট ভোল্টেজ ব্যাপ্তির জন্য ডিজাইন করা হয়েছে, যা আন্তর্জাতিক শিল্প সরবরাহ ভোল্টেজ ব্যাপ্তি জুড়ে সাধারণত 200-240VAC।
A16B-2203-0661 একটি স্থির কনফিগারেশন বোর্ড এবং সমর্থিত পরিসরের মধ্যে বিভিন্ন সরবরাহ ভোল্টেজের জন্য ভোল্টেজ পরিসীমা নির্বাচন বা জাম্পার সেটিং প্রয়োজন হয় না।
বোর্ডের ইনপুট ভোল্টেজ স্পেসিফিকেশন FANUC এর পণ্য ডকুমেন্টেশন বা বোর্ডের মূল লেবেল থেকে নিশ্চিত করা হয়।
মেশিনের বৈদ্যুতিক ডকুমেন্টেশনে সিএনসির পাওয়ার সাপ্লাই সংযোগ ডায়াগ্রামটি ইনপুট ভোল্টেজের স্পেসিফিকেশনও সনাক্ত করে।
প্রশ্ন 5: A16B-2203-0661 যদি একটি বিপর্যয়কর উপাদান ব্যর্থতার পরিবর্তে ক্যাপাসিটর সমস্যার কারণে ব্যর্থ হয় তবে কি এটি মেরামতযোগ্য?
হ্যাঁ. ক্যাপাসিটর ব্যর্থতা একটি পিএসইউ বোর্ডের জন্য সবচেয়ে সহজ মেরামতের দৃশ্যকল্পগুলির মধ্যে একটি। ব্যর্থ ক্যাপাসিটরগুলি চাক্ষুষ পরিদর্শনের মাধ্যমে সনাক্ত করা যায় (উচ্চতর বা ফুটো শীর্ষ),উপযুক্ত পরীক্ষক দিয়ে ESR পরিমাপ, অথবা কেবল বয়সের ভিত্তিতে নির্ধারিত প্রতিস্থাপন দ্বারা।
বিশেষজ্ঞ FANUC মেরামতের কেন্দ্রগুলি মূল ভোল্টেজ রেটিং, ক্যাপাসিট্যান্স, তাপমাত্রা রেটিং এবং শারীরিক মাত্রাগুলির সাথে মেলে এমন ক্যাপাসিটারগুলি ব্যবহার করে এই মেরামতের রুটিন সম্পাদন করে।
একটি উপযুক্ত মেরামতের কেন্দ্র থেকে সম্পূর্ণরূপে পুনরায় ক্যাপযুক্ত এবং পরীক্ষিত A16B-2203-0661 সম্পূর্ণ বাজার মূল্যে একটি নতুন বা অতিরিক্ত বোর্ড সরবরাহের জন্য একটি কার্যকর এবং ব্যয়-কার্যকর বিকল্প।
