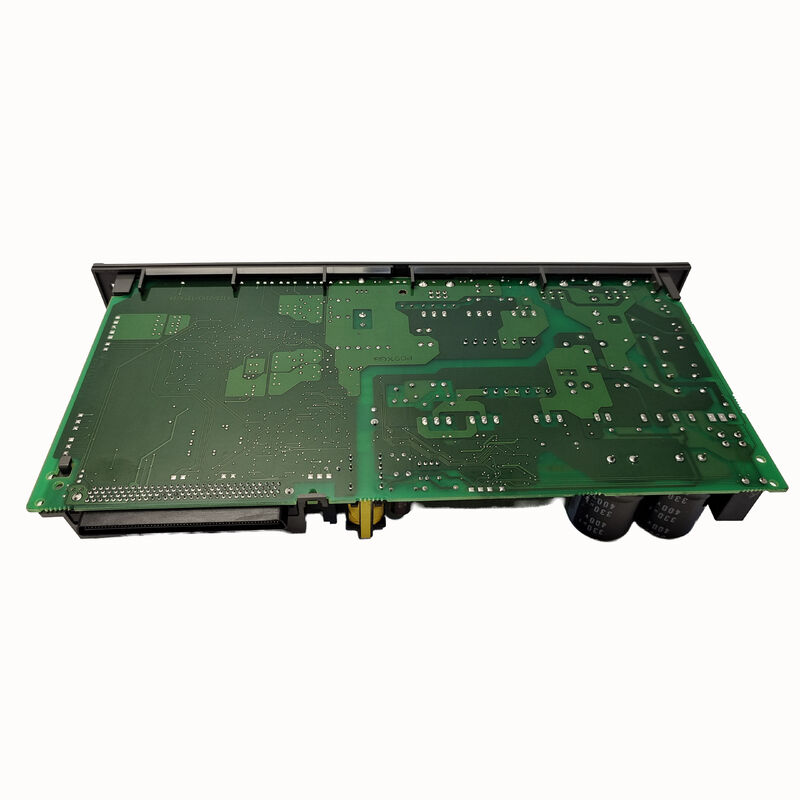

FANUC বোর্ড A16B-2203-0651 A16B22030651 A16B-22O3-O651

A16B-2203-0651 | FANUC αi SPM-5.5i স্পিন্ডল মডিউল ওয়্যারিং বোর্ড — A06B-6111-H006 / 5.5kW / নিয়ন্ত্রণ PCB A20B-2100-0800

SPM-5.5i — সবচেয়ে সাধারণ ছোট-মেশিন স্পিন্ডল রেটিং

αi SPM A06B-6111 সিরিজের মধ্যে, 5.5kW তে SPM-5.5i (A06B-6111-H006) কম্প্যাক্ট এবং মাঝারি আকারের CNC মেশিন টুলের বিস্তৃত পরিসরে ব্যবহৃত একটি অবস্থান দখল করে। 5.5kW এর জন্য যথেষ্ট:

ছোট সিএনসি মেশিনিং সেন্টার:40-টেপার স্পিন্ডল সহ উল্লম্ব মেশিনিং কেন্দ্রগুলি কাটার মাঝারি গভীরতায় অ্যালুমিনিয়াম, হালকা খাদ, এবং প্লাস্টিকের মেশিনিং চলছে। 5.5kW স্পিন্ডেল এই উপকরণগুলিতে পূর্ণ-গতির অপারেশন সমর্থন করে।

সিএনসি টার্নিং সেন্টার:ইস্পাত এবং অ্যালুমিনিয়ামে উচ্চ-গতির বাঁক — 5.5kW আউটপুট উচ্চ-পাওয়ার স্পিন্ডল ড্রাইভের তাপ এবং শক্তি ব্যবস্থাপনা জটিলতা ছাড়াই এই উপকরণগুলিতে আক্রমণাত্মক বাঁক সমর্থন করে।

কমপ্যাক্ট 5-অক্ষ মেশিন:জটিল অংশের আকারের জন্য ছোট 5-অক্ষের মেশিন যেখানে স্পিন্ডল খুব কমই তার তাপীয় সীমাতে ঠেলে দেয় এবং 5.5kW পর্যাপ্ত হেডরুম সরবরাহ করে।

A16B-2203-0651 এই সাধারণ SPM ভেরিয়েন্টটি পরিবেশন করে — এটিকে αi SPM পরিবারে আরও ঘন ঘন প্রয়োজনীয় ওয়্যারিং বোর্ড স্পেয়ারগুলির মধ্যে একটি করে তোলে।

কী স্পেসিফিকেশন

একাধিক SPM রেটিং জুড়ে এক নিয়ন্ত্রণ PCB — মূল পরিষেবা সুবিধা

সমগ্র A16B-2203-065x ওয়্যারিং বোর্ড পরিবার একই নিয়ন্ত্রণ PCB (A20B-2100-0800) শেয়ার করে। এই আর্কিটেকচারটি একটি ব্যবহারিক পরিষেবা সুবিধা প্রদান করে:

একটি উৎপাদন সুবিধার জন্য বিভিন্ন স্পিন্ডেল আকারের (কিছু 2.2kW, কিছু 5.5kW, কিছু 11kW), শুধুমাত্রএক নিয়ন্ত্রণ পিসিবি মডেলসব কভার করে। ওয়্যারিং বোর্ড রেটিং দ্বারা পৃথক (2.2kW এর জন্য 0650, 5.5kW এর জন্য 0651), কিন্তু নিয়ন্ত্রণ বোর্ড অভিন্ন।

একটি টাকু পরিবর্ধক ত্রুটি নির্ণয় করার সময়:

• ত্রুটিটি তারের বোর্ডে থাকলে:রেটিং-নির্দিষ্ট ওয়্যারিং বোর্ড অর্ডার করুন (SPM-5.5i এর জন্য A16B-2203-0651)
• যদি দোষ নিয়ন্ত্রণ বোর্ডে থাকে:একটি A20B-2100-0800 অর্ডার করুন — এটি 065x/062x পরিসরে সমস্ত SPM রেটিং প্রদান করে

এই মডুলার ডিজাইন একাধিক SPM পাওয়ার রেটিং কভার করার জন্য প্রয়োজনীয় অতিরিক্ত বোর্ড ইনভেন্টরিকে কমিয়ে দেয়।

অ্যাপ্লিকেশন দৃশ্যকল্প

CNC মেশিনিং সেন্টারে SPM-5.5i স্পিন্ডল ফল্ট:একটি FANUC αi SPM-5.5i স্পিন্ডল পরিবর্ধক একটি সংযোগকারী-সম্পর্কিত ত্রুটি তৈরি করে — মডিউলের তারের বোর্ড টার্মিনালে স্পিন্ডল মোটর তারের সংযোগ বিরতিহীন প্রতিরোধ দেখায়। A16B-2203-0651 প্রতিস্থাপন করা হয়েছে, সংযোগের ত্রুটি সমাধান করে।

নতুন মেশিন বিল্ডে স্পিন্ডল ড্রাইভ কমিশনিং:একটি নতুন CNC মেশিনিং সেন্টার ইনস্টল করার জন্য একটি মেশিন নির্মাতার ইনস্টলেশন পরিচালনার সময় ক্ষতিগ্রস্ত একটি SPM-5.5i মডিউলের জন্য A16B-2203-0651 প্রতিস্থাপনের প্রয়োজন হয়।

FAQ

প্রশ্ন 1: 5.5kW স্পিন্ডেলের জন্য A16B-2203-0651 (স্ট্যান্ডার্ড 200V) এবং A16B-2203-0820 (HV সংস্করণ) এর মধ্যে পার্থক্য কী?

A16B-2203-0820 হল SPM-5.5HVi (A06B-6121-H006)-এর ওয়্যারিং বোর্ড — 5.5kW স্পিন্ডেল মডিউলের 400–480VAC উচ্চ ভোল্টেজ সংস্করণ। A16B-2203-0651 স্ট্যান্ডার্ড 200VAC সংস্করণের (A06B-6111-H006) জন্য। এই দুটি একই স্পিন্ডেল পাওয়ার লেভেল কিন্তু ভিন্ন ইনপুট ভোল্টেজ পরিবেশন করে — এগুলো বিনিময়যোগ্য নয়।

প্রশ্ন 2: A16B-2203-0651 প্রতিস্থাপনের জন্য কি স্পিন্ডেল প্যারামিটার পরিবর্তনের প্রয়োজন হয়?

নং স্পিন্ডল প্যারামিটারগুলি CNC প্রধান মেমরিতে সংরক্ষণ করা হয়। প্রতিস্থাপন A16B-2203-0651 ফিট করার পরে এবং মডিউলটিকে পরিষেবাতে পুনরুদ্ধার করার পরে, CNC তার সিরিয়াল স্পিন্ডল যোগাযোগ পুনরায় লোড করে এবং বিদ্যমান স্পিন্ডেল পরামিতিগুলি স্বয়ংক্রিয়ভাবে প্রয়োগ করে।

প্রশ্ন 3: SPM-5.5i কোন স্পিন্ডেল মোটর চালায়?

SPM-5.5i 5.5kW শ্রেণীতে রেট করা FANUC αi সিরিজের স্পিন্ডেল মোটর চালায় — মোটর যেমন αiS 6/4000, αiS 8/4000, বা সমতুল্য রেটযুক্ত αi স্পিন্ডেল মোটর। এই মোটরগুলি কম্প্যাক্ট সিএনসি মেশিনিং সেন্টার এবং টার্নিং সেন্টারে স্পিন্ডেলগুলিকে শক্তি দেয়।

প্রশ্ন 4: SPM-5.5i-এর ভিতরে কন্ট্রোল PCB-এর সাথে ওয়্যারিং বোর্ড কীভাবে সংযোগ করে?

A16B-2203-0651 ওয়্যারিং বোর্ড এবং A20B-2100-0800 নিয়ন্ত্রণ PCB মডিউল হাউজিংয়ের মধ্যে বোর্ড-টু-বোর্ড সংযোগকারীর মাধ্যমে অভ্যন্তরীণভাবে সংযোগ করে। কন্ট্রোল PCB ওয়্যারিং বোর্ডের উপর বা তার সংলগ্ন মাউন্ট করে, অভ্যন্তরীণ সংযোগকারীগুলি নিয়ন্ত্রণ বোর্ড থেকে তারের বোর্ডের পাওয়ার ডিভাইসগুলিতে গেট ড্রাইভ সংকেত স্থানান্তর করে এবং তারের বোর্ড থেকে কারেন্ট সেন্সর ফিডব্যাক কন্ট্রোল বোর্ডে ফিরে আসে।
