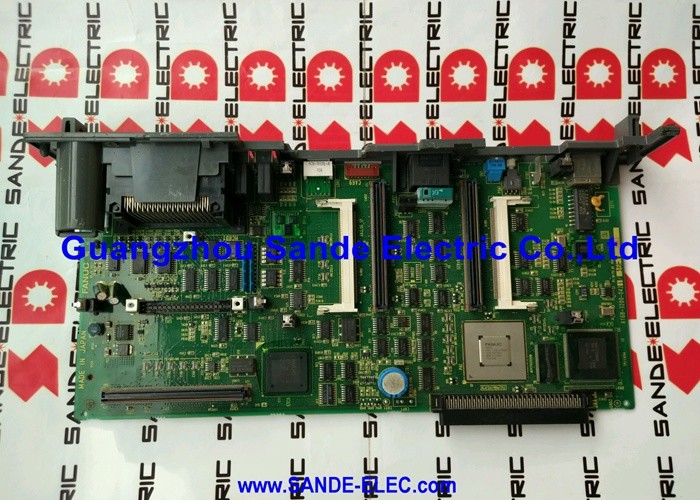

FANUC বোর্ড A16B-2203-0650 A16B22030650 A16B-22O3-O65O

A16B-2203-0650 | FANUC αi SPM-2.2i স্পিন্ডল মডিউল ওয়্যারিং বোর্ড — A06B-6111-H002 / 2.2kW / নিয়ন্ত্রণ PCB A20B-2100-0800

SPM-2.2i — αi স্পিন্ডল রেঞ্জের প্রবেশ বিন্দু

FANUC αi স্পিন্ডল পাওয়ার মডিউল (SPM) A06B-6111 সিরিজ একটি একক পণ্য পরিবারের মধ্যে 2.2kW থেকে 55kW পর্যন্ত স্পিন্ডল ড্রাইভ অ্যামপ্লিফায়ারকে কভার করে। SPM-2.2i (A06B-6111-H002) এই রেঞ্জের মধ্যে সবচেয়ে ছোট — হালকা স্পিন্ডেল মোটর অ্যাপ্লিকেশনের জন্য উপযুক্ত যেখানে 2.2kW একটানা ড্রাইভ পাওয়ার মেশিনিং প্রয়োজনীয়তা পূরণ করে।

A06B-6111 সিরিজ স্ট্যান্ডার্ড 200VAC (তিন-ফেজ) ইনপুট ব্যবহার করে, এটি 200V সরবরাহ অঞ্চলে ইনস্টল করা মেশিনগুলির জন্য উপযুক্ত স্পিন্ডেল ড্রাইভ করে। এর আউটপুট FANUC αi সিরিজের এসি স্পিন্ডেল মোটর চালায়।

A16B-2203-0650 হল এই 2.2kW মডিউলের জন্য ওয়্যারিং বোর্ড — শারীরিক PCB স্তর যা সমস্ত বাহ্যিক সংযোগকারীকে হোস্ট করে এবং SPM-2.2i হাউজিংয়ের মধ্যে স্পিন্ডল মোটর কারেন্ট, ডিসি বাস সরবরাহ এবং এনকোডার ফিডব্যাক সংযোগগুলিকে রুট করে।

কী স্পেসিফিকেশন

αi SPM ওয়্যারিং বোর্ড পরিবার — A16B-2203-065x

A16B-2203-065x রেঞ্জ হল αi SPM সিরিজের (A06B-6111) ছোট রেটিংগুলির জন্য ওয়্যারিং বোর্ড পরিবার:

সমস্ত চারটি রূপ একই নিয়ন্ত্রণ PCB (A20B-2100-0800) ব্যবহার করে। ওয়্যারিং বোর্ড রেটিংগুলির মধ্যে পরিবর্তিত হয় কারণ পাওয়ার উপাদানগুলির শারীরিক আকার — IGBT ডিভাইস, বাস কন্ডাক্টর এবং তাপ ব্যবস্থাপনা হার্ডওয়্যার — পাওয়ার রেটিং সহ স্কেল।

অ্যাপ্লিকেশন দৃশ্যকল্প

SPM-2.2i স্পিন্ডল মডিউল ওয়্যারিং বোর্ডের ত্রুটি:একটি A06B-6111-H002 স্পিন্ডল মডিউল ব্যবহার করে একটি ছোট CNC টার্নিং সেন্টার তারের বোর্ডের মোটর সংযোগকারী এলাকায় স্পিন্ডল মোটর আউটপুট সমস্যাগুলি বিকাশ করে। A16B-2203-0650 প্রতিস্থাপিত হয়, সঠিক টাকু আউটপুট পুনরুদ্ধার করে।

ড্রাইভ মডিউল পুনর্নবীকরণ:একটি SPM-2.2i মডিউল ওভারহোল করা একটি বিশেষজ্ঞ CNC পরিষেবা কেন্দ্র সম্পূর্ণ অভ্যন্তরীণ বোর্ড পুনর্নবীকরণের অংশ হিসাবে A16B-2203-0650 ওয়্যারিং বোর্ড প্রতিস্থাপন করে।

FAQ

প্রশ্ন 1: A16B-2203-0650 কি A16B-2203-0651 (SPM-5.5i ওয়্যারিং বোর্ড) এর সাথে বিনিময়যোগ্য?

না। একই নিয়ন্ত্রণ PCB (A20B-2100-0800) ব্যবহার করা সত্ত্বেও, প্রতিটি ওয়্যারিং বোর্ড তার নির্দিষ্ট SPM পাওয়ার রেটিং-এর সাথে মিলে যায়। SPM-2.2i ওয়্যারিং বোর্ড (0650) এবং SPM-5.5i ওয়্যারিং বোর্ডে (0651) বিভিন্ন IGBT ডিভাইসের পদচিহ্ন এবং বর্তমান-বহনকারী হার্ডওয়্যার মিটমাট করার জন্য বিভিন্ন শারীরিক বিন্যাস রয়েছে। তারা বিনিময়যোগ্য নয়।

প্রশ্ন 2: SPM-2.2i-এর কি আলাদা PSM (পাওয়ার সাপ্লাই মডিউল) প্রয়োজন?

হ্যাঁ। A06B-6111 SPM একটি বাহ্যিক PSM থেকে তার DC বাস গ্রহণ করে — এতে কোনো সমন্বিত পাওয়ার সাপ্লাই নেই। পিএসএম এসি মেইন সরবরাহ থেকে নিয়ন্ত্রিত ডিসি বাস তৈরি করে; SPM এই বাস থেকে টেনে নেয় এবং স্পিন্ডেল মোটরের জন্য পরিবর্তনশীল-ফ্রিকোয়েন্সি এসি-তে রূপান্তর করে।

Q3: A16B-2203-0650 প্রতিস্থাপন করা কি স্পিন্ডেল প্যারামিটারগুলিকে প্রভাবিত করে?

না। স্পিন্ডল প্যারামিটার (গতি সীমা, গিয়ার অনুপাত, মোটরের ধরন, ত্বরণ) CNC-এর প্রধান প্যারামিটার মেমরিতে সংরক্ষিত থাকে। তারের বোর্ড প্রতিস্থাপন সঞ্চিত পরামিতি প্রভাবিত করে না। প্রতিস্থাপন ফিট করার পরে, CNC সিরিয়াল স্পিন্ডেল যোগাযোগ পুনরায় স্থাপন করে এবং বিদ্যমান পরামিতিগুলি প্রয়োগ করে।

প্রশ্ন 4: A16B-2203-0650 অ্যাক্সেস করার আগে কোন ডিসচার্জ পদ্ধতি প্রযোজ্য?

SPM-2.2i-এ একটি DC বাস ক্যাপাসিটর ব্যাঙ্ক রয়েছে যা মেইন পাওয়ার অপসারণের পরে বিপজ্জনক ভোল্টেজ ধরে রাখে। হাউজিং খোলার আগে বা অভ্যন্তরীণ বোর্ডগুলি পরিচালনা করার আগে A06B-6111-H002 মডিউলের জন্য FANUC রক্ষণাবেক্ষণ ম্যানুয়াল এর ডিসচার্জ অপেক্ষা পদ্ধতি অনুসরণ করুন।

প্রশ্ন 5: SPM-2.2i (A16B-2203-0650 ওয়্যারিং বোর্ড) সাধারণত কোন স্পিন্ডেল মোটর চালায়?

SPM-2.2i 2.2kW আউটপুট ক্লাসে FANUC αi সিরিজের স্পিন্ডেল মোটরগুলির সাথে মিলে যায় - সাধারণত αiS 2.2/10000, αiS 3/6000, বা একইভাবে রেট করা αi স্পিন্ডেল মোটর রেঞ্জের মোটর। এই মোটরগুলি ছোট-ফ্রেমের CNC মেশিনগুলিকে শক্তি দেয় যেখানে 2.2kW মেশিন প্রয়োগের জন্য যথেষ্ট।
