| উৎপত্তি স্থল | জাপান |
| পরিচিতিমুলক নাম | FANUC |
| সাক্ষ্যদান | CE ROHS |
| মডেল নম্বার | A16B-2203-0640 |
পার্ট নম্বরঃA16B-2203-0640
নির্মাতাঃFANUC কর্পোরেশন (জাপান)

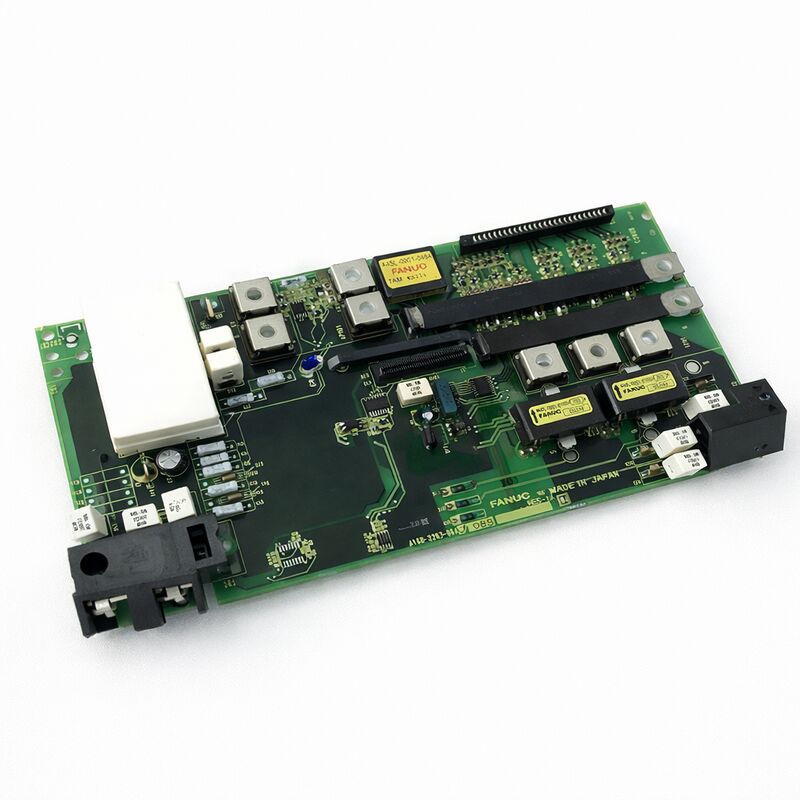

পণ্যের ধরনঃপাওয়ার সাপ্লাই ওয়্যারিং PCB (প্রিন্ট সার্কিট বোর্ড)
সিরিজ:আলফা i (αi)
A16B-2203-0640 হল FANUC এর আলফা আই পাওয়ার সাপ্লাই মডিউলগুলির ভিতরে লাগানো পাওয়ার ওয়্যারিং পিসিবি যা 200 ভিএসি থ্রি-ফেজ ইনপুট সহ 5.5 কিলোওয়াট নামক।
এই বোর্ডটি পিএসএমআই (পাওয়ার সাপ্লাই মডিউল আই) হাউজিংয়ের অভ্যন্তরে অভ্যন্তরীণ পাওয়ার রুটিং, সিগন্যাল কন্ডিশনার এবং নিয়ন্ত্রণ ইন্টারফেস ফাংশনগুলি পরিচালনা করে।
এটি পিএসএমআই ইউনিটের জন্য একটি উপাদান-স্তরের রিপ্লেস ডিভাইস, একটি স্বতন্ত্র ডিভাইস নয়, তবে একটি অভ্যন্তরীণ পিসিবি যা পুরো পাওয়ার সাপ্লাই মডিউল সমন্বয়কে প্রতিস্থাপন না করে সার্ভিসিংয়ের সময় প্রতিস্থাপন করা যায়।
ফ্যানুকের আলফা আই পাওয়ার সাপ্লাই মডিউল হল আলফা আই ড্রাইভ সিস্টেমের সক্রিয় ফ্রন্ট-এন্ড ডিসি বাস সাপ্লাই ইউনিট।
তারা ইনকামিং থ্রি-ফেজ এসি সাপ্লাই সংশোধন করে, ভাগ করা ডিসি বাস ভোল্টেজ বজায় রাখে এবং সক্রিয়ভাবে সার্ভো অক্ষগুলি থেকে পুনরুদ্ধার করা ব্রেকিং শক্তিকে এসি সাপ্লাইতে ফিরিয়ে দেয়।তারের PCB মডিউল উচ্চ ভোল্টেজ শক্তি বিভাগ এবং তার নিয়ন্ত্রণ ইলেকট্রনিক্স মধ্যে ইন্টারফেস স্তর.
এটি সিগন্যাল পাথ, সুরক্ষা সার্কিট এবং সহায়ক শক্তি বিতরণ বহন করে যা মডিউলটি পরিচালনা করতে নির্ভর করে।
এই বোর্ডটি A06B-6110-H006, A06B-6115-H006 এবং A06B-6140-H006 সহ 200 VAC ইনপুট শ্রেণীর বেশ কয়েকটি FANUC PSMi ইউনিট ভেরিয়েন্টে পাওয়া যায়।
এগুলির প্রত্যেকটি FANUC আলফা আই ড্রাইভ পরিবারের ৫.৫ কিলোওয়াট, ২০০ ভিএসি, পাওয়ার-পুনরুদ্ধারযোগ্য পাওয়ার সাপ্লাই মডিউল।
| প্যারামিটার | মূল্য |
|---|---|
| পার্ট নম্বর | A16B-2203-0640 |
| নির্মাতা | FANUC কর্পোরেশন |
| পণ্যের ধরন | পাওয়ার সাপ্লাই ওয়্যারিং পিসিবি |
| বোর্ড সিরিজ | A16B-2203 |
| ড্রাইভ সিরিজ | FANUC আলফা i (αi) |
| হোস্ট মডিউল ইনপুট | 200 ভিএসি, 3-ফেজ |
| হোস্ট মডিউল রেটিং | 5.5 কিলোওয়াট |
| হোস্ট মডিউল প্রকার | শক্তি পুনরুদ্ধারকারী (পিএসএমআই) |
| সামঞ্জস্যপূর্ণ ইউনিট | A06B-6110-H006, A06B-6115-H006, A06B-6140-H006 |
| পুনর্জন্ম পদ্ধতি | এসি সরবরাহের সক্রিয় প্রত্যাবর্তন |
| ঠান্ডা | ফ্যান-কুলড মডিউল (ফ্যান বিচ্ছিন্ন ছাড়া প্রতিস্থাপনযোগ্য) |
| সিএনসি যোগাযোগ | ফাইবার অপটিক লিঙ্ক |
| উৎপত্তি | জাপান |
| অপারেটিং তাপমাত্রা | ০ ০ ৫৫°সি |
| সংরক্ষণ তাপমাত্রা | -২০ ০৬০°সি |
| আর্দ্রতা | 75% RH সর্বোচ্চ (অ-কন্ডেনসিং) |
| উপলভ্য অবস্থা | নতুন / পুনর্নির্মাণ / মেরামত |
ফ্যানুক আলফা আই ড্রাইভ সিস্টেমে, পিএসএমআই প্রধান এসি পাওয়ার সাপ্লাইয়ের একমাত্র সংযোগ পয়েন্ট। ক্যাবিনেটের সমস্ত সার্ভো এবং স্পিন্ডল এম্প্লিফায়ার মডিউলগুলি পিএসএমআই থেকে তাদের ডিসি বাস শক্তি পান।
পিএসএমআই একটি নিয়ন্ত্রিত ডিসি বাসকে তিন-ফেজ ইনপুটটি সংশোধন করে typically সাধারণত ২00 ভিএসি ইনপুট ক্লাসের মডিউলগুলির জন্য 283 থেকে 339 ভিডিসি এবং সংযুক্ত এম্প্লিফায়ারগুলির জন্য সেই বাসটি বজায় রাখে।
A06B-6110-H006 পরিবারের 5.5 kW রেটিং এই মডিউলগুলিকে আলফা আই পিএসএমআই পরিসরের ছোট প্রান্তে রাখে।
এগুলি মোটর মোট লোড সীমিত মোটর লোডের সাথে ড্রাইভ সিস্টেমগুলির জন্য উপযুক্ত, এক-অক্ষ বা হালকা দ্বি-অক্ষের কনফিগারেশন, বা মটরযুক্ত মেশিনগুলির জন্য যা একই সাথে ভারী ত্বরণের প্রয়োজন হয় না।বৃহত্তর মেশিনগুলি বিভিন্ন তারের পিসিবি সহ উচ্চতর রেটযুক্ত পিএসএমআই ইউনিট ব্যবহার করে.
A16B-2203-0640 হ'ল অভ্যন্তরীণ PCB যা PSMi কে এই ফাংশনগুলি সম্পাদন করতে সক্ষম করে।
এই বোর্ডটি সরিয়ে ফেলুন এবং পিএসএমআই কাজ করতে পারে না। একটি ত্রুটিযুক্ত প্রতিস্থাপন করুন এবং পিএসএমআই সম্পূর্ণ প্রতিস্থাপন মডিউল সরবরাহের ব্যয় এবং নেতৃত্বের সময়ের একটি ভগ্নাংশে পরিষেবাতে ফিরে আসে।
শক্তি পুনরুদ্ধার হল আলফা আই পিএসএমআই এর একটি সংজ্ঞায়িত বৈশিষ্ট্য। যখন একটি সার্ভো অক্ষ হ্রাস পায়, তখন মোটর একটি জেনারেটরের কাজ করে।
মেশিনের চলন্ত অংশ এবং মোটর রোটারের গতিশক্তি বৈদ্যুতিক শক্তিতে রূপান্তরিত হয়। একটি প্রতিরোধী ব্রেকিং সিস্টেমে, এই শক্তি একটি নিষ্কাশন প্রতিরোধক মধ্যে তাপ হিসাবে dissipates।
পিএসএমআই-তে, পাওয়ার সেকশনের একটি সক্রিয় ফ্রন্ট-এন্ড সার্কিট এই শক্তি ক্যাপচার করে এবং এটিকে এসি সরবরাহ গ্রিডে ফিড করে।
এই পুনরুদ্ধার ফাংশনটি ঘন ঘন ত্বরণ এবং হ্রাস চক্রের সাথে মেশিনে শক্তি খরচ হ্রাস করে।
এটি প্রতিরোধমূলক ব্রেকিংয়ের তাপীয় বোঝা দূর করে, যা ক্যাবিনেটের তাপমাত্রা এবং অন্যান্য উপাদানগুলিতে তাপীয় চাপ হ্রাস করে।
A16B-2203-0640 তারের PCB PSMi এর সামগ্রিক সার্কিট আর্কিটেকচারের অংশ হিসাবে এই পুনর্জন্মমূলক ফাংশন সমর্থন করে।
এটি সক্রিয় ফ্রন্ট-এন্ড স্টেজ এবং মডিউলের কন্ট্রোল সার্কিট্রিগুলির মধ্যে ইন্টারফেস পাথ সরবরাহ করে।
ফ্যানুকের আলফা আই ড্রাইভ সিস্টেম পিএসএমআই এবং এম্প্লিফায়ার মডিউলগুলির মধ্যে যোগাযোগের জন্য ফাইবার অপটিক ক্যাবল ব্যবহার করে।
ফাইবার অপটিক লিঙ্কগুলি গ্রাউন্ড লুপ সমস্যাগুলি দূর করে, ড্রাইভ ক্যাবিনেটের বৈদ্যুতিকভাবে কঠোর পরিবেশে গোলমাল প্রতিরোধের ব্যবস্থা করে এবং সংকেত হ্রাস ছাড়াই দীর্ঘ ক্যাবল রানগুলিকে অনুমতি দেয়।
A16B-2203-0640 এই যোগাযোগ স্থাপত্যের সাথে PSMi এর অভ্যন্তরীণ নকশার অংশ হিসাবে ইন্টারফেস করে।
আলফা আই পিএসএমআই পরিবারের একটি উল্লেখযোগ্য পরিষেবাযোগ্য বৈশিষ্ট্যঃ মডিউলটি ভেঙে ফেলা ছাড়াই শীতল ভ্যানগুলি প্রতিস্থাপন করা যেতে পারে।
ফ্যান ব্যর্থতা ড্রাইভ ক্যাবিনেটের উপাদানগুলিতে একটি সাধারণ ক্ষেত্র ব্যর্থতা মোড।
A replaceable fan that can be swapped during scheduled maintenance — without disturbing the power connections or removing the module from the cabinet — significantly simplifies thermal maintenance on these units.
A16B-2203-0640 তারের পিসিবি প্রতিস্থাপন একটি উপাদান স্তরের মেরামত। এর অর্থ পিএসএমআই হাউজিং খুলতে এবং মডিউলের ভিতরে কাজ করা। একটি পদ্ধতি যা যথাযথ সতর্কতা প্রয়োজন,উপযুক্ত সরঞ্জাম, এবং FANUC ড্রাইভ হার্ডওয়্যারের সাথে পরিচিত।
মডিউল খোলার আগে প্রধান পাওয়ার বাস সম্পূর্ণরূপে নিষ্কাশন করা আবশ্যক।
বাস ক্যাপাসিটরগুলি স্রাব করার সময় পাওয়ার বন্ধ হওয়ার পরে ডিসি বাস ভোল্টেজ বেশ কয়েক মিনিটের জন্য উপস্থিত থাকে।
এই মেরামতের পথটি যখন PSMi মডিউলের পাওয়ার বিভাগ এবং বাহ্যিক হার্ডওয়্যার ভাল অবস্থায় থাকে এবং ত্রুটিটি বিশেষভাবে তারের পিসিবিতে বিচ্ছিন্ন হয় তখন এটি ন্যায়সঙ্গত।ওয়্যারিং পিসিবি সঙ্গে সাধারণত যুক্ত ত্রুটি নিয়ন্ত্রণ সংকেত ব্যর্থতা অন্তর্ভুক্ত, সুরক্ষা সার্কিট ত্রুটি, এবং সহায়ক শক্তি বিতরণ ব্যর্থতা।
এই বোর্ডে ত্রুটি রয়েছে তা নিশ্চিত করুন এগিয়ে যাওয়ার আগে একটি সম্পূর্ণ পিএসএমআই মডিউল এক্সচেঞ্জ উপযুক্ত পথ হতে পারে যখন ত্রুটিটি তারের বোর্ডের পরিবর্তে উচ্চ-ভোল্টেজ পাওয়ার বিভাগে থাকে।
প্রশ্ন 1: পিএসএমআই একটি এলইডি অ্যালার্ম দেখায় তবে কোনও ড্রাইভ সিস্টেমের ত্রুটি উপস্থিত নেই। A16B-2203-0640 এর কারণ হতে পারে?
ডাউনস্ট্রিম এম্প্লিফায়ার ত্রুটি ছাড়াই পিএসএমআই এলইডি অ্যালার্মগুলি প্রায়শই ড্রাইভ সিস্টেমের পরিবর্তে পাওয়ার সাপ্লাই মডিউলের অভ্যন্তরীণ সার্কিটারি নির্দেশ করে।
তারের পিসিবি নিয়ন্ত্রণ সংকেত এবং সুরক্ষা সার্কিটগুলি পরিচালনা করে these এই পথগুলির ত্রুটিগুলি অগত্যা পরিবর্ধক মডিউলগুলিকে ট্রিগার না করে পিএসএমআই-স্তরের অ্যালার্ম তৈরি করে।
ওয়্যারিং বোর্ডটি প্রভাবিত উপাদান কিনা তা নির্ধারণ করার আগে ত্রুটি বিভাগটি সনাক্ত করতে অ্যালফা আই রক্ষণাবেক্ষণ ম্যানুয়ালের সাথে অ্যালার্ম এলইডি প্যাটার্নটি পরীক্ষা করুন।
প্রশ্ন ২ঃ বিদ্যুৎ বন্ধ হওয়ার পরেই কি A16B-2203-0640 প্রতিস্থাপনের জন্য পিএসএমআই হাউজিং খোলা নিরাপদ?
না, পিএসএমআই এর ভিতরে ডিসি বাস ক্যাপাসিটারগুলি পাওয়ার অফ হওয়ার পর কয়েক মিনিট চার্জ ধরে রাখে।
Wait until the DC bus voltage has discharged to a safe level — confirmed by measuring across the DC bus terminals with an appropriately rated voltmeter — before opening the module or handling internal components.
কেবলমাত্র সময়ের উপর নির্ভর করবেন না; সর্বদা পরিমাপ করুন।
প্রশ্ন ৩ঃ A16B-2203-0640 কোন নির্দিষ্ট PSMi ইউনিট ভেরিয়েন্টে ইনস্টল করা আছে?
এই ক্যাবলিং পিসিবি FANUC Alpha i PSMi 5.5 kW, 200 VAC পাওয়ার সাপ্লাই মডিউলগুলিতে লাগানো হয়েছেঃ A06B-6110-H006, A06B-6115-H006, এবং A06B-6140-H006.
প্রতিস্থাপন পিসিবি কেনার আগে মডিউল লেবেলের সাথে সর্বদা নির্দিষ্ট ইউনিট স্পেসিফিকেশন নিশ্চিত করুন।
প্রশ্ন 4: A16B-2203-0640 প্রতিস্থাপনের পরিবর্তে মেরামত করা যেতে পারে?
ত্রুটির উপর নির্ভর করে উপাদান স্তরের মেরামত কখনও কখনও বেতার পিসিবিগুলির জন্য কার্যকর। ক্ষতিগ্রস্থ প্যাসিভ উপাদান, ব্যর্থ সুরক্ষা ডিভাইস এবং ক্ষয়যুক্ত সংযোগকারী পরিচিতিগুলি সম্ভাব্য মেরামতযোগ্য।
ফ্যানুকের নিজস্ব আইসি বা ক্ষতিগ্রস্ত পিসিবি ট্রেস জড়িত ত্রুটিগুলি হতে পারে না।
বিদ্যুতের ত্রুটির কারণে আগুন বা আর্কিং ক্ষতিগ্রস্থ বোর্ডটি মেরামত করার পরিবর্তে প্রতিস্থাপন করা উচিত ¢ এই ধরনের ঘটনাগুলির পরে সাবস্ট্র্যাট অখণ্ডতা অনুমান করা যায় না।
প্রশ্ন 5: তারের পিসিবি প্রতিস্থাপনের পরে, পিএসএমআই এর জন্য কোনও প্যারামিটার সেটআপ বা সূচনা প্রয়োজন?
পিএসএমআই ওয়্যারিং পিসিবি সিএনসি মেমরি মডিউলের মতো একইভাবে নিয়ামক পরামিতি বহন করে না।
ইনস্টলেশনের পরে, LED এলার্ম ছাড়াই মডিউলটি পরিষ্কারভাবে চালিত হয় এবং ড্রাইভ সিস্টেমটি চালিত হলে DC বাস ভোল্টেজ তার স্বাভাবিক নিয়ন্ত্রিত স্তরে পৌঁছেছে তা নিশ্চিত করুন।
ফাইবার অপটিক লিঙ্কের মাধ্যমে সঠিক সিএনসি-থ্রাইভ যোগাযোগ যাচাই করুন। FROM মডিউল পুনরায় লোডের সমতুল্য কোনও সফ্টওয়্যার লোডিং পদ্ধতির প্রয়োজন নেই।
