1000 ওয়াট FANUC এম্প্লিফায়ার PCB বোর্ড A16B-2203-0501 OEM

A16B-2203-0501∙ FANUC আলফা স্পিন্ডল ড্রাইভ বোর্ড A06B-6102 সিরিজ / 6102 স্পিন্ডল এম্প্লিফায়ার ওয়্যারিং পিসিবি / সিএনসি মেশিন টুল রিপেয়ার

A06B-6102 FANUC আলফা স্পিন্ডল এম্প্লিফায়ার

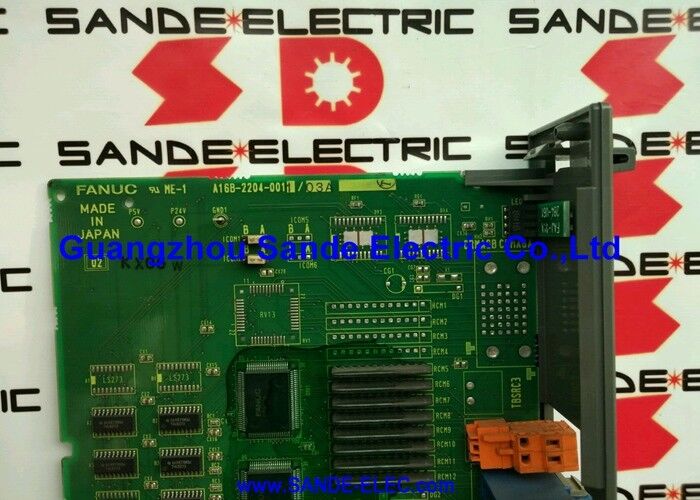

A16B-2203-0501 হল FANUC আলফা স্পিন্ডল এম্প্লিফায়ার মডিউলগুলির ভিতরে তারের / পাওয়ার ইন্টারফেস পিসিবি A06B-6102 সিরিজের মধ্যে।A06B-6102 সিরিজটি আলফা-আই স্পিন্ডল সিরিজ (A06B-6111 এবং A06B-6141) এর আগে এবং FANUC এর আলফা স্পিন্ডল ড্রাইভ প্রযুক্তির প্রথম প্রজন্মের প্রতিনিধিত্ব করে.

A06B-6102 পরিবারের আলফা স্পিন্ডল এম্প্লিফায়ারগুলি সিএনসির স্পিন্ডল স্পিড কমান্ডগুলিকে পরিবর্তনশীল ফ্রিকোয়েন্সিতে রূপান্তর করে,পরিবর্তনশীল ভোল্টেজ এসি আউটপুট ️ মেশিনের পুরো গতি পরিসীমা জুড়ে এবং ওরিয়েন্টেশন এবং স্টিক ট্যাপিং অপারেশনগুলির মাধ্যমে এসি স্পিন্ডল মোটরের গতি এবং টর্ক সঠিকভাবে নিয়ন্ত্রণ করা.

মূল বৈশিষ্ট্যাবলী

স্পিন্ডল এম্প্লিফায়ার ফাংশন সমর্থিত

A06B-6102 এম্প্লিফায়ার এবং এর A16B-2203-0501 ড্রাইভ বোর্ড সিএনসি স্পিন্ডল অপারেশনগুলির সম্পূর্ণ পরিসীমা সমর্থন করেঃ

ভেরিয়েবল রেটঃসিএনসির এস-ফাংশন থেকে গতির কমান্ড গ্রহণ করা এবং মেশিনিং চক্র জুড়ে বিভিন্ন কাটিয়া লোডের বিরুদ্ধে কমান্ডযুক্ত গতি বজায় রাখা।

স্পিন্ডল ওরিয়েন্টেশনঃস্বয়ংক্রিয় সরঞ্জাম পরিবর্তন জন্য একটি সুনির্দিষ্ট কৌণিক অবস্থানে spindle বন্ধ করা ¢ ড্রাইভ বোর্ডের গেট ড্রাইভ সার্কিট নিয়ন্ত্রণ IGBT সুইচিং যে নিয়ন্ত্রিত বিলম্ব এবং অবস্থান রাখা সক্ষম.

স্টিক ট্যাপিং:ফ্লোটিং ট্যাপ হোল্ডার ছাড়াই থ্রেড কাটার জন্য সিঙ্ক্রোনাইজড স্পিন্ডল এবং জেড-অক্ষের গতি A16B-2203-0501 সরবরাহ করে এমন গেট ড্রাইভ সার্কিটগুলির মাধ্যমে রিয়েল-টাইম টর্ক নিয়ন্ত্রণের প্রয়োজন।

অ্যাপ্লিকেশন দৃশ্যকল্প

স্পিন্ডল ড্রাইভ বোর্ডের ত্রুটি √ মেশিনিং সেন্টারঃFANUC-নিয়ন্ত্রিত মেশিনিং সেন্টারে একটি A06B-6102 স্পিন্ডল এম্প্লিফায়ার মোটর সক্ষম করার সময় স্পিন্ডল অ্যালার্ম তৈরি করে। স্পিন্ডল মোটর এবং এনকোডার যাচাই করার পরে,A16B-2203-0501 ড্রাইভ বোর্ড ত্রুটি হিসাবে চিহ্নিত করা হয়. প্রতিস্থাপন সঠিক স্পিন্ডল এম্প্লিফায়ার অপারেশন পুনরুদ্ধার.

A06B-6102 স্পিন্ডল এম্প্লিফায়ার পুনর্নির্মাণঃএকটি A06B-6102 স্পিন্ডল এম্প্লিফায়ারটি একটি ব্যাপক পাওয়ার স্টেজ পুনর্নবীকরণের অংশ হিসাবে একটি টেকনিশিয়ান A16B-2203-0501 এবং স্পিন্ডল নিয়ন্ত্রণ PCB এর সাথে প্রতিস্থাপন করে।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: A16B-2203-0501 একই এম্প্লিফায়ারের স্পিন্ডল কন্ট্রোল পিসিবি থেকে কীভাবে আলাদা?

A16B-2203-0501 পাওয়ার হার্ডওয়্যার পরিচালনা করে IGBT গেট ড্রাইভ রুটিং, বর্তমান সেন্সর সংকেত পথ, এবং ইনভার্টার ব্রিজ থেকে ত্রুটি সংকেত সংগ্রহ।স্পিন্ডল নিয়ন্ত্রণ PCB নিয়ন্ত্রণ অ্যালগরিদম পরিচালনা করে, গতি লুপ, সিএনসি থেকে সিরিয়াল স্পিন্ডল যোগাযোগ, এবং স্পিন্ডল ওরিয়েন্টেশন লজিক। উভয় বোর্ড সঠিক পরিবর্ধক অপারেশন জন্য প্রয়োজন হয়।পাওয়ার স্টেজ এলার্ম (আইজিবিটি সম্পর্কিত) সাধারণত তারের বোর্ডকে জড়িত করে; যোগাযোগ বা গতি লুপ এলার্ম নিয়ন্ত্রণ PCB জড়িত।

প্রশ্ন ২ঃ FANUC CNC সিস্টেমে কোন স্পিন্ডল এলার্ম কোড A16B-2203-0501 ত্রুটি নির্দেশ করে?

স্পিন্ডল পাওয়ার স্টেজের ত্রুটিগুলি সিএনসি ডিসপ্লেতে এসপি-সিরিজের অ্যালার্ম কোডগুলি তৈরি করে typically সাধারণত স্পিন্ডল ইনভার্টার, আইজিবিটি বা হার্ডওয়্যার-স্তরের স্পিন্ডল এম্প্লিফায়ার ত্রুটিগুলি নির্দেশ করে এসপি 1 এক্সএক্সএক্স কোড।এই অ্যালার্ম স্পিন্ডল সক্রিয় অবিলম্বে প্রদর্শিততারা স্পিন্ডল ওভারলোড বা ওভারস্পিড অ্যালার্ম থেকে আলাদা (যা লোডের অধীনে চলার সময় ঘটে) ।FANUC স্পিন্ডল এম্প্লিফায়ার এলার্ম কোড তালিকা নির্দিষ্ট ত্রুটি অবস্থান সনাক্ত করে.

প্রশ্ন 3: A16B-2203-0501 কি A16B-2203-0500 (পরবর্তী বোর্ড) এর সাথে বিনিময়যোগ্য?

উভয় বোর্ড A16B-2203-050x স্পিন্ডল ড্রাইভ বোর্ড পরিসরে রয়েছে এবং A06B-6102 পরিবারকে পরিবেশন করে।তারা সঠিকভাবে বিনিময়যোগ্য কিনা তারা 6102 সিরিজের মধ্যে বিভিন্ন স্পিন্ডল এম্প্লিফায়ার পাওয়ার রেটিং বা হার্ডওয়্যার সংশোধনগুলি পরিবেশন করে কিনা তা নির্ভর করেইনস্টল করা বোর্ডের লেবেল এবং প্রযোজ্য FANUC আলফা স্পিন্ডল এম্প্লিফায়ার রক্ষণাবেক্ষণ ম্যানুয়াল থেকে নিশ্চিত করুন।

প্রশ্ন 4: A16B-2203-0501 প্রতিস্থাপনের সময় কোন নিরাপত্তা সতর্কতা প্রযোজ্য?

পাওয়ার বন্ধ করুন এবং মেশিন টুল এর প্রধান সরবরাহ লক করুন।আলফা স্পিন্ডল এম্প্লিফায়ারগুলি পাওয়ার অপসারণের পরে ডিসি বাস ভোল্টেজ ধরে রাখে ️ FANUC রক্ষণাবেক্ষণ ম্যানুয়ালের স্রাব পদ্ধতি অনুসরণ করুন এবং অভ্যন্তরীণ অ্যাক্সেসের আগে বাস ভোল্টেজটি 50V এর নীচে রয়েছে তা যাচাই করুন. ওয়্যারিং বোর্ডটি আইজিবিটি ট্রানজিস্টরগুলির পাশে পূর্ণ ডিসি বাস সম্ভাব্যতায় মাউন্ট করা হয়। অ্যান্টি-স্ট্যাটিক সতর্কতার সাথে A16B-2203-0501 পরিচালনা করুন।

প্রশ্ন 5: A16B-2203-0501 প্রতিস্থাপনের জন্য স্পিন্ডল প্যারামিটার পুনরায় প্রবেশের প্রয়োজন?

না. স্পিন্ডল পরামিতিগুলি সিএনসি নিয়ন্ত্রণ ইউনিটের প্যারামিটার মেমরিতে সংরক্ষণ করা হয়, স্পিন্ডল ড্রাইভ বোর্ডে নয়। A16B-2203-0501 প্রতিস্থাপন সংরক্ষিত পরামিতিগুলিকে প্রভাবিত করে না।প্রতিস্থাপনের পর, সম্পূর্ণ মেশিনিং অপারেশনে ফিরে আসার আগে কম গতিতে সঠিক স্পিন্ডল প্রতিক্রিয়া যাচাই করুন।
