সার্ভো এম্প্লিফায়ারের জন্য FANUC PCB A16B-2203-0454 A16B22030454 A16B-22O3-O454

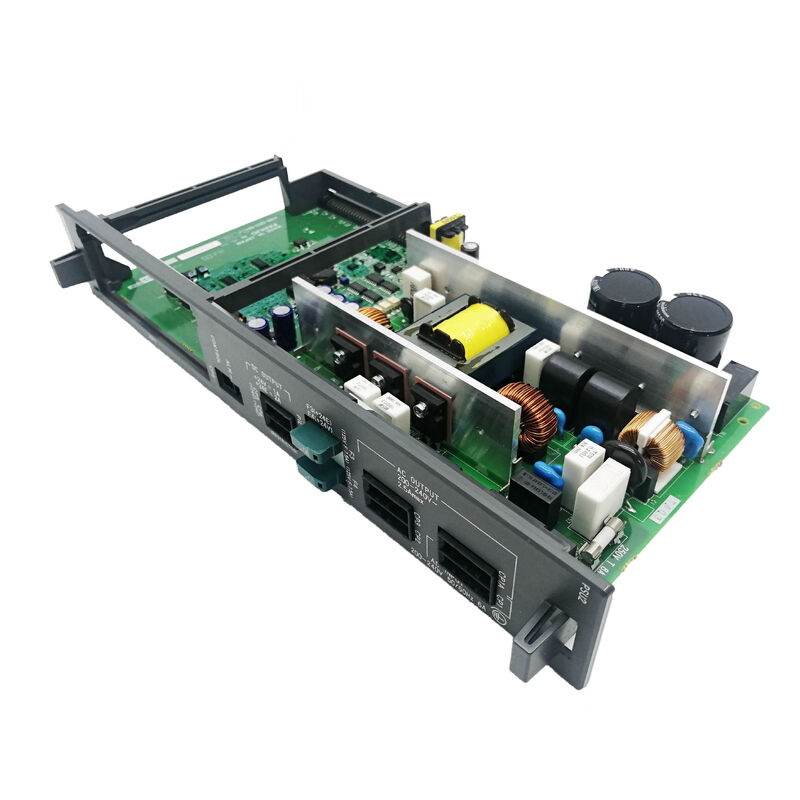

A16B-2203-0454∙ FANUC আলফা SVM1-130 পাওয়ার/ওয়্যারিং বোর্ড A06B-6096-H106 / 130A একক-অক্ষ / FSSB / 16i21i

A06B-6096-H106 SVM1-130 আলফা সার্ভো মডিউল

GE Fanuc আলফা সার্ভো এম্প্লিফায়ার ম্যানুয়াল (B-65165E/02) নিশ্চিত করেঃA16B-2203-0454 হল A06B-6096-H106 SVM1-130 এর জন্য ওয়্যারিং বোর্ড 130A পিক বর্তমান ক্ষমতাতে FANUC এর এক-অক্ষের আলফা সিরিজের সার্ভো মডিউলএটি একটি উচ্চ-বর্তমান, একক-অক্ষ ড্রাইভ যা বড় সিএনসি মেশিন টুলগুলির সবচেয়ে চাহিদাপূর্ণ সার্ভো অক্ষগুলিকে পরিবেশন করে।

এসভিএম১-১৩০ একটি ৯০ মিমি প্রশস্ত সার্ভো মডিউল ০ এই সিরিজের এসভিএম২ দ্বি-অক্ষ মডিউলগুলির মতো একই শারীরিক বিন্যাস,কিন্তু একটি উচ্চ চাহিদা সার্ভো অক্ষের উপর তার পূর্ণ বর্তমান ক্ষমতা কেন্দ্রীভূত করার জন্য একটি এক-অক্ষ ড্রাইভ হিসাবে কনফিগার করা.

মূল বৈশিষ্ট্যাবলী

এসভিএম১-১৩০ বড় মেশিন সার্ভো অ্যাপ্লিকেশন

SVM1-130 বড় মেশিন অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে heavy ভারী অক্ষ সহ মেশিন টুলস যা স্ট্যান্ডার্ড 40A বা 80A সার্ভো মডিউলগুলির ক্ষমতা ছাড়িয়ে দীর্ঘস্থায়ী উচ্চ সার্ভো বর্তমানের চাহিদা রাখেঃ

ভারী মেশিনিং সেন্টার অক্ষঃভারী প্যালেট এবং বড় কলাম বা স্লাইড ভর সঙ্গে বড় অনুভূমিক যন্ত্রপাতি কেন্দ্র সমন্বিত মহাকর্ষীয় এবং কাটা শক্তি লোড অধীনে অবস্থান সঠিকতা বজায় রাখার জন্য উচ্চ servo বর্তমান প্রয়োজন.

মোটর অ্যাপ্লিকেশনঃএসভিএম১-১৩০-এর ফ্যানুক আলফা সার্ভো মোটরগুলিকে a22/3000 এবং a30/3000 শ্রেণীর উচ্চ-ক্ষমতার সার্ভো মোটরগুলিতে চালিত করার জন্য নিশ্চিত করা হয়েছে যা সর্বাধিক চাহিদাপূর্ণ সিএনসি মেশিন টুল অক্ষ অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়।

বড় ঘুরার কেন্দ্র Z-অক্ষঃএকটি বড় saddle বা টুল পোস্ট ভর সঙ্গে একটি ভারী দায়িত্ব CNC টার্ন একটি প্রাথমিক Z- অক্ষ একটি পর্যাপ্ত servo কর্মক্ষমতা জন্য SVM1-130 এর 130A ক্ষমতা প্রয়োজন হতে পারে।

অ্যাপ্লিকেশন দৃশ্যকল্প

SVM1-130 পাওয়ার বোর্ড ত্রুটিঃএকটি বড় মেশিনিং সেন্টারে একটি FANUC আলফা SVM1-130 সার্ভো মডিউল অভ্যন্তরীণ পিসিবি স্তরের ত্রুটি বিকাশ করে I IGBT ট্রানজিস্টরগুলি সুস্থ পরীক্ষা করে তবে ড্রাইভটি সঠিকভাবে সাড়া দেয় না।A16B-2203-0454 ওয়্যারিং/পাওয়ার বোর্ড চিহ্নিত করা হয়েছে. প্রতিস্থাপন সঠিক সার্ভো মডিউল অভ্যন্তরীণ সংকেত রুট পুনরুদ্ধার.

এইচআরভি৩ আপগ্রেডঃA facility upgrading a Series 16i/18i/21i machine tool to HRV3 servo control replaces the A06B-6096-H106 board set — A16B-2203-0454 (wiring board A16B-2203-045X) paired with A20B-2100-054X (control card) to complete the HRV3 configuration.

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: আমি কিভাবে A16B-2203-0454 আমার SVM1-130 এর জন্য সঠিক তারের বোর্ড যাচাই করব?

সার্ভো মডিউলটি তার সামনের নামের প্লেট থেকে চিহ্নিত করুন যদি এটি A06B-6096-H106 বলে, A16B-2203-0454 নিশ্চিত ওয়্যারিং বোর্ড।GE Fanuc আলফা সার্ভো এম্প্লিফায়ার ম্যানুয়াল B-65165E/02 সরাসরি এই দায়িত্ব নিশ্চিত. এছাড়াও ইনস্টল করা তারের বোর্ড নিজেই লেবেল পড়ুন।

প্রশ্ন 2: স্ট্যান্ডার্ড কন্ট্রোল কার্ড (A16B-2202-0790) এবং HRV3 সংস্করণ (A20B-2100-0542) এর মধ্যে পার্থক্য কী?

A16B-2202-0790 হল SVM1-130 এর জন্য স্ট্যান্ডার্ড আলফা সার্ভো কন্ট্রোল কার্ড।পূর্ববর্তী বৈকল্পিক) হ'ল এইচআরভি 3-সক্ষম নিয়ন্ত্রণ কার্ড যা ফ্যানুকের হাই রেসপন্স ভেক্টর কন্ট্রোল 3 সার্ভো অ্যালগরিদম সরবরাহ করে faster দ্রুত বর্তমান লুপ প্রতিক্রিয়া এবং উন্নত অবস্থান নির্ভুলতা সরবরাহ করে. HRV3 ব্যবহার করার সময়, উভয় তারের বোর্ড (A16B-2203-045X) এবং কন্ট্রোল কার্ড (A20B-2100-054X) একই সাথে HRV3 রূপান্তর হতে হবে ¢ স্ট্যান্ডার্ড এবং HRV3 বোর্ড মিশ্রিত করবেন না।

প্রশ্ন 3: কোন সার্ভো এলার্মগুলি একটি A16B-2203-0454 ওয়্যারিং বোর্ড ত্রুটির তুলনায় একটি IGBT ট্রানজিস্টরের ত্রুটি নির্দেশ করে?

আইজিবিটি ট্রানজিস্টর ত্রুটিগুলি সাধারণত ড্রাইভটি সক্ষম করার সাথে সাথে অতিরিক্ত বর্তমান বা অতিরিক্ত বর্তমানের অতিরিক্ত বর্তমান সনাক্ত করা অ্যালার্ম (এসভি অ্যালার্ম 9 বা অনুরূপ) উত্পাদন করে।ওয়্যারিং বোর্ড ত্রুটিগুলি গেট ড্রাইভ ব্যর্থতার মতো উপস্থিত হতে পারে (ট্রানজিস্টরগুলি একটি সুস্থ পাওয়ার সাপ্লাই সত্ত্বেও স্যুইচ করে না)স্ট্যাটিক পরীক্ষার মাধ্যমে যাচাই করা সুস্থ আইজিবিটি ট্রানজিস্টর থাকা সত্ত্বেও, বর্তমান ফিডব্যাক অস্বাভাবিকতা বা অনিয়মিত অ্যালার্ম আচরণ।যদি আইজিবিটি ট্রানজিস্টর স্ট্যাটিক প্রতিরোধ পরীক্ষা পাস কিন্তু ড্রাইভ এখনও ত্রুটি সক্রিয়, A16B-2203-0454 পরবর্তী ডায়াগনস্টিক ফোকাস।

প্রশ্ন ৪ঃ A16B-2203-0454 এ প্রবেশ করার আগে A06B-6096-H106 এর ভিতরে কোন নিরাপত্তা সতর্কতা প্রয়োগ করা হয়?

প্রধান সরবরাহ বন্ধ করুন এবং লক করুন। এসভিএম 1-130 ডিসি বাসটি তার 283 ′′ 325 ভি এসি ইনপুট থেকে প্রায় 280 ′′ 325 ভি ডিসিতে কাজ করে ′′ এই ভোল্টেজটি প্রধান অপসারণের পরেও অব্যাহত থাকে।অভ্যন্তরীণ বোর্ড অ্যাক্সেস করার আগে একটি calibrated ভোল্টমিটার ব্যবহার করে ডিসি বাস 30V নিচে হয় তা নিশ্চিত করুন. এএসডি-নিরাপদ পৃষ্ঠের উপর একটি অ্যান্টি-স্ট্যাটিক wristband সঙ্গে A16B-2203-0454 হ্যান্ডেল করুন।

প্রশ্ন 5: A16B-2203-0454 প্রতিস্থাপন সার্ভো পরামিতি পুনরায় প্রবেশ প্রয়োজন?

সার্ভো পরামিতি CNC এর পরামিতি মেমরিতে থাকে √ সার্ভো মডিউল এর তারের বোর্ডে নয়। প্রতিস্থাপন বোর্ড মাউন্ট করার পরে এবং মডিউল পুনরায় একত্রিত করার পরে,CNC পাওয়ার-অন প্রারম্ভিকীকরণের সময় সার্ভো পরামিতি ডাউনলোড করে. মেশিনটি উৎপাদন শুরু করার আগে নিম্ন গতিতে অক্ষের সঠিক সার্ভো প্রতিক্রিয়া যাচাই করুন।
