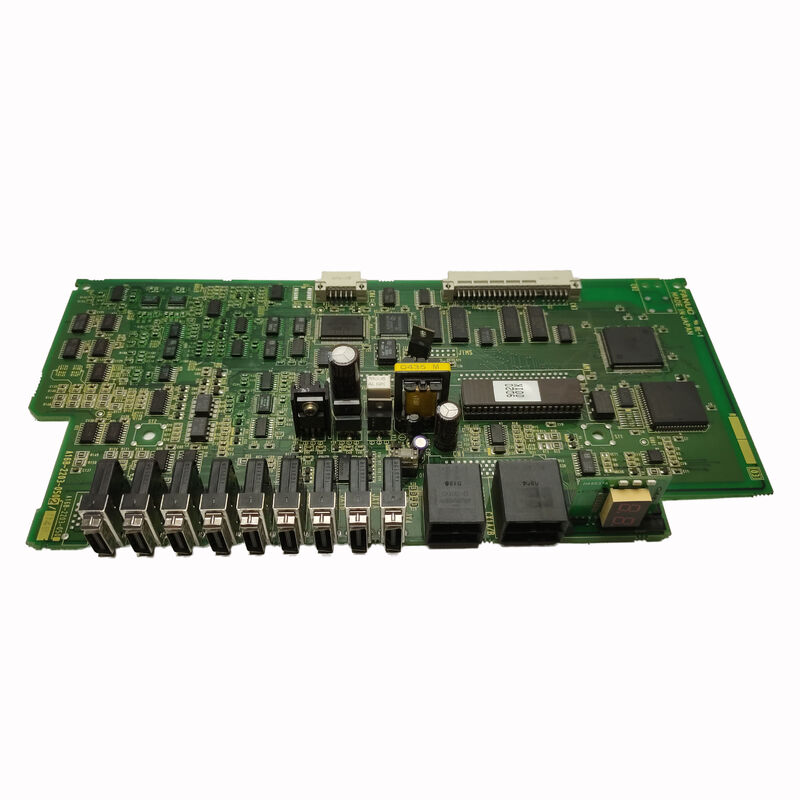

FANUC সার্কিট বোর্ড A16B-2203-0331

A16B-2203-0331∙ FANUC 6102 সিরিজ স্পিন্ডল ড্রাইভ কন্ট্রোল বোর্ড ∙ A06B-6102 / A06B-6088 এসপিএম সামঞ্জস্য / টুইন এলইডি ডিসপ্লে

এ০৬বি-৬১০২ আলফা স্পিন্ডল ড্রাইভ সিরিজ

FANUC আলফা স্পিন্ডল এম্প্লিফায়ার প্রোডাক্ট লাইন একাধিক ড্রাইভ প্রজন্ম এবং মডেল পরিবারকে কভার করে।A06B-6102 এই পরিবারগুলির মধ্যে একটি √ একটি স্পিন্ডল এম্প্লিফায়ার সিরিজ যা নির্দিষ্ট স্পিন্ডল মোটর এবং নিয়ন্ত্রণ ইন্টারফেসের প্রয়োজনীয়তার সাথে FANUC সিএনসি ইনস্টলেশনে ব্যবহৃত হয়.

ফ্যানুকের সামগ্রিক আলফা স্পিন্ডল ড্রাইভ ক্যাটালগের মধ্যে, 6102 সিরিজটি এর পাশে বসেঃ

• A06B-6078, A06B-6082: পূর্ববর্তী আলফা স্পিন্ডল মডিউল পরিবার
• A06B-6088: সুপ্রতিষ্ঠিত আলফা SPM (স্পিন্ডল পাওয়ার মডিউল) সিরিজ
• A06B-6092, A06B-6102, A06B-6104: আলফা স্পিন্ডল পরিবারের আরও উন্নয়ন

A16B-2203-0331 হল A06B-6102 সিরিজের কন্ট্রোল বোর্ড (উপরের কার্ড) ∙ স্মার্ট পিসিবি স্তর যা স্পিন্ডল স্পিড রেগুলেশন, সিরিয়াল স্পিন্ডল বাস যোগাযোগ, সুরক্ষা পর্যবেক্ষণ,এবং স্পিন্ডল মোটর আউটপুট পর্যায়ে আইজিবিটি গেট ড্রাইভ.

পণ্য সম্পর্কিত মূল তথ্য

টুইন ৭ সেগমেন্ট এলইডি ডিসপ্লে

6088 এবং 6102 সিরিজ সহ আলফা স্পিন্ডল মডিউলগুলি যমজ 7-সেগমেন্ট এলইডি ডিসপ্লে দিয়ে সজ্জিত। এই ডিসপ্লেগুলিঃ

• ড্রাইভের স্বাভাবিক অপারেটিং অবস্থা দেখান (স্পিন্ডল স্পিড ক্লাস, দিক, ওরিয়েন্টেশন অবস্থা)
• সুরক্ষা ফাংশন সক্রিয় হলে নির্দিষ্ট অ্যালার্ম কোড প্রদর্শন করুন
• ম্যানেজমেন্ট প্রযুক্তিবিদদের সিএনসি অ্যালার্ম স্ক্রিন অ্যাক্সেস ছাড়াই ড্রাইভ ক্যাবিনেটে সরাসরি অ্যালার্ম নম্বরগুলি পড়তে অনুমতি দিন

A16B-2203-0331 কন্ট্রোল বোর্ড এই LED ডিসপ্লে পরিচালনা করে, প্রতিটি কন্ট্রোল চক্রের জন্য ড্রাইভের স্ট্যাটাস রেজিস্টার থেকে এর বিষয়বস্তু আপডেট করে।

অ্যাপ্লিকেশন দৃশ্যকল্প

৬১০২ সিরিজের স্পিন্ডল এম্প্লিফায়ার কন্ট্রোল বোর্ডের ত্রুটিঃA06B-6102 সিরিজের স্পিন্ডল এম্প্লিফায়ার সহ একটি FANUC সিএনসি মেশিন স্থায়ী স্পিন্ডল অ্যালার্ম তৈরি করে। A16B-2203-0331 নিয়ন্ত্রণ বোর্ডটি ত্রুটি হিসাবে চিহ্নিত করা হয়।প্রতিস্থাপন spindle গতি নিয়ন্ত্রণ এবং সিরিয়াল spindle যোগাযোগ পুনরুদ্ধার.

6088 এসপিএম সিরিজের কন্ট্রোল কার্ড বিকল্পঃA06B-6088 SPM মডিউল সহ একটি মেশিনিং সেন্টারে একটি কন্ট্রোল কার্ড প্রতিস্থাপন প্রয়োজন। যখন প্রাথমিক কার্ড পরিবার (A16B-2202-043x) উপলভ্য নয়,সামঞ্জস্যপূর্ণ 033x পরিবারের A16B-2203-0331 বিকল্প প্রদান করে.

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: 6088 এসপিএম মডিউলে ব্যবহৃত হলে A16B-2203-0331 (033x পরিবার) এবং A16B-2202-0432 (043x পরিবার) এর মধ্যে পার্থক্য কী?

সিএনসি ইলেকট্রনিক্স উভয় "A16B-2202-043x বা A16B-2203-033x" একই স্পিন্ডল মডিউল অবস্থান পরিবেশন নিশ্চিত করে। দুটি পরিবার কার্যকরীভাবে সমতুল্য বিকল্প।প্রতিটি পরিবারের মধ্যে নির্দিষ্ট বৈকল্পিক (0331, 0332, 0432, 0435) সফটওয়্যার সংস্করণ বা হার্ডওয়্যার প্রজন্মের সাথে সম্পর্কিত হতে পারে। একটি প্রতিস্থাপন অর্ডার করার আগে বোর্ড লেবেল থেকে কোন ভেরিয়েন্ট ইনস্টল করা হয় তা নিশ্চিত করুন।

প্রশ্ন ২ঃ A16B-2203-0331 এ স্পিন্ডল মোটর সফটওয়্যার আছে কি?

আলফা সিরিজের স্পিন্ডল কন্ট্রোল কার্ডগুলিতে সামঞ্জস্যপূর্ণ স্পিন্ডল মোটর প্রকার সনাক্তকরণের সফ্টওয়্যার কোড রয়েছে। সিএনসি ইলেকট্রনিক্স নোট করে যে এসপিএম মডিউলগুলিতে "# এইচ 50 এক্স প্রত্যয় রয়েছে যা বিভিন্ন সফ্টওয়্যারকে নির্দেশ করেঃবিশেষ করে #H500 বা #H501" এই সফটওয়্যার ভেরিয়েন্টগুলি মোটর সামঞ্জস্যকে প্রভাবিত করে. A16B-2203-0331 সোর্সিং করার সময়, ইনস্টল করা স্পিন্ডল মোটরের সাথে সামঞ্জস্যতা নিশ্চিত করার জন্য মূল বোর্ড লেবেল থেকে সফ্টওয়্যার সংস্করণটি নিশ্চিত করুন।

প্রশ্ন 3: A06B-6102 সিরিজ সাধারণত কোন স্পিন্ডল মোটর চালায়?

A06B-6102 সিরিজটি FANUC এর স্পিন্ডল এলার্ম ডকুমেন্টেশনে A06B-6088 এবং অন্যান্য আলফা স্পিন্ডল সিরিজের সাথে তালিকাভুক্ত করা হয়েছে, যা নির্দেশ করে যে এটি FANUC আলফা সিরিজের এসি স্পিন্ডল মোটরগুলিকে পরিবেশন করে।মেশিনের স্পিন্ডল পরিবর্ধক নথিপত্র থেকে নির্দিষ্ট মোটর মডেল নিশ্চিত করুন.

প্রশ্ন 4: A16B-2203-0331 প্রতিস্থাপনের জন্য স্পিন্ডল পরামিতি পরিবর্তন প্রয়োজন?

না. স্পিন্ডল পরামিতি (গতি সীমা, গিয়ার অনুপাত, ত্বরণ, মোটর টাইপ নির্বাচন) CNC এর প্রধান পরামিতি মেমরিতে সংরক্ষণ করা হয়। নিয়ন্ত্রণ বোর্ড প্রতিস্থাপন সংরক্ষিত পরামিতি প্রভাবিত করে না।প্রতিস্থাপনের পর, সিএনসির সিরিয়াল স্পিন্ডল যোগাযোগ পুনরায় প্রতিষ্ঠিত হয়েছে তা যাচাই করুন এবং উত্পাদনে ফিরে যাওয়ার আগে তার পূর্ণ গতি পরিসীমা জুড়ে স্পিন্ডল চালান।
