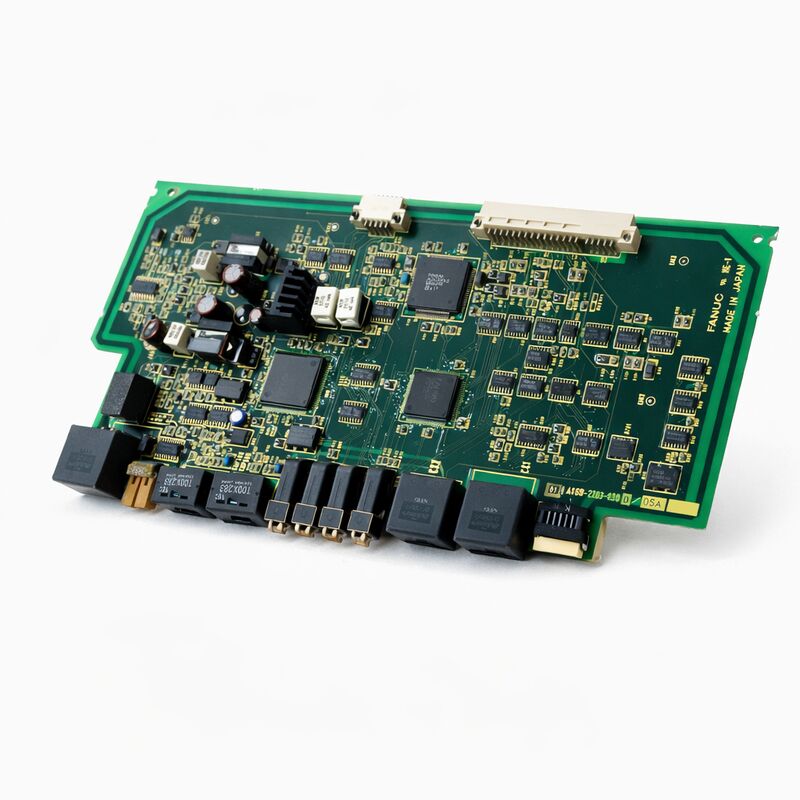

FANUC A16B-2203-0300 ইন্টারফেস বোর্ড A16B22030300

FANUC A16B-2203-0300 | আলফা সিরিজ SVM1-240 সার্ভো এমপ্লিফায়ার ওয়্যারিং বোর্ড — A06B-6096-H107, A16B-2203 হাই-কারেন্ট সিঙ্গেল-এক্সিস পাওয়ার বোর্ডের জন্য, জাপান অরিজিন

ওভারভিউ

The FANUC A16B-2203-0300 হল আলফা সিরিজের SVM1-240-এর পাওয়ার ওয়্যারিং বোর্ড — FANUC-এর A06B-6096 আলফা সিরিজের 240A পিক কারেন্ট সিঙ্গেল-এক্সিস সার্ভো এমপ্লিফায়ার।

240 অ্যাম্পিয়ার পিক-এ, SVM1-240 আলফা প্রজন্মের সর্বোচ্চ-কারেন্ট সিঙ্গেল-এক্সিস সার্ভো ড্রাইভগুলির মধ্যে একটি, যা সার্ভো মোটরগুলির জন্য ডিজাইন করা হয়েছে যেগুলির খুব উচ্চ টর্ক তৈরি করতে হবে — ভারী মেশিনিং সেন্টারগুলির বড়-ফ্রেমের এক্সিস, গ্যান্ট্রি হেড, বড় রোটারি টেবিল এবং অন্যান্য উচ্চ-ফোর্স অ্যাপ্লিকেশন যেখানে ছোট সার্ভো মোটরগুলি কেবল প্রয়োজনীয় টর্ক সরবরাহ করতে পারে না।

A16B-2203 বোর্ড পরিবার সামগ্রিকভাবে আলফা সিরিজের সার্ভো এমপ্লিফায়ার মডিউলগুলির জন্য ওয়্যারিং বোর্ডগুলিকে কভার করে।

পরিবারটি কমপ্যাক্ট সার্ভো এক্সিসগুলির জন্য ছোট-কারেন্ট বোর্ড থেকে শুরু করে 240A কনফিগারেশনের জন্য A16B-2203-0300-এর মতো হাই-কারেন্ট বোর্ড পর্যন্ত বিস্তৃত।

পরিবারের প্রতিটি বোর্ড তার সংশ্লিষ্ট এমপ্লিফায়ার মডিউলের নির্দিষ্ট কারেন্ট রেঞ্জের জন্য আকার এবং রেট করা হয়েছে — কারেন্ট সেন্সিং রেজিস্টর, গেট ড্রাইভ সার্কিট, বাস কারেন্ট পাথ এবং থার্মাল ডিজাইন সবই রেট করা কারেন্টের সাথে স্কেল করে।

A06B-6096 আলফা সিরিজ এমপ্লিফায়ার প্রজন্ম FANUC-এর সার্ভো ড্রাইভ ইতিহাসে একটি নির্দিষ্ট স্থান দখল করে আছে — এটি আলফা (নন-আই) প্রজন্ম, যা আলফা আই (A06B-6114, -6124, -6127 সিরিজ) এর পূর্বসূরী।

A06B-6096 FANUC CNC প্রজন্মের জন্য হাই-পারফরম্যান্স সার্ভো এমপ্লিফায়ার হিসাবে কাজ করেছে যা সিরিজ 16B/C, 18B/C, 21B, 15B, এবং প্রাথমিক i-সিরিজ অন্তর্ভুক্ত করেছে, এমন একটি সময়ে যখন FANUC টাইপ A/B অ্যানালগ ইন্টারফেস থেকে FSSB (ফাইবার-অপটিক সিরিয়াল সার্ভো বাস) ডিজিটাল ইন্টারফেসে স্থানান্তরিত হচ্ছিল।

SVM1-240, তার FSSB ইন্টারফেস সহ, আলফা সিরিজের রেঞ্জের উচ্চ-কারেন্ট প্রান্তকে প্রতিনিধিত্ব করে।

মূল স্পেসিফিকেশন

SVM1-240 আর্কিটেকচারে ওয়্যারিং বোর্ডের কার্যকারিতা

A06B-6096-H107 SVM1-240 মডিউলের ভিতরে, A16B-2203-0300 ওয়্যারিং বোর্ড সমস্ত ফাংশন পরিচালনা করে যা বড় কারেন্ট, উচ্চ ভোল্টেজ এবং ড্রাইভের ইলেকট্রনিক্স এবং মোটর ও পাওয়ার সাপ্লাইয়ের মধ্যে শারীরিক সংযোগ জড়িত:

ডিসি বাস সংযোগ: PSM (পাওয়ার সাপ্লাই মডিউল) থেকে শেয়ার করা ডিসি বাস SVM1 মডিউলগুলিতে রেকটিফাইড 300V ডিসি সরবরাহ করে।

ওয়্যারিং বোর্ড এই বাস সংযোগটি টার্মিনেট করে, ডিসি বাস ভোল্টেজকে IGBT ট্রানজিস্টর ব্রিজে বিতরণ করে যা মোটর কারেন্ট সুইচ করে।

240A পিক রেটিং-এ, এই বোর্ডে থাকা বাস কারেন্ট পাথগুলি অবশ্যই উল্লেখযোগ্য তাৎক্ষণিক কারেন্ট বহন করতে হবে — কপার ট্রেস এবং বাস বার সংযোগগুলি সেই অনুযায়ী আকারযুক্ত।

IGBT গেট ড্রাইভ: SVM1-240-এর পাওয়ার সেকশনের IGBT ট্রানজিস্টরগুলি হল আসল সুইচ যা মোটর কারেন্ট নিয়ন্ত্রণ করে।

ওয়্যারিং বোর্ড গেট ড্রাইভ সার্কিট্রি বহন করে — বিচ্ছিন্ন গেট ড্রাইভার IC গুলি যা কন্ট্রোল বোর্ড থেকে লো-লেভেল গেট কমান্ড সিগন্যাল গ্রহণ করে এবং সেগুলিকে বড় IGBT গুলিকে নির্ভরযোগ্যভাবে সুইচ করার জন্য প্রয়োজনীয় হাই-ভোল্টেজ, হাই-কারেন্ট গেট পালসে অনুবাদ করে।

কন্ট্রোল বোর্ডের লো-ভোল্টেজ সিগন্যাল এবং হাই-ভোল্টেজ গেট ড্রাইভ সার্কিটগুলির মধ্যে বিচ্ছিন্নতা নিরাপদ অপারেশনের জন্য অপরিহার্য।

কারেন্ট সেন্সিং: ওয়্যারিং বোর্ডে কারেন্ট সেন্সিং উপাদানগুলি (সাধারণত শান্ট রেজিস্টর বা হল-এফেক্ট সেন্সর) থাকে যা প্রকৃত মোটর ফেজ কারেন্ট পরিমাপ করে।

এই পরিমাপগুলি কন্ট্রোল বোর্ডের সার্ভো অ্যালগরিদমে ফিডব্যাক করে, যা কারেন্ট কন্ট্রোল লুপ বন্ধ করার জন্য সেগুলি ব্যবহার করে।

240A পিক-এ, কারেন্ট সেন্সিং নির্ভুলতা অত্যন্ত গুরুত্বপূর্ণ — কারেন্ট ফিডব্যাকের ত্রুটিগুলি সরাসরি টর্ক কন্ট্রোল ত্রুটিতে অনুবাদ করে এবং সার্ভো লুপের স্থিতিশীলতাকে আপোস করতে পারে।

মোটর আউটপুট টার্মিনাল: মোটর ফেজ সংযোগগুলি (U, V, W) ওয়্যারিং বোর্ডে টার্মিনেট হয়।

এই টার্মিনালগুলি সম্পূর্ণ রেট করা কারেন্টের জন্য আকারযুক্ত এবং লজিক সার্কিট এবং চ্যাসিস থেকে প্রয়োজনীয় বিচ্ছিন্নতা অন্তর্ভুক্ত করে।

হাই-কারেন্ট আলফা সিরিজ ড্রাইভ — রক্ষণাবেক্ষণের অগ্রাধিকার

SVM1-240 বড়-এক্সিস সার্ভো মোটরগুলি চালায় — যে মোটরগুলি শারীরিকভাবে ভারী, তাপীয়ভাবে চাহিদাপূর্ণ এবং যান্ত্রিকভাবে বড় মেশিন কাঠামোর সাথে সংযুক্ত। এই ড্রাইভগুলি রক্ষণাবেক্ষণের জন্য এমন কারণগুলিতে মনোযোগ প্রয়োজন যা কম কারেন্টের চেয়ে বেশি কারেন্টে বেশি গুরুত্বপূর্ণ।

থার্মাল ম্যানেজমেন্ট: হাই-কারেন্ট অপারেশন IGBT মডিউলগুলিতে উল্লেখযোগ্য তাপ উৎপন্ন করে।

SVM1-240 একটি হিটসিঙ্ক এবং অনেক ইনস্টলেশনে একটি ফোর্সড-এয়ার কুলিং ফ্যানের উপর নির্ভর করে। কুলিং ফ্যানের অবিচ্ছিন্ন অপারেশন অত্যন্ত গুরুত্বপূর্ণ — একটি ব্যর্থ ফ্যান তাপ জমা হতে দেয়, IGBT এবং ক্যাপাসিটরের বার্ধক্যকে ত্বরান্বিত করে এবং অবশেষে থার্মাল শাটডাউন ঘটায়।

পর্যায়ক্রমিক ফ্যান পরিদর্শন এবং প্রতিস্থাপন (সাধারণত অপারেটিং ঘন্টার উপর নির্ভর করে প্রতি 3-5 বছরে প্রস্তাবিত) SVM1-240 এবং সংশ্লিষ্ট হাই-কারেন্ট ড্রাইভগুলির জন্য স্ট্যান্ডার্ড রক্ষণাবেক্ষণ।

ক্যাপাসিটর বার্ধক্য: SVM1-240-এর পাওয়ার সাপ্লাই সেকশনের ডিসি বাস ক্যাপাসিটর — এবং ওয়্যারিং বোর্ডের ফিল্টার ক্যাপাসিটরগুলি — সময়ের সাথে সাথে বার্ধক্যপ্রাপ্ত হয়। বার্ধক্যপ্রাপ্ত ক্যাপাসিটরগুলি বর্ধিত ESR (সমতুল্য সিরিজ রেজিস্ট্যান্স) দেখায়, যা দ্রুত কারেন্ট পরিবর্তনের অধীনে ডিসি বাস ভোল্টেজকে মসৃণ করার তাদের ক্ষমতা হ্রাস করে।

অপারেশনে লক্ষণ হল ডিসি বাস রিপলের বৃদ্ধি, যা হাই-টর্ক ট্রানজিয়েন্টের সময় ওভারভোল্টেজ অ্যালার্ম ট্রিগার করতে পারে।

পরিকল্পিত ওভারহলের অংশ হিসাবে ক্যাপাসিটর প্রতিস্থাপন 10+ বছর ধরে পরিষেবাতে থাকা ড্রাইভগুলির জন্য স্ট্যান্ডার্ড পদ্ধতি।

সংযোগ পরিদর্শন: 240A পিক-এ, দুর্বল সংযোগগুলি স্থানীয় গরম তৈরি করে যা কার্বনাইজেশন, অক্সিডেশন এবং অবশেষে সংযোগ পয়েন্টগুলির থার্মাল ফেলিওর ঘটাতে পারে। বাস বার সংযোগ এবং মোটর ফেজ টার্মিনালগুলির পর্যায়ক্রমিক পরিদর্শন এবং রিটোর্কিং গুরুত্বপূর্ণ রক্ষণাবেক্ষণ অনুশীলন।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: SVM1-240 ভারী ত্বরণের সময় একটি IPM অ্যালার্ম ট্রিপ করে। এটি কি নির্দেশ করে যে A16B-2203-0300 ওয়্যারিং বোর্ড ব্যর্থ হয়েছে?

ভারী ত্বরণের সময় একটি IPM (ইন্টেলিজেন্ট পাওয়ার মডিউল) অ্যালার্ম বিভিন্ন কারণে হতে পারে।

প্রথমত, অ্যালার্মটি ওভারকারেন্ট বা ওভারটেম্পারেচার কিনা তা পরীক্ষা করুন — অ্যালার্ম কোড এগুলি থেকে পার্থক্য করে।

ত্বরণের সময় ওভারকারেন্ট নির্দেশ করে যে কমান্ড করা ত্বরণ মোটর এবং ড্রাইভের রেট করা সীমা অতিক্রম করে, অথবা মোটরটিতে একটি উইন্ডিং সমস্যা রয়েছে যা অতিরিক্ত কারেন্ট ড্র করে। ত্বরণের সময় ওভারটেম্পারেচার অপর্যাপ্ত কুলিং নির্দেশ করে।

প্রকৃত IPM ব্যর্থতা (ব্লোন ট্রানজিস্টর মডিউল) হালকা লোডেও তাৎক্ষণিক অ্যালার্ম হিসাবে উপস্থিত হয়।

ওয়্যারিং বোর্ড তখনই সন্দেহজনক যখন IPM অ্যালার্ম রেট করা ক্ষমতার অনেক নিচে লোডে ঘটে এবং অন্যান্য কারণগুলি বাদ দেওয়া হয়।

প্রশ্ন ২: A16B-2203-0300 কি SVM1-360 (A06B-6096-H108) এর সাথে ব্যবহার করা যেতে পারে?

না। A16B-2203-0300 হল SVM1-240 (A06B-6096-H107) এর জন্য ওয়্যারিং বোর্ড। SVM1-360 একটি ভিন্ন ওয়্যারিং বোর্ড ব্যবহার করে, A16B-2203-0301।

এই বোর্ডগুলি তাদের IGBT কনফিগারেশন, কারেন্ট সেন্সিং ক্যালিব্রেশন এবং থার্মাল ডিজাইনে ভিন্ন।

-0300 বোর্ডকে -0301 অ্যাপ্লিকেশনে (বা বিপরীতভাবে) ব্যবহার করলে ভুল কারেন্ট সেন্সিং, ভুল কারেন্ট সীমা এবং সম্ভাব্য অনিরাপদ অপারেশন হবে।

সর্বদা নির্দিষ্ট এমপ্লিফায়ার মডিউল ডেজিগনেশনের সাথে ওয়্যারিং বোর্ড মেলান।

প্রশ্ন ৩: SVM1-240-এর কন্ট্রোল বোর্ড (A20B-1006-0485) ঠিক আছে, কিন্তু ওয়্যারিং বোর্ড ব্যর্থ হয়েছে। ওয়্যারিং বোর্ড কি একা প্রতিস্থাপন করা যেতে পারে?

হ্যাঁ, যদি এমপ্লিফায়ার মডিউলটি ওয়্যারিং বোর্ডকে আলাদাভাবে অ্যাক্সেস করার জন্য বিচ্ছিন্ন করা যায়।

FANUC আলফা সিরিজ SVM মডিউলগুলি এমনভাবে ডিজাইন করা হয়েছে যাতে কন্ট্রোল বোর্ড এবং ওয়্যারিং বোর্ড স্বাধীনভাবে সার্ভিস করা যায় — দুটি বোর্ড পরিচিত কানেক্টরের মাধ্যমে সংযুক্ত হয় এবং শারীরিকভাবে পৃথকযোগ্য।

ওয়্যারিং বোর্ড প্রতিস্থাপনের জন্য পাওয়ার সেকশনে কাজ করার প্রয়োজন হয় (যা পাওয়ার-অফের পরেও ডিসি বাস ক্যাপাসিটরে সঞ্চিত শক্তি ধরে রাখে — ওয়্যারিং বোর্ডের কোনও উপাদানে স্পর্শ করার আগে সর্বদা ডিসি বাস সম্পূর্ণরূপে ডিসচার্জ হয়েছে কিনা তা যাচাই করুন)।

যদি ইন-হাউস ক্ষমতা প্রতিষ্ঠিত না হয় তবে এই পদ্ধতির জন্য FANUC-প্রশিক্ষিত পরিষেবা কর্মীদের নিযুক্ত করুন।

প্রশ্ন ৪: A16B-2203-0300 ওয়্যারিং বোর্ড প্রতিস্থাপন করার পরে, এক্সিসটি চলে কিন্তু টর্ক কম মনে হয়। কী পরীক্ষা করা উচিত?

ওয়্যারিং বোর্ড প্রতিস্থাপনের পরে টর্ক হ্রাস সাধারণত একটি কারেন্ট সেন্সিং সমস্যা — প্রতিস্থাপন বোর্ডে থাকা কারেন্ট সেন্সিং উপাদানগুলি মূলটির চেয়ে সামান্য ভিন্ন ক্যালিব্রেশন থাকতে পারে।

সার্ভো কন্ট্রোল অ্যালগরিদম তার টর্ক কন্ট্রোল লুপ বন্ধ করার জন্য কারেন্ট ফিডব্যাক ব্যবহার করে, এবং যদি ফিডব্যাক প্রকৃত কারেন্টের চেয়ে বেশি রিডিং দেয় (ক্যালিব্রেশন ত্রুটির জন্য একটি সাধারণ দিক), অ্যালগরিদম আপাত ওভারকারেন্ট এড়াতে অকালভাবে কারেন্ট সীমিত করে।

সিএনসি-তে এই এক্সিসের জন্য কারেন্ট সেন্সিং ক্যালিব্রেশন প্যারামিটার পরীক্ষা করুন, এবং যদি প্রয়োজন হয়, আলফা সিরিজ রক্ষণাবেক্ষণ ম্যানুয়ালে বর্ণিত কারেন্ট লুপ ক্যালিব্রেশন পদ্ধতিটি সম্পাদন করুন।

প্রশ্ন ৫: SVM1-240 15 বছর ধরে পরিষেবাতে রয়েছে। কোনও অ্যালার্ম না হলেও কি ওয়্যারিং বোর্ডটি সক্রিয়ভাবে প্রতিস্থাপন করা উচিত?

গুরুত্বপূর্ণ প্রোডাকশন এক্সিসগুলির জন্য 15 বছরের পুরানো ড্রাইভ বোর্ডগুলির সক্রিয় প্রতিস্থাপন ন্যায়সঙ্গত যেখানে অপ্রত্যাশিত ডাউনটাইম ব্যয়বহুল।

সেই বয়সে, ওয়্যারিং বোর্ডের ইলেক্ট্রোলাইটিক ক্যাপাসিটরগুলি সম্ভবত ক্ষয়প্রাপ্ত — তাদের ক্ষমতা হ্রাস পেয়েছে এবং তাদের ESR তাপীয় চক্রের কারণে বৃদ্ধি পেয়েছে।

ব্যর্থতার জন্য অপেক্ষা করার পরিবর্তে, একটি নির্ধারিত রক্ষণাবেক্ষণ উইন্ডোর সময় একটি পরিকল্পিত ওভারহলের সময় — উভয় ওয়্যারিং বোর্ড এবং ক্যাপাসিটর প্রতিস্থাপন, হিটসিঙ্ক পরিষ্কার করা, কুলিং ফ্যান প্রতিস্থাপন এবং সমস্ত সংযোগ পরিদর্শন করা — ড্রাইভটিকে প্রায় নতুন নির্ভরযোগ্যতায় ফিরিয়ে আনে।

বিশেষজ্ঞ FANUC মেরামত কেন্দ্রগুলি ওয়্যারিং বোর্ড ওভারহাল পরিষেবা সরবরাহ করে যা ক্যাপাসিটর প্রতিস্থাপন অন্তর্ভুক্ত করে, যা সম্পূর্ণ বোর্ড প্রতিস্থাপনের একটি সাশ্রয়ী বিকল্প।
