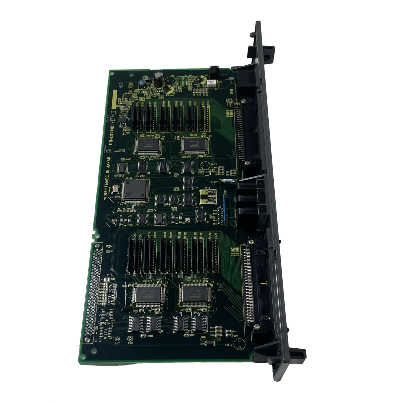

Fanuc A16B-2203-0110 মেমরি বোর্ড A16B22030110 A16B-22O3-O110

A16B-2203-0110∙ FANUC জিরো-সি C7 I/O PCB ∙ 104DI / 72DO / সারফেস মাউন্ট / 0-C / 0-D / 0-F / Supersedes A16B-1212-0220

C7 ️ সম্পূর্ণরূপে নির্দিষ্ট I/O বোর্ড

A16B-2203-0110 হল A16B-2203-01xx পরিবারের সর্বোচ্চ ক্ষমতাসম্পন্ন I/O বোর্ড C7।এর 104 ডিজিটাল ইনপুট এবং 72 ডিজিটাল আউটপুট একটি সম্পূর্ণ সজ্জিত সিরিজ 0-সি সিএনসি মেশিন টুল জন্য সম্পূর্ণ I / O পরিপূরক প্রতিনিধিত্ব.

104 ডিজিটাল ইনপুটকভারঃ মেশিনের দরজার ইন্টারলক, অক্ষের সীমা সুইচ (ওভারট্র্যাভেল এবং রেফারেন্স পজিশন), স্পিন্ডল ওরিয়েন্টেশন সম্পূর্ণ, টুল ম্যাগাজিনের অবস্থান কোডিং, হাইড্রোলিক চাপ নিশ্চিতকরণ,শীতল তরল স্তর সেন্সর, চক ক্ল্যাম্পড / আনক্ল্যাম্পড, কোলস্টক নিশ্চিতকরণ, প্যালেট অবস্থান সেন্সর, অপারেটর প্যানেল মোড নির্বাচক পরিচিতি, ফিড রেট ওভাররাইড পর্যায়, স্পিন্ডল গতি ওভাররাইড পর্যায়,জরুরী স্টপ চেইন পর্যবেক্ষণ, এবং সব সহায়ক ফাংশন সমাপ্তি সংকেত.

৭২টি ডিজিটাল আউটপুটড্রাইভঃ কুল্যান্ট পাম্প রিলে, হাইড্রোলিক পাম্প স্টার্ট, স্পিন্ডল স্টার্ট/ডাইরেকশন কন্টাক্টর, অক্ষ ব্রেক মুক্তি solenoids, দরজা লক solenoid, টুল ম্যাগাজিন অগ্রগতি / প্রত্যাহার রিলে, চক clamping solenoid,প্যালেট ক্ল্যাম্প রিলে, ইন্ডিকেটর ল্যাম্প (চক্র সক্রিয়, শীতল তরল চালু, বিপদাশঙ্কা, স্পিন্ডল চালান) এবং সমস্ত এম-কোড রিলে আউটপুট।

জটিল মেশিনের জন্য ∙ বিশেষ করে স্বয়ংক্রিয় টুল চেঞ্জার, প্যালেট সিস্টেম বা একাধিক সহায়ক ফাংশনযুক্ত ∙ পূর্ণ 104/72 C7 ক্ষমতা সঠিক স্পেসিফিকেশন।

মূল বৈশিষ্ট্যাবলী

পৃষ্ঠের মাউন্ট ∙ পরবর্তী প্রজন্মের বোর্ড

A16B-2203-0110 হল "সম্পূর্ণ C7 স্পেসিফিকেশন ইনপুট আউটপুটের পৃষ্ঠের মাউন্ট সংস্করণ" ¢ এর নির্মাণটি SMD (পৃষ্ঠ মাউন্ট ডিভাইস) জুড়ে। এটি পূর্ববর্তী A16B-1212-0220 থেকে আলাদা করে,যা ডিএনসি ইলেকট্রনিক্স নিশ্চিত করেছে পুরোনো "অ-পৃষ্ঠ-মাউন্ট" সংস্করণ.

অ-এসএমডি থেকে এসএমডি নির্মাণে রূপান্তরঃ

• একই বোর্ড এলাকায় উচ্চতর উপাদান ঘনত্ব
• থ্রু-হোল সোল্ডার জয়েন্ট নির্মূলের জন্য উন্নত কম্পন প্রতিরোধের
• স্বয়ংক্রিয় উত্পাদনের জন্য আরও উপযুক্ততা

A16B-2203-0110 হ'ল বর্তমান প্রজন্মের C7 বোর্ড, যা 0-C হার্ডওয়্যার পরিপক্ক হওয়ার সাথে সাথে নির্মিত "শেষ প্রজন্মের 0-C নিয়ন্ত্রণ" ′′ মেশিনে লাগানো হয়। পূর্ববর্তী 0-C মেশিনে A16B-1212-0220 বহন করতে পারে।

অ্যাপ্লিকেশন দৃশ্যকল্প

0-এমসি মেশিনিং সেন্টার C7 বোর্ড প্রতিস্থাপনঃঅটোমেটিক টুল চেঞ্জার সহ একটি FANUC 0-MC মেশিনিং সেন্টার তার সম্পূর্ণ 104/72 মেশিন ইন্টারফেসের জন্য A16B-2203-0110 C7 বোর্ড ব্যবহার করে। বোর্ডটি মাঝে মাঝে ত্রুটি বিকাশ করে।পরীক্ষিত A16B-2203-0110 এর জন্য বিনিময় পূর্ণ I/O ফাংশন পুনরুদ্ধার করে.

০-টিডি ডাবল-টারেট টার্নঃদুটি টাওয়ার এবং একটি হাইড্রোলিক chuck সঙ্গে একটি দ্বৈত-turret 0-TD সিএনসি টার্ন C7 বোর্ড ব্যবহার করে 104 ইনপুট উভয় টাওয়ার অবস্থান এনকোডার, হাইড্রোলিক সেন্সর থেকে সম্পূর্ণ সংকেত সেট স্থান,এবং অপারেটর প্যানেল.

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন ১ঃ A16B-2203-0110 একটি পুরোনো 0-সি মেশিনে সরাসরি A16B-1212-0220 প্রতিস্থাপন করতে পারে?

উভয়ই C7 I/O বোর্ড (104/72 DI/DO) এবং একই কার্যকরী অবস্থান পরিবেশন করে।A16B-2203-0110 "সাম্প্রতিক প্রজন্মের 0C নিয়ন্ত্রণের সাথে সজ্জিত সি / ডি ইনপুট আউটপুট কার্ডের সাম্প্রতিক সংস্করণ" এবং A16B-1212-0220 পুরানো নন-এসএমডি সংস্করণবেশিরভাগ 0-C অ্যাপ্লিকেশনে, A16B-2203-0110 A16B-1212-0220 এর পরিবর্তে ব্যবহার করা যেতে পারে, কিন্তু ফ্যানুক ওয়ার্ল্ডের বিনিময় নোটে বলা হয়েছেঃ"এক্সচেঞ্জ অবশ্যই একটি A16B-2203-0110 হতে হবে" এর অর্থ এক্সচেঞ্জ ক্রেডিট প্রোগ্রামগুলির জন্য মেলে বোর্ড নম্বর প্রয়োজন. স্ট্যান্ডার্ড প্রতিস্থাপনের জন্য, নির্দিষ্ট মেশিন ডকুমেন্টেশন থেকে হার্ডওয়্যার সামঞ্জস্যতা নিশ্চিত করুন।

প্রশ্ন ২ঃ A16B-2203-0110 এ সংযোগকারীগুলির নাম কি?

A16B-2203-0110 হন্ডা সংযোগকারী M18, M1, M20 (DI/DO) এবং M2, M19 (আউটপুট) ব্যবহার করে।104/72 C7 কনফিগারেশনের জন্য সম্পূর্ণ সংযোগকারী সেটটি FANUC সিরিজ 0-C/0-D হার্ডওয়্যার সংযোগ ম্যানুয়ালে নিশ্চিত করা হয়েছে.

প্রশ্ন 3: A16B-2203-0110 কি 0-C এবং 0-D CNC উভয় সিস্টেমে কাজ করে?

হ্যাঁ. "ও-সি কন্ট্রোল বা ও-ডি, ও-এফ কনফিগারেশন চালানো যেখানে এই আই/ও এনসি এবং এমসির মধ্যে ইন্টারফেস করে। " ডিএনসি ইলেকট্রনিক্স একইভাবে 0-এমডি, 0-টিডি, 0-টিটিডি, 0-এমএফ, 0-টিএফ,এবং ০-টিটিএফ কনফিগারেশন ০ সিরিজের শেষ সিএনসি ভেরিয়েন্টগুলির সম্পূর্ণ পরিসীমা C7 I/O বোর্ড ব্যবহার করে.
