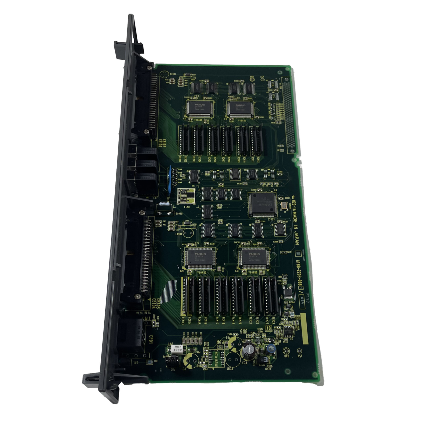

Fanuc A16B-2203-0111 মেমরি বোর্ড A16B22030111 A16B-22O3-O111

A16B-2203-0111 | FANUC Zero-C C6 I/O PCB — 80DI / 56DO / সিরিজ 0-C এবং 0-D / মেশিন ইন্টারফেস বোর্ড

C6 — মিড-রেঞ্জ I/O কনফিগারেশন

FANUC সিরিজ 0-C CNC-এর জন্য A16B-2203-01xx I/O বোর্ড পরিবারের মধ্যে, তিনটি ক্ষমতা স্তর বিভিন্ন মেশিন টুল জটিলতার প্রয়োজনীয়তাগুলিকে সম্বোধন করে:

C6 (A16B-2203-0111) সম্পূর্ণ-নির্দিষ্ট C7 এবং সর্বনিম্ন C5-এর মধ্যে অবস্থান করে। এর 80/56 DI/DO গণনা মধ্য-জটিলতার CNC মেশিন টুলের I/O প্রয়োজনীয়তাগুলিকে কভার করে — যে মেশিনগুলির জন্য মৌলিক C5 প্রদানের চেয়ে বেশি প্রয়োজন কিন্তু স্বয়ংক্রিয় প্যালেট চেঞ্জার এবং টুল ম্যাগাজিন সহ একটি জটিল মেশিনিং সেন্টারের সম্পূর্ণ সিগন্যাল পরিপূরক পর্যন্ত পৌঁছায় না।

এটি C6 এর জন্য সঠিক স্পেসিফিকেশন করে তোলে:

• মাঝারি অটোমেশন সহ স্ট্যান্ডার্ড 2-অক্ষ CNC বাঁক কেন্দ্রগুলি
• প্যালেট চেঞ্জার ছাড়াই কমপ্যাক্ট সিএনসি মেশিনিং সেন্টার
• মাঝারি মেশিন ইন্টারফেস জটিলতা সঙ্গে মেশিন নাকাল
• মেশিন যেখানে C7 এর অতিরিক্ত 24টি ইনপুট এবং 16টি আউটপুট অব্যবহৃত হবে

কী স্পেসিফিকেশন

PMC মই সংযোগ — কিভাবে বোর্ড কাজ করে

A16B-2203-0111 I/O লিঙ্ক সিরিয়াল ইন্টারফেসের মাধ্যমে সিরিজ 0-C CNC এর PMC (প্রোগ্রামেবল মেশিন কন্ট্রোলার) মই লজিকের সাথে সংযোগ করে। PMC মেশিনের সিকোয়েন্স লজিক চালায়:

1. ইনপুট স্ক্যান:প্রতিটি PMC চক্রে, বোর্ড 80টি ইনপুট টার্মিনালের সমস্ত অবস্থা পড়ে — সীমা সুইচ, সেন্সর, অপারেটর প্যানেল বোতাম, নিশ্চিতকরণ সংকেত — এবং সেগুলি PMC-তে ফরোয়ার্ড করে৷
2. আউটপুট আপডেট:প্রতিটি পিএমসি চক্রে, পিএমসি বোর্ডের 56টি আউটপুট চ্যানেলে আউটপুট কমান্ড লেখে — কুল্যান্ট পাম্প, রিলে কয়েল, সোলেনয়েড ভালভ, ইন্ডিকেটর ল্যাম্প সক্রিয় করা।
3. মেশিন সিকোয়েন্সিং:PMC বর্তমান ইনপুট অবস্থার বিপরীতে মইয়ের সীমার মূল্যায়ন করে এবং আউটপুট অবস্থা নির্ধারণ করে — কার্যকরভাবে মেশিন টুলের সিকোয়েন্স লজিক প্রয়োগ করে।

যখন A16B-2203-0111 ব্যর্থ হয়, ইনপুট রিডিং এবং আউটপুট ড্রাইভিং উভয়ই বন্ধ হয়ে যায় — PMC মেশিন ফিল্ড ডিভাইসের সাথে যোগাযোগ হারিয়ে ফেলে।

অ্যাপ্লিকেশন দৃশ্যকল্প

0-TC টার্নিং সেন্টার I/O বোর্ড ব্যর্থতা:একটি FANUC 0-TC CNC লেদ হাইড্রোলিক চাকিং এবং কুল্যান্ট ফাংশনগুলিকে প্রভাবিত করে PMC অ্যালার্ম তৈরি করে। A16B-2203-0111 C6 বোর্ডটিকে দোষ হিসেবে চিহ্নিত করা হয়েছে। প্রতিস্থাপন সমস্ত 80/56 মেশিন I/O পুনরুদ্ধার করে।

0-MC কমপ্যাক্ট মেশিনিং সেন্টার:প্যালেট চেঞ্জার ছাড়া একটি ছোট CNC মেশিনিং সেন্টার C6 I/O স্পেসিফিকেশন ব্যবহার করে — 80টি ইনপুট এবং 56টি আউটপুট এর স্পিন্ডল ইন্টারলক, দরজা, কুল্যান্ট এবং অক্ষ ব্রেক সংকেতগুলিকে C6 ক্ষমতার মধ্যে আরামদায়কভাবে কভার করে।

FAQ

প্রশ্ন 1: A16B-2203-0111 (C6) কি A16B-2203-0110 (C7) প্রতিস্থাপন করতে পারে যদি C7 অনুপলব্ধ হয়?

শুধুমাত্র যদি PMC প্রোগ্রাম 80 বা তার কম ইনপুট এবং 56 বা তার কম আউটপুট ব্যবহার করে। যদি মেশিনের PMC প্রোগ্রামটি 81-104 DI বা 57-72 DO রেঞ্জে সিগন্যালগুলিকে অ্যাড্রেস করে, তাহলে সেই সিগন্যালগুলি C6 বোর্ডে বিদ্যমান থাকে না — PMC অ্যালার্ম হবে। নিম্ন-ক্ষমতার বোর্ড প্রতিস্থাপন করার আগে PMC মই ডকুমেন্টেশন থেকে মেশিনের I/O পয়েন্ট ব্যবহার নিশ্চিত করুন।

Q2: A16B-2203-0111 কি সিরিজ 0-D নিয়ন্ত্রণের পাশাপাশি 0-C এর সাথে কাজ করে?

হ্যাঁ। A16B-2203-01xx C-সিরিজ I/O বোর্ডগুলি 0-C এবং 0-D (এবং 0-F) যুগের নিয়ন্ত্রণের জন্য নিশ্চিত করা হয়েছে। DNC ইলেকট্রনিক্স নিশ্চিত করে যে C7 (A16B-2203-0110) 0-MD, 0-TD, 0-MF, 0-TF কনফিগারেশনের সাথে কাজ করে — একই সামঞ্জস্যতা একই বোর্ড পরিবারের মধ্যে C6 A16B-2203-0111 পর্যন্ত প্রসারিত।

Q3: A16B-2203-0111 এ কোন সংযোগকারী ব্যবহার করা হয়?

C6 বোর্ডে C7 (যা M18, M1, M20, M2, M19 বহন করে) তুলনায় কম জনবহুল সংযোগকারী অবস্থান রয়েছে। C6 এর 80/56 সংকেত পরিপূরক সংযোগকারী অ্যারের একটি উপসেট ব্যবহার করে। নির্দিষ্ট মেশিন কনফিগারেশনের জন্য সিরিজ 0-সি হার্ডওয়্যার সংযোগ ম্যানুয়াল থেকে সঠিক সংযোগকারী লেআউট নিশ্চিত করুন।

প্রশ্ন 5: A16B-2203-0111 প্রতিস্থাপনের জন্য কি PMC প্রোগ্রাম পরিবর্তনের প্রয়োজন হয়?

না। PMC প্রোগ্রাম I/O ঠিকানা নম্বর ব্যবহার করে, বোর্ড-নির্দিষ্ট শনাক্তকারী নয়। একই C6 বোর্ডের সাথে A16B-2203-0111-এর মত প্রতিস্থাপন কোনো PMC প্রোগ্রাম পরিবর্তন ছাড়াই I/O যোগাযোগ পুনরুদ্ধার করে।
