| উৎপত্তি স্থল | জাপান |
| পরিচিতিমুলক নাম | FANUC |
| সাক্ষ্যদান | CE ROHS |
| মডেল নম্বার | A16B-2202-0773 |

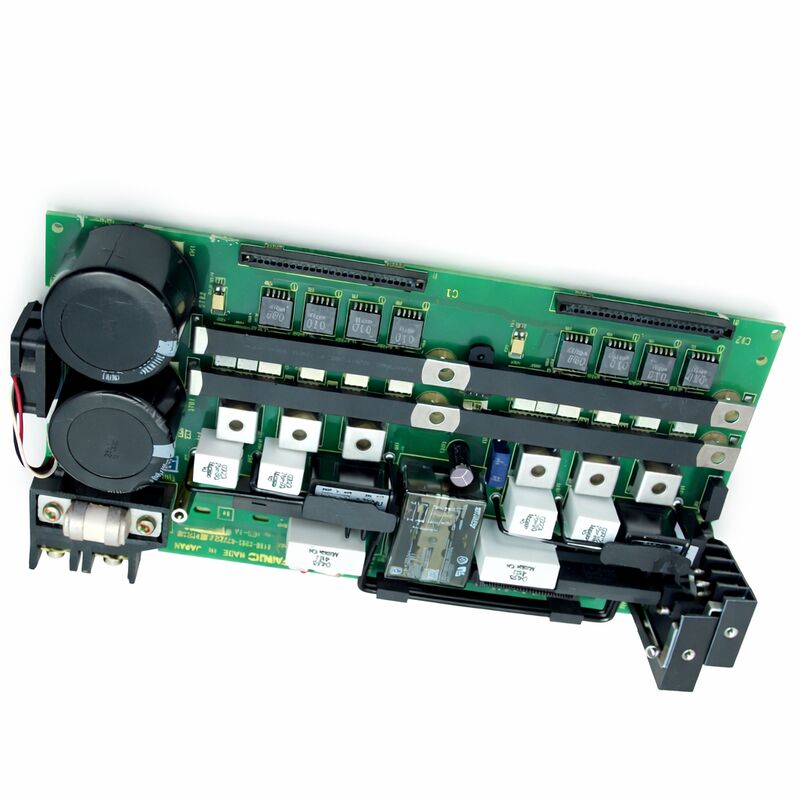

পার্ট নম্বর: A16B-2202-0773
প্রস্তুতকারক: FANUC Corporation (Japan)
পণ্যের প্রকার: অপারেটর প্যানেল I/O PCB
বোর্ড সিরিজ: A16B-2202
সামঞ্জস্যপূর্ণ সিস্টেম: FANUC CNC কন্ট্রোল সিস্টেম
A16B-2202-0773 হল FANUC-এর A16B-2202 সিরিজের একটি অপারেটর প্যানেল I/O প্রিন্টেড সার্কিট বোর্ড। এটি CNC কন্ট্রোলার এবং মেশিনের অপারেটর প্যানেলের মধ্যে সিগন্যাল ইন্টারফেস পরিচালনা করে — machinist মেশিন নিয়ন্ত্রণ করতে যে ফ্রন্ট প্যানেল ব্যবহার করে।
অপারেটর প্যানেলের প্রতিটি বোতাম, সুইচ, রোটারি সিলেক্টর এবং ইন্ডিকেটর এই বোর্ড দ্বারা পরিচালিত I/O সিগন্যাল পাথের মাধ্যমে কন্ট্রোলারের সাথে সংযুক্ত হয়।
A16B-2202 সিরিজ একাধিক FANUC CNC কন্ট্রোলার প্রজন্মের অপারেটর প্যানেল I/O বোর্ডগুলিকে কভার করে।
এই বোর্ডগুলি অপারেটর প্যানেল থেকে ফিজিক্যাল ইনপুটগুলিকে — কীপ্যাড প্রেস, মোড সিলেকশন সুইচ, সাইকেল স্টার্ট, ফিড হোল্ড, ইমার্জেন্সি স্টপ — ডিজিটাল সিগন্যালে অনুবাদ করে যা CNC কন্ট্রোলার কাজ করতে পারে।
এগুলি প্যানেলের আউটপুট ইন্ডিকেটরগুলিকেও চালিত করে: যে আলো অপারেটরকে জানায় কোন মোড সক্রিয় আছে, কোন ফাংশনগুলি সক্ষম করা হয়েছে এবং মেশিনের বর্তমান অবস্থা কী।
একটি কার্যকরী অপারেটর প্যানেল I/O বোর্ড ছাড়া, CNC-এর অপারেটর কমান্ডের জন্য কোনও নির্ভরযোগ্য পথ নেই।
অক্ষ আন্দোলন এখনও সরাসরি প্যারামিটার পদ্ধতির মাধ্যমে সম্ভব হতে পারে, তবে অপারেটর প্যানেলের মাধ্যমে স্বাভাবিক মেশিন অপারেশন সম্ভব নয়।
এই বোর্ডটি রুটিন মেশিনিং অপারেশনের জন্য একটি কার্যকরী প্রয়োজনীয়তা।
| প্যারামিটার | মান |
|---|---|
| পার্ট নম্বর | A16B-2202-0773 |
| প্রস্তুতকারক | FANUC Corporation |
| পণ্যের প্রকার | অপারেটর প্যানেল I/O PCB |
| বোর্ড সিরিজ | A16B-2202 |
| I/O প্রকার | সোর্স টাইপ (কারেন্ট-সিঙ্কিং সিগন্যাল লজিক) |
| সামঞ্জস্যপূর্ণ সিস্টেম | FANUC CNC কন্ট্রোল সিস্টেম |
| অ্যাপ্লিকেশন | অপারেটর প্যানেল বোতাম, সুইচ, ইন্ডিকেটর ইন্টারফেস |
| উৎপত্তি | জাপান |
| অপারেটিং তাপমাত্রা | 0 – 55°C |
| স্টোরেজ তাপমাত্রা | –20 – 60°C |
| আর্দ্রতা | 75% RH সর্বোচ্চ (নন-কন্ডেন্সিং) |
| উপলভ্য অবস্থা | নতুন / সংস্কার করা / মেরামত করা |
যখন একজন machinist "সাইকেল স্টার্ট" চাপেন, তখন সেই ফিজিক্যাল বোতাম বন্ধ হওয়ার ফলে একটি ভোল্টেজ বা গ্রাউন্ড সিগন্যাল তৈরি হয় যা একটি কেবলের মাধ্যমে অপারেটর প্যানেল I/O বোর্ডে ভ্রমণ করে।
বোর্ডের ইনপুট সার্কিট্রি এই সিগন্যালটি পড়ে এবং CNC কন্ট্রোলারের PMC ল্যাডার লজিককে অবস্থা রিপোর্ট করে।
PMC "সাইকেল স্টার্ট" ইনপুট পড়ে এবং, যদি সমস্ত শর্ত পূরণ হয়, কাটিং সাইকেল শুরু করে।
এই পথটি প্যানেলের প্রতিটি বোতাম এবং সুইচের জন্য বিদ্যমান। মোড সিলেক্টর সুইচ, ফিড ওভাররাইড পটেনশিওমিটার, জগ ডিরেকশন কী, স্পিন্ডল স্পিড ওভাররাইড, টুল চেঞ্জ রিকোয়েস্ট — প্রতিটি একটি সিগন্যাল তৈরি করে যা I/O বোর্ড CNC-এর সাথে ইন্টারফেস করে।
আউটপুট দিকে, বোর্ড CNC থেকে কমান্ড গ্রহণ করে — "সাইকেল অ্যাক্টিভ ল্যাম্প চালু করুন", "ফিড হোল্ড ইন্ডিকেটর সক্ষম করুন" — এবং সংশ্লিষ্ট প্যানেল লাইটগুলি চালিত করে।
"সোর্স টাইপ" পদবি সিগন্যাল লজিক কনভেনশন বর্ণনা করে।
সোর্স-টাইপ I/O-তে, বোর্ডের ইনপুট সার্কিটগুলি ফিল্ড ডিভাইস থেকে কারেন্ট প্রবাহিত সনাক্ত করে।
এটি দুটি সাধারণ শিল্প I/O কনভেনশনের মধ্যে একটি, এবং এটি প্যানেল ওয়্যারিং কীভাবে কনফিগার করা হয় তা নির্ধারণ করে।
সঠিকভাবে কাজ করার জন্য ফিল্ড ডিভাইসগুলিকে অবশ্যই বোর্ডের I/O টাইপের সাথে মিলতে হবে।
A16B-2202 সিরিজ অপারেটর প্যানেল I/O বোর্ড ভ্যারিয়েন্টগুলির একটি পরিসীমা জুড়ে বিস্তৃত, প্রতিটির নির্দিষ্ট I/O পয়েন্ট সংখ্যা, সিগন্যাল লজিক টাইপ এবং কার্যকরী বৈশিষ্ট্য রয়েছে যা বিভিন্ন কন্ট্রোলার প্ল্যাটফর্ম কনফিগারেশনের সাথে মেলে।
সিরিজটি বিভিন্ন চ্যানেল সংখ্যায় স্ট্যান্ডার্ড প্যানেল I/O কভার করে — 48, 64, 72, 96, 104 ইনপুট এবং আউটপুট সমন্বয় — এবং প্রোবিং সাইকেলগুলির জন্য হাই-স্পিড স্কিপ ইনপুটগুলির মতো বৈশিষ্ট্যযুক্ত ভ্যারিয়েন্টগুলি অন্তর্ভুক্ত করে।
-0773 ভ্যারিয়েন্টটি এই পরিবারের মধ্যে একটি নির্দিষ্ট অবস্থান দখল করে, যা এর লক্ষ্য সিস্টেম কনফিগারেশনের জন্য উপযুক্ত নির্দিষ্ট I/O সংখ্যা এবং বৈশিষ্ট্যগুলি সংজ্ঞায়িত করে।
এই সিরিজের অন্যান্য অপারেটর প্যানেল I/O বোর্ডগুলির মতো, -0773 অপারেটর প্যানেল র্যাকে ইনস্টল করা হয় এবং প্যানেল I/O ইন্টারফেসের মাধ্যমে CNC কন্ট্রোলারের সাথে যোগাযোগ করে।
সঠিক ভ্যারিয়েন্ট সনাক্ত করা অপরিহার্য।
বিভিন্ন A16B-2202 সাফিক্স নম্বর অদলবদলযোগ্য নয়। একটি ভুল বোর্ডে একই শারীরিক আকার এবং সংযোগকারী বিন্যাস থাকতে পারে তবে ভিন্ন সিগন্যাল ক্ষমতা থাকতে পারে। প্রতিস্থাপনের জন্য সোর্সিং করার আগে সর্বদা তার লেবেল থেকে ইনস্টল করা বোর্ডের সাফিক্স নিশ্চিত করুন।
যখন একটি অপারেটর প্যানেল I/O বোর্ড ব্যর্থ হয়, তখন ব্যর্থতা সাধারণত তিনটি প্যাটার্নের মধ্যে একটি হিসাবে দেখা দেয়। সম্পূর্ণ বোর্ড ব্যর্থতা সমস্ত প্যানেল ফাংশনগুলিকে অসংবেদনশীল করে তোলে — বোতামগুলি কিছুই করে না, ইন্ডিকেটরগুলি সমস্ত নিভে যায় বা সমস্ত আলোকিত হয়।
আংশিক ব্যর্থতা নির্দিষ্ট প্যানেল ফাংশনগুলিকে অসংবেদনশীল করে তোলে যখন অন্যগুলি স্বাভাবিকভাবে কাজ করে — এটি প্রায়শই বোর্ডের I/O অ্যারের একটি নির্দিষ্ট বিভাগ বা বোর্ডের একটি নির্দিষ্ট পাওয়ার রেলের দিকে নির্দেশ করে।
অনির্ধারিত ব্যর্থতা — প্যানেল ফাংশন যা কখনও কখনও কাজ করে এবং কখনও কখনও করে না — প্রায়শই বোর্ডের চেয়ে সংযোগকারী যোগাযোগের সমস্যা থেকে উদ্ভূত হয়।
বোর্ড ব্যর্থ হয়েছে বলে সিদ্ধান্ত নেওয়ার আগে, বোর্ড প্রান্ত এবং প্যানেল প্রান্ত উভয় প্রান্তে প্যানেল কেবল সংযোগগুলি পরীক্ষা করুন।
অপারেটর প্যানেল কেবলগুলি বারবার প্যানেল সমাবেশ এবং অপসারণ থেকে সংযোগকারী পয়েন্টগুলিতে পরিধান জমা করে।
একটি আংশিকভাবে বসে থাকা সংযোগকারী বা ক্ষতিগ্রস্ত যোগাযোগ একটি বোর্ড ব্যর্থতার মতো একই উপসর্গ তৈরি করে।
যদি সংযোগগুলি নিশ্চিত করা হয় এবং ত্রুটি অব্যাহত থাকে, তবে বোর্ডটি প্রতিস্থাপনের প্রার্থী।
প্রশ্ন ১: কয়েকটি নির্দিষ্ট প্যানেল কী কাজ করা বন্ধ করে দিয়েছে। অন্যগুলি স্বাভাবিকভাবে কাজ করে। A16B-2202-0773 কি ত্রুটি?
নির্বাচিত কী ব্যর্থতা — নির্দিষ্ট কীগুলি অসংবেদনশীল যখন অন্যগুলি কাজ করে — একটি বোর্ড ত্রুটি নির্দেশ করতে পারে, তবে একটি প্যানেল কীশিট ত্রুটি বা একটি প্যানেল কেবল ত্রুটির সাথে সমানভাবে সামঞ্জস্যপূর্ণ।
যদি সম্ভব হয় তবে প্রথমে প্যানেল কেবল প্রতিস্থাপন করে পরীক্ষা করুন।
যদি প্যানেল কেবল নিশ্চিত করা হয়, তবে ত্রুটিটি হয় বোর্ডের নির্দিষ্ট I/O বিভাগে বা সেই নির্দিষ্ট কীগুলির জন্য কীশিট যোগাযোগের মধ্যে রয়েছে। প্রভাবিত কীগুলির অধীনে কীশিটটি দূষণ বা পরিধানের জন্য পরিদর্শন করুন।
প্রশ্ন ২: একটি পাওয়ার সার্জের পরে মেশিনটি একটি অপারেটর প্যানেল অ্যালার্ম দেখায়। বোর্ডের একটি সংযোগকারীর কাছে দৃশ্যমান বিবর্ণতা রয়েছে। কী করা উচিত?
দৃশ্যমান বিবর্ণতা পাওয়ার ইভেন্ট থেকে একটি উপাদান ব্যর্থতা নির্দেশ করে। একটি ক্ষতিগ্রস্ত বোর্ড দিয়ে অপারেশন পুনরুদ্ধার করার চেষ্টা করবেন না — যদি ক্ষতিগ্রস্ত সার্কিট ভুল সিগন্যাল প্রয়োগ করে তবে ত্রুটিটি ইন্টারফেসের মাধ্যমে CNC মেইন বোর্ডে ছড়িয়ে পড়তে পারে।
বোর্ডটি প্রতিস্থাপন করুন। প্রতিস্থাপন ইনস্টল করার আগে প্যানেল পাওয়ার সাপ্লাই ভোল্টেজও পরীক্ষা করুন যাতে ওভারভোল্টেজ অবস্থা পরিষ্কার হয়েছে তা নিশ্চিত করা যায়।
প্রশ্ন ৩: সোর্স-টাইপ এবং সিঙ্ক-টাইপ অপারেটর প্যানেল I/O বোর্ডগুলির মধ্যে পার্থক্য কী?
সোর্স-টাইপ বোর্ডগুলি বোর্ড থেকে ফিল্ড ডিভাইসে কারেন্ট সরবরাহ করে। ফিল্ড ডিভাইস (বোতাম, সুইচ) ইনপুট সক্রিয় করতে গ্রাউন্ডে কারেন্ট পাথ সংযোগ করে। সিঙ্ক-টাইপ বোর্ডগুলি ফিল্ড ডিভাইস থেকে কারেন্ট সিঙ্ক করে।
ফিল্ড ডিভাইস বোর্ডের ইনপুট-এ ভোল্টেজ সরবরাহ করে। প্যানেল ওয়্যারিং প্রতিটি টাইপের জন্য ভিন্ন — একটি সোর্স-টাইপ বোর্ড সিঙ্ক-টাইপের জন্য কনফিগার করা ফিল্ড ওয়্যারিংয়ের সাথে সঠিকভাবে কাজ করতে পারে না।
প্রতিস্থাপনের বোর্ড সোর্সিং করার আগে সর্বদা ওয়্যারিং কনভেনশন নিশ্চিত করুন।
প্রশ্ন ৪: মেশিনটি একটি নতুন অপারেটর প্যানেল দিয়ে রেট্রোফিট করা হয়েছে। প্যানেলটি CNC-এর সাথে সঠিকভাবে যোগাযোগ করে না। A16B-2202-0773 কি প্রতিস্থাপনের প্রয়োজন?
একটি রেট্রোফিট পরিস্থিতিতে, প্যানেল ওয়্যারিং এবং বোর্ডের I/O কনভেনশন অবশ্যই মিলতে হবে। যদি রেট্রোফিট প্যানেল একটি ভিন্ন I/O কনভেনশন (সোর্স বনাম সিঙ্ক) বা একটি ভিন্ন সিগন্যাল স্তর ব্যবহার করে, তবে একটি সামঞ্জস্যপূর্ণ ভ্যারিয়েন্টে পরিবর্তন করার জন্য বোর্ডটি পরিবর্তন করার প্রয়োজন হতে পারে।
এছাড়াও নিশ্চিত করুন যে প্যানেল কেবল পিনআউট বোর্ডের সংযোগকারী অ্যাসাইনমেন্টের সাথে মেলে।
একটি ভুল-তারযুক্ত প্যানেল একটি বোর্ড ত্রুটির মতো দেখাবে তবে বোর্ডটি ত্রুটিপূর্ণ নয়।
প্রশ্ন ৫: এই বোর্ডে কি কম্পোনেন্ট-লেভেল মেরামত করা যেতে পারে?
কম্পোনেন্ট-লেভেল মেরামত নির্দিষ্ট ব্যর্থতার জন্য সম্ভব — ক্ষতিগ্রস্ত ইনপুট সুরক্ষা ডায়োড, ব্যর্থ ইন্ডিকেটর ড্রাইভার IC, অক্সিডাইজড সংযোগকারী যোগাযোগ।
প্রোপ্রাইটারি FANUC ইন্টারফেস IC, যদি ক্ষতিগ্রস্ত হয়, সাধারণত স্বাধীনভাবে উপলব্ধ নয় এবং সেই ব্যর্থতাগুলির জন্য কম্পোনেন্ট-লেভেল মেরামতকে অবাস্তব করে তোলে।
একটি যোগ্য FANUC মেরামত পরিষেবা নির্দিষ্ট ব্যর্থতার মোড মূল্যায়ন করতে পারে এবং মেরামতযোগ্যতা সম্পর্কে পরামর্শ দিতে পারে।
