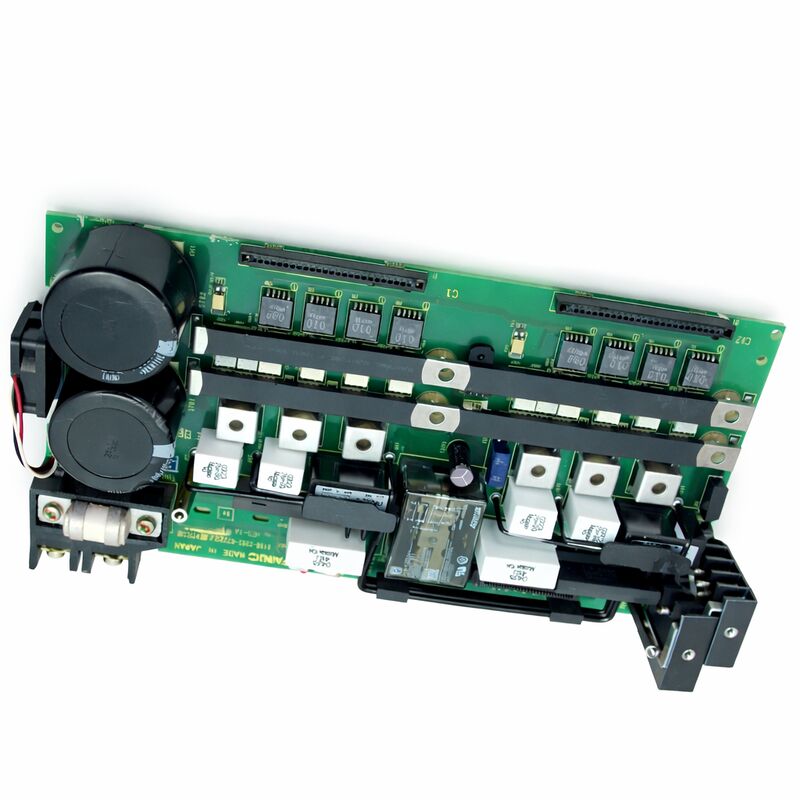

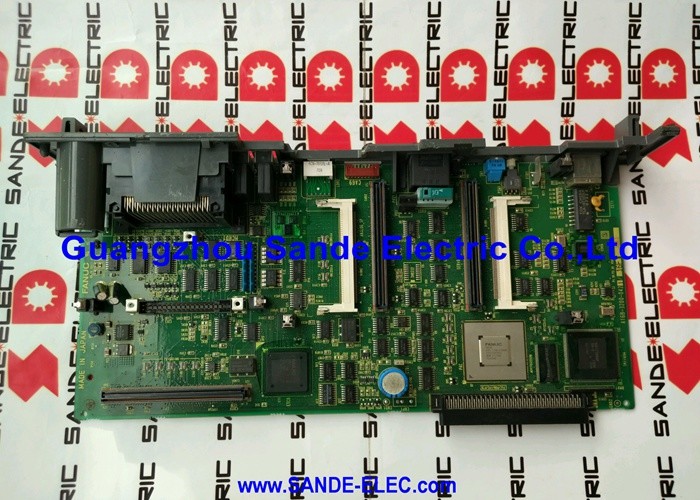

সিএনসি সার্কিট বোর্ড
>
|
| উৎপত্তি স্থল | জাপান |
| পরিচিতিমুলক নাম | FANUC |
| সাক্ষ্যদান | CE ROHS |
| মডেল নম্বার | A16B-2202-0772 |
পার্ট নম্বর: A16B-2202-0772
প্রস্তুতকারক: FANUC Corporation (Japan)
পণ্যের প্রকার: অপারেটর প্যানেল I/O PCB
বোর্ড সিরিজ: A16B-2202
সামঞ্জস্যপূর্ণ সিস্টেম: FANUC Series 16 / 18 CNC এবং সামঞ্জস্যপূর্ণ
A16B-2202-0772 হল FANUC-এর A16B-2202 সিরিজের একটি অপারেটর প্যানেল I/O প্রিন্টেড সার্কিট বোর্ড। এটি FANUC-এর সিরিজ 16 এবং 18 কন্ট্রোলার ইকোসিস্টেমের I/O বোর্ডগুলির ক্লাস্টারের অন্তর্গত যা CNC কন্ট্রোলারের PMC এবং মেশিন টুলের অপারেটর ইন্টারফেস হার্ডওয়্যারের মধ্যে যোগাযোগ পরিচালনা করে।
অপারেটর প্যানেল I/O বোর্ডগুলি সেই সংকেতগুলি বহন করে যা হিউম্যান-মেশিন ইন্টারফেসকে কাজ করে: মেশিনের প্যানেলের প্রতিটি বোতাম চাপ এই বোর্ডের মাধ্যমে গ্রহণ করা হয়, এবং PMC ল্যাডারের দ্বারা চালিত প্রতিটি ইন্ডিকেটর ল্যাম্পের অবস্থা এই বোর্ডের মাধ্যমে আউটপুট হয়।
A16B-2202 সিরিজ সিরিজ 16 এবং 18 অ্যাপ্লিকেশনের জন্য FANUC I/O PCB-এর একটি পরিসীমা জুড়ে রয়েছে, যা বিভিন্ন চ্যানেল সংখ্যা এবং I/O প্রকারের অন্তর্ভুক্ত।
এই সিরিজের মধ্যে, পৃথক ভ্যারিয়েন্টগুলি তাদের ইনপুট সংখ্যা, আউটপুট সংখ্যা এবং বৈদ্যুতিক প্রকার দ্বারা সংজ্ঞায়িত হয় — যা নির্ধারণ করে কোন মেশিন এবং প্যানেল কনফিগারেশন তারা পরিবেশন করে।
0772 হল এই ধরনের একটি সংজ্ঞায়িত ভ্যারিয়েন্ট, যা FANUC Series 16/18 সিস্টেম হায়ারার্কির মধ্যে এর নির্দিষ্ট অপারেটর প্যানেল I/O অ্যাপ্লিকেশনের জন্য কনফিগার করা হয়েছে।
এই বোর্ডগুলি কন্ট্রোলার ক্যাবিনেটের ভিতরে মাউন্ট করা হয় এবং অপারেটর প্যানেলের ওয়্যারিংয়ের সাথে সংযোগ স্থাপন করে।
তারা বোতাম, কী সুইচ, সিলেক্টর সুইচ এবং জরুরি স্টপ সার্কিট থেকে ইনপুট সংকেত গ্রহণ করে এবং ইন্ডিকেটর ল্যাম্প, শ্রবণযোগ্য অ্যালার্ম এবং অন্যান্য প্যানেল ফিডব্যাক ডিভাইসগুলিতে আউটপুট সংকেত চালায়।
তাদের নির্ভরযোগ্যতা মেশিন অপারেটরের কাছে সরাসরি দৃশ্যমান — একটি ত্রুটিপূর্ণ অপারেটর প্যানেল I/O বোর্ড অনুপস্থিত বা ভুল প্যানেল প্রতিক্রিয়া তৈরি করে যা মেশিন অপারেশনের সময় অবিলম্বে স্পষ্ট হয়।
| প্যারামিটার | মান |
|---|---|
| পার্ট নম্বর | A16B-2202-0772 |
| প্রস্তুতকারক | FANUC Corporation |
| পণ্যের প্রকার | অপারেটর প্যানেল I/O PCB |
| বোর্ড সিরিজ | A16B-2202 |
| সামঞ্জস্যপূর্ণ সিস্টেম | FANUC Series 16 / 18 CNC এবং সামঞ্জস্যপূর্ণ |
| অ্যাপ্লিকেশন | অপারেটর প্যানেল ডিজিটাল I/O ইন্টারফেস |
| উৎপত্তি | জাপান |
| অপারেটিং তাপমাত্রা | 0 – 55°C |
| স্টোরেজ তাপমাত্রা | −20 – 60°C |
| আর্দ্রতা | 75% RH সর্বোচ্চ (অ-ঘনীভূত) |
| উপলভ্য অবস্থা | নতুন (সারপ্লাস) / সংস্কারকৃত / মেরামত করা |
একটি CNC মেশিন টুলের অপারেটর প্যানেল হল সেই বিন্দু যেখানে মানব অপারেটর মেশিনটির সাথে যোগাযোগ করে।
প্যানেল থেকে, অপারেটর প্রোগ্রাম শুরু এবং বন্ধ করে, অপারেটিং মোড নির্বাচন করে, অক্ষ আন্দোলন সক্ষম করে, স্পিন্ডল এবং কুল্যান্ট ফাংশন নিয়ন্ত্রণ করে এবং অ্যালার্ম স্বীকার করে।
এই মিথস্ক্রিয়াগুলির প্রত্যেকটির জন্য প্যানেল হার্ডওয়্যার থেকে CNC কন্ট্রোলারে একটি শারীরিক বৈদ্যুতিক সংকেত পথের প্রয়োজন।
A16B-2202-0772 ইনপুট সাইডে সেই সংকেত পথ সরবরাহ করে: যখন অপারেটর একটি বোতাম চাপেন, তখন প্যানেল সুইচ একটি সার্কিট বন্ধ করে। I/O PCB এই বন্ধ হওয়া সনাক্ত করে এবং এটিকে PMC-এর কাছে একটি লজিক্যাল ইনপুট স্টেট হিসাবে উপস্থাপন করে।
PMC ল্যাডার প্রোগ্রাম এই স্টেটটি পড়ে এবং প্রতিক্রিয়া জানায় — সম্ভবত একটি মোড সক্ষম করে, একটি ফাংশন শুরু করে, বা NC কার্নেলে একটি সংকেত প্রেরণ করে।
আউটপুট সাইডে, PMC ইন্ডিকেটর স্টেটগুলি চালায়: মোডটি এখন সক্রিয়, স্পিন্ডল চলছে, টুল চেঞ্জার প্রস্তুত।
I/O PCB PMC থেকে এই লজিক্যাল আউটপুট স্টেটগুলি গ্রহণ করে এবং এর আউটপুট টার্মিনালগুলির সাথে সংযুক্ত ইন্ডিকেটর ল্যাম্প সার্কিট বা রিলে কয়েলের মাধ্যমে কারেন্ট চালায়।
মেশিনের প্রতিটি প্যানেল বোতাম এবং প্রতিটি প্যানেল ইন্ডিকেটর এই লজিক পাথের মধ্য দিয়ে চলে।
I/O PCB হল সেই হার্ডওয়্যার যা এটি সম্ভব করে তোলে।
A16B-2202 সিরিজের অপারেটর প্যানেল I/O PCB গুলি সোর্স-টাইপ এবং সিঙ্ক-টাইপ বৈদ্যুতিক কনফিগারেশনে উত্পাদিত হয়। দুটি প্রকার আউটপুট ড্রাইভার সার্কিটে কারেন্ট প্রবাহের দিক নির্ধারণ করে।
সোর্স-টাইপ আউটপুট বোর্ড থেকে লোডে কারেন্ট সরবরাহ করে। বোর্ডটি কারেন্ট সোর্স হিসাবে কাজ করে।
লোড — একটি ল্যাম্প বা রিলে কয়েল — বোর্ডের আউটপুট টার্মিনাল এবং গ্রাউন্ডের মধ্যে সংযোগ স্থাপন করে। যখন PMC আউটপুট সক্রিয় করে, তখন বোর্ডটি লোডের মাধ্যমে কারেন্ট চালায়।
সিঙ্ক-টাইপ আউটপুট গ্রাউন্ডে কারেন্ট প্রবাহ সরবরাহ করে। বোর্ডটি কারেন্ট সিঙ্ক হিসাবে কাজ করে।
লোড সাপ্লাই ভোল্টেজ এবং বোর্ডের আউটপুট টার্মিনালের মধ্যে সংযোগ স্থাপন করে। যখন PMC আউটপুট সক্রিয় করে, তখন বোর্ডটি আউটপুট টার্মিনালকে গ্রাউন্ডের দিকে টানে, সার্কিটটি সম্পূর্ণ করে।
ইনস্টল করা বোর্ডের প্রকার অবশ্যই প্যানেল ওয়্যারিংয়ের সাথে মিলতে হবে। যেখানে সিঙ্ক-টাইপ বোর্ডের প্রত্যাশা করা হয় সেখানে একটি সোর্স-টাইপ বোর্ড ইনস্টল করা — বা বিপরীতভাবে — ভুল বা অনুপস্থিত প্যানেল আউটপুট ফাংশন তৈরি করে। প্রতিস্থাপনের জন্য সোর্সিং করার আগে সর্বদা এর লেবেল থেকে ইনস্টল করা বোর্ডের বৈদ্যুতিক প্রকার নিশ্চিত করুন।
যখন একটি A16B-2202-0772 বোর্ড ত্রুটিপূর্ণ হয়, তখন লক্ষণগুলি অপারেটর প্যানেলে দৃশ্যমান হয়। যে ইনপুটগুলি আর রেজিস্টার করে না — বোতাম চাপ যা কোনও CNC প্রতিক্রিয়া তৈরি করে না — বা যে আউটপুটগুলি স্থায়ীভাবে চালু বা স্থায়ীভাবে বন্ধ থাকে তা একটি বোর্ড ত্রুটি বা ফিল্ড ওয়্যারিং সমস্যার ইঙ্গিত দেয়।
CNC-এর PMC ডায়াগনস্টিক স্ক্রিন সরাসরি ডায়াগনস্টিক টুল সরবরাহ করে। প্রতিটি সুইচ শারীরিকভাবে পরিচালনা করার সময় ইনপুট রেজিস্টার পর্যবেক্ষণ করা নিশ্চিত করে যে বোর্ড সংকেত গ্রহণ এবং প্রেরণ করছে কিনা।
যদি সুইচটি পরিচালনা করার সময় PMC সঠিক ইনপুট স্টেট দেখায়, তবে বোর্ডটি সেই চ্যানেলের জন্য কাজ করছে।
যদি সুইচটি পরিচালনা করার সময় PMC কোনও পরিবর্তন না দেখায় এবং সুইচ এবং ওয়্যারিং ভাল বলে নিশ্চিত করা হয়, তবে সেই চ্যানেলের জন্য বোর্ডের ইনপুট সার্কিট ব্যর্থ হয়েছে।
PMC-এর ফোর্সড-আউটপুট ফাংশন ব্যবহার করে একটি নির্দিষ্ট আউটপুট স্টেট কমান্ড করে এবং প্যানেলে সংশ্লিষ্ট ল্যাম্প বা ডিভাইস সাড়া দেয় কিনা তা নিশ্চিত করে আউটপুট ত্রুটিগুলি একইভাবে নির্ণয় করা হয়।
প্রশ্ন ১: কন্ট্রোলার ক্যাবিনেটে একটি রক্ষণাবেক্ষণ পদ্ধতির পরে বেশ কয়েকটি অপারেটর প্যানেল বোতাম কাজ করা বন্ধ করে দিয়েছে। ওয়্যারিং অক্ষত বলে মনে হচ্ছে। A16B-2202-0772 কি ত্রুটিপূর্ণ হতে পারে?
কন্ট্রোলার ক্যাবিনেটে রক্ষণাবেক্ষণের কাজগুলি অনিচ্ছাকৃত সংযোগকারী বিঘ্ন ঘটাতে পারে। বোর্ডটি ত্রুটিপূর্ণ বলে সিদ্ধান্ত নেওয়ার আগে, প্যানেল ওয়্যারিং এবং I/O PCB-এর মধ্যে সমস্ত সংযোগকারী সম্পূর্ণরূপে বসেছে কিনা তা নিশ্চিত করুন।
একটি আংশিকভাবে আলগা সংযোগকারী ঠিক সেই প্যাটার্ন তৈরি করে যা আপনি বর্ণনা করেছেন — একাধিক ইনপুট একসাথে ব্যর্থ হচ্ছে।
সমস্ত সংযোগকারী পুনরায় বসান, প্যানেল ফাংশন পরীক্ষা করুন, এবং যদি সংযোগকারী বসার বিষয়টি নিশ্চিত হওয়ার পরেও ত্রুটি চলতে থাকে, তবে ক্ষতির জন্য বোর্ডটি পরীক্ষা করুন।
প্রশ্ন ২: PMC স্টেট নির্বিশেষে প্যানেল ইন্ডিকেটর ল্যাম্পগুলি স্থায়ীভাবে আলোকিত থাকে। এটি কি একটি I/O PCB ত্রুটি নাকি একটি ওয়্যারিং ত্রুটি?
সঠিক PMC স্টেট সত্ত্বেও স্থায়ীভাবে আলোকিত আউটপুটগুলি আউটপুট ড্রাইভার সার্কিট বা ওয়্যারিংয়ে একটি শর্ট-সার্কিট অবস্থার ইঙ্গিত দেয়।
ল্যাম্প সার্কিটের সাধারণ সাপ্লাই ভোল্টেজ তার সঠিক স্তরে আছে কিনা তা পরীক্ষা করুন — সাপ্লাইয়ের উপর একটি অতিরিক্ত ভোল্টেজ দুর্বল আউটপুট ড্রাইভার সুরক্ষা সার্কিটের মাধ্যমে ল্যাম্পগুলিকে আলোকিত করতে পারে।
যদি সাপ্লাই ভোল্টেজ সঠিক হয়, তবে PMC আউটপুট রেজিস্টার পর্যবেক্ষণ করে নিশ্চিত করুন যে PMC আউটপুটগুলি বন্ধ করার কমান্ড দিচ্ছে।
যদি PMC কমান্ড বন্ধ থাকে কিন্তু ল্যাম্পগুলি চালু থাকে, তবে বোর্ডের আউটপুট ড্রাইভার অংশটি সম্ভবত ব্যর্থ হয়েছে।
প্রশ্ন ৩: মেশিনটি কুল্যান্টে প্লাবিত হয়েছিল এবং অপারেটর প্যানেল কাজ করা বন্ধ করে দিয়েছে। কুল্যান্ট দূষণের পরে A16B-2202-0772 কি পুনরুদ্ধার করা যেতে পারে?
পুনরুদ্ধার দূষণের মাত্রা এবং এটি কত দ্রুত সমাধান করা হয় তার উপর নির্ভর করে। কুল্যান্ট মিস্টের সংস্পর্শে আসা একটি বোর্ড যা এখনও ক্ষয় সৃষ্টি করেনি তা প্রায়শই ইলেকট্রনিক্স-সেফ কন্টাক্ট ক্লিনার দিয়ে পরিষ্কার করা যায় এবং পুঙ্খানুপুঙ্খ শুকানোর পরে পরিষেবাতে ফিরিয়ে আনা যায়।
একটি বোর্ড যা নিমজ্জিত হয়েছে বা দীর্ঘ সময়ের জন্য ভেজা রাখা হয়েছে সাধারণত ট্রেস ক্ষয় দেখায় যা সম্পূর্ণরূপে পুনরুদ্ধার করা যায় না।
পরিষ্কার করার পরে ম্যাগনিফিকেশনের অধীনে পরিদর্শন করুন — কপার ট্রেস বা কম্পোনেন্ট লিডের উপর সক্রিয় ক্ষয় একটি লক্ষণ যে বোর্ডটি নির্ভরযোগ্যভাবে পুনরুদ্ধারযোগ্য নয়।
প্রশ্ন ৪: প্রতিস্থাপনের জন্য সোর্সিং করার আগে আমি কীভাবে আমার ইনস্টল করা A16B-2202-0772-এর I/O প্রকার (সোর্স বা সিঙ্ক) নিশ্চিত করব?
বোর্ডের লেবেল সরাসরি পড়ুন। ইনস্টল করা বোর্ডের লেবেলটি তার বিবরণ বা স্পেসিফিকেশন লাইনে I/O প্রকার সনাক্ত করবে।
যদি লেবেলটি ক্ষতিগ্রস্ত হয়, তবে মেশিনের বৈদ্যুতিক ডকুমেন্টেশন দেখুন — মেশিনের রক্ষণাবেক্ষণ ম্যানুয়ালের কন্ট্রোলার কনফিগারেশন বিভাগে I/O PCB প্রকার নির্দিষ্ট করা আছে।
যদি কোনটি উপলব্ধ না হয়, তবে একজন যোগ্য FANUC টেকনিশিয়ান উপযুক্ত পরীক্ষার সরঞ্জাম দিয়ে বোর্ডের আউটপুট টার্মিনালে সার্কিট বৈশিষ্ট্যগুলি পরিমাপ করে প্রকার নির্ধারণ করতে পারেন।
প্রশ্ন ৫: এই বোর্ডটি প্রতিস্থাপন করার পরে, CNC একটি অপারেটর প্যানেল যোগাযোগ ত্রুটি দেখাচ্ছে যা আগে ছিল না। কী ভুল হতে পারে?
একটি বোর্ড প্রতিস্থাপনের পরে একটি অপারেটর প্যানেল যোগাযোগ ত্রুটি সাধারণত তিনটি সমস্যার একটি নির্দেশ করে: প্রতিস্থাপন বোর্ডের মূল বোর্ডের চেয়ে ভিন্ন I/O লিঙ্ক ঠিকানা কনফিগারেশন রয়েছে, প্রতিস্থাপন বোর্ডে একটি সংযোগকারী সম্পূর্ণরূপে নিযুক্ত নয়, অথবা প্রতিস্থাপন বোর্ডে একটি ত্রুটি রয়েছে যা I/O লিঙ্ক বাসে একটি ত্রুটি অবস্থা তৈরি করছে।
প্রথমে I/O লিঙ্ক ঠিকানা সেটিংস এবং সংযোগকারী বসার বিষয়টি পরীক্ষা করুন।
যদি উভয়ই সঠিক বলে নিশ্চিত করা হয়, তবে প্রতিস্থাপন বোর্ডের বিনিময় করার প্রয়োজন হতে পারে।
