| উৎপত্তি স্থল | জাপান |
| পরিচিতিমুলক নাম | FANUC |
| সাক্ষ্যদান | CE ROHS |
| মডেল নম্বার | A16B-2202-0790 |
পার্ট নম্বর: A16B-2202-0790
প্রস্তুতকারক: FANUC Corporation (Japan)
পণ্যের প্রকার: অপারেটর প্যানেল I/O PCB
বোর্ড সিরিজ: A16B-2202
সামঞ্জস্যপূর্ণ সিস্টেম: FANUC সিরিজ 16 / 18 CNC এবং সামঞ্জস্যপূর্ণ

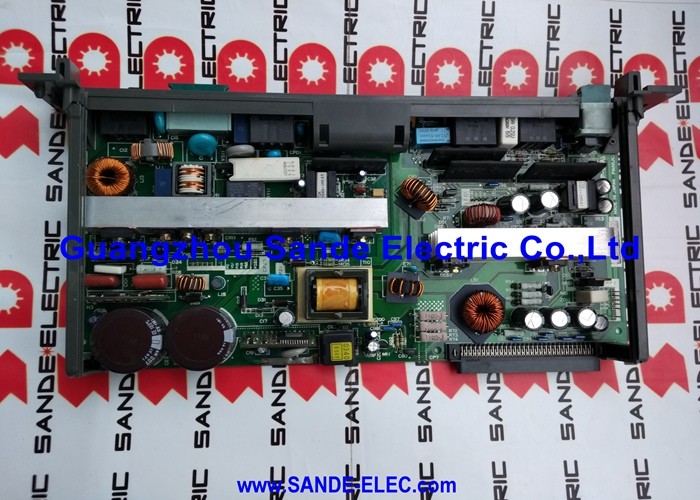

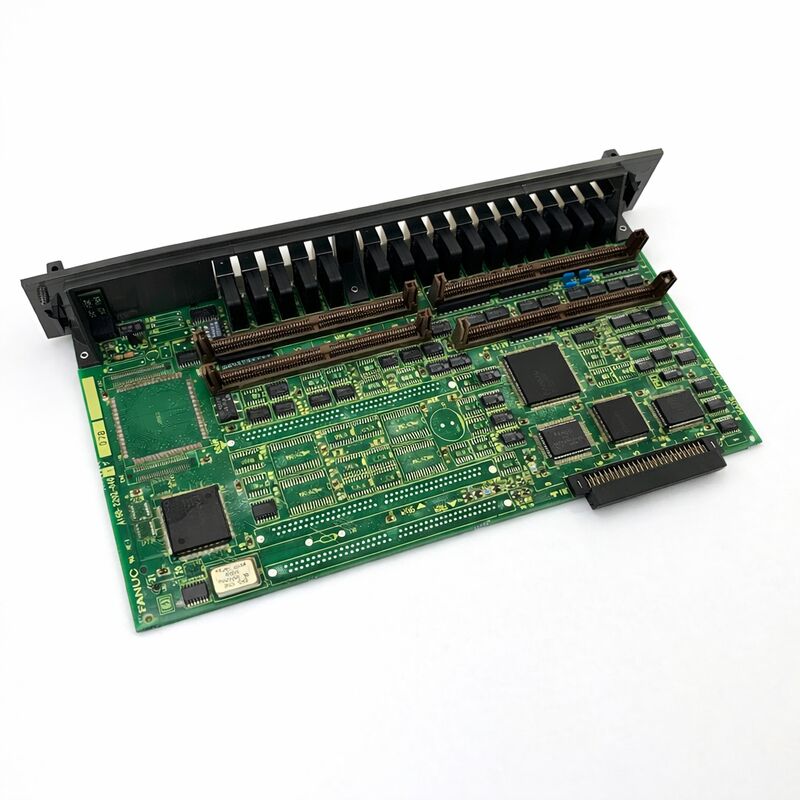

A16B-2202-0790 হল FANUC-এর A16B-2202 সিরিজের একটি অপারেটর প্যানেল I/O প্রিন্টেড সার্কিট বোর্ড। এই বোর্ডটি FANUC-এর সিরিজ 16 এবং 18 কন্ট্রোলার ইকোসিস্টেমের I/O ইন্টারফেস PCB-এর ক্লাস্টারের অন্তর্গত যা CNC কন্ট্রোলারের PMC ল্যাডার প্রোগ্রামকে মেশিন টুলের অপারেটর প্যানেল হার্ডওয়্যারের সাথে সংযুক্ত করে।
A16B-2202 সিরিজ এই I/O বোর্ডগুলির একটি সুনির্দিষ্ট পরিসীমা জুড়ে রয়েছে — বিভিন্ন ভ্যারিয়েন্ট বিভিন্ন ইনপুট/আউটপুট চ্যানেল সংখ্যা এবং বৈদ্যুতিক কনফিগারেশনের জন্য ব্যবহৃত হয় — এবং -0790 হল এই প্রতিষ্ঠিত পরিবারের একটি ভ্যারিয়েন্ট।
একটি অপারেটর প্যানেল I/O বোর্ডের উদ্দেশ্য সরাসরি: এটি মানব অপারেটর এবং CNC কন্ট্রোলারের মধ্যে বৈদ্যুতিক ইন্টারফেস।
যখন একজন অপারেটর একটি ফিডরেট ওভাররাইড বোতাম চাপেন, মোড সিলেক্টর সুইচে একটি মোড নির্বাচন করেন, বা সাইকেল স্টার্ট বোতাম চাপেন, তখন সেই শারীরিক ক্রিয়াগুলি বৈদ্যুতিক সংকেত তৈরি করে।
I/O PCB সেই সংকেতগুলি গ্রহণ করে, সেগুলিকে ডিজিটাল অবস্থায় রূপান্তরিত করে এবং সেগুলিকে PMC-এর ইনপুট রেজিস্টারে উপস্থাপন করে। PMC ল্যাডার প্রোগ্রাম এই ইনপুটগুলি পড়ে এবং উপযুক্ত CNC ফাংশনগুলি সক্ষম করে বা উপযুক্ত মেশিন আউটপুটগুলি চালিত করে প্রতিক্রিয়া জানায়।
ফেরত পথটিও সমান গুরুত্বপূর্ণ। প্যানেলের প্রতিটি ইন্ডিকেটর ল্যাম্প — সাইকেল রানিং লাইট, স্পিন্ডল অ্যাক্টিভ ইন্ডিকেটর, অ্যালার্ম লাইট — PMC-এর আউটপুট লজিক দ্বারা চালিত হয়। I/O PCB-এর আউটপুট সার্কিটগুলি এই লজিক্যাল আউটপুট কমান্ডগুলি গ্রহণ করে এবং সেগুলিকে কারেন্টে রূপান্তরিত করে যা ফিজিক্যাল ল্যাম্পগুলিকে আলোকিত করে।
| প্যারামিটার | মান |
|---|---|
| পার্ট নম্বর | A16B-2202-0790 |
| প্রস্তুতকারক | FANUC Corporation |
| পণ্যের প্রকার | অপারেটর প্যানেল I/O PCB |
| বোর্ড সিরিজ | A16B-2202 |
| সামঞ্জস্যপূর্ণ সিস্টেম | FANUC সিরিজ 16 / 18 CNC এবং সামঞ্জস্যপূর্ণ |
| অ্যাপ্লিকেশন | অপারেটর প্যানেল ডিজিটাল I/O ইন্টারফেস |
| অরিজিন | জাপান |
| অপারেটিং তাপমাত্রা | 0 – 55°C |
| স্টোরেজ তাপমাত্রা | –20 – 60°C |
| আর্দ্রতা | 75% RH সর্বোচ্চ (নন-কন্ডেন্সিং) |
| উপলভ্য অবস্থা | নতুন (সারপ্লাস) / রিফার্বিশড / মেরামত করা |
অপারেটর প্যানেল এবং CNC কন্ট্রোলারের মধ্যে সম্পর্ক সম্পূর্ণরূপে I/O PCB-এর মাধ্যমে মধ্যস্থতা করা হয়। এটি নকশার দ্বারা।
প্যানেল থেকে ফিজিক্যাল ওয়্যারিং — সুইচ, ল্যাম্প এবং সিলেক্টরগুলির জন্য কয়েক ডজন বা শত শত পৃথক কন্ডাক্টর — সরাসরি CNC কন্ট্রোলারের প্রধান লজিকের সাথে সংযুক্ত হয় না। এটি I/O PCB-এর সাথে সংযুক্ত হয়। I/O PCB সিগন্যাল কন্ডিশনিং, সুরক্ষা এবং বৈদ্যুতিক ইন্টারফেস সরবরাহ করে যা ফিল্ড সিগন্যালগুলিকে কন্ট্রোলার-সামঞ্জস্যপূর্ণ লজিক লেভেলে রূপান্তরিত করে।
এই পৃথকীকরণ বেশ কয়েকটি উদ্দেশ্য সাধন করে।
প্যানেল থেকে ফিল্ড ওয়্যারিং নয়েজ, সুইচিং ট্রানজিয়েন্ট এবং কাছাকাছি পাওয়ার কন্ডাক্টর থেকে ক্রস-কাপলিং বহন করতে পারে।
I/O PCB-এর ইনপুট সার্কিটগুলি এই সিগন্যালগুলিকে ফিল্টার এবং ডিবাউন্স করে যাতে PMC পরিষ্কার, নির্ভরযোগ্য ডেটা পায়।
I/O PCB-এর আউটপুট সার্কিটগুলি ইন্ডিকেটর ল্যাম্পগুলির জন্য প্রয়োজনীয় তুলনামূলকভাবে উচ্চ কারেন্ট চালিত করে — এমন কারেন্ট যা সরাসরি সংযুক্ত হলে কন্ট্রোলারের লজিক সার্কিটগুলির ক্ষতি করবে।
PMC FANUC-এর I/O Link সিরিয়াল বাসের মাধ্যমে I/O PCB-এর সাথে যোগাযোগ করে।
এই সিরিয়াল সংযোগের অর্থ হল কন্ট্রোলার ক্যাবিনেট এবং অপারেটর প্যানেলের মধ্যে ফিজিক্যাল দূরত্ব পৃথক সিগন্যাল তারের দৈর্ঘ্যের দ্বারা সীমাবদ্ধ নয়।
I/O Link কেবল কন্ট্রোলার এবং I/O PCB-এর মধ্যে সমস্ত চ্যানেল ডেটা একটি উচ্চ-গতির সিরিয়াল ডেটা স্ট্রিম হিসাবে বহন করে।
I/O PCB এই ডেটা ডিসিরিয়ালাইজ করে এবং সেই অনুযায়ী ফিজিক্যাল আউটপুটগুলি চালিত করে।
অপারেটর প্যানেল I/O বোর্ড ত্রুটিগুলি CNC সিস্টেমে অপারেটর-দৃশ্যমান ব্যর্থতার মধ্যে অন্যতম।
প্যানেল হল অপারেটর এবং মেশিনের মধ্যে প্রাথমিক ইন্টারফেস। যখন I/O বোর্ড ব্যর্থ হয়, তখন ব্যর্থতা অবিলম্বে স্পষ্ট হয়: বোতামগুলি প্রতিক্রিয়া বন্ধ করে দেয়, ইন্ডিকেটরগুলি ভুল অবস্থা দেখায়, বা মেশিন স্বয়ংক্রিয় মোডে প্রবেশ করতে অস্বীকার করে কারণ এর সুরক্ষা ইন্টারলক ইনপুটগুলি সঠিকভাবে পড়া হচ্ছে না।
CNC-এর PMC ডায়াগনস্টিক স্ক্রিনগুলি হল প্রাথমিক ডায়াগনস্টিক টুল। এই স্ক্রিনগুলি সিস্টেমে প্রতিটি I/O ঠিকানার লাইভ অবস্থা দেখায়।
একজন অভিজ্ঞ টেকনিশিয়ান একটি নির্দিষ্ট প্যানেল বোতামের ইনপুট ঠিকানার অবস্থা পর্যবেক্ষণ করেন যখন তিনি শারীরিকভাবে বোতামটি চাপেন এবং ছেড়ে দেন।
যদি ঠিকানাটি অবস্থা পরিবর্তন করে, তবে সেই চ্যানেলের ইনপুট সার্কিট কার্যকরী। যদি তা না হয়, তবে ত্রুটিটি বোর্ডে, ওয়্যারিংয়ে, বা প্যানেল ডিভাইসে নিজেই রয়েছে।
একাধিক ইনপুট বা আউটপুট ব্যর্থতা একসাথে ঘটে — বিশেষ করে একটি কানেক্টর গ্রুপে — একটি ওয়্যারিং সমস্যার পরিবর্তে একটি বোর্ড ত্রুটির ইঙ্গিত দেয়।
পৃথক ওয়্যারিং ত্রুটিগুলি সাধারণত একবারে একটি সিগন্যালকে প্রভাবিত করে; বোর্ড ত্রুটিগুলি সাধারণত একাধিক চ্যানেলকে প্রভাবিত করে যা একটি সাধারণ ইনপুট বা আউটপুট ড্রাইভার ভাগ করে নেয়।
A16B-2202 সিরিজে বিভিন্ন I/O চ্যানেল সংখ্যা এবং বৈদ্যুতিক প্রকারের জন্য অনেক ভ্যারিয়েন্ট রয়েছে।
ভ্যারিয়েন্টগুলি তাদের ইনপুট সংখ্যা, আউটপুট সংখ্যা, তারা হাই-স্পিড স্কিপ (HDI) ফাংশন অন্তর্ভুক্ত করে কিনা এবং তাদের বৈদ্যুতিক প্রকার (সোর্স বা সিঙ্ক) দ্বারা আলাদা করা হয়।
সঠিক প্রতিস্থাপন নির্বাচন করার জন্য ইনস্টল করা বোর্ডের সঠিক পার্ট নম্বর জানা প্রয়োজন।
-0790 ভ্যারিয়েন্ট A16B-2202 পরিবারের মধ্যে তার নির্দিষ্ট I/O কনফিগারেশন পরিবেশন করে। এটিকে একটি ভিন্ন সাফিক্স ভ্যারিয়েন্ট দিয়ে প্রতিস্থাপন করা — এমনকি একই রকম চ্যানেল সংখ্যা সহ একটি — ভুল বৈদ্যুতিক প্রকার বা বেমানান I/O ঠিকানা অ্যাসাইনমেন্টের ঝুঁকি তৈরি করে।
সর্বদা একটি সঠিক পার্ট নম্বর ম্যাচ সোর্স করুন।
প্রশ্ন ১: কাছাকাছি একটি বজ্রপাতের ঘটনার পর মেশিনের প্যানেলের মোড সিলেক্টর এবং কিছু পুশবাটন প্রতিক্রিয়া বন্ধ করে দিয়েছে। CNC কোনো অ্যালার্ম দেখাচ্ছে না। A16B-2202-0790 কি ক্ষতিগ্রস্ত হতে পারে?
বজ্রপাতের ঘটনাগুলি বিল্ডিংয়ের বৈদ্যুতিক সরবরাহ বা প্যানেল থেকে দীর্ঘ তারের মাধ্যমে কন্ট্রোল ক্যাবিনেটে ভোল্টেজ ট্রানজিয়েন্ট প্রবেশ করাতে পারে। I/O PCB গুলি ফিল্ড ওয়্যারিংয়ের সাথে সরাসরি সংযুক্ত থাকে এবং এই পথ থেকে ট্রানজিয়েন্ট শক্তি শোষণ করতে পারে।
ইনপুট সুরক্ষা সার্কিটগুলি ব্যর্থ হতে পারে, ইনপুট চ্যানেলগুলিকে অকার্যকর রেখে দেয় এমনকি বোর্ড চালিত হলেও।
CNC কোনো অ্যালার্ম দেখাচ্ছে না কারণ PMC এখনও চলছে — এটি কেবল প্যানেল ইনপুট সিগন্যালগুলি গ্রহণ করছে না।
বোর্ড প্রতিস্থাপন হল উপযুক্ত প্রতিক্রিয়া।
প্রশ্ন ২: প্যানেলের বেশ কয়েকটি ইন্ডিকেটর ল্যাম্প সর্বদা জ্বলছে, মেশিনের প্রকৃত অবস্থা নির্বিশেষে। A16B-2202-0790-তে এটি কী কারণ হতে পারে?
সঠিক PMC লজিক অবস্থা সহ স্থায়ীভাবে আলোকিত আউটপুটগুলি (PMC আউটপুট বন্ধ করার নির্দেশ দিচ্ছে) বোর্ডে একটি ব্যর্থ আউটপুট ড্রাইভার বিভাগের ইঙ্গিত দেয়। আউটপুট ড্রাইভারগুলি একটি ওয়্যারিং ত্রুটি, ল্যাম্প সরবরাহে অতিরিক্ত ভোল্টেজ, বা কেবল উপাদানের বার্ধক্য দ্বারা ক্ষতিগ্রস্ত হতে পারে।
ল্যাম্প সরবরাহ ভোল্টেজ স্পেসিফিকেশনের মধ্যে আছে কিনা তা যাচাই করুন।
যদি এটি সঠিক হয় এবং PMC আউটপুটগুলি বন্ধ করার নির্দেশ দিচ্ছে, তবে বোর্ডের আউটপুট ড্রাইভার IC গুলি ব্যর্থ হয়েছে। বোর্ড প্রতিস্থাপন করুন।
প্রশ্ন ৩: কন্ট্রোলার এবং A16B-2202-0790-এর মধ্যে I/O Link সংযোগ একটি যোগাযোগ ত্রুটি অ্যালার্ম দেখাচ্ছে। কেবলটি অক্ষত দেখাচ্ছে। কী তদন্ত করা উচিত?
নিশ্চিতভাবে ভালো কেবল সহ একটি I/O Link যোগাযোগ ত্রুটি একটি I/O Link ঠিকানা সংঘাতের কারণে হতে পারে (যদি বোর্ডটি সম্প্রতি প্রতিস্থাপিত বা পুনরায় কনফিগার করা হয়), বোর্ডে একটি ত্রুটিপূর্ণ I/O Link ইন্টারফেস সার্কিট, বা কন্ট্রোলার সাইডে I/O Link ইন্টারফেসের সাথে একটি সমস্যা।
CNC-এর I/O অ্যাসাইনমেন্ট প্যারামিটারের সাথে বোর্ডের I/O Link ঠিকানা সেটিংস পরীক্ষা করুন।
যদি ঠিকানাটি সঠিক হয় এবং অ্যালার্ম চলতে থাকে, তবে বোর্ডের I/O Link ইন্টারফেস সার্কিট ব্যর্থ হতে পারে।
প্রশ্ন ৪: একজন রক্ষণাবেক্ষণ টেকনিশিয়ান সম্প্রতি মেশিন ক্যাবিনেটের ভিতরে কাজ করেছেন। এর পরে, কিছু প্যানেল ফাংশন অনিয়মিত ছিল। কোনো দৃশ্যমান ক্ষতি দেখা যাচ্ছে না। কী ঘটেছে?
ক্যাবিনেট কাজের পরে অনিয়মিত প্যানেল ফাংশনগুলি সাধারণত একটি আংশিকভাবে আলগা সংযোগকারী নির্দেশ করে।
টেকনিশিয়ান ক্যাবিনেটে কাজ করার সময় দুর্ঘটনাক্রমে I/O PCB-এর একটি সংযোগকারীকে নাড়া দিতে পারেন। পাওয়ার বন্ধ করুন, A16B-2202-0790-এর সংযোগকারীগুলি সনাক্ত করুন এবং প্রত্যেকটিকে দৃঢ়ভাবে পুনরায় বসান।
কোনো কেবল দুর্ঘটনাক্রমে সংযোগ বিচ্ছিন্ন বা চাপা পড়েছে কিনা তাও পরীক্ষা করুন।
বেশিরভাগ ক্ষেত্রে, এটি বোর্ড প্রতিস্থাপন ছাড়াই সমস্যাটি সমাধান করে।
প্রশ্ন ৫: মেশিনে একটি 0i-TB কন্ট্রোল আছে, কিন্তু ডকুমেন্টেশনে A16B-2202-0790 কে সিরিজ 16/18 বোর্ড হিসাবে তালিকাভুক্ত করা হয়েছে। এটি কি ব্যবহার করা যেতে পারে?
0i-TB-এর সাথে সামঞ্জস্যতা কন্ট্রোলারের I/O কনফিগারেশনের উপর নির্ভর করে। A16B-2202 পরিবারের কিছু I/O PCB একাধিক FANUC কন্ট্রোলার প্রজন্মের জুড়ে ব্যবহৃত হয় যখন I/O Link আর্কিটেকচার এবং ঠিকানা পরিসীমা সামঞ্জস্যপূর্ণ হয়।
মেশিনের বৈদ্যুতিক ডকুমেন্টেশন পরীক্ষা করে বা FANUC পরিষেবা রেফারেন্সের সাথে পরামর্শ করে 0i-TB কনফিগারেশনের সাথে নির্দিষ্ট বোর্ডের সামঞ্জস্যতা নিশ্চিত করুন।
যে কনফিগারেশনে সামঞ্জস্যতা স্পষ্টভাবে নিশ্চিত করা হয়নি সেখানে কখনই একটি বোর্ড ইনস্টল করবেন না।
