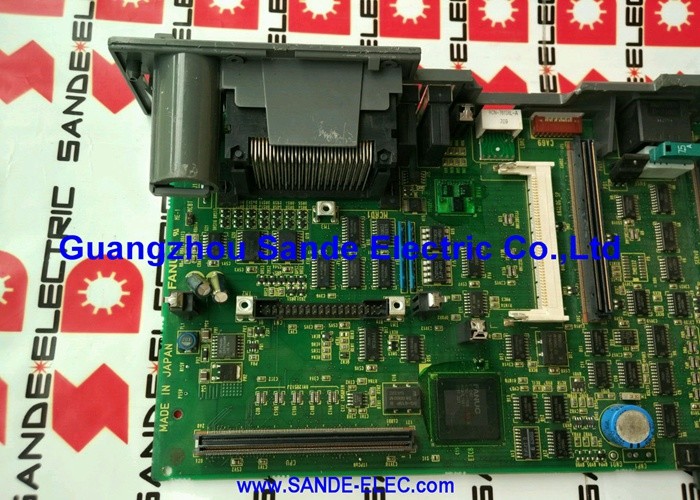

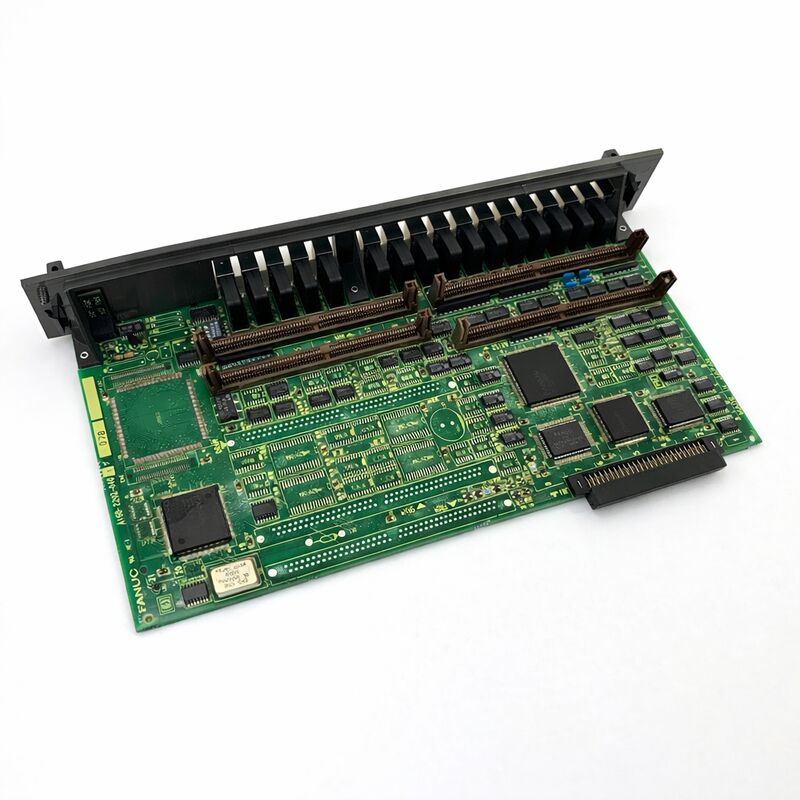

FANUC কন্ট্রোলার কার্ড A16B-2202-0726 A16B22020726 A16B-22O2-O726

FANUC A16B-2202-0726 | F16M / F16T I/O PCB — 104DI / 72DO, High-Speed Skip ছাড়া, সিরিজ 16-A

পার্ট নম্বর: A16B-2202-0726

প্রস্তুতকারক: FANUC Corporation (Japan)

পণ্যের প্রকার: I/O ইন্টারফেস PCB (DI/DO বোর্ড)

বোর্ডের সিরিজ: A16B-2202

বিবরণ: PCB — DI/DO: 104/72 High-Speed Skip ছাড়া, F16M/T

সংক্ষিপ্ত বিবরণ

A16B-2202-0726 হল FANUC-এর F16M এবং F16T CNC কন্ট্রোলারের জন্য I/O ইন্টারফেস প্রিন্টেড সার্কিট বোর্ড — সিরিজ 16-A মেশিনিং সেন্টার এবং টার্নিং সেন্টার ভ্যারিয়েন্ট। এটি CNC কন্ট্রোলারের PMC (প্রোগ্রামেবল মেশিন কন্ট্রোলার) এবং মেশিন টুলের ফিল্ড ডিভাইসগুলির মধ্যে ডিসক্রিট ডিজিটাল ইনপুট এবং আউটপুট ইন্টারফেস সরবরাহ করে, যা একটি একক বোর্ডের মাধ্যমে 104টি ডিজিটাল ইনপুট এবং 72টি ডিজিটাল আউটপুট বহন করে।

F16M এবং F16T কন্ট্রোলারগুলি — পূর্ববর্তী 16-A প্রজন্মের উত্তরসূরি — প্রতিযোগিতামূলক দামে উৎপাদন মেশিনিংয়ের জন্য সত্যিকারের উচ্চ-ক্ষমতাসম্পন্ন নিয়ন্ত্রণ সমাধান সরবরাহকারী প্রথম FANUC CNC প্ল্যাটফর্মগুলির মধ্যে ছিল।

তারা স্ট্যান্ডার্ড FANUC প্রোগ্রামিং পরিবেশ চালাত, আলফা ড্রাইভ সিস্টেমকে সমর্থন করত এবং নির্ভুল যন্ত্রাংশ তৈরির জন্য প্রয়োজনীয় মেশিনিং পারফরম্যান্স সরবরাহ করত।

I/O বোর্ড হল সেই উপাদান যা এই কন্ট্রোলার বুদ্ধিমত্তাকে ফিজিক্যাল মেশিনের সাথে সংযুক্ত করে: টুল-চেঞ্জিং মেকানিজম, কুল্যান্ট সিস্টেম, অ্যাক্সিস লিমিট সুইচ, ডোর ইন্টারলক, হাইড্রলিক্স এবং সমস্ত ডিসক্রিট কন্ট্রোল উপাদান যা একটি মেশিনিং সেন্টারকে একটি সম্পূর্ণ উৎপাদন সিস্টেমে পরিণত করে।

"W/O High-Speed Skip" (High-Speed Skip ছাড়া) উপাধি একটি গুরুত্বপূর্ণ শনাক্তকারী।

হাই-স্পিড স্কিপ ফাংশন CNC-কে একটি ইন-প্রসেস গেজিং প্রোব বা টাচ সেন্সর থেকে একটি হাই-স্পিড স্কিপ সিগন্যাল সনাক্ত করতে এবং স্ট্যান্ডার্ড I/O স্ক্যানের ল্যাটেন্সি ছাড়াই তাৎক্ষণিকভাবে বর্তমান অ্যাক্সিস পজিশন রেকর্ড করতে দেয়।

A16B-2202-0726-এ এই সার্কিট অন্তর্ভুক্ত নেই — এটি সেই মেশিনগুলির জন্য সংস্করণ যেগুলির ইন-প্রসেস গেজিং বা হাই-স্পিড পরিমাপ অ্যাপ্লিকেশনের প্রয়োজন নেই। স্কিপ ফাংশন সহ এর সহযোগী হল A16B-2202-0725 (যা একই 104DI/72DO গণনা বহন করে এবং স্কিপ ইনপুট যোগ করা হয়েছে)।

মূল স্পেসিফিকেশন

104DI / 72DO — I/O পয়েন্ট ক্ষমতা

F16M দ্বারা নিয়ন্ত্রিত একটি মেশিনিং সেন্টার প্রচুর I/O ট্র্যাফিক তৈরি করে। টুল ম্যাগাজিনের পকেট নিশ্চিতকরণ ইনপুট, স্বয়ংক্রিয় টুল চেঞ্জার-এর সিকোয়েন্স স্ট্যাটাস সিগন্যাল, কুল্যান্ট সিস্টেমের ফ্লো এবং লেভেল সুইচ, প্যালেট সিস্টেমের পজিশন নিশ্চিতকরণ, চিপ কনভেয়রের ফল্ট ইনপুট, হাইড্রলিক প্রেসার সেন্সর, ডোর ইন্টারলকড সেফটি ইনপুট — এবং আউটপুট সাইডে, সমস্ত নিউম্যাটিক এবং হাইড্রলিক ফাংশনের জন্য সোলেনয়েড কমান্ড, কুল্যান্ট ভালভ সিগন্যাল, ইন্ডিকেটর লাইট এবং সাইকেল স্টার্ট আউটপুট।

একটি সম্পূর্ণ-বৈশিষ্ট্যযুক্ত মেশিনিং সেন্টার সহজেই 60–80 ইনপুট এবং 40–50 আউটপুট পয়েন্ট ব্যবহার করতে পারে।

A16B-2202-0726-এর 104/72 ক্ষমতা মেশিন নির্মাতাকে বিকল্পের জন্য স্থান সহ একটি সম্পূর্ণ মেশিনের জন্য হেডরুম দেয়।

72টি আউটপুট মেশিনের 24V DC রিলে কয়েল, সোলেনয়েড ভালভ এবং ইন্ডিকেটর সার্কিট সরাসরি চালায়।

প্রতিটি আউটপুট সার্কিটের একটি নির্দিষ্ট কারেন্ট রেটিং রয়েছে — সাধারণত প্রতি পয়েন্টে প্রায় 200mA — যা স্ট্যান্ডার্ড ইন্ডাস্ট্রিয়াল রিলে কয়েল এবং সোলেনয়েড স্পেসিফিকেশনের সাথে মেলে।

এই রেটিং অতিক্রম করলে আউটপুট ট্রানজিস্টর ক্ষতিগ্রস্ত হয়। সঠিকভাবে আকারের আউটপুট ফিউজিং এবং সঠিকভাবে নির্দিষ্ট লোডগুলি মেশিনের বৈদ্যুতিক ডিজাইনের গুরুত্বপূর্ণ দিক।

High-Speed Skip — এই বোর্ডটিতে কী নেই এবং কখন এটি গুরুত্বপূর্ণ

হাই-স্পিড স্কিপ ফাংশন ইন-প্রসেস পরিমাপ প্রোব সহ মেশিনগুলির জন্য প্রাসঙ্গিক — একটি রেনিশা বা হেইডেনহেইন প্রোব যা মেশিনে থাকাকালীন, এটি না সরিয়ে, মেশিনেড অংশ পরিমাপ করে।

যখন প্রোব ওয়ার্কপিসের সাথে যোগাযোগ করে, তখন এটি একটি স্কিপ সিগন্যাল তৈরি করে। CNC-কে অবশ্যই যোগাযোগের মুহূর্তে সঠিক অ্যাক্সিস পজিশন রেকর্ড করতে হবে, মাইক্রোসেকেন্ড নির্ভুলতার সাথে, সেই মুহূর্তে পিএলসি স্ক্যান সাইকেল যেখানেই থাকুক না কেন।

স্ট্যান্ডার্ড I/O — A16B-2202-0726-এর মতো — PMC স্ক্যান সাইকেলে ইনপুট প্রক্রিয়া করে।

স্ক্যান সাইকেল ল্যাটেন্সি তৈরি করে। ধীর ফিড রেটে একটি বৈশিষ্ট্য পরিমাপকারী প্রোবের জন্য, এই ল্যাটেন্সি গ্রহণযোগ্য হতে পারে।

উৎপাদনে ব্যবহৃত ফিড রেটগুলিতে উচ্চ-নির্ভুলতার ইন-প্রসেস গেজিংয়ের জন্য, স্ট্যান্ডার্ড I/O স্ক্যানের ল্যাটেন্সি খুব বেশি, এবং হাই-স্পিড স্কিপ সার্কিট প্রয়োজন।

যদি A16B-2202-0726 সহ একটি মেশিনে পরে ইন-প্রসেস গেজিং যোগ করার প্রয়োজন হয়, তবে হাই-স্পিড স্কিপ ইনপুট পেতে I/O বোর্ডটি A16B-2202-0725-এ পরিবর্তন করতে হবে।

এটি একটি হার্ডওয়্যার পরিবর্তন, প্যারামিটার পরিবর্তন নয়।

সোর্সিং এবং প্রতিস্থাপন বিবেচনা

A16B-2202-0726 বন্ধ করা হয়েছে। যখন মূল বোর্ডটি ব্যর্থ হয়, তখন প্রতিস্থাপনটি আফটারমার্কেট সাপ্লাই চেইন থেকে আসে। 0726 (স্কিপ ছাড়া) এবং 0725 (স্কিপ সহ) উভয়ই প্রতিষ্ঠিত পরিষেবা ইতিহাস সহ পরিচিত পরিমাণ। সরবরাহকারীরা প্রায়শই উভয় ভ্যারিয়েন্ট স্টক করে।

প্রতিস্থাপন পদ্ধতি সহজ: ফিজিক্যাল বোর্ড সোয়াপ, সমস্ত কানেক্টর সিটিং নিশ্চিতকরণ, এবং CNC-এর I/O ডায়াগনস্টিক স্ক্রিনের মাধ্যমে কার্যকরী যাচাইকরণ।

এই বোর্ডের জন্য কোনও নির্দিষ্ট প্যারামিটার নেই যা কনফিগার করার প্রয়োজন — এই বোর্ডের জন্য CNC-এর PMC প্যারামিটারে সংরক্ষিত PMC-এর I/O অ্যাড্রেস অ্যাসাইনমেন্টগুলি বোর্ড সোয়াপ অপরিবর্তিত থাকে।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: A16B-2202-0726-এর বেশ কয়েকটি আউটপুট পয়েন্ট কাজ করা বন্ধ করে দিয়েছে। PMC আউটপুট কমান্ডগুলি সঠিক বলে নিশ্চিত করা হয়েছে। বোর্ড কি ব্যর্থ হয়েছে?

সঠিক PMC কমান্ড সহ একাধিক মৃত আউটপুট পয়েন্ট আউটপুট ট্রানজিস্টর ব্যর্থতার সাথে সামঞ্জস্যপূর্ণ — সাধারণত একটি শর্ট সার্কিট বা সংযুক্ত লোডে ইন্ডাকটিভ কিকব্যাক থেকে অতিরিক্ত কারেন্টের কারণে ঘটে।

ব্যর্থ আউটপুটগুলি একই কানেক্টরে আছে কিনা বা একটি সাধারণ গ্রাউন্ড রিটার্ন শেয়ার করে কিনা তা পরীক্ষা করুন।

যদি ব্যর্থ পয়েন্ট গ্রুপের জন্য আউটপুট ফিউজ লাগানো থাকে, তবে প্রথমে সেগুলি পরীক্ষা করুন। যদি ফিউজগুলি অক্ষত থাকে এবং আউটপুটগুলি মৃত থাকে, তবে বোর্ডের আউটপুট ড্রাইভার বিভাগ ব্যর্থ হয়েছে এবং বোর্ড প্রতিস্থাপন প্রয়োজন।

প্রশ্ন ২: CNC A16B-2202-0726 সম্পর্কিত I/O যোগাযোগ অ্যালার্ম দেখায়। বোর্ড কানেক্টরটি পুনরায় বসানো হয়েছে। আর কী পরীক্ষা করা উচিত?

কানেক্টর পুনরায় বসানোর পরে, I/O বোর্ডের 24V DC সরবরাহ ভোল্টেজ পরীক্ষা করুন। একটি আন্ডার-ভোল্টেজ অবস্থা যোগাযোগ অ্যালার্ম সৃষ্টি করে যা বোর্ড ব্যর্থতার অনুকরণ করে।

ভোল্টেজ ড্রপগুলি সাপ্লাই ওয়্যারিংয়ে সনাক্ত করতে বোর্ডের 24V ইনপুট টার্মিনালে সরবরাহ পরিমাপ করুন — সাপ্লাই উৎস থেকে নয়।

এছাড়াও I/O বোর্ড এবং CNC-এর মেইন বোর্ডের মধ্যে I/O বাস ক্যাবলে কোনও ক্ষতি বা আলগা যোগাযোগ পরীক্ষা করুন।

প্রশ্ন ৩: মেশিনের ইন-প্রসেস গেজিং ক্ষমতা যোগ করার প্রয়োজন। A16B-2202-0726 কি একটি প্রোবিং সিস্টেম সমর্থন করতে পারে?

A16B-2202-0726-এ নির্ভুল ইন-প্রসেস গেজিংয়ের জন্য প্রয়োজনীয় হাই-স্পিড স্কিপ ইনপুট সার্কিট নেই। সঠিক প্রোব পজিশন ক্যাপচারের জন্য স্ট্যান্ডার্ড I/O ইনপুট ল্যাটেন্সি খুব বেশি। ইন-প্রসেস গেজিং যোগ করার জন্য, I/O বোর্ডটি A16B-2202-0725 (যাতে হাই-স্পিড স্কিপ ইনপুট রয়েছে) দিয়ে প্রতিস্থাপন করতে হবে।

মেশিনের PMC প্রোগ্রামটিও প্রোব লজিক পরিচালনা করার জন্য আপডেট করতে হবে এবং স্কিপ ফাংশনের জন্য CNC প্যারামিটারগুলি কনফিগার করতে হবে।

প্রশ্ন ৪: A16B-2202-0726-এর কিছু ইনপুট মাঝে মাঝে ভুল অবস্থা পড়ছে। প্রভাবিত ইনপুটগুলির ওয়্যারিং পরীক্ষা করা হয়েছে এবং সঠিক। বোর্ড কি ব্যর্থ হচ্ছে?

নিশ্চিত সঠিক ওয়্যারিং সহ মাঝে মাঝে ইনপুট মিসরিডগুলি বার্ধক্যজনিত বোর্ডের ইনপুট ফিল্টার ক্যাপাসিটরের অবনতির ইঙ্গিত দেয়।

ইনপুট ফিল্টার ক্যাপাসিটরগুলি অপটিক্যাল আইসোলেটরে পৌঁছানোর আগে 24V ইনপুট সিগন্যালগুলিকে মসৃণ করে।

ক্যাপাসিটরগুলি বার্ধক্যজনিত হওয়ার সাথে সাথে তাদের ফিল্টারিং কার্যকারিতা হ্রাস পায়, যা নয়েজ ট্রানজিয়েন্টগুলিকে মিথ্যা ইনপুট রিডিং তৈরি করতে দেয়।

এই উপসর্গটি তাপমাত্রা-নির্ভর — এটি সাধারণত বোর্ড অপারেশনে গরম হওয়ার সাথে সাথে আরও খারাপ হয়। বোর্ড প্রতিস্থাপন বা ক্যাপাসিটর-স্তরের সংস্কার এটি সমাধান করে।

প্রশ্ন ৫: একই সিরিজ 16-A মডেলের অন্য মেশিন থেকে একটি প্রতিস্থাপন A16B-2202-0726 উপলব্ধ। এটি কি সরাসরি ব্যবহার করা যেতে পারে?

একটি অভিন্ন কন্ট্রোলার প্ল্যাটফর্ম থেকে একটি A16B-2202-0726 সরাসরি বিনিময়যোগ্য — বোর্ডটি একটি স্ট্যান্ডার্ড আইটেম যার উপর কোনও মেশিন-নির্দিষ্ট কনফিগারেশন সংরক্ষিত নেই।

এই বোর্ডের জন্য PMC-এর I/O অ্যাড্রেস ম্যাপিং CNC-এর PMC প্যারামিটারে সংরক্ষিত থাকে, বোর্ডে নয়।

প্রতিস্থাপন বোর্ড ইনস্টল করার পরে, প্যারামিটার পরিবর্তন ছাড়াই I/O পয়েন্টগুলি কাজ করা উচিত।

ইনস্টলেশনের পরে CNC-এর I/O ডায়াগনস্টিক স্ক্রিনের মাধ্যমে যাচাই করুন যাতে সমস্ত প্রত্যাশিত ইনপুট এবং আউটপুট সঠিকভাবে প্রতিক্রিয়া জানাচ্ছে।
