| উৎপত্তি স্থল | জাপান |
| পরিচিতিমুলক নাম | FANUC |
| সাক্ষ্যদান | CE ROHS |
| মডেল নম্বার | A16B-2202-0721 |

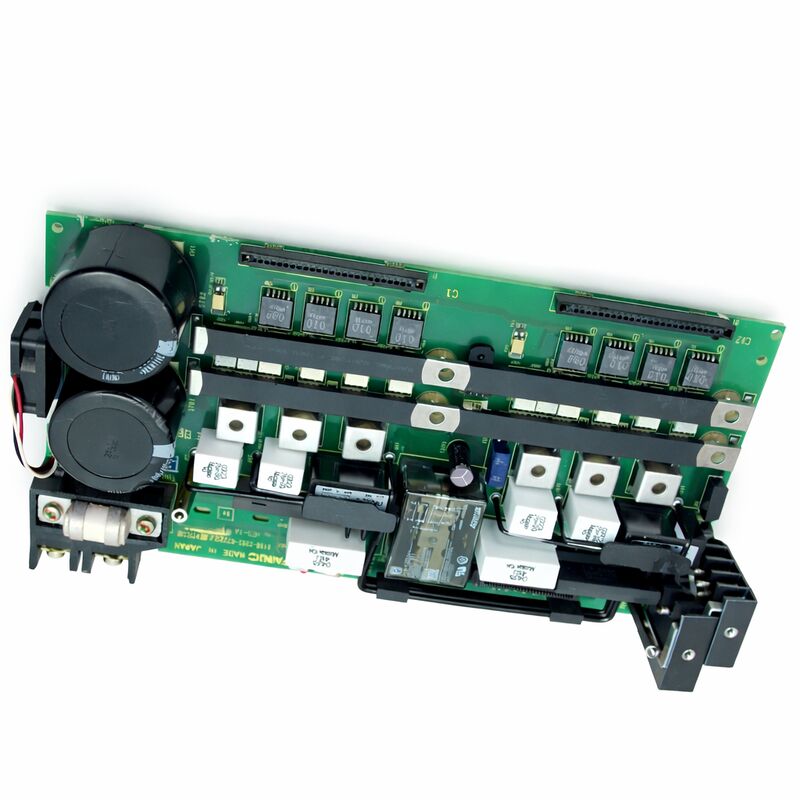

পার্ট নম্বরঃA16B-2202-0721
নির্মাতাঃFANUC কর্পোরেশন (জাপান)
পণ্যের ধরনঃআই/ও পিসিবি ∙ সোর্স টাইপ, ১০৪ ডিআই / ৭২ ডিও হাই-স্পিড স্কিপ সহ
বোর্ড সিরিজঃA16B-2202
A16B-2202-0721 একটি উত্স-টাইপ I / O PCB যা 104 ডিজিটাল ইনপুট এবং 72 ডিজিটাল আউটপুট বহন করে, বোর্ডে নির্মিত একটি ডেডিকেটেড হাই-স্পিড স্কিপ ফাংশন সহ।এটি FANUC এর A16B-2202 I/O বোর্ড পরিবারের অন্তর্গত.
আই/ও বোর্ড হল সিএনসি কন্ট্রোলার এবং মেশিনের ফিল্ড ডিভাইসের মধ্যে ইন্টারফেস।
মেশিনের প্রতিটি সেন্সর, সুইচ, সোলিনয়েড, রিলে এবং সিগন্যাল লাইট I/O পয়েন্টের মাধ্যমে CNC এর সাথে সংযুক্ত হয়।
A16B-2202-0721 একক বোর্ডে 104 টি ইনপুট সংযোগ এবং 72 টি আউটপুট সংযোগ সরবরাহ করে,উত্স আউটপুট কনফিগারেশনে, যার অর্থ আউটপুট ট্রানজিস্টরগুলি এটি ডুবে যাওয়ার পরিবর্তে সংযুক্ত লোডগুলিতে বর্তমান সরবরাহ করে.
হাই-স্পিড স্কিপ ফাংশন একটি ডেডিকেটেড হাই-স্পিড ইনপুট যা স্বাভাবিক I/O স্ক্যান চক্র বিলম্বকে বাইপাস করে। স্ট্যান্ডার্ড I/O চ্যানেলগুলি PMC স্ক্যান রেটে পড়া হয়,যা শারীরিক সংকেত ঘটনা এবং CNC এর প্রতিক্রিয়া মধ্যে একটি স্ক্যান বিলম্ব প্রবর্তন.
হাই-স্পিড স্কিপ ইনপুট সরাসরি হার্ডওয়্যার স্তরে সিগন্যাল বিচ্ছিন্নতা ক্যাপচার করে, সিএনসিকে স্কিপ সিগন্যাল ফায়ার হওয়ার মুহুর্তে অক্ষের অবস্থান রেকর্ড করতে দেয়।
এটি হ'ল স্নোডিং চক্র, সরঞ্জাম পরিমাপ এবং প্রক্রিয়া চলাকালীন পরিমাপ অপারেশনগুলির পিছনে প্রক্রিয়া anywhere যে কোনও জায়গায় মেশিনটি একটি পরিমাপ যোগাযোগের মুহুর্তে একটি সুনির্দিষ্ট অবস্থান ক্যাপচার করতে হবে।
| প্যারামিটার | মূল্য |
|---|---|
| পার্ট নম্বর | A16B-2202-0721 |
| নির্মাতা | FANUC কর্পোরেশন |
| পণ্যের ধরন | হাই-স্পিড স্কিপ সহ উত্স প্রকার I/O PCB |
| বোর্ড সিরিজ | A16B-2202 |
| ডিজিটাল ইনপুট | 104 |
| ডিজিটাল আউটপুট | 72 |
| আউটপুট প্রকার | উৎস প্রকার (বর্তমান উৎস) |
| হাই-স্পিড স্কিপ | অন্তর্ভুক্ত ️ উচ্চ গতির স্পাইপ ইনপুট |
| I/O সারি কনফিগারেশন | ২-সারি বা ৩-সারি (অর্ডার দেওয়ার আগে নিশ্চিত করুন) |
| উৎপত্তি | জাপান |
| অপারেটিং তাপমাত্রা | ০ ০ ৫৫°সি |
| সংরক্ষণ তাপমাত্রা | -২০ ০৬০°সি |
| আর্দ্রতা | 75% RH সর্বোচ্চ (অ-কন্ডেনসিং) |
| উপলভ্য অবস্থা | নতুন / পুনর্নির্মাণ / মেরামত |
FANUC I/O বোর্ডগুলি উত্স এবং সিঙ্ক আউটপুট কনফিগারেশনে আসে। মেশিনের ফিল্ড ডিভাইসে তারের পদ্ধতি নির্ধারণ করে যে কোন মেশিনের জন্য কোনটি সঠিক।উত্স আউটপুট লোড ধনাত্মক ভোল্টেজ সরবরাহ √ ক্ষেত্র ডিভাইসের সাধারণ রিটার্ন নেতিবাচক রেল সংযোগ. সিঙ্ক আউটপুট সিগন্যালটি কম টানছে field ফিল্ড ডিভাইসের ইতিবাচক সংযোগগুলি সরবরাহ রেলের সাথে এবং I / O বোর্ডটি প্রত্যাবর্তন পথ সরবরাহ করে।
বিপরীত কনফিগারেশনের জন্য তারযুক্ত একটি ড্রাইভ ক্যাবিনেটে উত্স এবং সিঙ্ক বোর্ডগুলি মিশ্রিত করার জন্য পুনরায় তারের প্রয়োজন।
এটি একটি সম্পূর্ণরূপে ইনস্টল করা মেশিনে একটি তুচ্ছ পরিবর্তন নয়.ইনস্টল করা বোর্ডের আউটপুট টাইপটি তার লেবেল এবং মেশিনের বৈদ্যুতিক নথিতে থেকে নিশ্চিত করুন.
সূত্র/সিঙ্ক নাম সবসময় বোর্ডের লেবেলে থাকে।
এই বোর্ডে হাই-স্পিড স্লিপ ইনপুট সরাসরি সিএনসির বিঘ্ন হ্যান্ডলিং হার্ডওয়্যারের সাথে সংযুক্ত হয়। যখন এই ইনপুটটিতে একটি সংকেত আসেঅথবা একটি পরিমাপ জোন ¢ CNC হার্ডওয়্যার বর্তমান অক্ষ অবস্থান গণনা ধরাকোন সফটওয়্যার স্ক্যান বিলম্ব প্রযোজ্য নয়।
এই হার্ডওয়্যার অবস্থান ক্যাপচার কি কাজ টুকরা সুনির্দিষ্ট স্নোডিং সক্ষম হয়. এটি ছাড়া,প্রোব যোগাযোগের মুহুর্তে রেকর্ড করা অবস্থানটি এক পিএমসি স্ক্যান চক্র পর্যন্ত বিলম্বিত হবে ¢ সাধারণত কয়েক মিলিসেকেন্ড.
স্নোডিংয়ের জন্য ব্যবহৃত ফিড রেটগুলিতে, এমনকি কয়েক মিলিসেকেন্ডের বিলম্ব পরিমাপযোগ্য অবস্থানের ত্রুটির জন্য অনুবাদ করে। হাই-স্পিড স্কিপ এই বিলম্বকে বাদ দেয়।
অবস্থানটি সিএনসির অন্তর্ভুক্তি চক্রের রেজোলিউশনের সাথে সঠিক।
FANUC সিস্টেমে স্নোবিং চক্র, স্বয়ংক্রিয় টুল দৈর্ঘ্যের পরিমাপ, এবং প্রক্রিয়াকরণের সময় পরিমাপ এই হার্ডওয়্যার ফাংশনের উপর নির্ভর করে।
A16B-2202-0721 এটি প্রধান I/O চ্যানেল গণনার পাশাপাশি একটি সমন্বিত বৈশিষ্ট্য হিসাবে সরবরাহ করে।
এই বোর্ড দুটি ভিন্ন I/O সংযোগকারী সারি কনফিগারেশন সমর্থন করেঃ একটি দুই সারি বিন্যাস এবং একটি তিন সারি বিন্যাস।
এই কনফিগারেশনগুলির মধ্যে শারীরিক সংযোগকারী বিন্যাস এবং তারের শেল সংযোগগুলি পৃথক।
মেশিনের জন্য তারের জন্য যেটির সাথে আলাদা সারি কনফিগারেশন সহ একটি বোর্ড ইনস্টল করার জন্য হার্নেস পরিবর্তন প্রয়োজন।
অর্ডার করার আগে, নির্ধারণ করুন যে বর্তমানে ইনস্টল করা বোর্ডটি কতগুলি I / O সংযোগকারী ব্যবহার করে।
ক্যাবিনেটের শারীরিক বোর্ড পরীক্ষা করুন, অথবা মেশিনের বৈদ্যুতিক নথি পরীক্ষা করুন।এটি একটি ব্যবহারিক যাচাইকরণের ধাপ ️ দুটি কনফিগারেশন অন্যথায় একই অংশ নম্বর দ্বারা চিহ্নিত করা হয়.
প্রশ্ন 1: বেশ কয়েকটি পিএমসি আউটপুট কোনও প্রতিক্রিয়া দেখায় না, তবে পিএমসি সিঁড়িটি স্বাভাবিকভাবে সম্পাদন করছে বলে মনে হচ্ছে। A16B-2202-0721 এর দোষ হতে পারে?
একটি আংশিক আউটপুট ব্যর্থতা একাধিক ধারাবাহিক আউটপুট প্রতিক্রিয়া না যখন অন্যদের কাজ একটি স্বাভাবিক পিএমসি এক্সিকিউশন রাষ্ট্র সঙ্গে প্রায়ই I / O PCB নিজেই একটি ড্রাইভার বিভাগ ত্রুটি নির্দেশ করে।প্রথম আউটপুট সাধারণ রেল জন্য ফিউজ চেক করুন.
একটি ফাটা আউটপুট সাধারণ ফিউজ সেই সাধারণ দ্বারা সরবরাহিত সমস্ত আউটপুটকে হত্যা করে। যদি ফিউজগুলি অক্ষত থাকে তবে বোর্ডের আউটপুট ড্রাইভার বিভাগটি সম্ভবত ত্রুটি।
প্রশ্ন ২ঃ মেশিনটি রেনিশাও জোন্ডিং চক্র ব্যবহার করে। জোন্ডটি গুলি করে কিন্তু রেকর্ড করা অবস্থানটি ধারাবাহিকভাবে বিচ্যুত হয়। হাই-স্পিড স্কিপ ইনপুট কি সমস্যা?
এলোমেলো ছড়িয়ে পড়ার পরিবর্তে স্নোডিংয়ের উপর একটি ধারাবাহিক অবস্থান স্থানচ্যুতি সাধারণত একটি স্কিপ ইনপুট হার্ডওয়্যার ত্রুটির চেয়ে ফিড রেট বা অ্যাক্সেস ভেক্টর সমস্যা।
একটি সত্যিকারের হাই-স্পিড স্কিপ ইনপুট ব্যর্থতা সিএনসিকে স্কিপ ইভেন্টটি রেকর্ড করতে দেয় না, বা সফ্টওয়্যার স্ক্যান বিলম্বের অবস্থানে এটি রেকর্ড করে।
যদি জোন্ডটি গুলি করে এবং একটি অবস্থান রেকর্ড করা হয় তবে এটি বিচ্যুত হয়, জোন্ডিং ম্যাক্রো পরামিতি এবং ফিড রেট সেটিংটি পরীক্ষা করুন।
যদি কোন স্কিপ ইভেন্ট নিবন্ধিত না হয়, বোর্ড সংযোগকারী এ স্কিপ ইনপুট সংকেত পরীক্ষা করুন।
প্রশ্ন 3: A16B-2202-0721 প্রকারের উৎসটি কি একই ডিআই/ডিও সংখ্যার সিঙ্ক-টাইপের I/O বোর্ডের সাথে বিনিময়যোগ্য?
না, সোর্স এবং সিঙ্ক বোর্ডের ভিন্ন আউটপুট ট্রানজিস্টর পোলারিটি আছে।
সোর্স আউটপুট বা তদ্বিপরীতভাবে একটি সিঙ্ক-টাইপ লোডের সাথে ক্যাবলযুক্ত একটি বোর্ড সঠিকভাবে কাজ করবে না এবং বোর্ড বা ক্ষেত্র ডিভাইসকে ক্ষতিগ্রস্থ করতে পারে। কেবলমাত্র মেলে এমন আউটপুট টাইপের বোর্ডের সাথে প্রতিস্থাপন করুন।
অর্ডার করার আগে ইনস্টল করা বোর্ডটি উৎস টাইপ নিশ্চিত করুন।
প্রশ্ন 4: I/O বোর্ড প্রতিস্থাপন করা হয়েছে কিন্তু কিছু ক্ষেত্র ডিভাইস সংযোগ এখন বিরতিপূর্ণ। কি প্রথম চেক করা উচিত?
নতুন বোর্ডে সমস্ত I/O সংযোজক হার্নেস সম্পূর্ণরূপে বসানো আছে কিনা তা পরীক্ষা করুন।
FANUC PCBs এর I/O বোর্ড সংযোগকারীগুলি চাপ-সামঞ্জস্যপূর্ণ ¢ আংশিক আসনগুলি বিরতিপূর্ণ সংকেত ত্রুটিগুলি সৃষ্টি করে যা ক্ষেত্রের ডিভাইসগুলির সমস্যা থেকে আলাদা করা কঠিন।
প্রতিটি সংযোগকারীকে দৃঢ়ভাবে পুনরায় সেট করুন এবং ক্ষেত্রের তারের তদন্তের আগে প্রভাবিত I / O পয়েন্টগুলি পুনরায় পরীক্ষা করুন।
প্রশ্ন ৫ঃ A16B-2202-0721 এ হাই-স্পিড স্লিপ ইনপুট কিভাবে ক্যাবল করা আছে?
হাই-স্পিড স্কিপ ইনপুটটি স্ট্যান্ডার্ড I/O হার্নেস থেকে পৃথক একটি ডেডিকেটেড সংযোগকারী ব্যবহার করে। এটি সরাসরি জোনিং ডিভাইসের আউটপুট সংকেতের সাথে সংযুক্ত হয়।
সিগন্যালের ধ্রুবতা এবং ইন্টারফেস ভোল্টেজটি বোর্ডের প্রত্যাশার সাথে মিলতে হবে যা সাধারণত মেশিনের বৈদ্যুতিক কনফিগারেশনের উপর নির্ভর করে 24 ভিডিসি এনপিএন বা পিএনপি সিগন্যাল।
সঠিক ওয়্যারিং ডায়াগ্রামের জন্য মেশিনের সংযোগ ম্যানুয়াল দেখুন।
