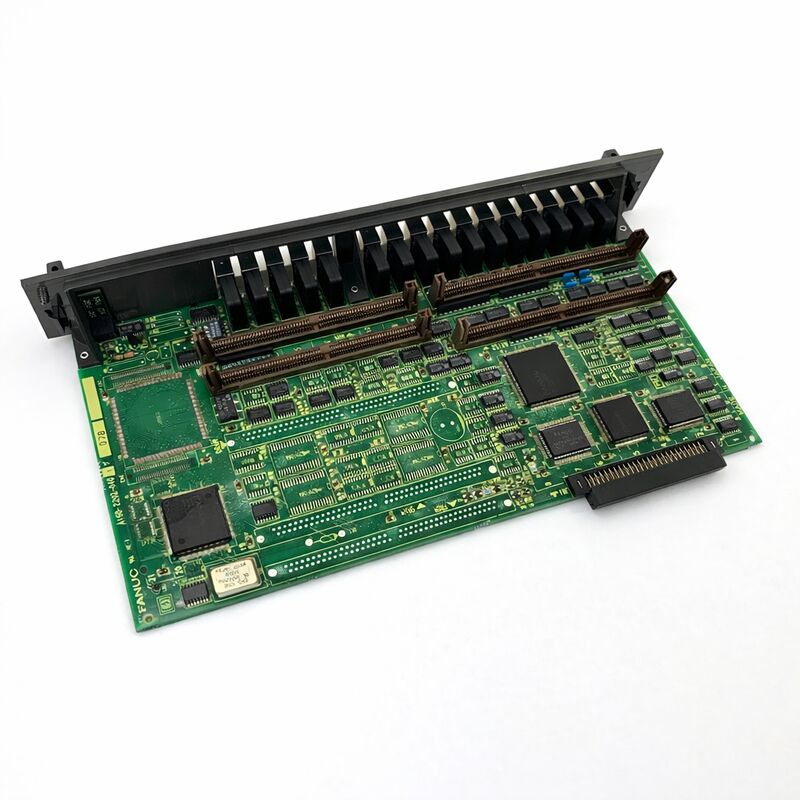

ব্যবহৃত FANUC সার্ভো এম্প্লিফায়ার বোর্ড A16B-2202-0720 A16B22020720 A16B-22O2-O72O

FANUC A16B-2202-0720

পার্ট নম্বরঃA16B-2202-0720

নির্মাতাঃFANUC কর্পোরেশন (জাপান)

পণ্যের ধরনঃঅপারেটর প্যানেল / মেশিন I/O PCB

বোর্ড সিরিজঃA16B-2202

ডিজিটাল ইনপুট (ডিআই):104

ডিজিটাল আউটপুট (ডিও):80

হাই-স্পিড স্কিপঃহ্যাঁ (HDI)

সামঞ্জস্যপূর্ণ সিস্টেমঃFANUC সিরিজ 15 / 16 / 18 মডেল বি এবং সি

সংক্ষিপ্ত বিবরণ

A16B-2202-0720 হল FANUC সিরিজ 16 এবং 18 সিএনসি সিস্টেমের জন্য উচ্চ গতির skip ক্ষমতা সহ উৎস-টাইপ 104-ইনপুট / 80-আউটপুট I/O PCB।

এটি A16B-2202 সিরিজের বৃহত্তম I/O কাউন্ট ভেরিয়েন্ট, যা একক বোর্ডে 104 টি ডিজিটাল ইনপুট চ্যানেল এবং 80 টি ডিজিটাল আউটপুট চ্যানেল সরবরাহ করে।ইন্টিগ্রেটেড হাই-স্পিড ডিজিটাল ইনপুট (এইচডিআই) সার্কিট্রি সহ যা প্রোডিং এবং ইন-প্রসেস গেজিং অ্যাপ্লিকেশনগুলির জন্য হাই-স্পিড স্কিপ ফাংশন সক্ষম করে.

FANUC CNC আর্কিটেকচারে, I/O PCB হল সেই বিন্দু যেখানে মেশিনের শারীরিক ক্ষেত্রের ডিভাইসগুলি CNC নিয়ামকের সাথে সংযুক্ত হয়। প্রতিটি সীমা সুইচ, প্রক্সিমিটি সেন্সর, সোলিনয়েড ভালভ, রিলে কয়েল,এবং মেশিনের প্যানেল নির্দেশকটি পিএমসি সিঁড়ি এটি পড়তে বা চালাতে সক্ষম হওয়ার আগে আই/ও হার্ডওয়্যারের সাথে সংযুক্ত হতে হবে.

A16B-2202-0720 বৃহত্তর মেশিন কনফিগারেশনের জন্য 104 + 80 টি চ্যানেল সরবরাহ করেএবং জটিল ফিক্সচারিং ক্রম দ্রুত I / O প্রয়োজনীয়তা যে ছোট বোর্ড accommodate করতে পারবেন না জমা.

এই বোর্ডটি একটি স্বতন্ত্র I / O ইউনিট হিসাবে মাউন্ট করা হয় এবং A16B-2202-0860 এবং A16B-3200-0190 এর মতো সামঞ্জস্যপূর্ণ প্রধান বোর্ডগুলির সাথে সংযুক্ত হয়। এটি A16B-1212 পরিবারের ডেডিকেটেড পাওয়ার সাপ্লাই ইউনিট দ্বারা চালিত হয়।

মূল বৈশিষ্ট্যাবলী

১০৪ ইনপুট এবং ৮০ আউটপুট

পিএমসি দ্বারা নিয়ন্ত্রিত প্রতিটি মেশিন ফাংশন কমপক্ষে একটি আই / ও পয়েন্ট প্রয়োজন। একটি চার-মুখী জলবাহী ভালভ কমপক্ষে দুটি আউটপুট প্রয়োজন। খোলা এবং বন্ধ সীমা সুইচ সহ একটি দরজা দুটি ইনপুট প্রয়োজন।একটি টুল চেঞ্জার নিশ্চিতকরণ সেন্সর কিছু কনফিগারেশনে স্টেশন প্রতি এক ইনপুট প্রয়োজন.

একটি স্বয়ংক্রিয় প্যালেট চেঞ্জার উপরে I/O প্রয়োজনীয়তার আরেকটি স্তর যোগ করে।

100+ I/O প্রয়োজনীয়তার সাথে মেশিনগুলি সাধারণ। একটি আদর্শ অনুভূমিক যন্ত্রপাতি কেন্দ্রের সাথে এটিসি এবং প্যালেট চেঞ্জার একটি মাঝারি কনফিগারেশনে 60-80 আউটপুট এবং 70-90 ইনপুট ব্যবহার করতে পারে।

A16B-2202-0720 এর 104 টি ইনপুট এবং 80 টি আউটপুট এই পরিসীমাটিকে একটি একক-বোর্ড সমাধান হিসাবে স্বাচ্ছন্দ্যে কভার করে।

-0720 (104 ডিআই / 80 ডিও স্লিপ সহ) এবং সংলগ্ন -0721 (104 ডিআই / 72 ডিও স্লিপ সহ) এর মধ্যে পার্থক্য আটটি আউটপুট চ্যানেল। ভারী আউটপুট প্রয়োজনীয়তার সাথে মেশিনগুলির জন্য √ বড় এটিসি সিস্টেম,একাধিক শীতল তরল অঞ্চল, হাইড্রোলিক মাল্টি-জোন ফিক্সচার আটটি অতিরিক্ত আউটপুট একটি বোর্ডে I / O মাউন্ট এবং একটি অ্যাড-অন বোর্ডের প্রয়োজনের মধ্যে পার্থক্য হতে পারে।

হাই-স্পিড-স্কিপ ∙ এইচডিআই ফাংশন

উচ্চ-গতির স্কিপ ইনপুটটি স্ট্যান্ডার্ড ডিজিটাল ইনপুটগুলির থেকে পৃথক বৈদ্যুতিক সার্কিট। এটি পিএমসি স্ক্যান চক্র বিলম্বকে বাইপাস করতে এবং সরাসরি সিএনসি অক্ষ ইন্টারপোলারকে সংকেত দেওয়ার জন্য হার্ডওয়্যার্ডযুক্ত।এই সরাসরি পথটিই ইনপুট সিগন্যাল এড়ানোর জন্য ক্ষুদ্রতম মিলিসেকেন্ডের প্রতিক্রিয়া সম্ভব করে তোলে.

প্রোবিং অ্যাপ্লিকেশনগুলিতে, একটি ওয়ার্কপিস-মাপিং প্রোব একটি বৈদ্যুতিক সংকেত উত্পন্ন করে যখন এটি অংশের পৃষ্ঠের সাথে যোগাযোগ করে। সিএনসিকে যোগাযোগের মুহুর্তে অক্ষের সঠিক অবস্থানটি ক্যাপচার করতে হবে।

প্রোব সিগন্যাল এবং অবস্থান লক এর মধ্যে যে কোন বিলম্ব ∙ এমনকি কয়েক মিলিসেকেন্ড ∙ পরিমাপের ফলাফলের একটি অবস্থান ত্রুটির অনুবাদ করে।

এই বোর্ডের এইচডিআই সার্কিট এই পথ থেকে পিএমসি স্ক্যান চক্র বিলম্ব দূর করে, সঠিক স্নোডিংয়ের জন্য প্রয়োজনীয় সাব-মিলিসেকেন্ড প্রতিক্রিয়া প্রদান করে।

একই HDI ইনপুটটি প্রক্রিয়া চলাকালীন পরিমাপের জন্য ব্যবহার করা হয়, যেখানে একটি পরিমাপ মাথা একটি মেশিনযুক্ত পৃষ্ঠকে স্পর্শ করে আকারের সম্মতিকে মধ্য চক্রের মধ্যে যাচাই করে।এটি একটি স্থির জোন বা রেফারেন্স পৃষ্ঠ হিসাবে ব্যবহৃত হয় যখন এটি টুল দৈর্ঘ্য পরিমাপ পরিবেশন করে.

একই সিরিজের -০৭২৫ এবং -০৭২৬ ভেরিয়েন্টে পাওয়া এইচডিআই ছাড়া ০৭২৫ ও -০৭২৬ ভেরিয়েন্টের ০৭ skip ফাংশনগুলি কেবলমাত্র স্ট্যান্ডার্ড ডিজিটাল ইনপুট ব্যবহার করে সম্পাদন করা যেতে পারে, যা পিএমসি স্ক্যান বিলম্বের সাপেক্ষে।প্রোবিং অ্যাপ্লিকেশনের জন্যএটা গ্রহণযোগ্য নয়।

এইচডিআই এর উপস্থিতি এই বোর্ডকে প্রোব-সজ্জিত মেশিনিং সেন্টারগুলির জন্য সঠিক পছন্দ হিসাবে আলাদা করে।

উৎস-টাইপ I/O কনভেনশন

উত্স-টাইপ I/O ইনপুট সার্কিটগুলিতে বর্তমান প্রবাহের দিক বর্ণনা করে। উত্স-টাইপ বোর্ডগুলিতে, বোর্ডটি ক্ষেত্র ডিভাইসে বর্তমান সরবরাহ করে। ক্ষেত্র ডিভাইসটি একটি সেন্সর, সীমা সুইচ,অথবা বোতাম .

এটি ইনপুটকে গ্রাউন্ডে টানবে এবং বোর্ডটি সক্রিয়করণ সনাক্ত করবে।

এই কনভেনশনটি সিঙ্ক-টাইপ I/O এর বিপরীত, যেখানে বোর্ডটি ফিল্ড ডিভাইস থেকে বর্তমান সিঙ্ক করে।

ব্যবহারিক পার্থক্য হল ফিল্ড ওয়্যারিং কিভাবে কনফিগার করা হয় √ উত্স-টাইপ ওয়্যারিং বোর্ডের আউটপুট এবং গ্রাউন্ডের মধ্যে লোড সংযোগ করে,যখন সিঙ্ক টাইপ সরবরাহ ভোল্টেজ এবং বোর্ডের ইনপুট মধ্যে লোড সংযোগ করে.

প্যানেল তারের বোর্ড টাইপ মিলে যাওয়া আবশ্যক। একটি প্রতিস্থাপন উত্স আগে তার লেবেল থেকে বিদ্যমান বোর্ডের I / O টাইপ নিশ্চিত করুন।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: মেশিনিং সেন্টার প্রোব চক্র অসঙ্গতিপূর্ণ পরিমাপ উত্পাদন করে। প্রোব দ্বারা পরিমাপ করা মাত্রা প্রত্যাশিত চেয়ে বেশি পরিবর্তিত হয়। A16B-2202-0720 ত্রুটি হতে পারে?

প্রোব পরিমাপের অসঙ্গতি HDI ইনপুট সার্কিট, প্রোব স্টাইলাস বা শরীর, বা অক্ষের বিলম্ব পরামিতি থেকে আসতে পারে।

প্রথমে নিশ্চিত করুন HDI skip input এই বোর্ডে সঠিক টার্মিনালে সংযুক্ত আছে, একটি স্ট্যান্ডার্ড DI ইনপুট না। যদি HDI সংযোগ নিশ্চিত করা হয়,একটি oscilloscope সঙ্গে জোন এর ট্রিগার সংকেত মান পরীক্ষা: ধ্রুবক পরিমাপের জন্য একটি পরিষ্কার, রিবাউন্স মুক্ত ট্রিগার প্রয়োজন।

যদি ট্রিগারটি পরিষ্কার থাকে এবং HDI সংযোগটি সঠিক হয়, বোর্ডের HDI সার্কিটটি একটি যোগ্যতাসম্পন্ন FANUC সার্ভিস টেকনিশিয়ান দ্বারা পরীক্ষা করা উচিত।

প্রশ্ন ২ঃ পাওয়ার সার্জ হওয়ার পর বেশ কয়েকটি মেশিন আউটপুট কাজ বন্ধ করে দিয়েছে। অবশিষ্ট I/O স্বাভাবিক বলে মনে হচ্ছে। বোর্ডটি আংশিকভাবে ক্ষতিগ্রস্ত হতে পারে?

হ্যাঁ. I/O বোর্ডের DO আউটপুট ড্রাইভার আইসিগুলি ভোল্টেজ ট্রানজিয়েন্টের প্রতি সংবেদনশীল। একটি পাওয়ার সার্জ এক বা একাধিক আউটপুট ড্রাইভার বিভাগকে ক্ষতিগ্রস্ত করতে পারে যখন অন্যগুলি অক্ষত থাকে।

এটি নির্বাচনী আউটপুট ব্যর্থতার প্যাটার্ন তৈরি করে যখন অন্যান্য চ্যানেলগুলি কাজ চালিয়ে যায়।

কোন নির্দিষ্ট আউটপুট চ্যানেল ব্যর্থ হয়েছে তা নিশ্চিত করুন এবং সেই আউটপুট বিভাগগুলির কাছাকাছি বোর্ডে দৃশ্যমান উপাদান ক্ষতির জন্য পরীক্ষা করুন। ওভারজ ক্ষতি থেকে আংশিক বোর্ড ব্যর্থতা একটি সাধারণ ত্রুটি মোড।

প্রশ্ন 3: মেশিনে 96 ইনপুট / 64 আউটপুট I / O কনফিগারেশন রয়েছে। A16B-2202-0720 বিদ্যমান বোর্ড প্রতিস্থাপন করতে পারে?

A16B-2202-0720 বিদ্যমান কনফিগারেশনের প্রয়োজনের তুলনায় 104 DI এবং 80 DO ¢ বেশি সরবরাহ করে। অতিরিক্ত চ্যানেলগুলি কেবল অব্যবহৃত। যদি প্রধান বোর্ড, পাওয়ার সাপ্লাই,এবং সফটওয়্যার -0720 বোর্ডের সাথে সামঞ্জস্যপূর্ণ, এটি বিদ্যমান সংকেতগুলির জন্য ব্যবহৃত চ্যানেলগুলির সাথে প্রতিস্থাপন হিসাবে কাজ করতে পারে।

চালিয়ে যাওয়ার আগে বোর্ড টাইপ সামঞ্জস্যতা (উত্স বনাম সিঙ্ক, এবং প্রধান বোর্ড সামঞ্জস্যতা) নিশ্চিত করুন। অব্যবহৃত চ্যানেলগুলি কোনও অপারেশনাল সমস্যার কারণ হয় না।

Q4: I/O বোর্ড প্রতিস্থাপিত হয়েছে। কিছু ইনপুট সঠিকভাবে সাড়া দিচ্ছে না যদিও ক্ষেত্রের তারের সঠিক বলে মনে হচ্ছে। কি পরীক্ষা করা উচিত?

I/O বোর্ড প্রতিস্থাপনের পরে, সিএনসির ডায়াগনস্টিক স্ক্রিনে নিশ্চিত করুন যে সিঁড়ি প্রোগ্রামটি প্রত্যাশিত একই I/O ঠিকানা বরাদ্দ করে।যদি রিপ্লেসমেন্ট বোর্ডের একটি ভিন্ন I/O ঠিকানা কনফিগারেশন থাকে, তাহলে হার্ডওয়্যার সুইচ বা পরামিতি দ্বারা সেট করা হয়, সিঁড়ি ভুল ঠিকানা থেকে সংকেত পড়ে.

চালু করার আগে বোর্ডের ডিআইপি সুইচ সেটিংস মূল বোর্ডের সেটিংসের সাথে তুলনা করুন।

I/O বোর্ড প্রতিস্থাপনের সময় ঠিকানা কনফিগারেশন একটি সাধারণ ভুল।

প্রশ্নঃ A16B-2202-0720 এবং A16B-2202-0725 এর মধ্যে পার্থক্য কী?

উভয় বোর্ড 104 ডিআই এবং 80 ডিও সরবরাহ করে। -0720 উচ্চ গতির স্কিপ (এইচডিআই) সার্কিট অন্তর্ভুক্ত করে; -0725 নেই।

যদি মেশিনটি এইচডিআই প্রতিক্রিয়া প্রয়োজন এমন প্রোবিং চক্র ব্যবহার করে তবে কেবলমাত্র -0720 প্রয়োজনীয় পরিমাপের নির্ভুলতা সরবরাহ করবে।

যদি মেশিনটি স্নোডিং বা উচ্চ-গতির স্কিপ ব্যবহার না করে তবে উভয় বোর্ডই কার্যকরীভাবে পর্যাপ্ত, যদিও -0720 যদি স্নোডিং পরে যুক্ত করা হয় তবে সক্ষমতা সরবরাহ করে।
