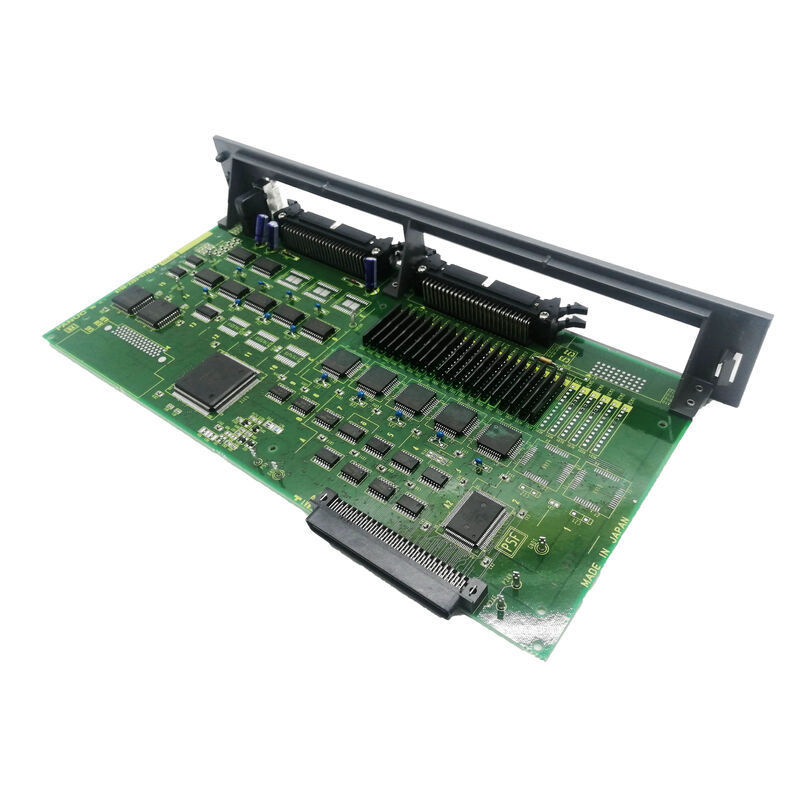

ব্যবহৃত FANUC পিসি বোর্ড A16B-2202-0471 A16B22020471 A16B-22O2-O471

A16B-2202-0471 | FANUC A16B-2202 সিরিজ ড্রাইভ PCB — আলফা সিরিজ CNC ড্রাইভ সিস্টেম / ইন্ডাস্ট্রিয়াল অটোমেশন স্পেয়ার

A16B-2202 — কোর ড্রাইভ PCB সিরিজ

A16B-2202 সিরিজ হল FANUC-এর আলফা (αi) CNC ড্রাইভ প্রজন্মের জন্য ড্রাইভ-সম্পর্কিত মুদ্রিত সার্কিট বোর্ডের প্রাথমিক পরিবার। এই সিরিজটি একাধিক ড্রাইভ মডিউল পরিবার জুড়ে সার্ভো এবং স্পিন্ডেল এমপ্লিফায়ার বোর্ডগুলিকে কভার করে:

স্পিন্ডেল কন্ট্রোল কার্ড (04xx রেঞ্জ):A16B-2202-0421 (PSM কন্ট্রোল PCB), A16B-2202-0431/0432/0435 (স্পিন্ডল অ্যামপ্লিফায়ার মডিউলের জন্য আলফা SPM 6088 সিরিজ কন্ট্রোল কার্ড) সহ, সমস্ত এই সেশনে নিশ্চিত করা হয়েছে।

সার্ভো ওয়্যারিং বোর্ড (07xx রেঞ্জ):A16B-2202-0740–0743 (Alpha-i SVM1 FSSB ওয়্যারিং বোর্ড), A16B-2202-0750-0753 (আলফা SVM2 টাইপ A/B ওয়্যারিং বোর্ড) সহ — একক-অক্ষ এবং ডুওঅ্যাম্পল-সার্ভের জন্য সম্পূর্ণ ওয়্যারিং বোর্ড পরিবার।

SVM1 তারের বোর্ড (07xx রেঞ্জ):A16B-2202-0760–0762 (Type A/B ইন্টারফেসের জন্য Alpha SVM1-40S, SVM1-40L, SVM1-80 ওয়্যারিং বোর্ড), এছাড়াও এই সেশনে নিশ্চিত করা হয়েছে৷

বড় SVM1 তারের বোর্ড:A16B-2202-0790/0991 (আলফা টাইপ A/B সিরিজের SVM1-240 এবং SVM1-360 এর জন্য)।

A16B-2202-0471 হল এই ব্যাপক আলফা ড্রাইভ PCB পরিবারের মধ্যে একটি নির্দিষ্ট বোর্ড — প্রযোজ্য ড্রাইভ মডিউলে এর নির্দিষ্ট অংশ নম্বর দ্বারা সংজ্ঞায়িত ফাংশনটি পরিবেশন করে।

মূল পণ্য তথ্য

আলফা সিরিজ - একটি প্রজন্মের ভিত্তি

আলফা সিরিজ (আলফা এবং আলফা-আই উভয়ই) উৎপাদনশীল যুগের মাধ্যমে FANUC CNC মেশিন টুলস চালিত করে। আলফা সিরিজ ড্রাইভগুলি এতে উপস্থিত হয়:

মেশিনিং সেন্টার:X, Y, Z সার্ভো অক্ষ এবং প্রধান স্পিন্ডেল, সার্ভো এবং স্পিন্ডল ড্রাইভের সাথে একই ড্রাইভ ক্যাবিনেট ভাগ করে এবং একই PSM DC বাস থেকে অঙ্কন করে।

টার্নিং সেন্টার:এক বা দুটি সার্ভো অক্ষ এবং একটি টাকু — প্রায়ই একটি SPM এর পাশাপাশি একটি আলফা PSM এবং দুটি SVM মডিউল দিয়ে কনফিগার করা হয়।

নাকাল মেশিন:যথার্থ সার্ভো অক্ষ যেখানে আলফা ড্রাইভের বর্তমান নিয়ন্ত্রণ কর্মক্ষমতা গভীরতা নির্ভুলতা নাকাল জন্য প্রয়োজনীয় উচ্চ সার্ভো কঠোরতা সমর্থন করে।

বড় মেশিনিং সিস্টেম:একাধিক SVM2 মডিউল এবং একটি উচ্চ-শক্তি SPM সহ বহু-অক্ষ কনফিগারেশন, সমস্ত একটি আলফা ক্যাবিনেট থেকে সমন্বিত।

A16B-2202 সিরিজের PCBগুলি হল অভ্যন্তরীণ ইলেকট্রনিক্স যা এই ড্রাইভ সিস্টেমগুলিকে কার্যকরী করে তোলে — A16B-2202-0471 এই পরিকাঠামোতে এর নির্দিষ্ট ভূমিকায় অবদান রাখে।

অ্যাপ্লিকেশন দৃশ্যকল্প

আলফা ড্রাইভ মডিউল পিসিবি ত্রুটি:একটি FANUC CNC ড্রাইভ সিস্টেম A16B-2202-0471 বোর্ডে সনাক্তযোগ্য একটি ত্রুটি তৈরি করে। ড্রাইভ মডিউলের ভিতরে তার লেবেল থেকে বোর্ড চিহ্নিত করা হয়। প্রতিস্থাপন ড্রাইভের কার্যকারিতা পুনরুদ্ধার করে।

ড্রাইভ মডিউল সংস্কার:একটি আলফা সিরিজ ড্রাইভ মডিউল ওভারহোলিং একটি বিশেষজ্ঞ CNC পরিষেবা কর্মশালা একটি ব্যাপক অভ্যন্তরীণ বোর্ড পুনর্নবীকরণের অংশ হিসাবে A16B-2202-0471 প্রতিস্থাপন করে৷

FAQ

প্রশ্ন 1: আমি কিভাবে নিশ্চিত করব যে A16B-2202-0471 আমার আলফা ড্রাইভ মডিউলের জন্য সঠিক বোর্ড?

নির্দিষ্ট ড্রাইভ মডিউলের ভিতরে বোর্ড লেবেল থেকে অংশ নম্বর পড়ুন। যদি এটি A16B-2202-0471 পড়ে, এটি নিশ্চিত প্রতিস্থাপন। বোর্ডের কার্যকরী ভূমিকা নিশ্চিত করতে FANUC আলফা সিরিজ রক্ষণাবেক্ষণ ম্যানুয়াল (B-65165E বা প্রযোজ্য ম্যানুয়াল সংস্করণ) ড্রাইভ মডিউলের খুচরা যন্ত্রাংশের তালিকার বিরুদ্ধে ক্রস-রেফারেন্স।

প্রশ্ন 2: A16B-2202-0471 কি সার্ভো অ্যামপ্লিফায়ার বা স্পিন্ডল অ্যামপ্লিফায়ার অ্যাপ্লিকেশনগুলিকে পরিবেশন করে?

A16B-2202 সিরিজ সার্ভো এবং স্পিন্ডেল এমপ্লিফায়ার উভয় বোর্ডকে কভার করে — SVM ওয়্যারিং বোর্ড (সার্ভো) এবং SPM কন্ট্রোল কার্ড (স্পিন্ডল) সহ নিশ্চিত উদাহরণ সহ। 047x অবস্থানে A16B-2202-0471 এই সীমার মধ্যে বসে; হোস্ট ড্রাইভ মডিউলের ডকুমেন্টেশন থেকে নিশ্চিত করুন যে কোন অ্যাপ্লিকেশন বিভাগ প্রযোজ্য।

Q3: A16B-2202-0471 কি আলফা এবং আলফা-i (αi) ড্রাইভ জেনারেশনের সাথে সামঞ্জস্যপূর্ণ?

A16B-2202 সিরিজের বোর্ড একাধিক আলফা প্রজন্মের মধ্যে বিস্তৃত। হোস্ট মডিউলের ডকুমেন্টেশন থেকে নির্দিষ্ট ড্রাইভ প্রজন্মের সামঞ্জস্য নিশ্চিত করুন — আলফা (A06B-6079, A06B-6087, A06B-6088) এবং আলফা-i (A06B-6096, A06B-6111) সিরিজের স্বতন্ত্র হার্ডওয়্যার রয়েছে৷ A16B-2202-0471 এর সঠিক সামঞ্জস্য প্রযোজ্য রক্ষণাবেক্ষণ ম্যানুয়াল খুচরা যন্ত্রাংশ টেবিল থেকে নিশ্চিত করা হয়েছে।

প্রশ্ন 4: ড্রাইভ মডিউলের ভিতরে A16B-2202-0471 অ্যাক্সেস করার আগে কী স্রাব নিরাপত্তা প্রযোজ্য?

আলফা সিরিজের ড্রাইভ মডিউলগুলিতে ডিসি বাস ক্যাপাসিটার থাকে যা মেইন পাওয়ার অপসারণের পরে বিপজ্জনক ভোল্টেজ ধরে রাখে। প্রযোজ্য মডিউলের জন্য FANUC আলফা সিরিজ রক্ষণাবেক্ষণ ম্যানুয়াল-এ ডিসচার্জ অপেক্ষা পদ্ধতি অনুসরণ করুন। কোনো ড্রাইভ মডিউল হাউজিং খোলার আগে একটি ক্যালিব্রেটেড ভোল্টমিটার দিয়ে বাসের স্রাব যাচাই করুন।
