| উৎপত্তি স্থল | জাপান |
| পরিচিতিমুলক নাম | FANUC |
| সাক্ষ্যদান | CE ROHS |
| মডেল নম্বার | A16B-2202-0421 |

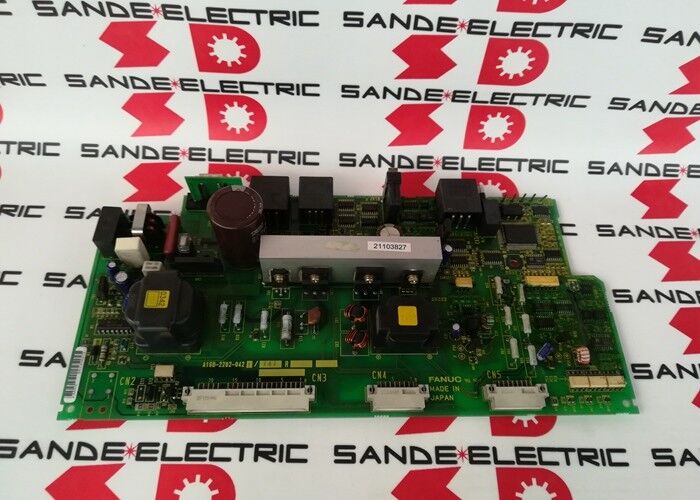

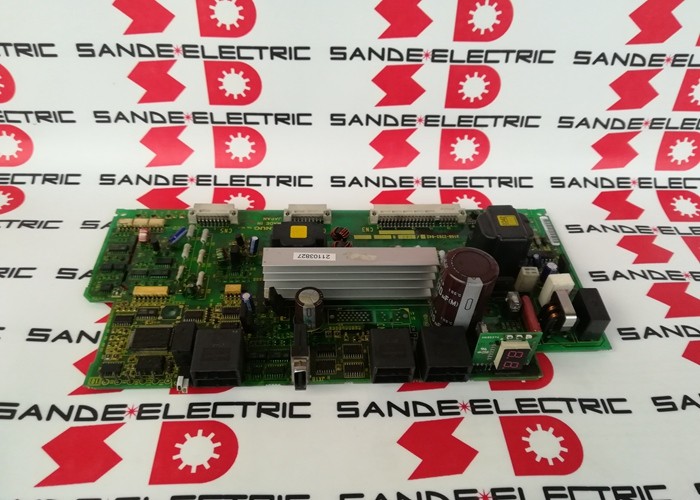

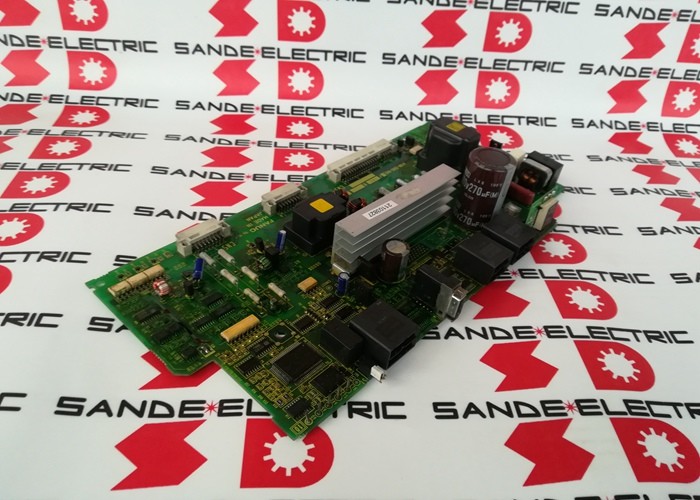

দ্যFANUC A16B-2202-0421is the wiring board for FANUC's A06B-6087 series Alpha PSM (Power Supply Module) — the component that determines how much electrical power is available to the servo and spindle drives in a FANUC CNC machine tool's drive cabinet.
ড্রাইভ সিস্টেমের বাকি সবকিছুর উপর নির্ভর করে পিএসএম সঠিকভাবে কাজ করেঃ সার্ভো এম্প্লিফায়ার মডিউলগুলি ডিসি বাস ভোল্টেজ ছাড়া মোটর বর্তমানটি স্যুইচ করতে পারে না,এবং স্পিন্ডল পরিবর্ধক স্পিন্ডল চালাতে পারবেন নাপিএসএম প্রকৃতপক্ষে ড্রাইভ সিস্টেমের ভিত্তি, এবং A16B-2202-0421 তারের বোর্ড পিএসএমের পাওয়ার রূপান্তর হার্ট।
A06B-6087 PSM পরিবারটি আলফা জেনারেশন পাওয়ার সাপ্লাই মডিউলগুলিকে 15kW থেকে 55kW অবিচ্ছিন্ন আউটপুট পর্যন্ত কভার করে ("15" থেকে "55" উপসর্গগুলি কিলোওয়াট রেটগুলি নির্দেশ করে) ।
এই পরিসীমা ∙ PSM-15 থেকে PSM-55 ∙ বেশিরভাগ সিএনসি মেশিন টুলগুলিকে 1990 এবং 2000 এর দশকে নির্মিত,কমপ্যাক্ট 2-অক্ষ টার্ন থেকে একাধিক উচ্চ ক্ষমতা servo axes প্লাস একটি শক্তিশালী স্পিন্ডল মোটর সঙ্গে বড় 5-অক্ষ মেশিনিং কেন্দ্র.
এই ব্যাপ্তির সর্বজনীন তারের বোর্ডটি হ'ল A16B-2202-0421, যা এটিকে আলফা ড্রাইভ পরিষেবা বাস্তুতন্ত্রের সর্বাধিক প্রয়োগযোগ্য বোর্ডগুলির মধ্যে একটি করে তোলে।
A06B-6087 PSM এর শক্তি পুনরুদ্ধার নকশা একটি উল্লেখযোগ্য প্রকৌশল বৈশিষ্ট্য।
যখন সার্ভো মোটরগুলি হ্রাস পায়, একটি ভারী টেবিল বা দ্রুত চলমান অক্ষ বন্ধ করে দেয়, তখন সেই চলমান ভরটিতে সঞ্চিত গতিশক্তি কোথাও যেতে হবে।
একটি প্রতিরোধের টাইপ পাওয়ার সাপ্লাইতে, এই শক্তি একটি ব্রেকিং প্রতিরোধক মধ্যে তাপ হিসাবে পোড়া হয়। A16B-2202-0421 তারের বোর্ড ব্যবহার করে পুনর্জন্মমূলক PSM নকশা,সার্ভো এম্প্লিফায়ারগুলি এই শক্তিকে ডিসি বাসের মাধ্যমে পিএসএম-এ ফিরিয়ে দেয়, যা এটিকে উল্টে দেয় এবং এটিকে এসি নেটওয়ার্কে ফিড করে।
ফলস্বরূপ একটি আরো শক্তি দক্ষ ড্রাইভ সিস্টেম এবং ব্রেকিং প্রতিরোধক থেকে তাপ লোড নির্মূল করা হয়। সীমিত শীতলতা সঙ্গে ক্যাবিনেট গুরুত্বপূর্ণ।
| প্যারামিটার | মূল্য |
|---|---|
| সামঞ্জস্যপূর্ণ পিএসএম রেঞ্জ | PSM-15 থেকে PSM-55 (A06B-6087 সিরিজ) |
| ইনপুট ভোল্টেজ | ২০০-২৪০ ভিএসি, ৩ ফেজ |
| পুনর্জন্মের ধরন | শক্তি পুনরুদ্ধার (বিদ্যুৎ নেটওয়ার্কে শক্তি ফিরিয়ে দেয়) |
| সংশোধন | 05D সংস্করণ থেকে ব্যবহার করা |
| সিরিজ | A16B-2202 |
| অবস্থা | বন্ধ করা হয়েছে ∙ রিপেয়ার উপলব্ধ |
| উৎপত্তি | জাপান |
A06B-6087-H115 (PSM-15) থেকে H155 (PSM-55) মডিউলগুলির ভিতরে, A16B-2202-0421 তারের বোর্ড শারীরিক শক্তি রূপান্তর পরিচালনা করে। বোর্ডের প্রাথমিক সার্কিটগুলির মধ্যে রয়েছেঃ
ত্রি-ফেজ রেক্টিফায়ার ব্রিজঃ200-240 ভিএসি তিন-ফেজ নেট ইনপুটকে খাঁটি ডিসিতে রূপান্তর করে।
এই পর্যায়ে সংশোধনকারী ডায়োড বা থাইরিস্টরগুলিকে পুরো সংযুক্ত ড্রাইভ সিস্টেমের সম্পূর্ণ লাইন-টু-লাইন ভোল্টেজ এবং পিক মোটর বর্তমানের চাহিদা সহ্য করতে হবে।
প্রাক-চার্জিং সার্কিটঃযখন পিএসএম চালু হয়, তখন ড্রাইভ সিস্টেমের ডিসি বাস ক্যাপাসিটারগুলি প্রাথমিকভাবে আনচার্জ হয়।
তাদের সরাসরি চার্জ করা খুব উচ্চ ইনরশ প্রবাহ তৈরি করবে। প্রাক-চার্জ সার্কিট √ তারের বোর্ডে একটি প্রতিরোধক এবং বাইপাস যোগাযোগকারী বিন্যাস √ পাওয়ার আপের সময় চার্জিং প্রবাহকে সীমাবদ্ধ করে,তারপর প্রতিরোধক বাইপাস একবার condensors অপারেটিং ভোল্টেজ চার্জ করা হয়.
তারপরে চৌম্বকীয় যোগাযোগকারী (এমসিসি) সম্পূর্ণ নেটওয়ার্ক সরবরাহ সংযোগ করতে বন্ধ হয় এবং পিএসএম স্বাভাবিক ক্রিয়াকলাপে প্রবেশ করে।
পুনরুদ্ধার ইনভার্টার স্টেজঃপাওয়ার রিগ্রেনেশন সার্কিট্রি ডিসি বাস থেকে রিগ্রেনেটিভ কারেন্ট নেয় (সার্ভো অক্ষের গতি হ্রাস করে উত্পন্ন) এবং এটিকে নেটওয়ার্কে ফিরে আসার জন্য এসিতে রূপান্তর করে।এটি একটি নিয়ন্ত্রিত ইনভার্টার পর্যায়ে জড়িত যা নেটওয়ার্ক সরবরাহ ফ্রিকোয়েন্সি এবং ফেজ সঙ্গে সিঙ্ক্রোনাইজ করা আবশ্যক.
ডিসি বাস বিতরণঃনিয়ন্ত্রিত DC বাস ভোল্টেজ (নামমাত্র 300V DC 200VAC ইনপুটের জন্য) বাস বারগুলির মাধ্যমে ড্রাইভ র্যাকের সমস্ত সংযুক্ত SVM এবং SPM মডিউলগুলিতে বিতরণ করা হয়।
ওয়্যারিং বোর্ড এই বন্টনের জন্য বাস সংযোগ পয়েন্ট এবং বর্তমান পথ সরবরাহ করে।
A16B-2202-0421 A06B-6087 PSM মডিউলগুলির জন্য সংশোধন 05D থেকে নির্দিষ্ট করা হয়েছে। পূর্ববর্তী সংশোধন (04C এবং তার আগে) A16B-2202-0420 তারের বোর্ড ব্যবহার করে। The revision boundary at 05D/04C represents a hardware update in the PSM module — the updated wiring board (A16B-2202-0421) introduced improvements to the power conversion circuitry compared to the earlier -0420.
প্রতিস্থাপনের সময়, পিএসএম মডিউলটির সংশোধনটি নির্ধারণ করে যে ওয়্যারিং বোর্ডটি সঠিক।
রিভিজন ০৪সি যুগের একটি বোর্ডকে রিভিজন ০৫ডি বা পরবর্তী পিএসএম হাউজে লাগানো ইন্টারফেস সংযোগকারী বা সার্কিট কনফিগারেশনে অসঙ্গতি সৃষ্টি করবে।
অর্ডার দেওয়ার আগে সর্বদা PSM মডিউলের রিভিউ মার্কিংকে ওয়্যারিং বোর্ড স্পেসিফিকেশনের সাথে ক্রস রেফারেন্স করুন।
