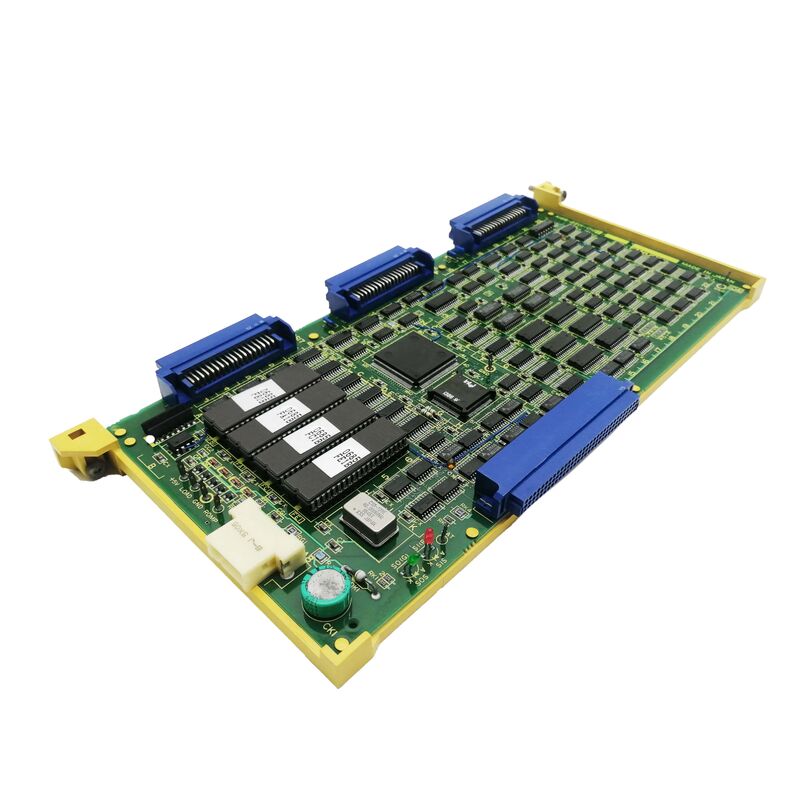

A16B-2201-0851 ব্যবহৃত Fanuc পিএলসি সার্কিট বোর্ড 200 ওয়াট এম্প্লিফায়ার পিসিবি

A16B-2201-0851∙ FANUC PMC-NB প্রিন্টেড সার্কিট বোর্ড F15M / F15T / F15B CNC মেশিন কন্ট্রোল PCB

ফ্যানুক সিএনসি সিস্টেমে পিএমসি কী করে

সিএনসি মেশিন টুলস দুটি পৃথক নিয়ন্ত্রণ স্তর একযোগে কাজ করেঃ

দ্যসিএনসিসমস্ত অক্ষের গতি, স্পিন্ডল গতি, অন্তর্ভুক্তি এবং জি-কোড প্রোগ্রাম এক্সিকিউশন পরিচালনা করে।

দ্যপিএমসি(প্রোগ্রামযোগ্য মেশিন কন্ট্রোল) অন্য সব কিছু পরিচালনা করেঃ শীতল তরল চালু / বন্ধ, চিপ কনভেয়র নিয়ন্ত্রণ, দরজা interlocks, টুল চেঞ্জার ক্রম, হাইড্রোলিক ক্ল্যাম্প লজিক, প্যালেট স্থানান্তর,অপারেটর প্যানেল ল্যাম্প এবং চাপ বোতাম. পিএমসি সিঁড়ি লজিক প্রোগ্রাম চালায় যা মূলত ফ্যানুক সিএনসির ভিতরে থাকা একটি পিএলসি এবং এটি সিএনসির গতি প্রোগ্রামের স্বাধীনভাবে চালায়।

A16B-2201-0851 হল PMC-NB সিরিজের কন্ট্রোল বোর্ড যা FANUC 15M (মেশিনিং সেন্টার), 15T (টার্নিং সেন্টার), এবং 15B CNC সিস্টেমে এই মেশিন সিকোয়েন্স লজিকটি সম্পাদন করে।

পণ্য সম্পর্কিত মূল তথ্য

FANUC 15 সিরিজ ️ মেশিনিং, টার্নিং এবং বি-টাইপ ভেরিয়েন্ট

A16B-2201-0851 FANUC 15 সিরিজের তিনটি সিএনসি বৈকল্পিক পরিবেশন করেঃ

F15M (মেশিন সেন্টার):15M সিএনসি উল্লম্ব মেশিনিং কেন্দ্র, অনুভূমিক মেশিনিং কেন্দ্র, এবং উচ্চ কর্মক্ষমতা মাল্টি-অক্ষ ফ্রিজিং মেশিন নিয়ন্ত্রণ করে।অক্ষ সংযোজক, শীতল তরল ব্যবস্থাপনা, এবং অপারেটর প্যানেল লজিক।

F15T (ভ্রমন কেন্দ্র):15 টি সিএনসি টার্নিং সেন্টার এবং টার্নগুলি নিয়ন্ত্রণ করে। পিএমসি-এনবি ফাংশনগুলির মধ্যে রয়েছে কোলস্টক এবং স্থিতিশীল বিশ্রাম নিয়ন্ত্রণ, বার ফিডার ইন্টারফেস, পার্টস ক্যাচার সিকোয়েন্স এবং চক / কোলেট ক্ল্যাম্পিং লজিক।

এফ১৫বি:১৫ সিরিজের প্ল্যাটফর্মের একটি রূপ, একই A16B-2201-0851 PMC-NB বোর্ড দ্বারা সমর্থিত।

অ্যাপ্লিকেশন দৃশ্যকল্প

টুল চেঞ্জারের ত্রুটি নির্ণয়ঃFANUC 15M সিএনসি সহ একটি মেশিনিং সেন্টার একটি এলোমেলো টুল পরিবর্তন টাইমআউট এলার্ম বিকাশ করে। এলার্মটি পিএমসির টুল চেঞ্জার এক্সিকিউশন সিকোয়েন্সে ঘটে। যান্ত্রিক কারণগুলি বাদ দেওয়ার পরে, এই এলার্মটি মেশিনের জন্য ব্যবহৃত হয়।ত্রুটির উৎস হিসাবে পিএমসি-এনবি বোর্ড চিহ্নিত করা হয়েছে. A16B-2201-0851 প্রতিস্থাপন নির্ভরযোগ্য টুল পরিবর্তন কার্যকর পুনরুদ্ধার.

সিএনসি মেরামত এবং পুনরুদ্ধারঃএকটি FANUC 15T সিএনসি সিস্টেম বিদ্যুৎ বিপর্যয়ের পরে পুনরুদ্ধার করা হচ্ছে। একাধিক বোর্ড পরিদর্শন করা হয়। পিএমসি-এনবি বোর্ড ব্যর্থ হিসাবে পরীক্ষা করে এবং A16B-2201-0851 দিয়ে প্রতিস্থাপিত হয়।পিএমসি প্রোগ্রাম পুনরায় লোড এবং মেশিন সিকোয়েন্স যাচাইয়ের পরে, টার্নটি উৎপাদন শুরু করে।

প্রতিরোধমূলক রিপেয়ার স্টকঃএকটি উত্পাদন সুবিধা যা বেশ কয়েকটি FANUC 15 সিরিজ CNCs পরিচালনা করে একটি A16B-2201-0851 একটি সমালোচনামূলক রিপেয়ার হিসাবে বজায় রাখে, যা মেশিনের দীর্ঘস্থায়ী সময় ছাড়াই একটি PMC বোর্ড ব্যর্থতার দ্রুত প্রতিক্রিয়া সক্ষম করে।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: A16B-2201-0851 প্রতিস্থাপিত হলে PMC প্রোগ্রামের কী হবে?

পিএমসি সিঁড়ি প্রোগ্রামটি সিএনসি সিস্টেমের মধ্যে অ-ভাসমান মেমরিতে সংরক্ষণ করা হয়। বেশিরভাগ 15-সিরিজ কনফিগারেশনে, প্রোগ্রামটি সিএনসির মেমরিতে পিএমসি বোর্ডের স্বাধীনভাবে সংরক্ষণ করা হয়।A16B-2201-0851 প্রতিস্থাপনের পর, পিএমসি প্রোগ্রামটি সাধারণত একটি ব্যাকআপ টেপ, আরএস -232 স্থানান্তর, বা I / O ডিভাইস থেকে পুনরায় লোড করা হয়। বোর্ড প্রতিস্থাপনের আগে সর্বদা নিশ্চিত করুন যে একটি বৈধ পিএমসি প্রোগ্রাম ব্যাকআপ বিদ্যমান,এবং ইনস্টলেশনের পরে একটি সম্পূর্ণ মেশিন সিকোয়েন্স পরীক্ষার মাধ্যমে PMC প্রোগ্রাম অপারেশন যাচাই করুন.

প্রশ্ন ২ঃ A16B-2201-0851 এর জন্য "W/O CAP" নামকরণের অর্থ কী?

"ডাব্লু / ও সিএপি" এর অর্থ হ'ল বোর্ডটি ব্যাটারি ব্যাকআপ ক্যাপাসিটার ছাড়াই সরবরাহ করা হয়। কিছু পিএমসি-এনবি বোর্ডের রূপগুলিতে সংক্ষিপ্ত বিদ্যুৎ বিচ্ছিন্নতার সময় এসআরএএম মেমরির সামগ্রী ধরে রাখতে একটি বোর্ড ক্যাপাসিটার অন্তর্ভুক্ত রয়েছে।W/O CAP ভেরিয়েন্টটি পাওয়ার অফের সময় প্রোগ্রাম সংরক্ষণের জন্য সিস্টেমের ব্যাটারি ব্যাকআপ বা বিকল্প মেমরি বিন্যাসের উপর নির্ভর করেএকটি বিদ্যমান বোর্ড প্রতিস্থাপন করার সময়, সিস্টেমের মেমরি রিটেনশন নকশা বজায় রাখার জন্য মূল বোর্ডের কনফিগারেশন W / O CAP বা ক্যাপাসিটর সঙ্গে মেলে।

প্রশ্ন 3: A16B-2201-0851 কি FANUC 15 সিরিজের সমস্ত মডেলের জন্য ব্যবহার করা যেতে পারে?

A16B-2201-0851 FANUC 15M, 15T, এবং 15B এর জন্য নিশ্চিত করা হয়েছে। অন্যান্য 15 সিরিজের রূপান্তরকারী যেমন 15MA বা 15TA একই বা একটি ভিন্ন PMC বোর্ড ব্যবহার করতে পারে,নির্দিষ্ট সিএনসি কনফিগারেশন এবং সফটওয়্যার সংস্করণ উপর নির্ভর করে. একটি সিস্টেমে A16B-2201-0851 ফিট করার আগে, লক্ষ্য সিএনসি মডেলটি 15M, 15T, বা 15B তা নিশ্চিত করুন এবং বোর্ড সংশোধনটি ইনস্টল করা সিএনসির প্রত্যাশিত PMC-NB হার্ডওয়্যার সংস্করণের সাথে মেলে কিনা তা যাচাই করুন।

প্রশ্ন 4: পিএমসি-এনবি বোর্ডটি মেরামত করা যেতে পারে, নাকি প্রতিস্থাপন সর্বদা প্রয়োজনীয়?

A16B-2201-0851 এর জন্য উপাদান-স্তরের PCB মেরামত প্রযুক্তিগতভাবে সম্ভব। FANUC CNC পরিষেবা সংস্থাগুলি মূল বা সমতুল্য উপাদান গ্রেড ব্যবহার করে বোর্ড-স্তরের মেরামত সরবরাহ করে।মেরামত একটি কার্যকর বিকল্প যখন একটি নিশ্চিত সরাসরি প্রতিস্থাপন বোর্ড পাওয়া যায় নাউৎপাদন-সমালোচনামূলক যন্ত্রপাতিগুলির জন্য, একটি যোগ্যতাসম্পন্ন FANUC মেরামতের বিশেষজ্ঞের দ্বারা বোর্ড মেরামত প্রতিস্থাপনের একটি গ্রহণযোগ্য বিকল্প।যদি মেরামত করা বোর্ড পুনরায় ইনস্টল করার আগে কার্যকরী পরীক্ষার মধ্য দিয়ে যায়.

প্রশ্ন 5: সিএনসি ক্যাবিনেটে A16B-2201-0851 কোথায় অবস্থিত?

FANUC 15 সিরিজের সিএনসি ক্যাবিনেটে, পিএমসি-এনবি বোর্ড প্রধান নিয়ন্ত্রণ ইউনিটে ইনস্টল করে √ সিপিইউ বোর্ড, অক্ষ নিয়ন্ত্রণ কার্ড এবং অন্যান্য সিএনসি বোর্ড ধারণকারী র্যাক-মাউন্টকৃত সমাবেশ।র্যাক মধ্যে বোর্ড অবস্থান নির্দিষ্ট 15-সিরিজ মন্ত্রিসভা কনফিগারেশন এবং সিস্টেমের মোট বোর্ড পরিপূরক উপর নির্ভর করে. A16B-2201-0851 অপসারণ বা প্রতিস্থাপনের আগে ইনস্টল করা সিস্টেমের নির্দিষ্ট স্লট বরাদ্দ মানচিত্রের জন্য FANUC 15M/15T/15B হার্ডওয়্যার ম্যানুয়াল দেখুন।
