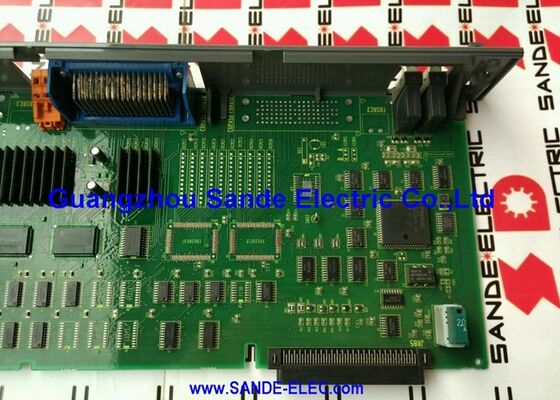

1 পিসি ব্যবহৃত Fanuc A16B-2201-0722 A16B22010722 A16B-22O1-O722 PCB বোর্ড ভাল অবস্থায়

A16B-2201-0722 | FANUC সিরিজ 20-A প্রধান CPU বোর্ড — F20 / 3-Axis CNC মাস্টার PCB / 20A এবং 20MA কন্ট্রোল

FANUC সিরিজ 20-A — F20 CNC প্ল্যাটফর্ম

FANUC সিরিজ 20 (সাধারণত লেখা F20 বা FS-20) হল FANUC 20-সিরিজ প্রজন্মের একটি মধ্য-পরিসরের CNC সিস্টেম — যা কমপ্যাক্ট সিরিজ 0 এবং উচ্চ-স্পেসিফিকেশন সিরিজ 15 এবং 16 প্ল্যাটফর্মের মধ্যে অবস্থিত। "A" ভেরিয়েন্ট (Series 20-A) সিরিজ 20 পরিবারের প্রথম-প্রজন্মের হার্ডওয়্যার কনফিগারেশনকে চিহ্নিত করে।

A16B-2201-0722 হল প্রধান CPU বোর্ড — মাদারবোর্ড — সিরিজ 20-A কন্ট্রোল সিস্টেমের। প্রতিটি সিএনসি ফাংশন এই বোর্ডের মাধ্যমে প্রবাহিত হয়:

সিএনসি প্রোগ্রাম এক্সিকিউশন:প্রধান CPU বোর্ড পার্ট প্রোগ্রাম প্রসেস করে, ইন্টারপোলেশন অ্যালগরিদম চালায় যা প্রোগ্রাম করা টুল পাথকে সমন্বিত অক্ষ মোশন কমান্ডে রূপান্তর করে এবং প্রোগ্রাম স্টোরেজ এবং পুনরুদ্ধার পরিচালনা করে।

তিন-অক্ষ সমন্বয়:"3 AXES" উপাধিটি বোর্ডের ইন্টারপোলেশন এবং অক্ষ নিয়ন্ত্রণ ক্ষমতা নিশ্চিত করে — একই সাথে মেশিনিং সেন্টার বা টার্নিং সেন্টার অক্ষ কনফিগারেশনের জন্য তিনটি সার্ভো অক্ষ কমান্ড আউটপুট পরিচালনা করে (সাধারণত X, Y, Z বা X, Z প্লাস স্পিন্ডেল-সম্পর্কিত অক্ষ)।

PMC ইন্টারফেস:প্রধান CPU বোর্ড PMC (প্রোগ্রামেবল মেশিন কন্ট্রোলার) ফাংশন হোস্ট করে — একীভূত PLC যা মেশিন টুল সিকোয়েন্স লজিক পরিচালনা করে, যার মধ্যে টুল পরিবর্তন, কুল্যান্ট এবং অপারেটর প্যানেল ফাংশন রয়েছে।

CRT/MDI ইন্টারফেস:MDI কীবোর্ড থেকে অপারেটর ইনপুট এবং CRT ডিসপ্লেতে আউটপুট প্রধান CPU বোর্ডের মাধ্যমে পরিচালিত হয় — এটি অপারেটর-মেশিন যোগাযোগের জন্য কেন্দ্রীয় নোড তৈরি করে।

কী স্পেসিফিকেশন

FANUC CNC শ্রেণিবিন্যাসের মধ্যে সিরিজ 20-A

FANUC সিরিজ 20 FANUC CNC পণ্যের ইতিহাসে একটি নির্দিষ্ট অবস্থানে বসে আছে:

প্রজন্মের প্রসঙ্গ:পূর্ণ বৈশিষ্ট্যযুক্ত সিরিজ 15 বা 16 সিস্টেমের তুলনায় আরো ব্যয়-কার্যকর থাকাকালীন অতিরিক্ত অক্ষ ক্ষমতা বা প্রক্রিয়াকরণ কর্মক্ষমতা প্রয়োজন এমন অ্যাপ্লিকেশনের জন্য সিরিজ 0-এর আরও সক্ষম বিকল্প হিসেবে সিরিজ 20 চালু করা হয়েছিল।

মেশিন অ্যাপ্লিকেশন:সিরিজ 20MA (20-A-এর মেশিনিং সেন্টার ভেরিয়েন্ট) উল্লম্ব এবং অনুভূমিক মেশিনিং সেন্টারগুলি পরিবেশন করে যার জন্য তিনটি নিয়ন্ত্রিত অক্ষ এবং স্পিন্ডেল নিয়ন্ত্রণ প্রয়োজন - প্রিজম্যাটিক অংশগুলির 3-অক্ষ মেশিনের জন্য আদর্শ কনফিগারেশন।

A16B-2201-0722 মাস্টার PCB হিসাবে:প্রধান CPU বোর্ড হল সিরিজ 20-A কন্ট্রোল র্যাকের সবচেয়ে গুরুত্বপূর্ণ একক বোর্ড। এখানে একটি ত্রুটি সমগ্র CNC ফাংশন নিষ্ক্রিয় করে। অন্যান্য সমস্ত বোর্ড — I/O, অক্ষ, প্রদর্শন, PMC সম্প্রসারণ — প্রধান CPU বোর্ড চালু হওয়ার উপর নির্ভর করে।

অ্যাপ্লিকেশন দৃশ্যকল্প

সিরিজ 20-A CPU বোর্ডের ত্রুটি:একটি FANUC সিরিজ 20-A CNC মেশিনিং সেন্টার CNC সিস্টেম-স্তরের ত্রুটিগুলি বিকাশ করে — CNC শুরু করতে ব্যর্থ হয়, বা CPU-স্তরের অ্যালার্ম তৈরি করে যা কোনও পৃথক অক্ষ বা পেরিফেরাল বোর্ডের জন্য দায়ী করা যায় না। A16B-2201-0722 প্রধান CPU বোর্ডের ত্রুটি হিসাবে চিহ্নিত করা হয়েছে। প্রতিস্থাপন সম্পূর্ণ CNC ফাংশন পুনরুদ্ধার করে।

সিরিজ 20MA কন্ট্রোল সিস্টেম পুনর্নির্মাণ:একটি FANUC সিরিজ 20MA CNC চালিত একটি উত্পাদন মেশিন নিয়ন্ত্রণ সিস্টেম পুনরুদ্ধার করে। A16B-2201-0722 প্রধান CPU বোর্ড কন্ট্রোল সিস্টেম ওভারহলের অংশ হিসাবে প্রতিস্থাপিত হয়েছে।

FAQ

প্রশ্ন 1: A16B-2201-0722 প্রসঙ্গে "Series 20-A," "F20," এবং "20MA" এর মধ্যে সম্পর্ক কী?

এই পদগুলি সমস্ত একই বা ঘনিষ্ঠভাবে সম্পর্কিত CNC প্রজন্মকে বর্ণনা করে। "সিরিজ 20" বা "F20" হল পণ্যের পরিবারের নাম। "20-A" নির্দিষ্ট হার্ডওয়্যার সংশোধন (A = প্রথম প্রজন্ম) সনাক্ত করে। "20MA" হল 20-A সিরিজের মেশিনিং সেন্টার অ্যাপ্লিকেশন ভেরিয়েন্ট। A16B-2201-0722 প্রধান CPU বোর্ড সিরিজ 20-A পরিবারকে পরিবেশন করে — স্ট্যান্ডার্ড 20-A এবং 20MA মেশিনিং সেন্টার ভেরিয়েন্ট উভয়ের জন্যই নিশ্চিত করা হয়েছে।

প্রশ্ন 2: কেন A16B-2201-0722 শুধুমাত্র 3টি অক্ষ সমর্থন করে — এটি কি 4-অক্ষের মেশিনে ব্যবহার করা যেতে পারে?

"3 AXES" উপাধিটি এই নির্দিষ্ট বোর্ড কনফিগারেশনে নির্মিত অক্ষের ইন্টারপোলেশন এবং অক্ষ নিয়ন্ত্রণ ক্ষমতা প্রতিফলিত করে। একটি 4-অক্ষ বা উচ্চ-অক্ষের CNC মেশিনের জন্য একটি ভিন্ন প্রধান বোর্ড বৈকল্পিক বা অতিরিক্ত অক্ষ সম্প্রসারণ হার্ডওয়্যার প্রয়োজন। সঠিক কনফিগারেশন ছাড়া একটি 4-অক্ষ মেশিনে A16B-2201-0722 ব্যবহার করা একটি অক্ষ কনফিগারেশন অমিল তৈরি করে। অর্ডার করার আগে মেশিন টুলের বৈদ্যুতিক ডকুমেন্টেশন থেকে প্রয়োজনীয় অক্ষ গণনা নিশ্চিত করুন।

Q3: A16B-2201-0722 প্রতিস্থাপনের জন্য কি সম্পূর্ণ CNC ডেটা ব্যাকআপ এবং পুনরুদ্ধারের প্রয়োজন হয়?

হ্যাঁ। প্রধান CPU বোর্ড হল কেন্দ্রীয় নিয়ন্ত্রক — এর প্রতিস্থাপনের জন্য বোর্ড সরানোর আগে সমস্ত CNC ডেটার (পার্ট প্রোগ্রাম, প্যারামিটার, টুল অফসেট, PMC মই) সম্পূর্ণ ব্যাকআপ প্রয়োজন। প্রতিস্থাপন A16B-2201-0722 ফিট করার পরে, CNC স্বাভাবিক অপারেশন পুনরায় শুরু করার আগে সমস্ত ব্যাক-আপ ডেটা পুনরুদ্ধার করতে হবে। বর্তমান ব্যাকআপ ফাইল ছাড়া মূল CPU বোর্ড কখনই প্রতিস্থাপন করবেন না।

Q4: A16B-2201-0722 কি FANUC সিরিজ 21 CNC-তেও ব্যবহার করা যেতে পারে?

এই বোর্ডের জন্য পরিষেবা তালিকাটি সিরিজ 20 এবং সিরিজ 21 উভয় CNC সিস্টেমের সাথে সম্পর্কিত। সিরিজ 21 হার্ডওয়্যার আর্কিটেকচারে সিরিজ 20 এর সাথে ঘনিষ্ঠভাবে সম্পর্কিত। A16B-2201-0722 একটি সিরিজ 21-এ সরাসরি কাজ করবে কিনা তা নির্দিষ্ট কন্ট্রোল র্যাক হার্ডওয়্যার সংশোধনের উপর নির্ভর করে। একটি সিরিজ 21 সিস্টেমে ফিট করার আগে প্রযোজ্য FANUC সিরিজ 20 / সিরিজ 21 হার্ডওয়্যার ডকুমেন্টেশন থেকে নিশ্চিত করুন।

প্রশ্ন 5: কোন নির্দিষ্ট CNC অ্যালার্ম কোডগুলি সিরিজ 20-A-এ প্রধান CPU বোর্ডের ত্রুটি নির্দেশ করে?

FANUC সিরিজ 20-A সিস্টেমে প্রধান CPU বোর্ডের ত্রুটিগুলি সাধারণত উৎপন্ন হয়: সিস্টেম-স্তরের অ্যালার্মগুলি যা CNC পাওয়ার-অন ইনিশিয়ালাইজেশন সম্পূর্ণ করার আগে উপস্থিত হয় (ROM/RAM প্যারিটি ত্রুটি, ওয়াচ-ডগ টাইমার অ্যালার্ম), CPU বাসের ত্রুটি, বা পাওয়ার-আপের পরে অপারেটর স্ক্রীন প্রদর্শনে সম্পূর্ণ ব্যর্থতা। এগুলি অক্ষ অ্যালার্ম (যা সার্ভো হার্ডওয়্যারের দিকে নির্দেশ করে) বা পিএমসি অ্যালার্ম (যা সিকোয়েন্স ফল্টের দিকে নির্দেশ করে) থেকে আলাদা। যদি CNC বুট করার সময় অপারেটর ডিসপ্লেতে পৌঁছাতে ব্যর্থ হয় এবং পেরিফেরাল বোর্ডের কোনো ত্রুটি চিহ্নিত না করা হয়, A16B-2201-0722 প্রাথমিক ডায়াগনস্টিক ফোকাস।
