Fanuc নিয়ন্ত্রণ মডিউল A16B-2201-0351 A16B22010351 A16B-22O1-O351

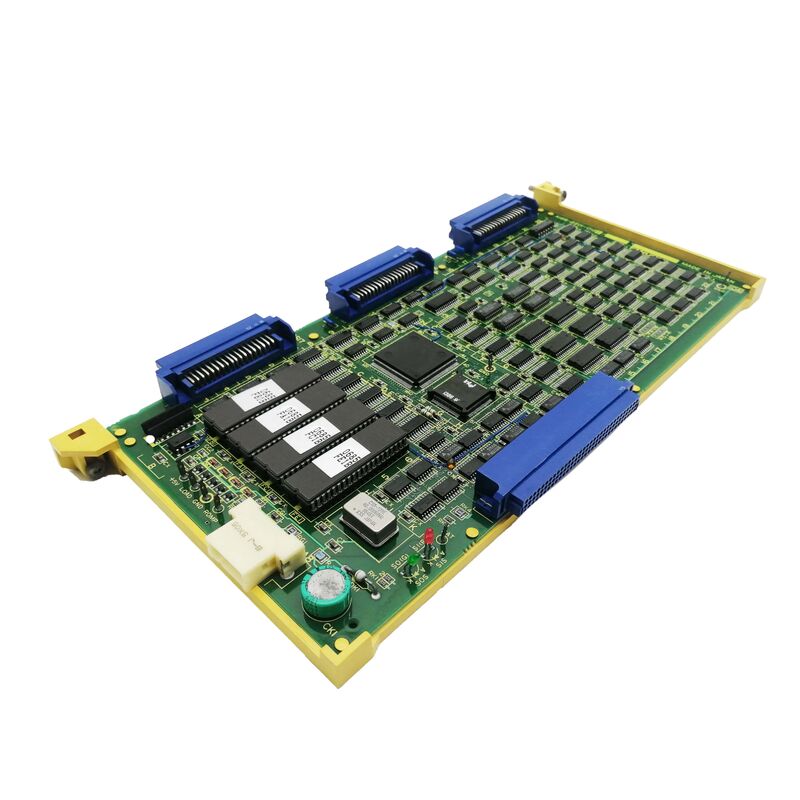

A16B-2201-0351∙ FANUC সিরিজ 15-বি মাল্টি অক্ষ বাফার পিসিবি Sub CPU / Max Sub-B / মাল্টি-অক্ষ নিয়ন্ত্রণ / সিঙ্ক্রোনাস নিয়ন্ত্রণ / সিরিজ 15-বি

সিরিজ 15-বি-তে সাব সিপিইউ আর্কিটেকচার কেন দ্বিতীয় প্রসেসর?

FANUC সিরিজ 15-B সর্বাধিক চাহিদাপূর্ণ মাল্টি-অক্ষের মেশিন টুলস জন্য ডিজাইন করা হয়েছে √ ট্রান্সফার লাইন, বড় মাল্টি-স্পিন্ডল মেশিনিং কেন্দ্র,এবং নমনীয় উত্পাদন সিস্টেম যেখানে অক্ষ সংখ্যা 8 পৌঁছায়, 12 বা তার বেশি। একই সময়ে এই অনেক অক্ষ পরিচালনা প্রধান CPU এর রিয়েল টাইম বাজেট ট্যাক্স।

সিরিজ 15-বি একটি সাব সিপিইউ আর্কিটেকচারের মাধ্যমে এটি মোকাবেলা করেঃ প্রধান সিপিইউ প্রাথমিক সিএনসি ফাংশনগুলি পরিচালনা করে (প্রোগ্রাম ইন্টারপোলেশন, ব্যবহারকারী ইন্টারফেস, যোগাযোগ),যখন একটি ডেডিকেটেড সাব সিপিইউ বোর্ড সম্প্রসারিত অক্ষ নিয়ন্ত্রণ এবং সিঙ্ক্রোন ফাংশন পরিচালনা করে. A16B-2201-0351 হল এই সাব সিপিইউ বোর্ড ′′ "ম্যাক্স সাব-বি" নামকরণ যা নির্দেশ করে যে এটি সিরিজ 15-বি এর জন্য সাব সিপিইউ বিকল্পে উপলব্ধ সর্বাধিক ক্ষমতা বহন করে।

পণ্য সম্পর্কিত মূল তথ্য

সর্বোচ্চ সাব-বি ∙ সর্বোচ্চ সাব-সিপিইউ স্পেসিফিকেশন

সিরিজ 15-বি সাব সিপিইউ বোর্ড পরিবারের মধ্যে, বেশ কয়েকটি বৈকল্পিক বিভিন্ন ক্ষমতা স্তর সরবরাহ করেঃ

• A16B-2201-0310 (Sub-A, উচ্চ গতির):দ্রুত অক্ষ প্রতিক্রিয়া প্রয়োজন অ্যাপ্লিকেশনের জন্য উচ্চ গতির সাব-সিপিইউ
• A16B-2201-0331:বিশেষ করে মাল্টি-অক্সিস কন্ট্রোল, সিঙ্ক্রোনিক কন্ট্রোল এবং ত্রুটি পরীক্ষা করার জন্য
• A16B-2201-0351 (সর্বোচ্চ সাব-বি):সর্বাধিক স্পেসিফিকেশন সাব সিপিইউ বোর্ড, সম্পূর্ণ মাল্টি-অক্ষ, সিঙ্ক্রোন এবং ত্রুটি পরীক্ষা ক্ষমতা সেট প্রদান করে

A16B-2201-0351 এর জন্য "ম্যাক্স" নামকরণটি নির্দেশ করে যে এটি সাব-বি শ্রেণীর মধ্যে সর্বাধিক বৈশিষ্ট্য সেট বহন করে ¢ সর্বাধিক চাহিদাপূর্ণ সিরিজ 15-বি কনফিগারেশনের জন্য উপযুক্ত।

অ্যাপ্লিকেশন দৃশ্যকল্প

বড় মেশিনিং সেন্টার সাব সিপিইউ ত্রুটিঃএকটি সিরিজ 15-বি মাল্টি-অক্ষ মেশিনিং সেন্টার 12 নিয়ন্ত্রিত অক্ষ সহ সাব সিপিইউ বোর্ডের সাথে সম্পর্কিত একটি অ্যালার্ম বিকাশ করে। অক্ষ 5 ′′ 12 উপলভ্য নয়। A16B-2201-0351 ব্যর্থ বোর্ড হিসাবে চিহ্নিত করা হয়।প্রতিস্থাপন পূর্ণ মাল্টি-অক্ষ অপারেশন পুনরুদ্ধার.

সিঙ্ক্রোনিক অক্ষ নিয়ন্ত্রণ ত্রুটিঃসিঙ্ক্রোনাইজড গ্যান্ট্রি অক্ষ সহ একটি গ্যান্ট্রি-টাইপ মেশিন একটি সিঙ্ক্রোনাইজড কন্ট্রোল অ্যালার্ম বিকাশ করে। A16B-2201-0351 দ্বারা সরবরাহিত সিঙ্ক্রোনাইজড ফাংশনগুলি ব্যাহত হয়।বোর্ড প্রতিস্থাপন সিঙ্ক্রোনিক অক্ষ জোড়া সমন্বিত আন্দোলন পুনরুদ্ধার.

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন ১ঃ A16B-2201-0351 (সাব-বি সর্বোচ্চ) এবং A16B-2201-0331 এর মধ্যে পার্থক্য কী?

উভয় বোর্ড সিরিজ 15-বি এর জন্য মাল্টি-অক্ষ নিয়ন্ত্রণ, সিঙ্ক্রোনাস নিয়ন্ত্রণ এবং ত্রুটি চেক ফাংশন সরবরাহ করে।A16B-2201-0351 এর তুলনায় "ম্যাক্স সাব-বি" নামকরণ করা হয়েছে যা A16B-2201-0331 এর তুলনায় উচ্চতর ক্ষমতা বা অতিরিক্ত প্রসেসিং রিসোর্স নির্দেশ করে।. FANUC সিরিজ 15-B হার্ডওয়্যার ডকুমেন্টেশন থেকে নিশ্চিত করুন যে নির্দিষ্ট সিস্টেম অক্ষ কনফিগারেশনের জন্য কোন সাব-সিপিইউ ভেরিয়েন্ট প্রয়োজন।

প্রশ্ন 2: A16B-2201-0351 প্রতিস্থাপনের জন্য অক্ষের পরামিতি পুনরায় সেট করা প্রয়োজন?

মাল্টি-অক্ষ এবং সিঙ্ক্রোনিক অক্ষের পরামিতিগুলি সিএনসির প্রধান প্যারামিটার মেমরিতে সংরক্ষণ করা হয়, সাব সিপিইউ বোর্ডে নয়। A16B-2201-0351 প্রতিস্থাপন করে অক্ষের পরামিতি মুছে ফেলা হয় না।প্রতিস্থাপনের পর, সিএনসি সাবসিপিইউ বোর্ডের সাথে যোগাযোগ পুনরুদ্ধার করে এবং বিদ্যমান অক্ষ কনফিগারেশন প্রয়োগ করে। প্রতিস্থাপনের পরে সিঙ্ক্রোনস জোড়া আচরণ সহ সমস্ত অক্ষ ফাংশন যাচাই করুন।

প্রশ্ন 3: কোন সিএনসি এলার্মগুলি A16B-2201-0351 এর অক্ষ ড্রাইভ ত্রুটির পরিবর্তে ব্যর্থ হয়েছে তা নির্দেশ করে?

সাব-সিপিইউ বোর্ডের ত্রুটিগুলি সাধারণত অ্যালার্ম তৈরি করে যা একাধিক অক্ষকে একই সাথে প্রভাবিত করে, বিশেষত প্রধান সিপিইউর নেটিভ ক্ষমতা অতিক্রমকারী অক্ষগুলি।যদি অক্ষ 1 ¢ 4 স্বাভাবিকভাবে কাজ করে কিন্তু অক্ষ 5 + সব এলার্ম একসঙ্গে, সাব সিপিইউ বোর্ডটি একটি প্রাথমিক সন্দেহভাজন। একক-অক্ষের এলার্মগুলি (একটি সেট থেকে একটি অক্ষ) সাধারণত সাব সিপিইউর পরিবর্তে সেই নির্দিষ্ট অক্ষের জন্য সার্ভো ড্রাইভ বা মোটরকে নির্দেশ করে।

প্রশ্ন 4: A16B-2201-0351 কি সিরিজ 15-A বা সিরিজ 15-C CNC সিস্টেমের সাথে সামঞ্জস্যপূর্ণ?

A16B-2201-0351 সিরিজ 15-B এর জন্য নিশ্চিত করা হয়েছে। সিরিজ 15-A বিভিন্ন সাব CPU বোর্ড হার্ডওয়্যার ব্যবহার করে (যেমন অ্যাড-অন অক্ষ ফাংশনগুলির জন্য A16B-2200-0081) ।সিরিজ 15-সি (যদি প্রযোজ্য হয়) এর নিজস্ব হার্ডওয়্যার প্রজন্ম রয়েছেএই বোর্ডটি কেনার সময় সর্বদা সঠিক সিরিজ ১৫ মডেল (১৫-এ, ১৫-বি, ১৫-সি) উল্লেখ করুন।

প্রশ্ন ৫ঃ A16B-2201-0351 প্রতিস্থাপনের আগে কোন ডাটা ব্যাকআপ প্রয়োজন?

যে কোন সিএনসি প্রধান ইউনিট বোর্ড রক্ষণাবেক্ষণের সাথে, প্রতিস্থাপনের আগে একটি সম্পূর্ণ ব্যাকআপ সঞ্চালন করুন all সমস্ত সিএনসি পরামিতি (অক্ষ-নির্দিষ্ট এবং সিঙ্ক্রোনিক অক্ষ পরামিতি সহ), সমস্ত অংশ প্রোগ্রাম, সরঞ্জাম ডেটা,কাজের অফসেট তথ্য, এবং পিএমসি সিঁড়ি প্রোগ্রাম। সাব সিপিইউ বোর্ড নিজেই প্রোগ্রামের ডেটা সঞ্চয় করে না, তবে ব্যাকআপটি বোর্ড প্রতিস্থাপন প্রক্রিয়া চলাকালীন অন্য কোনও সমস্যা হলে পুনরুদ্ধার নিশ্চিত করে।
