FANUC অপারেটরস প্যানেল ইন্টারফেস বোর্ড A16B-2201-0110 A16B22010110 A16B-22O1-O11O

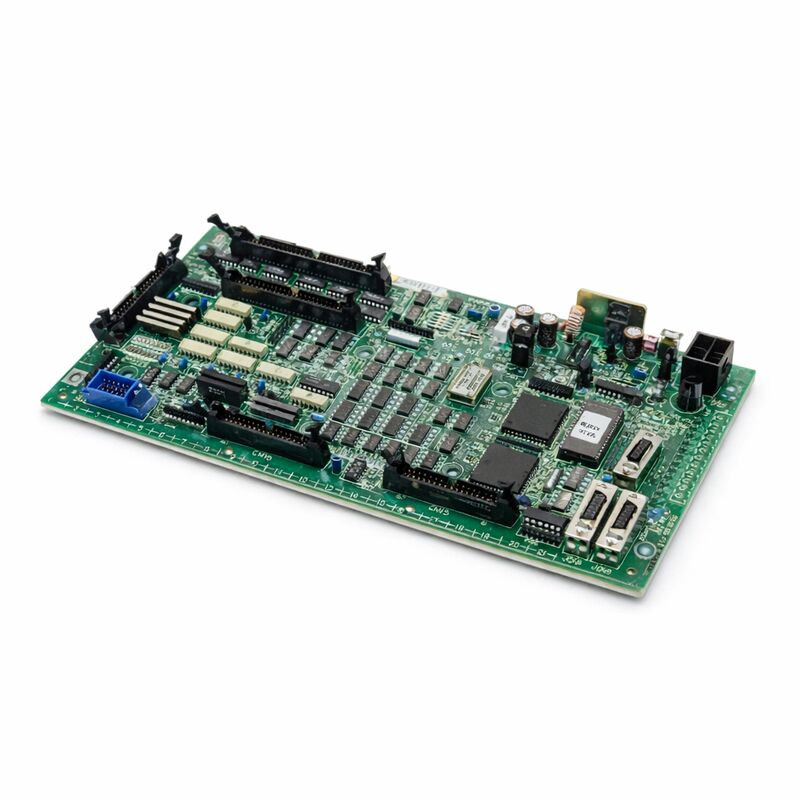

FANUC A16B-2201-0110 | অপারেটর প্যানেল I/O PCB — সিরিজ 16i / 18i / 21i (F16M/T), জাপান অরিজিন

পার্ট নম্বর: A16B-2201-0110

প্রস্তুতকারক: FANUC Corporation (Japan)

পণ্যের প্রকার: অপারেটর প্যানেল I/O PCB (মেশিন প্যানেল ইন্টারফেস)

বোর্ড সিরিজ: A16B-2201

সামঞ্জস্যপূর্ণ সিস্টেম: FANUC সিরিজ 16i, 18i, 21i (F16M/T)

বিবরণ: মেশিন অপারেটর প্যানেল ইন্টারফেস ইউনিট

ওভারভিউ

A16B-2201-0110 হল FANUC-এর সিরিজ 16i, 18i, এবং 21i CNC কন্ট্রোলারের অপারেটর প্যানেল I/O PCB — বিশেষ করে F16M এবং F16T মেশিন অপারেটর প্যানেল কনফিগারেশনের জন্য। এই বোর্ডটি মেশিন অপারেটরের প্যানেল হার্ডওয়্যার এবং CNC কন্ট্রোলারের PMC (প্রোগ্রামেবল মেশিন কন্ট্রোলার) লজিকের মধ্যে একটি ভৌত এবং ইলেকট্রনিক সেতু। মেশিন অপারেটর প্যানেলের প্রতিটি বোতাম চাপ, সুইচ নির্বাচন এবং ইন্ডিকেটর ল্যাম্প এই বোর্ডের মাধ্যমে প্রবাহিত হয়।

অপারেটর প্যানেল হল সেই স্থান যেখানে মানুষ মেশিনের সাথে মিলিত হয়।

ফিড রেট ওভাররাইড নব, মোড সিলেক্টর সুইচ, অ্যাক্সিস জগ বোতাম, সাইকেল স্টার্ট, ফিড হোল্ড, সিঙ্গেল ব্লক — এই সমস্ত ভৌত নিয়ন্ত্রণগুলি অপারেটর প্যানেল I/O বোর্ডের সাথে সংযুক্ত।

বোর্ডটি এই নিয়ন্ত্রণগুলি থেকে বৈদ্যুতিক সংকেত গ্রহণ করে, সেগুলিকে ডিজিটাল অবস্থায় রূপান্তরিত করে এবং তার I/O ইন্টারফেসের মাধ্যমে PMC-তে উপস্থাপন করে।

ফেরত পথে, PMC-এর আউটপুট লজিক — যা প্যানেলের ইন্ডিকেটর ল্যাম্প এবং স্ট্যাটাস ডিসপ্লে চালায় — এই বোর্ডের মাধ্যমে ভৌত ল্যাম্প সার্কিটে প্রবাহিত হয়।

একটি কার্যকরী A16B-2201-0110 ছাড়া, মেশিনের অপারেটর প্যানেল অকার্যকর হয়ে পড়ে।

CNC অভ্যন্তরীণভাবে চলতে পারে, কিন্তু অপারেটর প্যানেলের মাধ্যমে মেশিনকে কমান্ড করার ক্ষমতা হারায়।

সমানভাবে গুরুত্বপূর্ণ, জরুরি স্টপ বোতাম এবং ফিড হোল্ড ফাংশনের মতো গুরুত্বপূর্ণ প্যানেল ইনপুটগুলি এই বোর্ডের মাধ্যমে রুট হয় — একটি ত্রুটিপূর্ণ প্যানেল I/O বোর্ড প্যানেলের মাধ্যমে অপারেটরের নিরাপত্তা কমান্ডে সাড়া দেওয়ার মেশিনের ক্ষমতাকে আপোস করতে পারে।

মূল স্পেসিফিকেশন

প্যানেল I/O — হার্ডওয়্যার ইন্টারফেস লেয়ার

অপারেটর প্যানেল I/O বোর্ড CNC সিস্টেমে একটি নির্দিষ্ট স্থাপত্য অবস্থান দখল করে। CNC কন্ট্রোলারের প্রধান CPU বোর্ড প্রোগ্রাম এক্সিকিউশন এবং মোশন ইন্টারপোলেশন পরিচালনা করে। PMC মেশিনের ল্যাডার লজিক এক্সিকিউট করে।

প্যানেল I/O বোর্ড মেশিন প্যানেলের ভৌত জগতের সাথে বৈদ্যুতিক ইন্টারফেস পরিচালনা করে।

মেশিন প্যানেলে কয়েক ডজন বা শত শত পৃথক পুশ বোতাম, কী সুইচ, সিলেক্টর সুইচ এবং ইন্ডিকেটর ল্যাম্প থাকে।

এগুলির প্রত্যেকটি নিজস্ব ওয়্যারিং সহ একটি পৃথক বৈদ্যুতিক সার্কিট। প্যানেল I/O বোর্ডের সংগঠিত ইনপুট/আউটপুট আর্কিটেকচার ছাড়া, এই সার্কিটগুলির প্রত্যেকটির জন্য CNC-এর লজিক সার্কিটের সাথে সরাসরি, পৃথক সংযোগের প্রয়োজন হবে — নয়েজ ইমিউনিটি, ওয়্যারিং জটিলতা এবং দূরত্বের দিক থেকে একটি অবাস্তব ব্যবস্থা।

প্যানেল I/O বোর্ড একটি কাঠামোগত, কন্ডিশনড ইন্টারফেসে প্যানেল ওয়্যারিংকে কেন্দ্রীভূত করে এটি সমাধান করে।

বোর্ডের ইনপুট সার্কিটগুলি ফিল্ড-সাইড 24V DC প্যানেল ওয়্যারিং এবং কন্ট্রোলারের লজিক সার্কিটের মধ্যে অপটিক্যাল আইসোলেশন প্রদান করে।

এই আইসোলেশন নয়েজ এবং ভোল্টেজ ট্রানজিয়েন্টগুলিকে ব্লক করে যা প্যানেল ওয়্যারিং থেকে — যা পাওয়ার ক্যাবলের পাশাপাশি মেশিন ক্যাবিনেট জুড়ে চলে — কন্ট্রোলারের সংবেদনশীল লজিকের মধ্যে ভ্রমণ করতে পারে।

বোর্ডের আউটপুট সার্কিটগুলি ইন্ডিকেটর ল্যাম্প সার্কিট চালায়।

এগুলির জন্য কন্ট্রোলারের লজিক সরাসরি সরবরাহ করতে পারে তার চেয়ে বেশি কারেন্টের প্রয়োজন হয়। প্যানেল I/O বোর্ডের আউটপুট ড্রাইভারগুলি এই ব্যবধান পূরণ করে, ল্যাম্প আলোকিত করার জন্য প্রয়োজনীয় কারেন্ট সরবরাহ করে যখন কন্ট্রোলারের লজিক কেবল একটি ডিজিটাল আউটপুট বিট সেট করে।

F16M/T অ্যাপ্লিকেশন কনটেক্সট

A16B-2201-0110 সিরিজ 16i প্ল্যাটফর্মের F16M (মেশিনিং সেন্টার কনফিগারেশন) এবং F16T (টার্নিং সেন্টার কনফিগারেশন) পরিষেবা প্রদান করে। এই পার্থক্যটি গুরুত্বপূর্ণ কারণ মেশিনিং সেন্টার এবং টার্নিং সেন্টারগুলির অপারেটর প্যানেলের লেআউট এবং I/O প্রয়োজনীয়তা ভিন্ন।

M কনফিগারেশনে মেশিনিং সেন্টারের অতিরিক্ত ফাংশনগুলির জন্য উপযুক্ত নির্দিষ্ট ইনপুট এবং আউটপুট অন্তর্ভুক্ত রয়েছে — টুল চেঞ্জ রেডি সিগন্যাল, স্পিন্ডল ওরিয়েন্টেশন ইনপুট, প্যালেট চেঞ্জ সিগন্যাল। T কনফিগারেশন একটি টার্নিং সেন্টারের ভিন্ন I/O প্রয়োজনীয়তাগুলি পূরণ করে।

A16B-2201-0110 এই অপারেটর প্যানেল প্রকারগুলির I/O প্রয়োজনীয়তাগুলি পরিচালনা করে, নির্দিষ্ট মেশিন টাইপের জন্য সঠিক সিগন্যাল অ্যাসাইনমেন্ট এবং চ্যানেল সংখ্যা সরবরাহ করে।

ভিন্ন মেশিন টাইপের জন্য নির্দিষ্ট একটি বোর্ড ইনস্টল করলে ভুল I/O ম্যাপিং হতে পারে এমনকি যদি বোর্ডটি শারীরিকভাবে ফিট করে এবং সংযোগকারীর প্রকারগুলি মেলে।

প্যানেল I/O ত্রুটি নির্ণয়

প্যানেল I/O বোর্ডের ত্রুটিগুলি দৃশ্যমান এবং তাৎক্ষণিক লক্ষণ তৈরি করে। প্যানেল বোতাম যা সাড়া দেওয়া বন্ধ করে দেয়, ইন্ডিকেটর ল্যাম্প যা মেশিনের অবস্থা নির্বিশেষে স্থায়ীভাবে আলোকিত বা স্থায়ীভাবে অন্ধকার থাকে, মোড সিলেক্টর যা কোনও প্রভাব ফেলে না বলে মনে হয় — এগুলি সবই একটি ত্রুটিপূর্ণ বা ত্রুটিপূর্ণ প্যানেল I/O বোর্ডের বৈশিষ্ট্য।

CNC-এর PMC ডায়াগনস্টিক স্ক্রিনগুলি প্রাথমিক ডায়াগনস্টিক সরঞ্জাম।

এই স্ক্রিনগুলি PMC-তে প্রতিটি I/O ঠিকানার রিয়েল-টাইম অবস্থা প্রদর্শন করে। একটি সন্দেহজনক প্যানেল I/O ত্রুটির জন্য, টেকনিশিয়ান প্রতিটি বোতাম শারীরিকভাবে চাপার এবং ছেড়ে দেওয়ার সময় নির্দিষ্ট প্যানেল বোতামগুলির সাথে সম্পর্কিত PMC ইনপুট ঠিকানাগুলি পর্যবেক্ষণ করে। যদি ঠিকানাটি সঠিকভাবে অবস্থা পরিবর্তন করে, তবে সেই ইনপুট চ্যানেলটি কার্যকরী। যদি এটি সাড়া না দেয়, তবে ত্রুটিটি বোর্ডে, ওয়্যারিংয়ে বা প্যানেল ডিভাইসে নিজেই রয়েছে।

একাধিক ইনপুট বা আউটপুট চ্যানেল একই সাথে ব্যর্থ হওয়া — বিশেষ করে যে চ্যানেলগুলি বোর্ডে একই সংযোগকারী গ্রুপ ভাগ করে — ওয়্যারিং সমস্যার চেয়ে বোর্ডের ত্রুটির ইঙ্গিত দেয়। পৃথক ওয়্যারিং ত্রুটিগুলি সাধারণত একবারে একটি সিগন্যালকে প্রভাবিত করে।

সংযোগকারী বা বোর্ডের ত্রুটিগুলি একই সাথে একাধিক সিগন্যালকে প্রভাবিত করে।

FAQ

প্রশ্ন ১: মেশিনের সাইকেল স্টার্ট বোতাম কাজ করা বন্ধ করে দিয়েছে। CNC কোনো অ্যালার্ম দেখাচ্ছে না এবং অন্যথায় স্বাভাবিক দেখাচ্ছে। এটি কি A16B-2201-0110 হতে পারে?

বোতাম চাপার সময় সাইকেল স্টার্ট ইনপুট ঠিকানার জন্য PMC ডায়াগনস্টিক স্ক্রিনটি পরীক্ষা করুন। যদি ঠিকানাটি অবস্থা পরিবর্তন করে, তবে বোর্ডটি বোতামের ইনপুট সঠিকভাবে পড়ছে — সমস্যাটি PMC ল্যাডার লজিক বা CNC-এর মোড শর্তাবলীতে রয়েছে যা সাইকেল স্টার্ট ফাংশনটিকে গেট করে।

যদি বোতাম চাপলে ঠিকানাটি অবস্থা পরিবর্তন না করে, এবং মাল্টিমিটার দিয়ে বোতামের যোগাযোগ প্রতিরোধ নিশ্চিত করা হয়, তবে সেই চ্যানেলের জন্য বোর্ডের ইনপুট সার্কিট ব্যর্থ হয়েছে।

প্রশ্ন ২: মেশিনের অবস্থা নির্বিশেষে একাধিক প্যানেল ইন্ডিকেটর ল্যাম্প স্থায়ীভাবে আলোকিত থাকে। PMC সেই ল্যাম্পগুলির জন্য আউটপুট ঠিকানাগুলি OFF কমান্ডেড দেখাচ্ছে। বোর্ডের কী সমস্যা?

OFF কমান্ডেড কিন্তু স্থায়ীভাবে আলোকিত ল্যাম্পগুলি নির্দেশ করে যে সেই চ্যানেলগুলির জন্য আউটপুট ড্রাইভার সার্কিটগুলি কন্ডাক্টিং অবস্থায় ব্যর্থ হয়েছে।

ড্রাইভারগুলি PMC দ্বারা কমান্ড করা হলে বন্ধ হওয়া উচিত, কিন্তু একটি ব্যর্থ ড্রাইভার কন্ডাক্টিং থাকে।

এটি আউটপুট ড্রাইভার বিভাগে একটি বোর্ড-স্তরের ত্রুটি। প্রভাবিত চ্যানেলগুলি সফ্টওয়্যার পরিবর্তন দ্বারা সংশোধন করা যায় না — বোর্ডের মেরামত বা প্রতিস্থাপন প্রয়োজন।

প্রশ্ন ৩: কাছাকাছি একটি বজ্রপাতের ঘটনার পর, প্যানেল সম্পূর্ণভাবে সাড়া দেওয়া বন্ধ করে দিয়েছে — কোনো বোতাম কাজ করছে না, কোনো ল্যাম্প আলোকিত হচ্ছে না। মেশিন অন্যথায় স্বাভাবিকভাবে শুরু হয়। এটি কি বোর্ড?

বজ্রপাতের ঘটনাগুলি ভোল্টেজ ট্রানজিয়েন্ট তৈরি করে যা বাহ্যিক ফিল্ড ওয়্যারিংয়ের সাথে সংযুক্ত বোর্ডগুলিতে ইনপুট সুরক্ষা সার্কিটগুলি ক্ষতিগ্রস্থ করতে পারে।

প্যানেল I/O বোর্ডটি প্যানেল ওয়্যারিংয়ের সাথে সরাসরি সংযুক্ত যা সার্জ শক্তির জন্য একটি অ্যান্টেনা হিসাবে কাজ করে।

বোর্ডের অন্যান্য সার্কিট অক্ষত থাকলেও ইনপুট সুরক্ষা উপাদানগুলি ক্ষতিগ্রস্থ হতে পারে। দৃশ্যমান ক্ষতির জন্য বোর্ডটি পরিদর্শন করুন।

যদি কোনো ক্ষতি দৃশ্যমান না হয় কিন্তু ত্রুটির ধরণ — স্বাভাবিক CNC অপারেশন সহ সম্পূর্ণ প্যানেল হারানো — সামঞ্জস্যপূর্ণ হয়, তবে বোর্ডটি প্রতিস্থাপন করুন এবং পরীক্ষা করুন।

প্রশ্ন ৪: প্রতিস্থাপন A16B-2201-0110 ইনস্টল করা হয়েছিল। প্যানেল এখন সাড়া দিচ্ছে, কিন্তু একটি নির্দিষ্ট বোতামের ভুল ফাংশন বলে মনে হচ্ছে। এর কারণ কী হতে পারে?

বোর্ড প্রতিস্থাপনের পরে ভুল বোতাম ফাংশন সাধারণত একটি I/O ঠিকানা অমিল নির্দেশ করে — CNC ফাংশনগুলিতে ভৌত I/O ঠিকানাগুলি ম্যাপ করার জন্য PMC প্যারামিটার বা ল্যাডার লজিক যাচাই করার প্রয়োজন হতে পারে।

কিছু কনফিগারেশনে, I/O ঠিকানা অ্যাসাইনমেন্ট প্যারামিটার বা একটি সংযোগকারী কনফিগারেশনের মাধ্যমে সেট করা হয় যা মূল বোর্ডের সেটআপের সাথে মিলতে হবে।

মেশিনের ওয়্যারিং ডকুমেন্টেশনের বিপরীতে PMC ডায়াগনস্টিক স্ক্রিনে I/O ঠিকানা অ্যাসাইনমেন্টগুলি পরীক্ষা করুন।

প্রশ্ন ৫: বোর্ডটি অক্ষত দেখাচ্ছে কিন্তু মেশিন প্যানেলের একটি বোতাম মাঝে মাঝে রেজিস্টার করতে ব্যর্থ হয়। এটি কি বোর্ড নাকি বোতাম নিজেই হতে পারে?

ইন্টারমিটেন্ট একক-বোতাম ব্যর্থতা প্যানেল হার্ডওয়্যার ইস্যু হওয়ার সম্ভাবনা বেশি — একটি জীর্ণ বোতাম যোগাযোগ, সেই নির্দিষ্ট চ্যানেলে উচ্চ প্রতিরোধ ক্ষমতা সহ একটি সংযোগকারী, বা সেই বোতামের ক্যাবলে একটি ক্ষতিগ্রস্ত তার — বোর্ডের ত্রুটির চেয়ে। ইন্টারমিটেন্ট আচরণ তৈরি করা বোর্ডের ত্রুটিগুলি একাধিক চ্যানেলকে প্রভাবিত করার প্রবণতা রাখে।

সরাসরি বোতামের যোগাযোগ প্রতিরোধ পরীক্ষা করুন। সেই বোতামের ওয়্যারিং পরিদর্শন করুন। যদি ওয়্যারিং এবং যোগাযোগ ভাল পরীক্ষা করে এবং ত্রুটি অব্যাহত থাকে, তবে সেই চ্যানেলের জন্য বোর্ডের ইনপুট সার্কিটটি প্রান্তিক।
