FANUC PC I/O BOARD A16B-2200-0957 A16B22000957 A16B-22OO-O957

FANUC A16B-2200-0957 F16/18 এর জন্য ৮০/৫৬ সিঙ্ক I/O বোর্ড

যেখানে একটি কন্ট্রোল সিস্টেমের একটি নির্দিষ্ট ডিজিটাল ইনপুট এবং আউটপুট কাঠামোর প্রয়োজন হয়, সেখানে I/O বোর্ড হল প্রথম বোর্ডগুলির মধ্যে একটি যা অবশ্যই হুবহু মিলতে হবে।

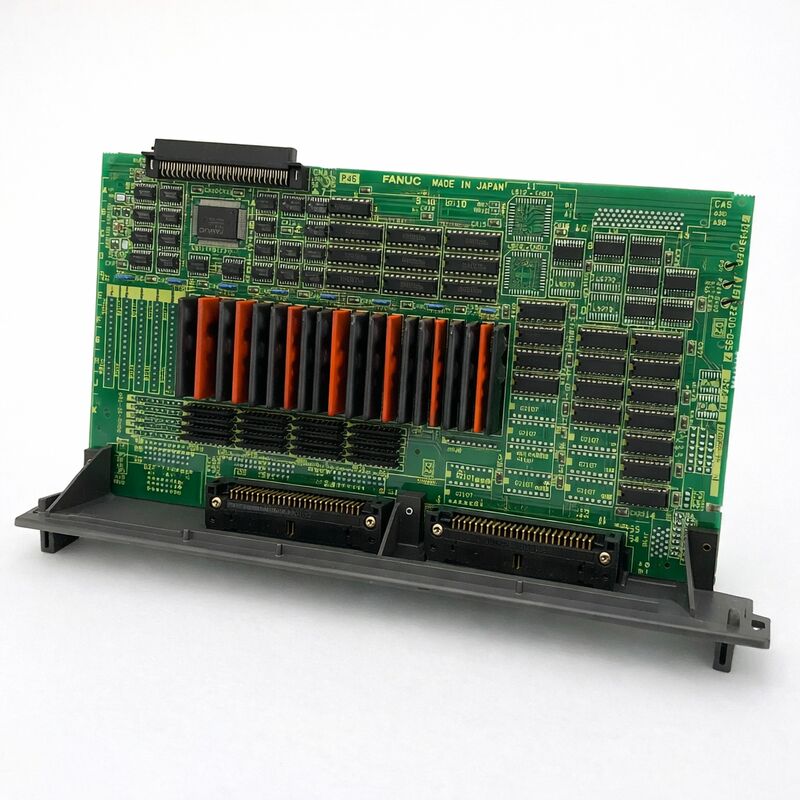

FANUC A16B-2200-0957 হল একটিI/O বোর্ড কনফিগার করা৮০টি ডিজিটাল ইনপুট এবং ৫৬টি ডিজিটাল আউটপুটএর জন্য, বিল্ট-ইনসিঙ্ক টাইপএবং নির্দিষ্ট করাহাই-স্পিড স্কিপ ছাড়াএর জন্য১৬/১৮ মডেল একন্ট্রোল ব্যবহারের জন্য।

এটিকে একটিF16/18 I/O বোর্ডহিসেবেও বর্ণনা করা হয় এবং ১৬-এ সিস্টেমে দেখা যায় যেমনFS 16-MA, এর সাথেA16B-2200-0900 CPU কার্ডএবংA16B-1212-0470একটি নথিভুক্ত হার্ডওয়্যার উদাহরণে।

যেহেতু এই মডেলের জন্য I/O সংখ্যা এবং ইন্টারফেস টাইপ স্পষ্টভাবে সংজ্ঞায়িত করা হয়েছে, তাই এটি একটি ব্যবহারিক প্রতিস্থাপন পছন্দ যখন মেশিনটি ইতিমধ্যেই একই ৮০/৫৬ সিঙ্ক লেআউট ব্যবহার করে এবং হাই-স্পিড স্কিপ বিকল্পের প্রয়োজন হয় না।

এটি অংশটিকে বিশেষ করে প্রতিষ্ঠিত ১৬/১৮-এ কন্ট্রোল ক্যাবিনেটে হুবহু বোর্ড-টু-বোর্ড প্রতিস্থাপনের জন্য উপযুক্ত করে তোলে।

প্রযুক্তিগত ডেটা

সাধারণ অ্যাপ্লিকেশন

A16B-2200-0957 FANUC CNC সিস্টেমে ব্যবহৃত হয় যেখানে কন্ট্রোলের একটি নির্দিষ্ট৮০/৫৬ ডিজিটাল I/O কাঠামোপ্রয়োজন। এটিমেশিন I/O প্রতিস্থাপন, ক্যাবিনেট-লেভেল কন্ট্রোল মেরামত, এবং১৬/১৮-এ সিস্টেমের রক্ষণাবেক্ষণএর জন্য একটি স্বাভাবিক পছন্দ যেখানে ইনপুট/আউটপুট লেআউট অপরিবর্তিত থাকতে হবে।

যেহেতু এই বোর্ডটি একটি সিঙ্ক-টাইপ ডিজাইন এবং এতে হাই-স্পিড স্কিপ ফাংশন অন্তর্ভুক্ত নেই, তাই এটি সেই নির্দিষ্ট I/O কনফিগারেশনের উপর ভিত্তি করে তৈরি মেশিনগুলির সাথে সবচেয়ে ভাল মেলে।

এই পণ্যটি কেন বেছে নেবেন

এই বোর্ডটি তখনই অর্থপূর্ণ হয় যখন মেশিনটি ইতিমধ্যেই একই৮০ DI / ৫৬ DO সিঙ্ককনফিগারেশনের উপর নির্ভর করে এবং লক্ষ্য হল ক্যাবিনেট লজিক পুনরায় ডিজাইন না করে মূল I/O আর্কিটেকচার পুনরুদ্ধার করা।

সংজ্ঞায়িত ইনপুট/আউটপুট সংখ্যা, ১৬/১৮-এ ফিট এবং নো-হাই-স্পিড-স্কিপ লেআউটের সমন্বয় এটিকে একটি জেনেরিক I/O PCB এর চেয়ে সঠিকভাবে মেলানো সহজ করে তোলে।

FAQ

প্রশ্ন ১. A16B-2200-0957 কোন ধরণের বোর্ড?
এটি একটিI/O বোর্ডএর জন্যF16/18কন্ট্রোল, কনফিগার করা৮০ DI / ৫৬ DO, সিঙ্ক টাইপ, এবংহাই-স্পিড স্কিপ ছাড়া।

প্রশ্ন ২. সিস্টেমে এই বোর্ডটি কী করে?
এর ভূমিকা হল মেশিনেরডিজিটাল ইনপুট এবং আউটপুট ইন্টারফেসপরিচালনা করা। সিস্টেমের পরিপ্রেক্ষিতে, এটি কন্ট্রোল এবং ফিল্ড-লেভেল মেশিন সিগন্যালের মধ্যে বসে, একটি৮০-ইনপুট / ৫৬-আউটপুটলেআউট ব্যবহার করে সামঞ্জস্যপূর্ণ ১৬/১৮-এ কন্ট্রোল সিস্টেমের মধ্যে I/O হ্যান্ডলিংয়ের জন্য।

প্রশ্ন ৩. A16B-2200-0957 নির্বাচন করার সময় কী পরীক্ষা করা উচিত?
পরীক্ষা করুনপার্ট নম্বর, I/O সংখ্যা, সিগন্যাল টাইপ, এবং মেশিনটির প্রয়োজন কিনাহাই-স্পিড স্কিপ। এই মডেলটি বিশেষভাবে৮০ DI / ৫৬ DO, সিঙ্ক টাইপ, এবংহাই-স্পিড স্কিপ ছাড়াএর সাথে যুক্ত, তাই তিনটি পয়েন্টই ইনস্টল করা কন্ট্রোলের সাথে মিলতে হবে। এটি১৬/১৮ মডেল এসিস্টেমের সাথেও যুক্ত।

প্রশ্ন ৪. মূল স্পেসিফিকেশনগুলি কীভাবে বোঝা উচিত?
“৮০ DI / ৫৬ DO” বোর্ডের সিগন্যাল ক্ষমতা সংজ্ঞায়িত করে, “সিঙ্ক” I/O স্টাইল সংজ্ঞায়িত করে, এবং “হাই-স্পিড স্কিপ ছাড়া” এটিকে সেই বিকল্পটি অন্তর্ভুক্ত করে এমন সম্পর্কিত বোর্ডগুলি থেকে আলাদা করে। এগুলি নির্বাচন-গুরুত্বপূর্ণ শনাক্তকারী, ছোটখাটো বিবরণ নয়।

প্রশ্ন ৫. এই বোর্ড প্রতিস্থাপনের আগে ত্রুটিগুলি কীভাবে নির্ণয় করা উচিত?
একটি ব্যবহারিক নির্ণয় শুরু হয়ফিল্ড-সিগন্যাল সমস্যাগুলিথেকেবোর্ড-লেভেল I/O ত্রুটিগুলিপৃথক করে। যদি একাধিক মেশিন ইনপুট বা আউটপুট বোর্ডের I/O ফাংশনের সাথে সামঞ্জস্যপূর্ণ একটি প্যাটার্নে ব্যর্থ হয় এবং ফিল্ড ওয়্যারিং ইতিমধ্যেই পরীক্ষা করা হয়েছে, তাহলে I/O বোর্ড একটি সম্ভাব্য ত্রুটির পয়েন্ট হয়ে ওঠে।
