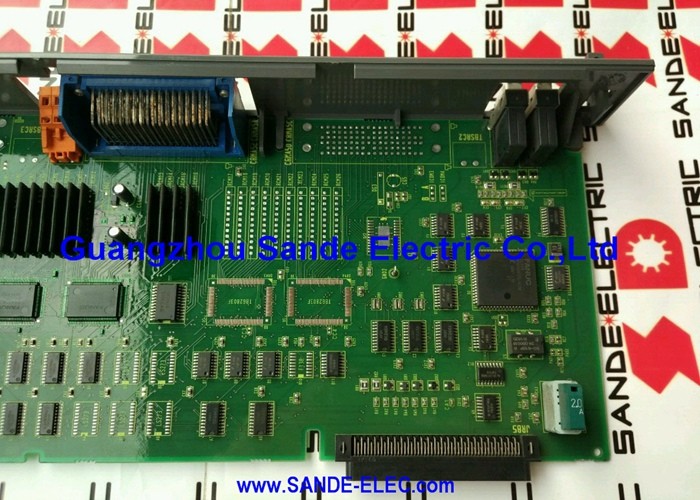

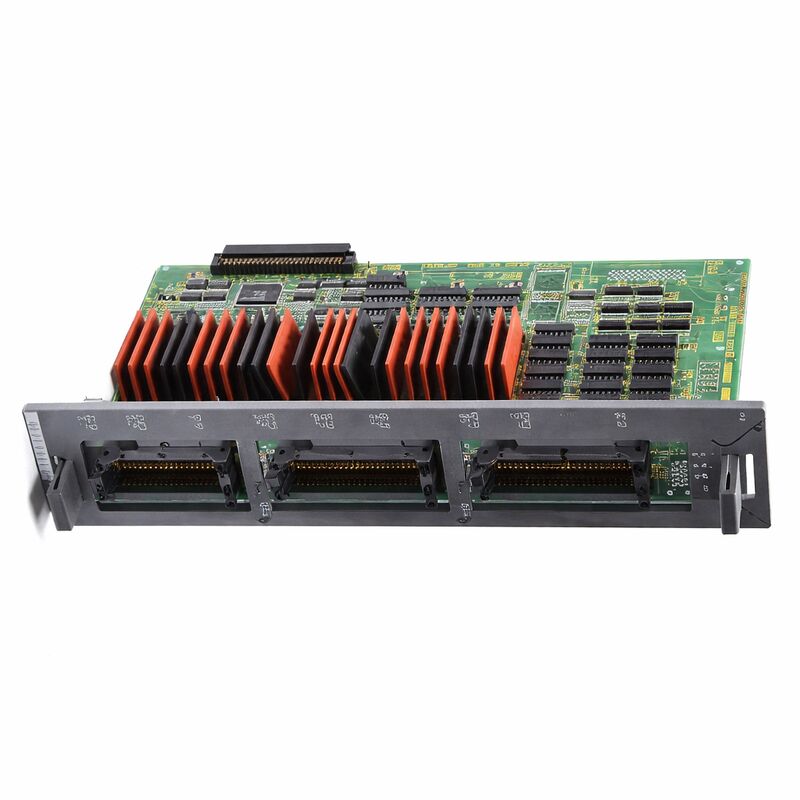

FANUC PC I/O BOARD A16B-2200-0956 A16B22000956 A16B-22OO-O956

FANUC A16B-2200-0956 | সিরিজ 16-A মেশিন I/O PCB — 104 DI / 72 DO / সিঙ্ক টাইপ / নো হাই-স্পিড স্কিপ

পার্ট নম্বর: A16B-2200-0956

প্রস্তুতকারক: FANUC Corporation (জাপান)

পণ্যের প্রকার: মেশিন I/O PCB — সিঙ্ক টাইপ

পিএমসি লজিক এবং মেশিন হার্ডওয়্যারের মধ্যে ফিজিক্যাল ইন্টারফেস

A16B-2200-0956 হল FANUC Series 16-A CNC-এর জন্য মেশিন I/O বোর্ড — যে বোর্ডটি PMC-এর ল্যাডার প্রোগ্রামকে মেশিনের ফিজিক্যাল ডিভাইসগুলির সাথে সংযুক্ত করে। পিএমসি দ্বারা পঠিত প্রতিটি লিমিট সুইচ, প্রক্সিমিটি সেন্সর এবং পুশবাটন সিগন্যাল এই বোর্ডের 104টি ইনপুটের মাধ্যমে আসে। পিএমসি দ্বারা পাঠানো প্রতিটি রিলে কয়েল, সোলেনয়েড ভালভ, ইন্ডিকেটর ল্যাম্প এবং সহায়ক মোটর কন্টাক্টর কমান্ড এর 72টি আউটপুটের মাধ্যমে যায়। 104/72 পয়েন্ট সংখ্যা একটি জটিল অটোমেশন সহ একটি উল্লেখযোগ্য মেশিন পরিচালনা করে।

আউটপুট ট্রানজিস্টরগুলি সিঙ্ক টাইপের: যখন পিএমসি একটি আউটপুট চালু করার কমান্ড দেয়, তখন ট্রানজিস্টর আউটপুট টার্মিনালকে গ্রাউন্ডে (0V) সংযুক্ত করে, লোডের মাধ্যমে পজিটিভ সাপ্লাই থেকে কারেন্ট পাথ সম্পন্ন করে। বন্ধ করার কমান্ড দিলে, ট্রানজিস্টর খুলে যায় এবং পাথ ভেঙে দেয়। ট্রানজিস্টর সুইচিং দ্রুত, নীরব এবং ঘর্ষণ-মুক্ত — এটি প্রতি মিনিটে হাজার হাজার অপারেশন পরিচালনা করে কোনও কন্টাক্ট ক্ষয় ছাড়াই।

104টি ইনপুট চ্যানেলের প্রতিটি অপটিক্যাল আইসোলেশন ব্যবহার করে। ফিল্ড সিগন্যাল একটি অপ্টো-কাপলারের ভিতরে একটি এলইডি চালায়; কন্ট্রোলার সাইডের ফটোডিটেক্টর ফিল্ড ওয়্যারিংয়ের সাথে কোনও বৈদ্যুতিক সংযোগ ছাড়াই অবস্থা পড়ে। এই আইসোলেশন একটি মেশিন টুল ক্যাবিনেটে মোটর পাওয়ার কেবল এবং সোলেনয়েড সাপ্লাই লাইনের পাশাপাশি অনিবার্য বৈদ্যুতিক শব্দকে ব্লক করে, মেশিনে কোনও শারীরিক ঘটনা ছাড়াই ভুল ইনপুট ট্রিগারিং প্রতিরোধ করে।

-0956 বনাম সম্পর্কিত ভ্যারিয়েন্ট

A16B-2200 সিরিজে Series 16-A-এর জন্য বেশ কয়েকটি I/O বোর্ড কনফিগারেশন অন্তর্ভুক্ত রয়েছে। -0956 হল হাই-স্পিড স্কিপ ছাড়া সিঙ্ক টাইপ। হাই-স্পিড স্কিপ ফাংশন (যা -0950 এবং -0952 ভ্যারিয়েন্টে উপস্থিত) শুধুমাত্র নির্ভুল প্রোবিং এবং টুল পরিমাপ চক্রের জন্য প্রয়োজন যেখানে CNC-কে প্রোব ট্রিগার করার সঠিক মুহূর্তে অক্ষের অবস্থান ল্যাচ করতে হয়। যদি মেশিন হাই-স্পিড স্কিপ চক্র ব্যবহার না করে, তবে -0956 অতিরিক্ত সার্কিট্রি ছাড়াই অভিন্ন 104/72 I/O ক্ষমতা সরবরাহ করে।

সহযোগী সোর্স-টাইপ ভ্যারিয়েন্ট (-0986) PNP (সোর্সিং) আউটপুট ড্রাইভার সহ একই 104/72 পয়েন্ট সংখ্যা সরবরাহ করে। সিঙ্ক এবং সোর্স টাইপগুলি অদলবদলযোগ্য নয় — মেশিনের ফিল্ড ওয়্যারিং একটি আউটপুট পোলারিটির জন্য তৈরি করা হয়েছে। ভুল টাইপ ফিট করলে সমস্ত আউটপুট লজিক বিপরীত হয়ে যায়। একটি প্রতিস্থাপন সোর্সিং করার আগে এর লেবেল থেকে আসল বোর্ডের আউটপুট টাইপ নিশ্চিত করুন।

মূল স্পেসিফিকেশন

FAQ

প্রশ্ন 1: পাওয়ার সার্জের পরে, ফিল্ড ডিভাইসগুলি বন্ধ থাকা সত্ত্বেও অনেক ইনপুট সক্রিয় দেখাচ্ছে। বোর্ড কি ক্ষতিগ্রস্ত হয়েছে?

অপটো-কাপলারকে ওভারলোড করা একটি সার্জ ফটোডিটেক্টরগুলিকে কন্ডাক্টিং অবস্থায় স্থায়ীভাবে ল্যাচ করতে পারে, যা ফিল্ড ডিভাইসের অবস্থা নির্বিশেষে ইনপুটগুলিকে সক্রিয় দেখায়। একটি সার্জ ইভেন্টের পরে একাধিক একযোগে ভুল ইনপুট অবস্থা অপ্টো-কাপলার ক্ষতির সাথে সামঞ্জস্যপূর্ণ — বোর্ড প্রতিস্থাপনই উপযুক্ত পথ।

প্রশ্ন 2: কয়েকটি নির্দিষ্ট আউটপুট চ্যানেল কাজ করা বন্ধ করে দিয়েছে। একই বোর্ডের অন্যান্য আউটপুটগুলি স্বাভাবিক। প্রথমে কী পরীক্ষা করা উচিত?

প্রভাবিত আউটপুট গ্রুপের জন্য ফিউজ বা ওভারকারেন্ট সুরক্ষা পরীক্ষা করুন — কিছু আউটপুট গ্রুপ একটি সাধারণ ফিউজ শেয়ার করে, এবং একটি ফিউজ উড়ে গেলে সেই গ্রুপের সমস্ত আউটপুট বন্ধ হয়ে যায় যখন অন্যগুলি সক্রিয় থাকে। যদি ফিউজগুলি অক্ষত থাকে এবং পিএমসি নিশ্চিত করে যে ঠিকানাগুলি চালু করার কমান্ড দেওয়া হয়েছে, তবে আউটপুট ট্রানজিস্টরগুলি ব্যর্থ হয়েছে এবং বোর্ডের মেরামত বা প্রতিস্থাপন প্রয়োজন।

প্রশ্ন 3: A16B-2200-0956 প্রতিস্থাপনের পরে, কিছু ইনপুট যা কাজ করছিল তা এখন ভুল দেখাচ্ছে।

বোর্ড প্রতিস্থাপনের পরে ভুল রিডিংগুলি সাধারণত একটি সংযোগকারী বসার সমস্যা — একটি আংশিকভাবে ঢোকানো সংযোগকারী কিছু ইনপুট চ্যানেল সংযোগ বিচ্ছিন্ন রেখে দেয়। সমস্ত সংযোগকারী সম্পূর্ণরূপে এবং দৃঢ়ভাবে বসেছে কিনা তা যাচাই করুন। এছাড়াও প্রতিস্থাপন বোর্ডে থাকা যেকোনো I/O ঠিকানা কনফিগারেশন ডিপ সুইচ বা প্যারামিটারগুলি মূল ইনস্টলেশনের সাথে মেলে কিনা তা নিশ্চিত করুন।

প্রশ্ন 4: A16B-2200-0956 কি A16B-2200-0986 এর সাথে অদলবদলযোগ্য?

না। উভয়টিতে হাই-স্পিড স্কিপ ছাড়াই 104/72 I/O রয়েছে, তবে -0956 সিঙ্ক টাইপ এবং -0986 সোর্স টাইপ। মেশিনের ফিল্ড ওয়্যারিং একটি আউটপুট পোলারিটির জন্য তৈরি করা হয়েছে — ভুল টাইপ ফিট করলে সমস্ত আউটপুট লজিক বিপরীত হয়ে যায়। সর্বদা মূল বোর্ডের টাইপটি হুবহু মিলিয়ে নিন।

প্রশ্ন 5: মেশিনটি মাঝে মাঝে পিএমসি I/O লিঙ্ক অ্যালার্ম তৈরি করে যা পাওয়ার সাইক্লিংয়ে পরিষ্কার হয়ে যায়। বোর্ডটি বহু বছর ধরে পরিষেবাতে রয়েছে।

পুনরায় চালু করার সময় পরিষ্কার হওয়া মাঝে মাঝে I/O লিঙ্ক অ্যালার্ম, কোনও দৃশ্যমান হার্ডওয়্যার ক্ষতি ছাড়াই, সাধারণত বোর্ডের পাওয়ার সাপ্লাই সেকশনের বয়স্ক ইলেক্ট্রোলাইটিক ক্যাপাসিটরের কারণে ঘটে। ক্ষয়প্রাপ্ত ক্যাপাসিটরগুলি সাপ্লাই রিপল হতে দেয় যা মাঝে মাঝে যোগাযোগ ত্রুটি তৈরি করে। ত্রুটিটি মাঝে মাঝে হয় কারণ ক্যাপাসিটরগুলি প্রান্তিক, সম্পূর্ণ ব্যর্থ নয়। প্রতিরোধমূলক ক্যাপাসিটর প্রতিস্থাপন সম্পূর্ণ বোর্ড প্রতিস্থাপন ছাড়াই নির্ভরযোগ্য অপারেশন পুনরুদ্ধার করে।
