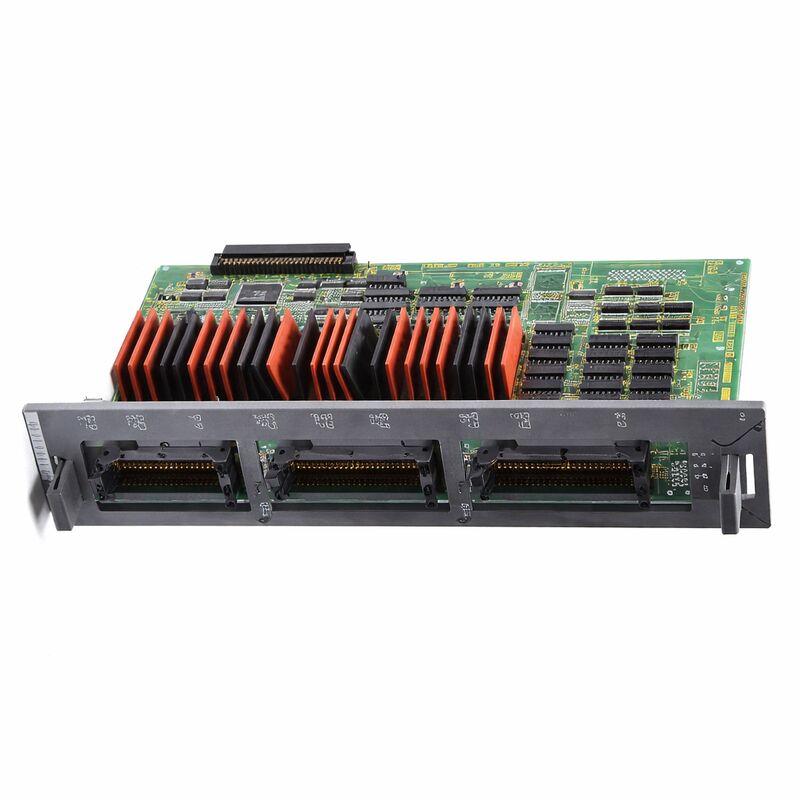

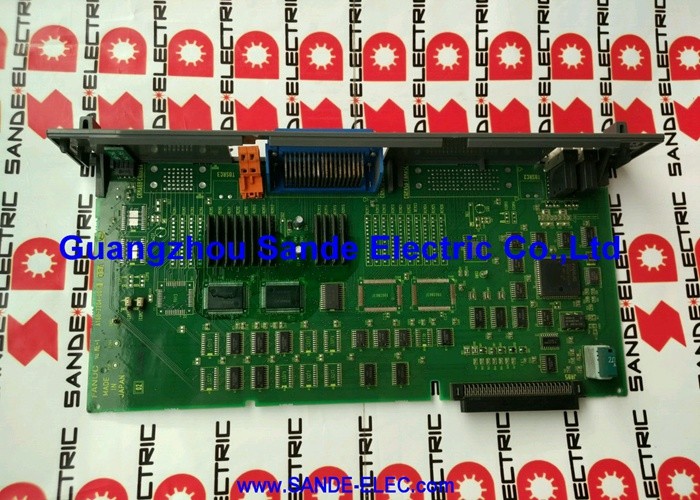

FANUC PC I/O BOARD A16B-2200-0955 A16B22000955 A16B-22OO-O955

FANUC A16B-2200-0955∙ সিঙ্ক টাইপ 104/80 I/O PCB হাই-স্পিড ছাড়াই Skip Series 16 / 18 CNC, Japan Origin

পার্ট নম্বরঃA16B-2200-0955

নির্মাতাঃFANUC কর্পোরেশন (জাপান)

পণ্যের ধরনঃমেশিন I/O PCB (সিঙ্ক টাইপ)

বোর্ড সিরিজঃA16B-2200

I/O কনফিগারেশনঃ104 ডিজিটাল ইনপুট (DI) / 80 ডিজিটাল আউটপুট (DO)

আউটপুট প্রকারঃসিঙ্ক (এনপিএন, বর্তমান সিঙ্কিং)

হাই-স্পিড স্কিপ:অন্তর্ভুক্ত নয়

সামঞ্জস্যপূর্ণ সিস্টেমঃFANUC সিরিজ 16, 18 CNC

সংক্ষিপ্ত বিবরণ

A16B-2200-0955 হল FANUC-এর সিরিজ 16 এবং 18 সিএনসি কন্ট্রোলারের জন্য একটি উচ্চ ক্ষমতা সম্পন্ন মেশিন I/O বোর্ড,উচ্চ গতির স্কিপ ফাংশন ছাড়াই একটি সিঙ্ক-টাইপ আউটপুট কনফিগারেশনে 104 ডিজিটাল ইনপুট এবং 80 ডিজিটাল আউটপুট প্রদান করে.

এটি সিএনসি কন্ট্রোলারের পিএমসি লজিক এবং মেশিন টুলের বৈদ্যুতিক ডিভাইসগুলির মধ্যে শারীরিক ইন্টারফেসএবং actuator যে মেশিনের অটোমেশন সিস্টেম ব্যবহার এই বোর্ড বা মাধ্যমে সংযোগ করে.

A16B-2200-0956 এর তুলনায় (যা 72 টি ডিজিটাল আউটপুট সরবরাহ করে), A16B-2200-0955 আরও 8 টি আউটপুট চ্যানেল যুক্ত করে, মোট 80 এ নিয়ে আসে।

এই অতিরিক্ত ক্ষমতা এটিকে আরও নিয়ন্ত্রিত আউটপুট সহ মেশিনগুলির জন্য আরও উপযুক্ত করে তোলে ∙ মেশিন যেখানে প্রাথমিক 72 আউটপুট গণনা যথেষ্ট ছিল না।

একই বোর্ডের ফর্ম ফ্যাক্টরের মধ্যে আরও রিলে কয়েল, সোলেনয়েড ভালভ, সূচক ল্যাম্প, বা সহায়ক মোটর যোগাযোগকারীকে স্থাপন করা যেতে পারে।

বোর্ডের ১০৪ টি ইনপুট চ্যানেল এবং ৮০ টি আউটপুট চ্যানেল গ্রুপে সংগঠিত এবং নির্দিষ্ট পিএমসি আই/ও ঠিকানা পরিসরের সাথে ম্যাপ করা হয়।

পিএমসি সিঁড়ি প্রোগ্রামটি মেশিনের অবস্থা জানার জন্য ইনপুট ঠিকানা পড়ে এবং মেশিনের ক্রিয়াকলাপগুলি কমান্ড করতে আউটপুট ঠিকানা লিখে।

বোর্ড এই যৌক্তিক ঠিকানা বাস্তব করে তোলেঃ যখন একটি ইনপুট ঠিকানা 1 পড়ে, এর মানে হল যে সংশ্লিষ্ট ক্ষেত্র সেন্সর বা সুইচ তার সংকেত দাবি করেছে; যখন একটি আউটপুট ঠিকানা 1 লিখিত হয়,সংশ্লিষ্ট আউটপুট ট্রানজিস্টর চালু এবং তার সংযুক্ত লোড ড্রাইভ.

মূল বৈশিষ্ট্যাবলী

104 ইনপুট ️ মেশিন সেন্সিং কভারেজ

সম্পূর্ণ স্বয়ংক্রিয়তার সাথে একটি মেশিন টুল, স্বয়ংক্রিয় সরঞ্জাম পরিবর্তন, প্যালেট পরিবর্তন, ওয়ার্কপিস clamping, শীতল তরল সিস্টেম, চিপ কনভেয়র, স্লাইডিং দরজা,এবং একাধিক নিরাপত্তা interlocks সহজেই 80 বা আরো বিচ্ছিন্ন ইনপুট সংকেত যে PMC পর্যবেক্ষণ করতে হবে জমা করতে পারেন.

সীমানা সুইচগুলি অক্ষের অবস্থান নিশ্চিত করে, চাপ সুইচগুলি হাইড্রোলিক চাপ নিশ্চিত করে, রিড সুইচগুলি সরঞ্জাম ম্যাগাজিনের অবস্থান নিশ্চিত করে।

দরজা-বন্ধ সুইচগুলি সুরক্ষা ইন্টারলক চেইনটি সরবরাহ করে। নিকটবর্তী সেন্সরগুলি পলি ঘূর্ণন গণনা করে বা অংশের উপস্থিতি সনাক্ত করে।

এগুলোর প্রত্যেকটি A16B-2200-0955 এ একটি পৃথক ইনপুট চ্যানেল।

বোর্ডের ১০৪ টি ইনপুট এই স্তরের মেশিনের জটিলতার জন্য ক্ষমতা প্রদান করে এবং সম্প্রসারণের জন্য জায়গা দেয়।

ইনপুটগুলি সাধারণ 0V রেফারেন্সগুলি ভাগ করে নেওয়ার জন্য গ্রুপ করা হয়, যা ক্ষেত্রের তারের ব্যবস্থাপনা কীভাবে সংগঠিত হয় তা নির্ধারণ করে।

বোর্ডটি পুনরায় ক্যাবলিং বা প্রতিস্থাপনের সময় সঠিক গ্রুপিং বজায় রাখা অপরিহার্য। ইনপুট গ্রুপগুলির মধ্যে সাধারণ রেফারেন্সগুলি মিশ্রিত করা ইনপুট এবং মিথ্যা সংকেত পাঠের মধ্যে ক্রস-টকের কারণ হতে পারে।

৮০ আউটপুট ∙ মেশিন অ্যাক্টিভেশন ক্ষমতা

A16B-2200-0955 এর 80 টি আউটপুট চ্যানেল মেশিনের actuators চালায়। প্রতিটি আউটপুট একটি ট্রানজিস্টর সুইচ। যখন PMC এটি চালু করে,ট্রানজিস্টর সংযুক্ত ডিভাইসের মাধ্যমে সার্কিট পরিচালনা এবং সম্পন্ন.

আউটপুট এর বর্তমান ক্ষমতা নির্ধারণ করে যে এটি সরাসরি কি চালাতে পারে।

বোর্ডের নামমাত্র আউটপুট বর্তমানের মধ্যে, ডিভাইসগুলি সরাসরি চালিত হতে পারে। উচ্চতর বর্তমানের ডিভাইসগুলি √ বড় সোলিনয়েড, মোটর স্টার্টার √ লোড বর্তমানের জন্য নামমাত্র একটি মধ্যবর্তী রিলে প্রয়োজন।

আউটপুট সুরক্ষা ক্ষেত্রের অ্যাপ্লিকেশনগুলিতে গুরুত্বপূর্ণ। ইন্ডাক্টিভ লোড √ সোলিনয়েড ভালভ, রিলে কয়েল √ বন্ধ হয়ে গেলে ভোল্টেজ স্পাইক তৈরি করে।

এই স্পাইকগুলি আউটপুট ট্রানজিস্টরকে ক্ষতিগ্রস্থ করতে পারে যদি এটি দমন না করা হয়। ইনডাকটিভ লোড জুড়ে ফ্লাইব্যাক ডায়োডগুলি সংযুক্ত থাকে যাতে তারা কেবল স্পাইক চলাকালীন পরিচালনা করে।

একটি মেশিন যা বারবার আউটপুট চ্যানেলগুলিকে উড়িয়ে দেয় প্রায়শই তার ইন্ডাক্টিভ লোডগুলির উপর পর্যাপ্ত ফ্লাইব্যাক সুরক্ষার অভাব হয়।

এ১৬বি-২২০০ সিরিজ ∙ আই/ও ভেরিয়েন্ট ল্যান্ডস্কেপ

A16B-2200 সিরিজ বিভিন্ন মেশিনের প্রয়োজনীয়তার সাথে মেলে বিভিন্ন কনফিগারেশনে I/O বোর্ড সরবরাহ করে।

মূল পার্থক্যগুলি হ'ল আউটপুট গণনা, আউটপুট প্রকার (সিঙ্ক বা উত্স) এবং উচ্চ-গতির স্কিপ ফাংশনের উপস্থিতি বা অনুপস্থিতি।

-0955 80 ডিও সহ সিঙ্ক আউটপুট সরবরাহ করে, যখন নিকটবর্তী -0956 72 ডিও সহ সিঙ্ক আউটপুট সরবরাহ করে। -0950 104/80 সিঙ্ক কনফিগারেশনে উচ্চ-গতির স্কিপ যুক্ত করে।

-০৯৮৬ হল -০৯৫৬-এর উৎস-টাইপের সমতুল্য (৭২ ডিও, কোন skip নেই) ।

প্রতিস্থাপনের জন্য এই ভেরিয়েন্ট ম্যাট্রিক্সটি বোঝা জরুরি।

শুধুমাত্র সঠিক বৈকল্পিক মূল মেশিনে সঠিকভাবে কাজ করবে। I / O গণনা মিলতে হবে (অন্যথায় কিছু মেশিন ফাংশন তাদের PMC সংযোগ হারান),আউটপুট টাইপ অবশ্যই মিলতে হবে (সিঙ্ক/সোর্স), এবং স্কিপ ফাংশনটি মেশিনের কার্যকরী প্রয়োজনীয়তার সাথে মিলে যেতে হবে।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন ১ঃ মেশিনটি দুই সপ্তাহ ধরে বন্ধ থাকার পর, আগে কাজ করছিল এমন বেশ কয়েকটি আউটপুট চ্যানেল এখন তাদের লোডগুলিকে শক্তি দেয় না।PMC নির্দেশিত ঠিকানাগুলি ON দেখায়কি হয়েছে?

দুই সপ্তাহের বিদ্যুৎ বিচ্ছিন্নতা সাধারণত বোর্ডের ক্ষতি করে না।

পূর্বে ভাল ছিল কিন্তু এখন ব্যর্থ হয় যে আউটপুট জন্য সবচেয়ে সম্ভাব্য কারণ ক্ষেত্রের তারের একটি যান্ত্রিক সমস্যা √ সংযোগকারী যে রক্ষণাবেক্ষণ কাজের সময় loosened,অথবা একটি ক্ষেত্র ডিভাইস স্বাধীনভাবে ব্যর্থ হয়েছে.

ফীল্ড সংযোগের সাথে কাজ করে না এমন আউটপুটগুলি ট্র্যাক করুন। প্রতিটি সংযোগ এবং ফিল্ড ডিভাইস নিজেই পরীক্ষা করুন।

যদি ফিল্ড ওয়্যারিং এবং ডিভাইসগুলি ভালভাবে পরীক্ষা করে এবং পিএমসি নিশ্চিত করে যে ঠিকানাটি চালু রয়েছে, বোর্ডের আউটপুট চ্যানেলটি ব্যর্থ হয়েছে, সম্ভবত রক্ষণাবেক্ষণের সময় ঘটনাক্রমে।

প্রশ্ন 2: মেশিনের পিএমসি সিঁড়িটি সম্প্রতি কিছু পূর্বে অব্যবহৃত I/O ঠিকানা ব্যবহার করার জন্য সংশোধন করা হয়েছে। নতুন ঠিকানাগুলি সাড়া দেয় না। অন্যান্য সমস্ত I/O স্বাভাবিকভাবে কাজ করে। এটি কি বোর্ডের ত্রুটি?

নতুনভাবে নির্ধারিত ঠিকানা যা সাড়া দেয় না তা সম্ভবত বোর্ড ত্রুটির চেয়ে প্যারামিটার বা সিঁড়ি কনফিগারেশন সমস্যা।

FANUC সিএনসি নিয়ামকগুলি কার্যকরী হওয়ার আগে PMC পরামিতিগুলিতে I/O ঠিকানা নির্ধারণ এবং সক্ষম করা প্রয়োজন।

PMC I/O প্যারামিটারে নতুন ঠিকানা অন্তর্ভুক্ত আছে কিনা তা নিশ্চিত করুন এবং A16B-2200-0955 এ সঠিক শারীরিক সংযোগকারীকে ম্যাপ করুন।

বোর্ডের শারীরিক I/O চ্যানেলগুলি নির্দিষ্ট প্যারামিটার-সংজ্ঞায়িত ঠিকানা পরিসীমাগুলির সাথে মিলে যায়।

প্রশ্ন 3: মেশিনটি মাঝে মাঝে "ডিআই / ডিও লিঙ্ক ত্রুটি" অ্যালার্ম উত্পন্ন করে। এটি অলস বা হালকা কাটার চেয়ে ভারী কাটার চক্রের সময় আরও ঘন ঘন উপস্থিত হয়। সম্ভাব্য কারণ কী?

I/O লিংক ত্রুটি যা ভারী কাটার সাথে সম্পর্কিত ইঙ্গিত দেয় যে বৈদ্যুতিক গোলমাল I/O লিংক যোগাযোগের সাথে হস্তক্ষেপ করছে।

ভারী কাটার সময়, মোটর স্রোত, ড্রাইভ সুইচিং ফ্রিকোয়েন্সি এবং যান্ত্রিক কম্পন সব বৃদ্ধি পায়।

এইগুলি মেশিনের ক্যাবিনেটের মধ্যে আরও বৈদ্যুতিক শব্দ তৈরি করে। I / O লিঙ্ক ক্যাবলটি পরীক্ষা করুন its এর রাউটিং, স্কিলিং এবং সংযোগকারী পরিচিতি।

একটি ক্যাবল যা পাওয়ার ক্যাবলগুলির সাথে একটি ক্যানেল ভাগ করে নেয়, বা একটি ঢাল যা উভয় প্রান্তে সঠিকভাবে গ্রাউন্ড করা হয় না, উচ্চ-শক্তি কাটা চক্রের সময় আরও শব্দ সংগ্রহ করবে।

প্রশ্ন 4: 16 বা 32 টি ইনপুটের একটি সম্পূর্ণ গ্রুপ ক্ষেত্র ডিভাইসের অবস্থা নির্বিশেষে একযোগে সক্রিয় হিসাবে প্রদর্শিত হয়। অন্যান্য ইনপুট গ্রুপগুলি স্বাভাবিক। এই প্যাটার্নটি কী নির্দেশ করে?

ক্ষেত্রের অবস্থা নির্বিশেষে একটি সম্পূর্ণ ইনপুট গ্রুপ রিডিং সক্রিয় দৃ strongly়ভাবে পরামর্শ দেয় যে সেই দলের জন্য সাধারণ রেফারেন্সটি ক্ষেত্রের তারের কোথাও ইতিবাচক ভোল্টেজে সংক্ষিপ্ত করা হয়েছে।একটি গ্রুপের ইনপুট একটি সাধারণ 0V রেফারেন্স ভাগ করে.

যদি এই সাধারণ রেফারেন্সটি একটি তারের ত্রুটির কারণে 24V এ সংযুক্ত হয়, তবে গ্রুপের সমস্ত ইনপুট সক্রিয় বলে মনে হয়।

আক্রান্ত গ্রুপের ক্ষেত্র সংযোগ বিচ্ছিন্ন করুন এবং সমস্যাটি অব্যাহত আছে কিনা তা পরীক্ষা করুন যদি ক্ষেত্রটি সংযোগ বিচ্ছিন্ন হয়ে গেলে গ্রুপের সমস্ত ইনপুট নিষ্ক্রিয় পড়ে, ত্রুটিটি ক্ষেত্রের তারের মধ্যে রয়েছে,বোর্ড নয়.

প্রশ্ন 5: A16B-2200-0955 এবং A16B-2200-0956 এর তুলনা করার সময়, -0955 এর 80 টি আউটপুট বনাম 72 রয়েছে। অন্যটির সাথে একটি প্রতিস্থাপনের সময় ব্যবহারিক প্রভাব কী?

যদি মূল বোর্ডের ৮০টি আউটপুট থাকে এবং ৭২টি আউটপুট বোর্ড দিয়ে প্রতিস্থাপিত হয়,8 আউটপুট যে মূল বোর্ডে চ্যানেল 73 ¢ 80 সংযুক্ত ছিল প্রতিস্থাপন কোন সংশ্লিষ্ট আউটপুট থাকবে.

এই মেশিনের ফাংশনগুলো স্থায়ীভাবে নিষ্ক্রিয় করা হবে এবং তাদের ফিল্ড ডিভাইসগুলো চালিত হবে না।

বিপরীতভাবে, যদি মূলটির 72 টি আউটপুট থাকে এবং 80 টি আউটপুট সহ একটি প্রতিস্থাপন ইনস্টল করা হয় তবে অতিরিক্ত 8 টি চ্যানেল ব্যবহার করা হয় না তবে কোনও ক্ষতি হয় না।

মেশিনের কার্যকারিতা হ্রাস এড়ানোর জন্য সর্বদা মূল বোর্ডের আউটপুট গণনা সঠিকভাবে মেলে।
