| উৎপত্তি স্থল | জাপান |
| পরিচিতিমুলক নাম | FANUC |
| সাক্ষ্যদান | CE ROHS |
| মডেল নম্বার | A16B-2200-0950 |
পার্ট নম্বরঃA16B-2200-0950
নির্মাতাঃFANUC কর্পোরেশন (জাপান)
পণ্যের ধরনঃহাই-স্পিড স্কিপ (সিঙ্ক টাইপ) সহ মেশিন I/O PCB
বোর্ড সিরিজঃA16B-2200
I/O কনফিগারেশনঃ104 ডিজিটাল ইনপুট (DI) / 80 ডিজিটাল আউটপুট (DO)
আউটপুট প্রকারঃসিঙ্ক (এনপিএন, বর্তমান সিঙ্কিং)
হাই-স্পিড স্কিপঃঅন্তর্ভুক্ত
সামঞ্জস্যপূর্ণ সিস্টেমঃFANUC সিরিজ 16-B, F16M, F16T (F16B)
সঙ্গী প্রয়োজন:A20B-9001-0480 (বিভিন্নভাবে বিক্রি)
অবস্থা:নির্মাতার দ্বারা বন্ধ

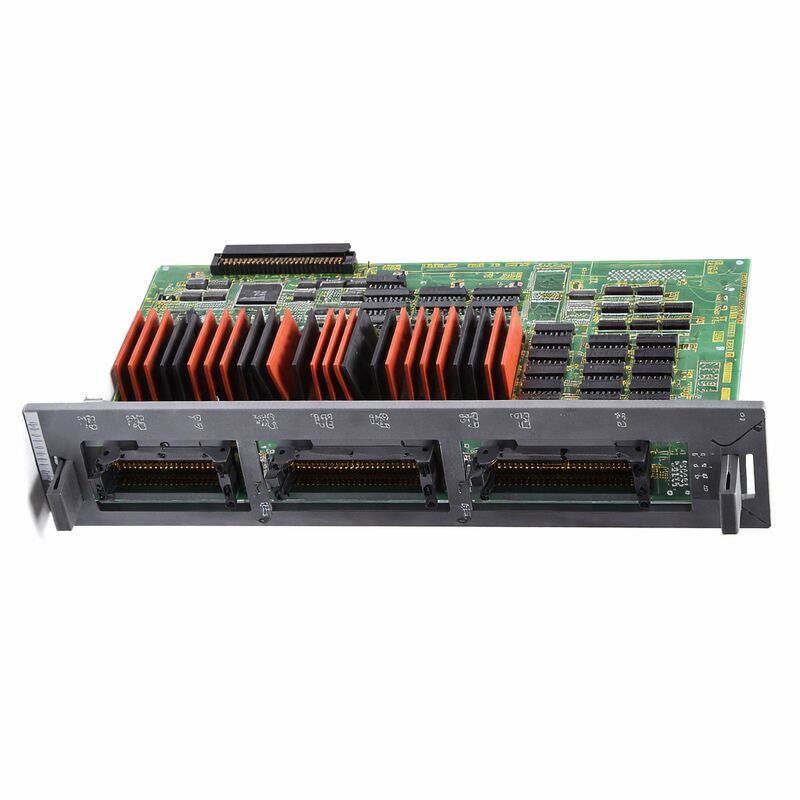

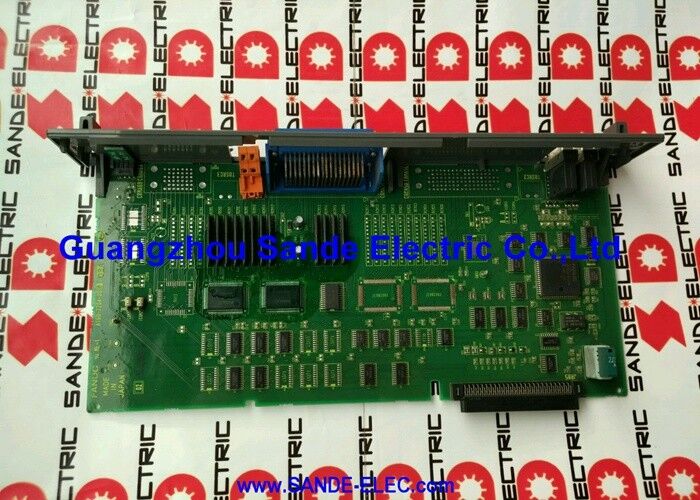

A16B-2200-0950 হল FANUC এর সিরিজ 16-B CNC এর জন্য মেশিন I/O বোর্ড, যা একটি সিঙ্ক-টাইপ কনফিগারেশনে 104 ডিজিটাল ইনপুট এবং 80 ডিজিটাল আউটপুট সরবরাহ করেহাই স্পিড স্কিপ ফাংশন যোগ করা যা এটিকে -0955 ভেরিয়েন্ট থেকে আলাদা করে অন্যথায় অভিন্ন I/O ক্ষমতা সহ.
হাই-স্পিড স্কিপ সার্কিট্রি অন্তর্ভুক্ত করা এটিকে সিরিজ 16-বি ইনস্টলেশনের জন্য প্রয়োজনীয় বোর্ড করে তোলে যেখানে মেশিনে স্নোডিং, টুল দৈর্ঘ্য পরিমাপ,অথবা skip-signal-dependent compensation cycles are part of the machining process. অথবা skip-signal-dependent compensation cycles. মেশিনিং প্রক্রিয়ার অংশ হিসেবে ব্যবহৃত হয়।.
মনে রাখবেন যে A16B-2200-0950 এর মধ্যে সহযোগী মডিউল A20B-9001-0480 অন্তর্ভুক্ত নেই, যা সম্পূর্ণ কার্যকারিতার জন্য প্রয়োজনীয়। এই সহযোগী মডিউলটি আলাদাভাবে সরবরাহ করা আবশ্যক।
নতুন সহযোগী মডিউল সংগ্রহ না করেই প্রতিস্থাপন বোর্ডের প্রয়োজন এমন ইনস্টলেশনগুলি প্রায়শই মেরামত করা মেশিন থেকে বিদ্যমান A20B-9001-0480 পুনরায় ব্যবহার করতে পারে,যদি মডিউলটি কার্যকর হয়.
বোর্ডটি পুরো মেশিনের I/O পরিসীমা জুড়ে রয়েছে যা একটি সিরিজ 16-বি নিয়ন্ত্রিত মেশিনিং সেন্টারের প্রয়োজনঃ প্রতিটি সীমা সুইচ, নিকটবর্তী সেন্সর, দরজা বন্ধের নিশ্চয়তা,এবং মোড নির্বাচন ইনপুট তার 104 ইনপুট চ্যানেল মাধ্যমে ফিড.
প্রতিটি রিলে, সোলিনয়েড, সূচক, এবং সহায়ক ডিভাইস আউটপুট তার 80 আউটপুট চ্যানেল মাধ্যমে ড্রাইভ।
এবং প্রোবিং সিস্টেমের সাথে সজ্জিত মেশিনগুলির জন্য, হাই-স্পিড স্লিপ ইনপুটগুলি প্রোব এর ট্রিগার সিগন্যাল এবং সিএনসির অবস্থান লক প্রক্রিয়াটির মধ্যে সুনির্দিষ্ট, সময়-সমালোচনামূলক ইন্টারফেস সরবরাহ করে।
| প্যারামিটার | মূল্য |
|---|---|
| পার্ট নম্বর | A16B-2200-0950 |
| নির্মাতা | FANUC কর্পোরেশন |
| পণ্যের ধরন | মেশিন আই/ও পিসিবি (সিঙ্ক, হাই-স্পিড স্কিপ সহ) |
| বোর্ড সিরিজ | A16B-2200 |
| ডিজিটাল ইনপুট (DI) | 104 |
| ডিজিটাল আউটপুট (ডিও) | 80 |
| আউটপুট প্রকার | সিঙ্ক (এনপিএন / বর্তমান সিঙ্কিং) |
| হাই-স্পিড স্কিপ | অন্তর্ভুক্ত |
| প্রয়োজনীয় সঙ্গী | A20B-9001-0480 (অন্তর্ভুক্ত নয়) |
| ক্ষেত্র ভোল্টেজ | ২৪ ভোল্ট ডিসি |
| সামঞ্জস্যপূর্ণ সিএনসি | সিরিজ ১৬-বি, এফ১৬এম, এফ১৬টি (এফ১৬বি) |
| উৎপত্তি | জাপান |
| অপারেটিং তাপমাত্রা | ০ ০ ৫৫°সি |
| অবস্থা | নির্মাতার দ্বারা বন্ধ |
| উপলভ্য অবস্থা | নতুন (অতিরিক্ত) / পুনর্নির্মাণ / মেরামত |
যেকোনো FANUC I/O বোর্ডের সাধারণ PMC ইনপুটগুলির I/O স্ক্যান চক্রের সময় দ্বারা নির্ধারিত একটি প্রতিক্রিয়া বিলম্ব রয়েছে।পিএমসি তার ইনপুট ঠিকানাগুলি পর্যায়ক্রমে স্ক্যান করে.
যখন একটি ক্ষেত্র ইনপুট পরিবর্তন অবস্থা এবং যখন PMC প্রথম পরিবর্তন পড়ে মধ্যে একটি বিলম্ব আছে।
বেশিরভাগ মেশিন ফাংশনের জন্য, এই বিলম্বটি অপ্রয়োজনীয়ঃ একটি দরজা বন্ধ সুইচ, একটি টুল ম্যাগাজিন অবস্থান সেন্সর,বা একটি চক্র-স্টার্ট বোতাম সব মেশিন অপারেশন উপর কোন দৃশ্যমান প্রভাব ছাড়া PMC স্ক্যান চক্র সময় সহ্য করতে পারেন.
হাই-স্পিড স্কিপ ইনপুট আর্কিটেকচারালভাবে ভিন্ন। যখন হাই-স্পিড স্কিপ ইনপুটটিতে একটি সংকেত পাওয়া যায়, বোর্ডটি পিএমসি স্ক্যান চক্রের জন্য অপেক্ষা করে না। পরিবর্তে, বোর্ডটি পিএমসি স্ক্যান চক্রের জন্য অপেক্ষা করে না।বোর্ড অবিলম্বে CNC একটি হার্ডওয়্যার বাধা উৎপন্ন.
সিএনসি সেই মুহুর্তে বর্তমান অক্ষের অবস্থানগুলি ক্যাপচার করে (লক করে) । সিগন্যালের পরিবর্তনটি এমনকি সফ্টওয়্যার দ্বারা সম্পূর্ণরূপে প্রক্রিয়াজাত হওয়ার আগে।ফলাফল একটি অবস্থান পরিমাপ যে প্রতিফলিত যেখানে অক্ষ মুহূর্তে skip সংকেত অঙ্কুর ছিল, যেখানে তারা ছিল না কয়েক মিলিসেকেন্ড পরে যখন সফটওয়্যার প্রথম ইনপুট পড়া.
এই হার্ডওয়্যার-লকড অবস্থান ক্যাপচার জোনডিং নির্ভুলতার জন্য অপরিহার্য।
একটি টাচ-ট্রিগারড প্রোবটি একটি ওয়ার্কপিসের পৃষ্ঠের মধ্যে ফিড রেটে চলতে থাকে যা পৃষ্ঠের একটি নির্দিষ্ট জ্যামিতিক পয়েন্টে ট্রিগার করে।
স্লিপ ইনপুটটি সেই ট্রিগার মুহুর্তে অক্ষের অবস্থানগুলি ক্যাপচার করে।
সিএনসি এই লকযুক্ত অবস্থানগুলি ব্যবহার করে উচ্চ নির্ভুলতার সাথে জোনের যোগাযোগ পয়েন্টের স্থানাঙ্ক নির্ধারণ করে।
যদি উত্তরটি একটি পূর্ণ পিএমসি স্ক্যান চক্র দ্বারা বিলম্বিত হয়, তাহলে বিলম্বের সময় অক্ষটি সরানো হবে এবং ক্যাপচার করা সমন্বয়গুলি সত্যিকারের যোগাযোগের বিন্দু থেকে পদ্ধতিগতভাবে স্থানান্তরিত হবে।
The Series 16-B CNC — marketed under the F16M and F16T designations for machining centre and turning centre applications respectively — was widely deployed in high-precision machine tool installations of its era.
এই মেশিনগুলির অনেকগুলি মেশিনে পরিমাপ সিস্টেম দিয়ে সজ্জিত ছিলঃ ওয়ার্কপিস পরিমাপের জন্য স্পিন্ডল-মাউন্ট স্পর্শ জোন এবং স্বয়ংক্রিয় সরঞ্জাম দৈর্ঘ্য পরিমাপের জন্য সরঞ্জাম সেটিং জোন।
এই পরিমাপ সিস্টেমগুলি মহাকাশ, অটোমোটিভ এবং যথার্থ ছাঁচ-এবং-মরা অ্যাপ্লিকেশনগুলিতে সাধারণ, যেখানে প্রক্রিয়া-পরিমাপটি মেশিনিং কৌশলটির অংশ, বরং একটি পরে চিন্তা।
A16B-2200-0950 এর হাই-স্পিড স্কিপ সার্কিট এই পরিমাপ চক্রগুলি সক্ষম করে।
এটি ছাড়া, প্রোবটি ট্রিগার হবে কিন্তু অবস্থান ক্যাপচারটি অস্পষ্ট হবে, যা পরিমাপের ফলাফলগুলিকে অবিশ্বস্ত করে তুলবে।
সুনির্দিষ্ট উত্পাদনে ব্যবহৃত মেশিনগুলির জন্য যেখানে স্নোডিং চক্রগুলি অপরিহার্য, একটি প্রতিস্থাপন বোর্ডে হাই-স্পিড স্লিপ ফাংশন অন্তর্ভুক্ত থাকতে হবে।
A16B-2200-0950 কে -0955 দিয়ে প্রতিস্থাপন করা (যার হাই-স্পিড স্কিপ নেই) মেশিনের অন্যান্য I / O ফাংশনগুলি স্বাভাবিকভাবে অব্যাহত থাকলেও স্নোডিং ক্ষমতা দূর করবে।
হাই-স্পিড স্কিপ ফাংশনের বাইরে, A16B-2200-0950 এর 104/80 I/O ক্ষমতা একটি সিরিজ 16-বি নিয়ন্ত্রিত মেশিনের সম্পূর্ণ মেশিন I/O প্রয়োজনীয়তা সমর্থন করে।104 ইনপুট সম্পূর্ণ মেশিন সেন্সর এবং সুইচ সম্পূরক accommodate.
৮০টি আউটপুট সমস্ত নিয়ন্ত্রিত মেশিনের অ্যাকচুয়েটরকে কভার করে।
সিঙ্ক-টাইপ আউটপুট নামকরণ তারের কনভেনশন নির্ধারণ করে। সক্রিয় হলে সিঙ্ক আউটপুটগুলি আউটপুট টার্মিনালকে 0V এ টানবে।
ফিল্ড ডিভাইসগুলি 24 ভোল্ট সরবরাহ রেল থেকে আউটপুট টার্মিনালে সংযুক্ত হয়, তাই ডিভাইসটি আউটপুট সক্রিয় থাকলে বর্তমান চালায়।
-0950 বোর্ড ব্যবহার করে সিরিজ 16-বি মেশিনগুলির জন্য মেশিন টুল ওয়্যারিং তার 80 টি আউটপুট চ্যানেল জুড়ে এই কনভেনশন অনুসরণ করে।
প্রতিটি প্রতিস্থাপন বোর্ড একই সিঙ্ক টাইপ নামকরণ বজায় রাখতে হবে।
প্রশ্ন 1: মেশিনের প্রোবিং চক্রগুলি ভুল হয়ে গেছে। একই বৈশিষ্ট্যটির পুনরাবৃত্তি পরিমাপ অত্যধিক ছড়িয়ে পড়ে। প্রোব এবং স্টাইলাস হার্ডওয়্যার সঠিক হিসাবে পরীক্ষা করে।A16B-2200-0950 এর কারণ হতে পারে?
হার্ডওয়্যার প্রোব ত্রুটি ছাড়াই প্রোব পরিমাপে ছড়িয়ে পড়া বৃদ্ধি অবস্থান ক্যাপচার প্রক্রিয়াটির সাথে একটি সমস্যা নির্দেশ করে।
হাই-স্পিড স্কিপ ইনপুটকে হার্ডওয়্যার-লকড পজিশন ক্যাপচার ট্রিগার করতে হবে প্রোব যোগাযোগের মাইক্রোসেকেন্ডের মধ্যে।
যদি বোর্ডের স্কিপ ইনপুট সার্কিট খারাপ হয়ে যায়, তাহলে উত্তর দেওয়ার সময় বাড়বে, স্কিপ সিগন্যাল ইনপুটের গোলমাল বাড়বে।বা বিরতিপূর্ণ ক্যাপচার ব্যর্থতা ️ প্রতিটি পরিমাপ চক্র বিভিন্ন বিলম্ব সঙ্গে অবস্থান ক্যাপচার, যা পর্যবেক্ষণ করা ছড়িয়ে পড়ে।
যদি পরিমাপ সরঞ্জাম উপলব্ধ থাকে, তাহলে স্কিপ সিগন্যালের প্রতিক্রিয়া সময় পরীক্ষা করুন, অথবা বোর্ডটিকে একটি নিশ্চিত কার্যকরী সমতুল্য দিয়ে প্রতিস্থাপন করুন।
প্রশ্ন ২ঃ যদি হাই-স্পিড স্কিপ ছাড়াই একটি প্রতিস্থাপন বোর্ড (যেমন -0955) এমন একটি মেশিনে ইনস্টল করা হয় যার জন্য A16B-2200-0950 প্রয়োজন?
নন-স্কিপ বোর্ড স্বাভাবিকভাবে সমস্ত 104 ইনপুট এবং 80 আউটপুট পরিবেশন করবে। মেশিন I / O ফাংশন ¢ সীমা সুইচ, solenoids, সূচক, মোড নির্বাচন ¢ সব আগের মত কাজ করবে। যাইহোক,হাই-স্পিড স্কিপ ইনপুট কাজ করবে না.
হাই-স্পিড স্কিপ ইনপুটের উপর নির্ভর করে যে কোনও জি 31 স্কিপ চক্র বা পরিমাপ ম্যাক্রো অ-নির্ভরযোগ্য ফলাফল দেবে, কারণ অবস্থান ক্যাপচারটি এর সাথে সম্পর্কিত বিলম্বের সাথে সফ্টওয়্যার টাইমিংয়ে ফিরে আসবে।
তাদের উৎপাদন প্রক্রিয়ার মধ্যে স্নোডিং চক্র ব্যবহার করে এমন মেশিনগুলির জন্য, এটি একটি অগ্রহণযোগ্য কার্যকরী ক্ষতি।
প্রশ্ন 3: A20B-9001-0480 সহযোগী মডিউলটি আর ব্যবহার করা হচ্ছে না কিন্তু A16B-2200-0950 বোর্ডটি প্রতিস্থাপন করা হচ্ছে। সহযোগী মডিউলটিও প্রতিস্থাপন করা উচিত?
যদি বিদ্যমান A20B-9001-0480 কার্যকরী হয়, এটি সাধারণত প্রতিস্থাপন A16B-2200-0950 বোর্ডের সাথে পুনরায় ব্যবহার করা যেতে পারে।
সহযোগী মডিউলটি প্রধান আই / ও বোর্ডকে সমর্থন করে এমন ফাংশন সরবরাহ করে এবং যদি বোর্ড ব্যর্থতার আগে এই ফাংশনগুলি সঠিকভাবে কাজ করছিল তবে মডিউলটি নিজেই সম্ভবত ত্রুটিযুক্ত নয়।
নতুন বোর্ডের সাথে এটি পুনরায় ইনস্টল করার আগে মডিউলটি চাক্ষুষভাবে পরীক্ষা করুন এবং এর সংযোগকারী পরিচিতিগুলি পরীক্ষা করুন।
প্রশ্ন ৪ঃ হাই-স্পিড স্কিপ ইনপুটটি কীভাবে জোন সিস্টেমের সাথে শারীরিকভাবে সংযুক্ত?
মেশিনের জোন্ড ইন্টারফেস ইউনিট থেকে জোন্ড ট্রিগার সংকেত A16B-2200-0950 এর মনোনীত স্কিপ ইনপুট টার্মিনালগুলিতে সংযুক্ত হয়।
টার্মিনালের সঠিক নামকরণ 16-বি সিরিজের সংযোগ ম্যানুয়ালটিতে বর্ণনা করা হয়েছে।
প্রোব ইন্টারফেস ইউনিট প্রোব এর বৈদ্যুতিক যোগাযোগ (বা অপটিক্যাল/রেডিও ট্রিগার) সংকেতকে লজিক-লেভেল সংকেতে রূপান্তর করে যা স্কিপ ইনপুটের সাথে সামঞ্জস্যপূর্ণ।
স্কিপ সিগন্যাল ক্যাবলের সঠিক সুরক্ষা এবং রুটিং গুরুত্বপূর্ণ ✓ স্কিপ ইনপুট সংবেদনশীল এবং সিগন্যালের গোলমাল অকাল সক্রিয় হওয়ার কারণ হতে পারে।
প্রশ্নঃ A16B-2200-0950 বন্ধ করা হয়েছে। এই নির্দিষ্ট বৈকল্পিকের জন্য পরে বাজারের সরবরাহ কতটা নির্ভরযোগ্য?
সিরিজ 16-বি প্ল্যাটফর্মটি সুনির্দিষ্ট মেশিনিং অ্যাপ্লিকেশনগুলিতে ব্যাপকভাবে ইনস্টল করা হয়েছিল,এবং হাই-স্পিড স্কিপ সহ -০৯৫০ ছিল এমন শিল্পে মেশিনগুলির জন্য একটি সাধারণ কনফিগারেশন পছন্দ যেখানে স্নোডিং স্ট্যান্ডার্ড ছিল.
এই ভেরিয়েন্টের জন্য বিক্রির পর সরবরাহ চেইন ∙ পরীক্ষিত অতিরিক্ত বোর্ড, পেশাদারভাবে পুনর্নির্মাণ করা ইউনিট এবং উপাদান স্তরের মেরামত পরিষেবা ∙ সক্রিয় থাকে।
সোর্সিংয়ের সময়, বিশেষভাবে নিশ্চিত করুন যে বোর্ডের কার্যকরী যাচাইকরণের অংশ হিসাবে হাই-স্পিড স্কিপ ফাংশনটি পরীক্ষা করা হয়েছে।
একটি বোর্ড যা সাধারণ I / O পরীক্ষায় পাস করে তবে একটি অবনমিত স্কিপ সার্কিট রয়েছে তা কার্যকরী বলে মনে হবে যতক্ষণ না একটি জোনিং চক্র সমস্যাটি প্রকাশ করে।
