| উৎপত্তি স্থল | জাপান |
| পরিচিতিমুলক নাম | FANUC |
| সাক্ষ্যদান | CE ROHS |
| মডেল নম্বার | A02B-0098-B541 |

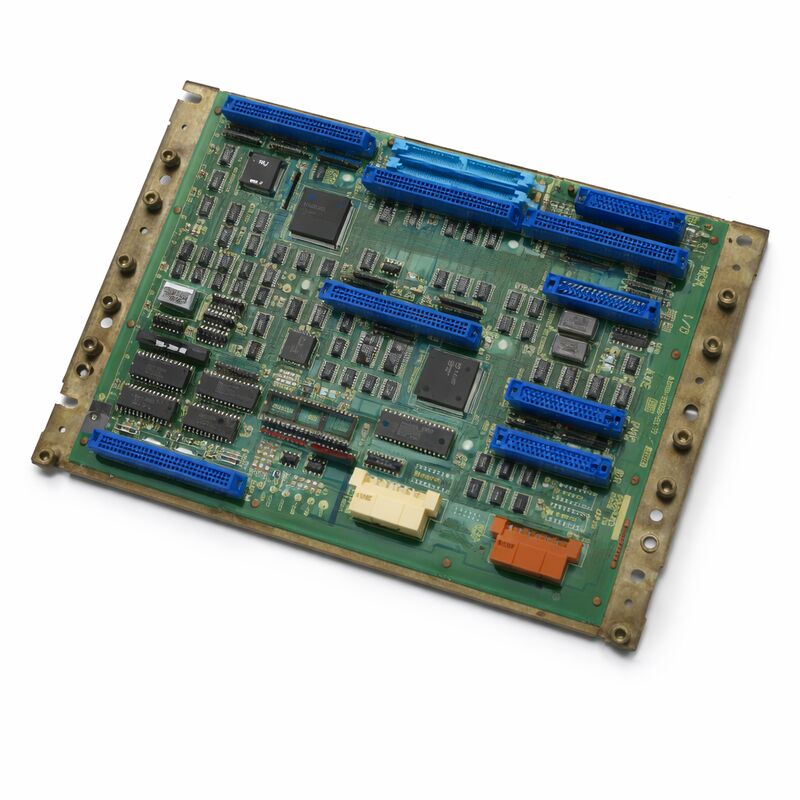

পার্ট নম্বর: A02B-0098-B541
প্রস্তুতকারক: FANUC Corporation (Japan)
পণ্যের প্রকার: সিএনসি কন্ট্রোল ইউনিট (ব্যাকপ্লেট / বেসিক ইউনিট অ্যাসেম্বলি)
সিরিজ: FANUC Series 0-C
স্ট্যাটাস: প্রস্তুতকারকের দ্বারা ডিসকন্টিনিউড
A02B-0098-B541 হল FANUC-এর সিরিজ 0-C সিএনসি প্রজন্মের একটি কন্ট্রোল ইউনিট — একটি সম্পূর্ণ চ্যাসিস-লেভেল অ্যাসেম্বলি যা একটি সিরিজ 0-C কন্ট্রোল সিস্টেমের কাঠামোগত এবং বৈদ্যুতিক ভিত্তি তৈরি করে।
FANUC-এর মডুলার সিএনসি আর্কিটেকচারে, A02B-0098 পরিবার ব্যাকপ্লেট এবং মাউন্টিং স্ট্রাকচার সরবরাহ করে যার উপর মাস্টার পিসিবি এবং সমস্ত পেরিফেরাল বোর্ড একত্রিত করা হয়।
প্রত্যয় -B541 এই পরিবারের মধ্যে নির্দিষ্ট ভ্যারিয়েন্ট সনাক্ত করে।
FANUC-এর নম্বরিং সিস্টেমে A02B উপসর্গটি সম্পূর্ণ সিএনসি কন্ট্রোল সিস্টেম এবং তাদের সংশ্লিষ্ট অ্যাসেম্বলিগুলিকে বোঝায় — স্বতন্ত্র পিসিবি (A16B, A20B) বা মোটর এবং ড্রাইভ থেকে আলাদা। A02B-0098 সিরিজ সিরিজ 0-C কন্ট্রোল পরিবারকে কভার করে, যার মধ্যে 0-MC, 0-TC, 0-MF, 0-TTC, এবং সম্পর্কিত সাব-সিরিজ অন্তর্ভুক্ত রয়েছে।
এগুলি 1980-এর দশকের শেষ থেকে 1990-এর দশক পর্যন্ত উৎপাদিত মেশিনিং সেন্টার, লেদ এবং টার্নিং সেন্টারে ব্যাপকভাবে ব্যবহৃত সিএনসি কন্ট্রোলার ছিল।
এই পণ্যটি ডিসকন্টিনিউড। FANUC এটি আর তৈরি করে না।
এটি যে মেশিনগুলিকে সমর্থন করে সেগুলি এখনও বিশ্বজুড়ে শপগুলিতে উৎপাদনে রয়েছে — এই ইউনিটের চাহিদা নতুন ইনস্টলেশন থেকে নয়, বরং সেই মেশিনগুলি রক্ষণাবেক্ষণের জন্য আসে।
| প্যারামিটার | মান |
|---|---|
| পার্ট নম্বর | A02B-0098-B541 |
| প্রস্তুতকারক | FANUC Corporation |
| পণ্যের প্রকার | সিএনসি কন্ট্রোল ইউনিট / ব্যাকপ্লেট অ্যাসেম্বলি |
| সিরিজ | FANUC Series 0-C |
| সামঞ্জস্যপূর্ণ সাব-সিরিজ | 0-MC, 0-TC, 0-MF, 0-TTC এবং ভ্যারিয়েন্ট |
| আর্কিটেকচার | মডুলার — মাস্টার পিসিবি + পেরিফেরাল বোর্ড |
| উৎপাদন স্ট্যাটাস | প্রস্তুতকারকের দ্বারা ডিসকন্টিনিউড |
| অরিজিন | জাপান |
| অপারেটিং তাপমাত্রা | 0 – 55°C |
| স্টোরেজ তাপমাত্রা | –20 – 60°C |
| আর্দ্রতা | 75% RH সর্বোচ্চ (নন-কন্ডেন্সিং) |
| উপলভ্য অবস্থা | নতুন (সারপ্লাস) / রিফার্বিশড / মেরামত করা |
সিরিজ 0-C ছিল FANUC-এর মিড-রেঞ্জ সিএনসি অফারিং যা বেশ কয়েক বছর ধরে ভারী মেশিন টুল উৎপাদনের জন্য ব্যবহৃত হত। এটি দুই থেকে চার-অক্ষ অ্যাপ্লিকেশনের জন্য ক্ষমতা এবং খরচকে ভারসাম্যপূর্ণ করেছিল। সিরিজ 0-C কন্ট্রোল ব্যবহার করে মেশিনিং সেন্টার এবং টার্নিং সেন্টারগুলি প্রচুর সংখ্যায় উৎপাদিত হয়েছিল এবং সেই ইনস্টলড বেসের একটি উল্লেখযোগ্য অংশ আজও উৎপাদনে চলছে।
কন্ট্রোল সিস্টেমটি মডুলার। A02B-0098-B541 চ্যাসিস সরবরাহ করে — ব্যাকপ্লেট এবং এনক্লোজার ফ্রেমওয়ার্ক যা সবকিছু একসাথে ধরে রাখে।
মাস্টার পিসিবি এই চ্যাসিসের উপর মাউন্ট করে এবং সিএনসি-র সেন্ট্রাল প্রসেসর, সার্ভো ইন্টারফেস এবং কোর কন্ট্রোল লজিক বহন করে। মাস্টার পিসিবিতে, আরও পেরিফেরাল কার্ড মেমরি, আই/ও, স্পিন্ডল কন্ট্রোল এবং অ্যাক্সিস এক্সপেনশন ক্ষমতা যোগ করে।
এই মডুলার ডিজাইনটি উৎপাদন এবং রক্ষণাবেক্ষণ উভয়ের জন্যই ব্যবহারিক ছিল।
একই ব্যাকপ্লেট চ্যাসিস বিভিন্ন মেশিন টাইপের জন্য বিভিন্ন পিসিবি কনফিগারেশনকে সমর্থন করে। B541 প্রত্যয়টি নির্দিষ্ট চ্যাসিস ভ্যারিয়েন্ট সনাক্ত করে — বিভিন্ন ভ্যারিয়েন্ট বিভিন্ন পিসিবি লেআউট, কানেক্টর কনফিগারেশন বা অ্যাপ্লিকেশন প্রয়োজনীয়তা সমর্থন করে।
A02B-0098-B541 কন্ট্রোল ইউনিট এবং স্বতন্ত্র A16B বা A20B পিসিবি-র মধ্যে পার্থক্য সোর্সিংয়ের জন্য গুরুত্বপূর্ণ।
A02B ইউনিট হল চ্যাসিস এবং কাঠামোগত অ্যাসেম্বলি — এটি পিসিবি অন্তর্ভুক্ত করতে পারে বা নাও করতে পারে এটি কীভাবে সরবরাহ করা হয় তার উপর নির্ভর করে। একটি সম্পূর্ণ কন্ট্রোল ইউনিট সোর্সিং করার সময়, কী কী পিসিবি অন্তর্ভুক্ত আছে তা যাচাই করুন। স্বতন্ত্র বোর্ড সোর্সিং করার সময়, একটি পৃথক A16B বা A20B পার্ট নম্বর প্রয়োজন।
অনেক রক্ষণাবেক্ষণের পরিস্থিতিতে সম্পূর্ণ ইউনিট প্রতিস্থাপনের পরিবর্তে স্বতন্ত্র বোর্ড প্রতিস্থাপনের প্রয়োজন হয়।
একটি ব্যর্থ মাস্টার পিসিবি, মেমরি বোর্ড, বা আই/ও বোর্ড A02B চ্যাসিস পরিবর্তন না করেই স্বতন্ত্রভাবে প্রতিস্থাপন করা যেতে পারে।
সম্পূর্ণ A02B-0098-B541 ইউনিট প্রাসঙ্গিক যখন চ্যাসিস নিজেই যান্ত্রিকভাবে ক্ষতিগ্রস্ত হয়, যখন একটি সম্পূর্ণ অতিরিক্ত সিস্টেমের প্রয়োজন হয়, বা যখন একটি নির্দিষ্ট পুনরুদ্ধার প্রকল্পের জন্য সম্পূর্ণ অ্যাসেম্বলি সবচেয়ে লাভজনক পথ।
সিরিজ 0-C মেশিনগুলি অনেক শপে উৎপাদনশীল থাকে। যান্ত্রিক উপাদানগুলি — স্পিন্ডল, বলস্ক্রু, গাইডওয়ে — প্রায়শই ইলেকট্রনিক কন্ট্রোল সিস্টেমের চেয়ে বেশি সার্ভিস লাইফ থাকে যা সমর্থন করার জন্য ডিজাইন করা হয়েছিল।
কন্ট্রোল চালু রাখা সেই অবশিষ্ট যান্ত্রিক মান বের করার পথ।
সিরিজ 0-C প্রজন্মকে প্রতিস্থাপিত করার কারণে FANUC এই পণ্যটি ডিসকন্টিনিউড করেছে। বর্তমানে কোনো উৎপাদন নেই।
উপলভ্য সরবরাহ সীমিত এবং প্রতিবার একটি ইউনিট মেরামতের কাজে ব্যবহৃত হলে তা কমে যায়।
প্রাথমিক সোর্সিং — একটি ব্যর্থতার কারণে জরুরি অনুসন্ধানের আগে — সবচেয়ে যুক্তিসঙ্গত খরচে সবচেয়ে বেশি বিকল্প দেয়।
প্রশ্ন ১: সিরিজ 0-C মেশিন চালু হয় কিন্তু সিএনসি অবিলম্বে একটি সিস্টেম অ্যালার্ম প্রদর্শন করে। A02B-0098-B541 চ্যাসিস কি দোষী হতে পারে?
চ্যাসিস নিজেই মূলত একটি প্যাসিভ স্ট্রাকচারাল কম্পোনেন্ট — এটি ব্যাকপ্লেন সংযোগ এবং মাউন্টিং স্ট্রাকচার সরবরাহ করে তবে মাস্টার পিসিবি-র মতো সক্রিয় সার্কিট্রি ধারণ করে না।
একটি স্টার্টআপ সিস্টেম অ্যালার্ম চ্যাসিস ত্রুটির চেয়ে পিসিবি-স্তরের ত্রুটি হওয়ার সম্ভাবনা বেশি।
শারীরিক ক্ষতির সমস্যা থাকলে চ্যাসিস সন্দেহ করা উচিত — ক্ষতিগ্রস্ত ব্যাকপ্লেন সংযোগকারী, ভাঙা পিসিবি মাউন্টিং পয়েন্ট, বা দূষণ বা ক্ষয়ের প্রমাণ যা ব্যাকপ্লেন সংযোগকে প্রভাবিত করেছে।
প্রশ্ন ২: পাওয়ার ইন্টারাপশনের পরে প্যারামিটার হারিয়ে গেছে। মেশিন স্বাভাবিক ক্রিয়াকলাপে ফিরে আসবে না। সম্ভাব্য কারণ এবং পরবর্তী পদক্ষেপ কী?
সিরিজ 0-C কন্ট্রোলের প্যারামিটারগুলি মেমরি পিসিবি-তে ব্যাটারি-ব্যাকড SRAM-এ সংরক্ষিত থাকে।
কম বা মৃত ব্যাকআপ ব্যাটারি সহ একটি পাওয়ার ইন্টারাপশন SRAM ডেটা হারাতে পারে।
ব্যাটারি সাধারণত মেমরি বোর্ডে একটি 3V লিথিয়াম সেল হয়। ব্যাটারি প্রতিস্থাপন করুন, ব্যাকআপ থেকে প্যারামিটার পুনরুদ্ধার করুন এবং প্রয়োজনে পিএমসি ল্যাডার পুনরায় লোড করুন।
যদি কোনো ব্যাকআপ না থাকে, তবে মেশিনের সেটআপ ডকুমেন্টেশন থেকে ম্যানুয়ালি প্যারামিটার পুনরায় প্রবেশ করাতে হবে।
প্রশ্ন ৩: A02B-0098-B541 কি সমস্ত সিরিজ 0-C পিসিবি ভ্যারিয়েন্টের সাথে সামঞ্জস্যপূর্ণ?
সামঞ্জস্যতা নির্দিষ্ট পিসিবি প্রজন্ম এবং সংশোধনের উপর নির্ভর করে। A02B-0098 পরিবার একাধিক চ্যাসিস ভ্যারিয়েন্টকে কভার করে, এবং -B541 প্রত্যয়টি একটি নির্দিষ্টটিকে সনাক্ত করে। সমস্ত সিরিজ 0-C পিসিবি সমস্ত চ্যাসিস ভ্যারিয়েন্টে ফিট করে না।
এই চ্যাসিসে ইনস্টল করার জন্য পিসিবি সোর্সিং করার সময়, মেশিনের মূল বৈদ্যুতিক ডকুমেন্টেশনের বিরুদ্ধে সামঞ্জস্যতা যাচাই করুন বা সিরিজ 0-C হার্ডওয়্যারে পরিচিত একজন বিশেষজ্ঞের সাথে পরামর্শ করুন।
প্রশ্ন ৪: মেশিন বিল্ডারের ডকুমেন্টেশনে একই মেশিন মডেলের জন্য একটি ভিন্ন বি-প্রত্যয় দেখানো হয়েছে। এগুলি কি বিনিময়যোগ্য?
A02B-0098 পরিবারের বিভিন্ন বি-প্রত্যয় বিভিন্ন চ্যাসিস ভ্যারিয়েন্ট নির্দেশ করে যেগুলির ভিন্ন অভ্যন্তরীণ কনফিগারেশন, সংযোগকারী লেআউট বা পিসিবি অ্যাকোমোডেশন থাকতে পারে। বিভিন্ন বি-প্রত্যয়ের মধ্যে বিনিময়যোগ্যতা নিশ্চিত নয়।
প্রতিস্থাপন করার আগে FANUC-প্রশিক্ষিত প্রযুক্তিবিদ বা সিরিজ 0-C হার্ডওয়্যারের একজন বিশেষজ্ঞের সাথে সামঞ্জস্যতা নিশ্চিত করুন।
প্রশ্ন ৫: একটি সরানো A02B-0098-B541 ইউনিট অতিরিক্ত হিসাবে কোথায় সংরক্ষণ করা উচিত?
একটি পরিষ্কার, শুষ্ক পরিবেশে স্থিতিশীল কক্ষ তাপমাত্রায় সংরক্ষণ করুন। অ্যান্টি-স্ট্যাটিক প্যাকেজিংয়ে রাখুন বা স্বতন্ত্র পিসিবিগুলিকে অ্যান্টি-স্ট্যাটিক উপাদানে মুড়িয়ে রাখুন।
দীর্ঘমেয়াদী স্টোরেজের আগে ব্যাকআপ ব্যাটারি সরিয়ে ফেলুন এবং পুনরায় ইনস্টলেশনের জন্য ব্যাটারির ধরণ নোট করুন। সরাসরি সূর্যালোক, আর্দ্রতা এবং কম্পন থেকে দূরে সংরক্ষণ করুন।
পাওয়ার অন করার আগে স্টোরেজের পরে ইউনিটটিকে কক্ষ তাপমাত্রায় পৌঁছাতে দিন।
