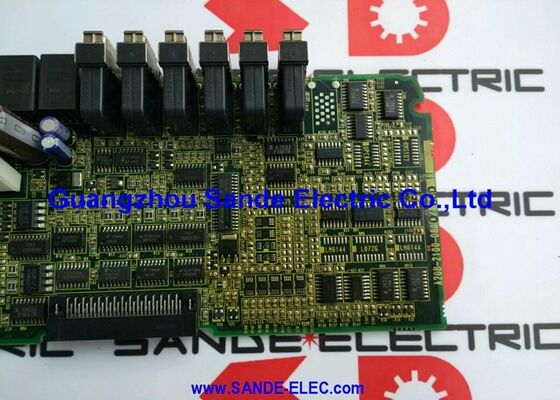

Fanuc প্রধান বোর্ড A16B-2202-0860 A16B22020860 A16B-22O2-O86O অনেক stcok সেরা মূল্য!

A16B-2202-0860∙ FANUC সিরিজ 18-B 4-Axis প্রধান সিপিইউ বোর্ড F18M / F18T / 4-Axis Capacity / Machining and Turning Center

সিরিজ ১৮-বি বি-মডেল সিএনসি প্ল্যাটফর্ম

FANUC সিরিজ 18 এর উৎপাদন বছরগুলিতে FANUC এর CNC পরিসরের মাঝারি স্তর দখল করেছিল ¥ 0 সিরিজের চেয়ে বেশি ক্ষমতা কিন্তু উচ্চ-শেষের সিরিজ 15 এবং 16 এর নীচে।"বি" মডেলটি 18 সিরিজের দ্বিতীয় হার্ডওয়্যার প্রজন্ম ছিল, উন্নত ইলেকট্রনিক্স এবং 18-এ এর তুলনায় উন্নত পারফরম্যান্স সহ।

দুটি মেশিন টুল অ্যাপ্লিকেশন বৈকল্পিকঃ

F18-M (মেশিন সেন্টার):ফ্রিজিং মেশিন টুলস জন্য কনফিগার করা হয় XYZ অক্ষ plus ঐচ্ছিক ঘূর্ণন অক্ষ সঙ্গে machining কেন্দ্র.মেশিনিং সেন্টার অ্যাপ্লিকেশনের জন্য প্রয়োজনীয় এবং উচ্চ গতির ভবিষ্যতের দিকে তাকান.

F18-T (ভ্রমন কেন্দ্র):টার্নিং মেশিন টুলগুলির জন্য কনফিগার করা হয়েছে X এবং Z অক্ষের সাথে CNC টার্ন এবং টার্নিং সেন্টার প্লাস ঐচ্ছিক সি এবং ওয়াই অক্ষ। সিরিজ 18-টি টার্নিং নির্দিষ্ট ফাংশনগুলি অন্তর্ভুক্ত করেঃ ধ্রুবক পৃষ্ঠ গতি নিয়ন্ত্রণ,থ্রেডিং চক্র এবং টার্নিং সম্পর্কিত ক্যান চক্র।

A16B-2202-0860 উভয় F18-M এবং F18-T উভয়ই পরিবেশন করে যেমনটি এর বিবরণ "F18M/T B MAIN CPU 4 AXIS" দ্বারা নিশ্চিত করা হয়েছে।

পণ্য সম্পর্কিত মূল তথ্য

প্রধান সিপিইউ বোর্ড ∙ সিরিজ ১৮-বি সিস্টেমের হার্ট

সিরিজ 18-বি আর্কিটেকচারের প্রধান সিপিইউ বোর্ড হল সমস্ত সিএনসি ফাংশনের জন্য কেন্দ্রীয় হাবঃ

প্রোগ্রামের অন্তর্ভুক্তিঃপ্রধান সিপিইউ প্রতিটি অন্তর্ভুক্তি চক্রের জন্য সমস্ত অক্ষের অবস্থানের কমান্ড গণনা করে। প্রতিটি সার্ভো অক্ষ এই বোর্ড থেকে তার কমান্ড গ্রহণ করে.

পিএমসি কার্যকরকরণঃসিরিজ 18-বি এর পিএমসি (প্রোগ্রামযোগ্য মেশিন কন্ট্রোলার) সিঁড়ি প্রোগ্রামটি প্রধান সিপিইউ বোর্ডে চালিত হয়, মেশিনের আই/ও স্ক্যান করে এবং মেশিন সিকোয়েন্স লজিক চালায়।

সিস্টেম বাসঃঅপশন বোর্ড, মেমরি মডিউল, সার্ভো ইন্টারফেস কার্ড এবং যোগাযোগ বোর্ডগুলি প্রধান সিপিইউ বোর্ডের বাস কাঠামোর মাধ্যমে সংযোগ করে। প্রধান সিপিইউ সমস্ত ইন্টার-বোর্ড যোগাযোগ পরিচালনা করে।

সিএনসি ডিসপ্লেঃসিরিজ ১৮-বি এর ডিসপ্লে আউটপুট এবং অপারেটর প্যানেল ইনপুট প্রধান সিপিইউ বোর্ড থেকে পরিচালিত হয়।

অ্যাপ্লিকেশন দৃশ্যকল্প

সিরিজ ১৮-এম ৪ অক্ষের মেশিনিং সেন্টারের সিপিইউর ত্রুটিঃএকটি ঘূর্ণন টেবিলের সাথে একটি FANUC F18-M মেশিনিং সেন্টার একটি সম্পূর্ণ CNC ব্যর্থতা বিকাশ। A16B-2202-0860 ত্রুটি হিসাবে চিহ্নিত করা হয়।প্রতিস্থাপন সব চার machining অক্ষ এবং PMC ক্রম প্রোগ্রাম পুনরুদ্ধার.

সিরিজ ১৮-টি মাল্টি-অক্সিস টার্ন প্রধান বোর্ড প্রতিস্থাপনঃসি-অক্ষ ক্ষমতা সহ একটি সিএনসি টার্নিং সেন্টারে একটি প্রধান সিপিইউ বোর্ড প্রতিস্থাপনের প্রয়োজন। A16B-2202-0860 এর 4-অক্ষের ক্ষমতা টার্নিং সেন্টার কনফিগারেশনের Z, X, C এবং Y অক্ষগুলিকে কভার করে।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: সিরিজ 18-বি প্রধান সিপিইউ বোর্ড এবং সিরিজ 18 আই-এ প্রধান বোর্ডের মধ্যে পার্থক্য কী?

সিরিজ 18-বি (A16B-2202-0860) একটি প্রাক-আই প্রজন্মের বোর্ড it এটি FANUC "i" প্রজন্ম (সিরিজ 18i) চালু করার আগে পুরানো হার্ডওয়্যার আর্কিটেকচারের অন্তর্গত।সিরিজ 18i-A একটি সম্পূর্ণ ভিন্ন প্রধান বোর্ড সিরিজ ব্যবহার করে (A20B-8100-0135 প্ল্যাটফর্ম, ইত্যাদি) আপডেট প্রসেসর আর্কিটেকচার সহ। সিরিজ 18-বি বোর্ড সিরিজ 18i হার্ডওয়্যারের সাথে সামঞ্জস্যপূর্ণ নয়।

প্রশ্ন ২ঃ A16B-2202-0860 কি একই সাথে চার অক্ষের অন্তর্ভুক্তি বা শুধুমাত্র চার অক্ষের সূচক সমর্থন করে?

সিরিজ 18-বি মাল্টি-অক্ষের একযোগে অন্তর্ভুক্তি সমর্থন করে। একযোগে 4-অক্ষের রৈখিক এবং বৃত্তাকার অন্তর্ভুক্তি সক্রিয় কিনা তা সিএনসির ইনস্টল করা সফ্টওয়্যার বিকল্পগুলির উপর নির্ভর করে।A16B-2202-0860 4-অক্ষ হার্ডওয়্যার ক্ষমতা প্রদান করে; FANUC অপশন সফটওয়্যারের মাধ্যমে নির্দিষ্ট অন্তর্ভুক্তির ক্ষমতা সক্ষম করা হয়েছে।

প্রশ্ন 3: A16B-2202-0860 প্রতিস্থাপন সম্পূর্ণ CNC পুনরায় কমিশন প্রয়োজন?

সিএনসি পরামিতি (অক্ষ লাভ, সফটওয়্যার সীমা, ত্বরণ সেটিং) SRAM মেমরি মডিউল √ প্রধান CPU বোর্ডে সংরক্ষণ করা হয় না।অক্ষত SRAM মডিউল সঙ্গে A16B-2202-0860 প্রতিস্থাপন বুট উপর স্বয়ংক্রিয়ভাবে নতুন বোর্ডে সমস্ত মেশিন-নির্দিষ্ট তথ্য স্থানান্তর. যাচাই করুন যে চারটি অক্ষ সঠিকভাবে সাড়া দেয় এবং সম্পূর্ণ উত্পাদনে ফিরে আসার আগে পিএমসি ক্রম পরীক্ষা করে।

প্রশ্ন ৪ঃ সিরিজ ১৮-বি কন্ট্রোলের A16B-2202-0860 এর সাথে কোন মেমরি মডিউল রয়েছে?

সিরিজ 18-বি নিয়ন্ত্রণ FROM মডিউল (সিস্টেম সফ্টওয়্যার জন্য) এবং SRAM মডিউল (প্যারামিটার এবং প্রোগ্রামের জন্য) ব্যবহার করে these এটি প্রধান সিপিইউ বোর্ড থেকে পৃথক প্লাগ-ইন বোর্ড।
