Fanuc কন্ট্রোলার বোর্ড A20B-8100-0462 A20B81000462 A2OB-81OO-O462

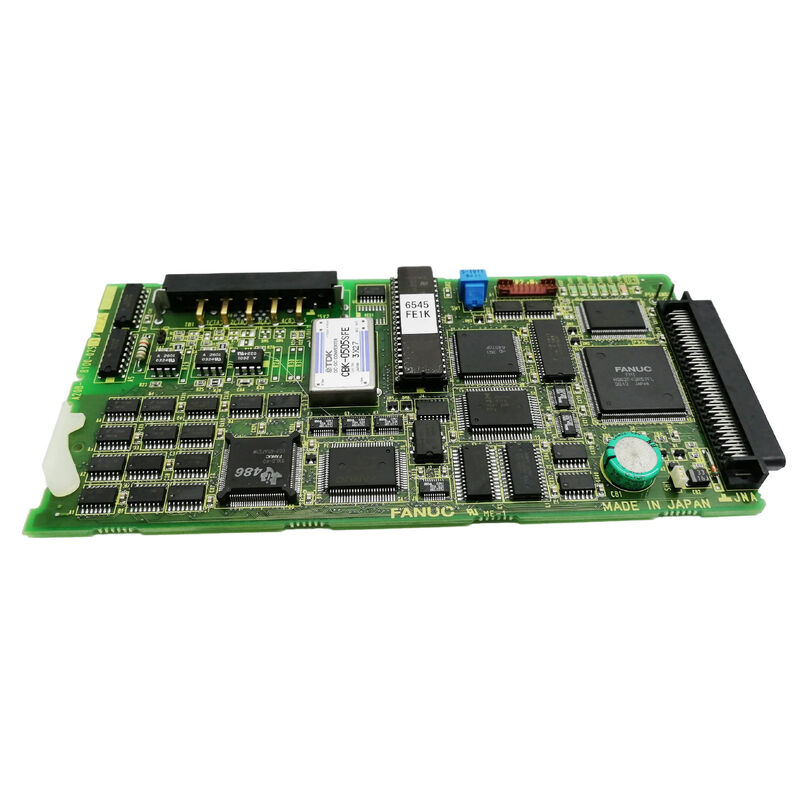

FANUC A20B-8100-0462 | প্রধান সিপিইউ পিসিবি, 210i-A — এলসিডি-মাউন্টেড, জাপানে উৎপাদিত, বন্ধ

পার্ট নম্বর: A20B-8100-0462

প্রস্তুতকারক: FANUC Corporation (Japan)

পণ্যের প্রকার: প্রধান সিপিইউ পিসিবি (এলসিডি-মাউন্টেড প্রধান বোর্ড)

সামঞ্জস্যপূর্ণ সিস্টেম: FANUC Series 210i-A CNC

অবস্থা: প্রস্তুতকারকের দ্বারা বন্ধ

সংক্ষিপ্ত বিবরণ

A20B-8100-0462 হল FANUC Series 210i-A CNC সিস্টেমের জন্য এলসিডি-মাউন্টেড প্রধান সিপিইউ পিসিবি। A20B-8100 সিরিজে, প্রধান সিপিইউ বোর্ড হল কন্ট্রোলারের কম্পিউটেশনাল কোর।

এটি সেন্ট্রাল প্রসেসর ধারণ করে, সমস্ত সাবসিস্টেমের মধ্যে যোগাযোগ পরিচালনা করে এবং সরাসরি বোর্ডের উপর এলসিডি প্যানেলের ইন্টারফেসকে একীভূত করে — একটি সমন্বিত নকশা যা ক্যাবলিংয়ের জটিলতা হ্রাস করে এবং সিএনসি-র প্রসেসিং ক্ষমতা এবং ডিসপ্লে ইন্টারফেসকে একটি একক অ্যাসেম্বলিতে রাখে।

FANUC-এর 210i-A i-সিরিজ সিএনসি পরিবারের উচ্চ-কার্যকারিতা প্রান্তে অবস্থিত। 160i/180i লাইনের সাথে সম্পর্কিত, 210i পদবিটি চাহিদাযুক্ত মাল্টি-অ্যাক্সিস অ্যাপ্লিকেশনের জন্য ডিজাইন করা কন্ট্রোলারগুলিকে অন্তর্ভুক্ত করে।

এই প্ল্যাটফর্মগুলিতে ওপেন সিএনসি আর্কিটেকচার স্ট্যান্ডার্ড পিসি প্রসেসিংকে FANUC-এর মোশন কন্ট্রোল ক্ষমতার সাথে একীভূত করে, যা জটিল অপারেটর ইন্টারফেস, নেটওয়ার্ক সংযোগ এবং ডেটা ম্যানেজমেন্ট ফাংশনগুলির পাশাপাশি সুনির্দিষ্ট অ্যাক্সিস এবং স্পিন্ডল নিয়ন্ত্রণ সক্ষম করে।

A20B-8100-0462 বন্ধ করা হয়েছে। এটি আর FANUC দ্বারা উত্পাদিত হয় না।

সিরিজ 210i-A কন্ট্রোল চালিত মেশিনগুলির যেগুলির এই বোর্ডের প্রয়োজন, সেগুলিকে অবশ্যই অতিরিক্ত বা সংস্কার করা ইনভেন্টরি থেকে সংগ্রহ করতে হবে।

এই মেশিনগুলি বিশ্বব্যাপী উৎপাদন পরিবেশে এখনও চলছে — এই বোর্ডের চাহিদা চালিত হয় অপারেটিং সরঞ্জাম দ্বারা, ঐতিহাসিক আগ্রহ দ্বারা নয়।

মূল স্পেসিফিকেশন

এলসিডি-মাউন্টেড আর্কিটেকচার

A20B-8100-0462 ঐতিহ্যবাহী সিএনসি অর্থে একটি র্যাক-মাউন্টেড বোর্ড নয়। এটি এলসিডি/এমডিআই ইউনিটের মধ্যে মাউন্ট করা হয় — অপারেটর প্যানেল অ্যাসেম্বলি।

এটি সিএনসি-র প্রধান সিপিইউকে ডিসপ্লে স্ক্রিনের ঠিক পিছনে রাখে।

প্রসেসিং হার্ডওয়্যার এবং অপারেটর ইন্টারফেস একটি সমন্বিত ইউনিট। অপারেটর প্যানেল এবং একটি পৃথক সিএনসি র্যাকের মধ্যে ক্যাবল রান উল্লেখযোগ্যভাবে হ্রাস করা হয়।

এই আর্কিটেকচারটি i-সিরিজ প্রজন্মের জুড়ে FANUC দ্বারা অনুসৃত একটি নকশার দিক ছিল। প্রধান সিপিইউকে এলসিডি অ্যাসেম্বলির সাথে একীভূত করা কন্ট্রোলারকে আরও কমপ্যাক্ট করে তোলে এবং মেশিন টুল ক্যাবিনেটে ইনস্টলেশন সহজ করে।

এর মানে হল যে প্রধান সিপিইউ বোর্ড প্রতিস্থাপনের জন্য একটি পৃথক ইলেকট্রনিক্স ক্যাবিনেটের পরিবর্তে এলসিডি ইউনিটের মধ্যে কাজ করার প্রয়োজন হয়।

যখন A20B-8100-0462 ব্যর্থ হয়, তখন এলসিডি/এমডিআই অ্যাসেম্বলি একটি সম্পূর্ণ ইউনিট হিসাবে কাজ করা বন্ধ করে দেয়।

ডিসপ্লে অন্ধকার হয়ে যেতে পারে, সিএনসি বুট নাও হতে পারে, বা ত্রুটির প্রকৃতির উপর নির্ভর করে নির্দিষ্ট ফাংশন অনুপলব্ধ হতে পারে। সমস্ত ক্ষেত্রে, মেরামতের পথ এই বোর্ডের সাথে জড়িত।

সিরিজ 210i-A প্ল্যাটফর্ম

210i-A একটি সক্ষম সিএনসি প্ল্যাটফর্ম যা উচ্চ-অ্যাক্সিস-গণনা এবং উচ্চ-অপশন কনফিগারেশনের জন্য নির্মিত।

এই প্রজন্মের ওপেন সিএনসি বৈশিষ্ট্যগুলি উইন্ডোজ-ভিত্তিক সফ্টওয়্যারকে FANUC-এর মোশন কন্ট্রোল কার্নেলের পাশাপাশি চালানোর অনুমতি দেয় — অপারেটর এইচএমআই, ডিএনসি সিস্টেম এবং কাস্টম মেশিন-বিল্ডার অ্যাপ্লিকেশনগুলি কোর সিএনসি-র মতো একই হার্ডওয়্যার ভাগ করে নেয়।

প্রধান সিপিইউ বোর্ড এই ডুয়াল-এনভায়রনমেন্ট প্রসেসিং লোড বহন করে।

এটি সিএনসি রিয়েল-টাইম কাজগুলি পরিচালনা করতে হবে — সার্ভো পজিশন লুপ, ইন্টারপোলেশন, পিএমসি এক্সিকিউশন — আপোস ছাড়াই, একই সাথে পিসি-সাইড ফাংশনগুলিকে সমর্থন করার সময়।

A20B-8100-0462 ঠিক এই পরিবেশের জন্য ডিজাইন করা হয়েছিল।

এই বোর্ড প্রতিস্থাপনের জন্য সিএনসি সফ্টওয়্যার পরিবেশ পুনরুদ্ধার করার প্রয়োজন হয়।

এফআরএম (FROM) মডিউলের বিষয়বস্তু, সিএনসি প্যারামিটার এবং পিসি-সাইড সফ্টওয়্যার কনফিগারেশন — ইনস্টলেশনের পরে সমস্ত কিছুর প্রতি মনোযোগ প্রয়োজন। প্রধান বোর্ডে প্লাগ করা এফআরএম (FROM) মডিউল একটি পৃথক উপাদান — বোর্ড প্রতিস্থাপনের পরে পাওয়ার আপ করার আগে এর বিষয়বস্তু বর্তমান এবং সামঞ্জস্যপূর্ণ কিনা তা যাচাই করুন।

সংগ্রহ এবং অবস্থা

যেহেতু এই বোর্ডটি বন্ধ করা হয়েছে, উপলব্ধ সরবরাহ সীমিত এবং সময়ের সাথে সাথে হ্রাস পায়। ভাল অবস্থায় থাকা বোর্ডগুলি, নথিভুক্ত মেরামতের ইতিহাস বা যাচাইকৃত পরীক্ষার স্থিতি সহ, কোনও পরিষেবা তথ্য ছাড়াই প্রদত্ত অজানা-অবস্থার ইউনিটগুলির চেয়ে অগ্রাধিকারযোগ্য।

A20B-8100 সিরিজ বিভিন্ন FANUC সিএনসি প্রজন্মের জুড়ে বিভিন্ন মডেলের জন্য বিভিন্ন সাফিক্স নম্বর সহ ব্যবহৃত হয়েছিল।

অন্য মডেলের বোর্ড — এমনকি দেখতে অভিন্ন হলেও — সামঞ্জস্যতা নিশ্চিত না করে প্রতিস্থাপন করবেন না।

210i-A-এর নির্দিষ্ট হার্ডওয়্যার প্রয়োজনীয়তা রয়েছে যা 160i-A বা 180i-A পরিবারের বোর্ডগুলি দ্বারা পূরণ করা হয় না, যদিও পরিবারগুলি ঘনিষ্ঠভাবে সম্পর্কিত।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: 210i-A সিএনসি বুট হবে না। এলসিডি সম্পূর্ণ অন্ধকার। A20B-8100-0462 কি দোষী হতে পারে?

পাওয়ার আপ করার সময় একটি সম্পূর্ণ অন্ধকার এলসিডি একটি ব্যর্থ প্রধান সিপিইউ বোর্ড, একটি ব্যর্থ এলসিডি ব্যাকলাইট বা ইনভার্টার, বা বোর্ডের আপস্ট্রিমের একটি পাওয়ার সাপ্লাই ত্রুটির ইঙ্গিত দিতে পারে।

প্রথমে অপারেটর প্যানেলের পাওয়ার এলইডি পরীক্ষা করুন।

যদি প্যানেলে পাওয়ার পৌঁছায় কিন্তু এলসিডি অন্ধকার থাকে এবং সিএনসি বুট না হয়, তবে প্রধান সিপিইউ বোর্ড প্রাথমিক সন্দেহভাজন হয়ে ওঠে।

একটি বোর্ড যাতে দৃশ্যমান পোড়া দাগ বা উপাদানের ক্ষতি দেখা যায় তা রোগ নির্ণয় নিশ্চিত করে।

প্রশ্ন ২: A20B-8100-0462 প্রতিস্থাপনের পরে, সঠিক স্টার্টআপ ক্রম কী?

কন্ট্রোলারকে বুট স্ক্রিনে বুট করুন (পাওয়ার আপ করার সময় উপযুক্ত কীগুলি ধরে রাখুন — পদ্ধতি মডেল-নির্দিষ্ট)। এফআরএম (FROM) মডিউলটি সঠিকভাবে ইনস্টল করা এবং পঠনযোগ্য কিনা তা যাচাই করুন। সিস্টেম সফ্টওয়্যার লোড বা নিশ্চিত করুন। বুট (BOOT) থেকে প্রস্থান করুন, তারপর সিএনসি প্যারামিটার এবং প্রোগ্রামগুলি পুনরুদ্ধার করুন।

যদি ওপেন সিএনসি পিসি ফাংশনগুলি কনফিগার করা থাকে, তবে সেই সেটিংসগুলি আলাদাভাবে যাচাই করুন। মেশিনটিকে স্বয়ংক্রিয় অপারেশনে ফিরিয়ে আনার আগে সার্ভো প্রতিক্রিয়া নিশ্চিত করতে JOG মোডে অ্যাক্সিসগুলি চালান।

প্রশ্ন ৩: এফআরএম (FROM) মডিউলটি অক্ষত বলে মনে হচ্ছে। এফআরএম (FROM) বিষয়বস্তু কি প্রধান সিপিইউ বোর্ড প্রতিস্থাপনে টিকে থাকে?

হ্যাঁ। এফআরএম (FROM) মডিউল একটি পৃথক ভৌত উপাদান যা প্রধান বোর্ডে প্লাগ করা হয়। এটি প্রধান সিপিইউ বোর্ডের অবস্থা থেকে স্বাধীনভাবে তার বিষয়বস্তু ধরে রাখে।

যদি এফআরএম (FROM) মডিউলটি অক্ষত থাকে এবং এর বিষয়বস্তুগুলি ত্রুটিমুক্ত থাকে, তবে বোর্ড প্রতিস্থাপনের পরে এটি ধারণ করা সফ্টওয়্যার স্বাভাবিকভাবে লোড হয়।

নতুন প্রধান বোর্ড ইনস্টল করার পরে এফআরএম (FROM) মডিউল সিটিং সাবধানে যাচাই করুন — দুর্বল যোগাযোগ রিড ত্রুটির কারণ হতে পারে যা ত্রুটি হিসাবে দেখা যেতে পারে।

প্রশ্ন ৪: A20B-8100-0462 কি FANUC 160i-A বা 180i-A সিস্টেমে ব্যবহৃত বোর্ডগুলির মতো?

না। 210i-A একটি নির্দিষ্ট প্রধান সিপিইউ বোর্ড ব্যবহার করে। সম্পর্কিত i-সিরিজ মডেলগুলি একই A20B-8100 বোর্ড পরিবার ভাগ করে নেয় তবে বিভিন্ন সাফিক্স নম্বর ব্যবহার করে।

160i-A, 180i-A, এবং 210i-A-এর স্থাপত্যগত মিল থাকা সত্ত্বেও স্বতন্ত্র হার্ডওয়্যার প্রয়োজনীয়তা রয়েছে। 210i-A সিস্টেমের জন্য শুধুমাত্র সঠিক পার্ট নম্বর ইনস্টল করুন।

প্রশ্ন ৫: A20B-8100-0462 কি প্রতিস্থাপনের পরিবর্তে মেরামত করা যেতে পারে?

উপাদান-স্তরের মেরামত অনেক ক্ষেত্রে সম্ভব। সাধারণ ত্রুটিগুলির মধ্যে রয়েছে ব্যর্থ ইলেক্ট্রোলাইটিক ক্যাপাসিটর (বিশেষ করে বহু বছর ধরে পরিষেবাতে থাকা বোর্ডগুলিতে সাধারণ), ক্ষতিগ্রস্ত ব্যাটারি সার্কিট এবং ত্রুটিপূর্ণ ফার্মওয়্যার মেমরি।

পাওয়ার সার্জ বা আর্কিং ইভেন্ট থেকে শারীরিক ক্ষতির সম্মুখীন হওয়া বোর্ডগুলি মেরামতের যোগ্য প্রার্থী নাও হতে পারে।

FANUC i-সিরিজ অভিজ্ঞতা সম্পন্ন একটি যোগ্য মেরামত কেন্দ্র পরিদর্শনের পরে মেরামতের যোগ্যতা মূল্যায়ন করতে পারে।
