Fanuc সার্কিট বোর্ড সিপিইউ বোর্ড A20B-3300-0293 A20B33000293 A2OB-33OO-O293

FANUC A20B-3300-0293 | ১৬এমবি ডিআরএএম সহ ৪৮৬ সিপিইউ মডিউল — A20B-3300 সিরিজ, ১৫আই/১৬আই/১৮আই/২১আই কন্ট্রোলারের জন্য আই-সিরিজ সিএনসি প্রসেসর কার্ড, জাপানে উৎপাদিত

সংক্ষিপ্ত বিবরণ

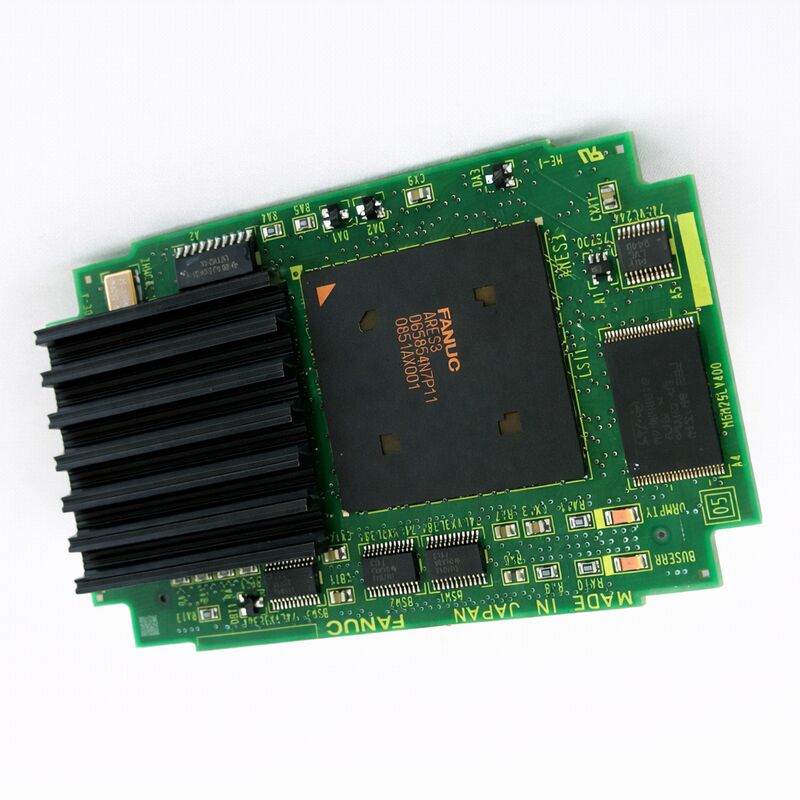

FANUC A20B-3300-0293 হল একটি ৪৮৬ প্রসেসর মডিউল — FANUC-এর আই-সিরিজ সিএনসি কন্ট্রোলারের জন্য "মস্তিষ্কের" প্লাগ-ইন কার্ড। সিএনসি-এর কন্ট্রোলার চ্যাসিসের মূল সিপিইউ বোর্ডে অবস্থিত, এই কমপ্যাক্ট মডিউল নির্ধারণ করে সিএনসি কত দ্রুত প্রোগ্রাম ব্লক প্রক্রিয়া করতে পারে, ইন্টারপোলেশন গণনা কত দ্রুত সম্পন্ন হয় এবং সিস্টেম কত মসৃণভাবে যুগপৎ মাল্টি-অ্যাক্সিস সমন্বয় পরিচালনা করে।৪৮৬ডিএক্স প্রসেসর আর্কিটেকচার, যদিও এখন ভোক্তা কম্পিউটিং মানদণ্ডে ঐতিহাসিক, আই-সিরিজ সিএনসি প্রজন্মের সময় শিল্প রিয়েল-টাইম নিয়ন্ত্রণ অ্যাপ্লিকেশনগুলির জন্য একটি সক্ষম এবং সুপ্রমাণিত প্ল্যাটফর্মের প্রতিনিধিত্ব করেছিল — এবং এই কন্ট্রোলারগুলি চালিত মেশিনগুলি বিশ্বজুড়ে প্রতিদিন নির্ভুল যন্ত্রাংশ তৈরি করে চলেছে।A20B-3300 মডিউল পরিবার FANUC-এর আই-সিরিজ প্রসেসর এবং মেমরি মডিউলগুলিকে অন্তর্ভুক্ত করে, বিভিন্ন পার্ট নম্বর বিভিন্ন প্রসেসর প্রজন্ম এবং মেমরি ক্ষমতা সরবরাহ করে বিভিন্ন সিএনসি কনফিগারেশন সমর্থন করার জন্য।

A20B-3300-0293 হল এই পরিবারের মধ্যে ৪৮৬-উইথ-১৬এমবি-ডিআরএএম ভ্যারিয়েন্টগুলির মধ্যে একটি — একটি কনফিগারেশন যা সিরিজ ১৫আই, ১৬আই, ১৮আই এবং ২১আই সিএনসি কন্ট্রোলারে ব্যাপকভাবে ব্যবহৃত হয়েছিল, এ (প্রথম প্রজন্মের আই-সিরিজ) এবং বি (মডেল বি) উভয় হার্ডওয়্যার প্রজন্মের জন্য।

আই-সিরিজ সিএনসি কন্ট্রোলার লাগানো মেশিনগুলি ১৯৯০-এর দশকের শেষভাগ এবং ২০০০-এর দশক জুড়ে প্রায় প্রতিটি প্রধান মেশিন টুল প্রস্তুতকারক — Mori Seiki, Mazak, Okuma, Makino, Doosan, এবং আরও শত শত দ্বারা নির্মিত হয়েছিল।

মোট ইনস্টল করা বেস বিশাল, এবং এই মেশিনগুলির অনেকগুলি এখনও উৎপাদনে রয়েছে, ইলেকট্রনিক্স বয়স বাড়ার সাথে সাথে A20B-3300-সিরিজ সিপিইউ মডিউলগুলির জন্য চলমান চাহিদা তৈরি করছে।

মূল স্পেসিফিকেশন

প্যারামিটার

মান

FANUC-এর আই-সিরিজ সিএনসি সফ্টওয়্যারটি বিশেষভাবে এই প্রসেসর আর্কিটেকচারের জন্য তৈরি করা হয়েছিল — সিস্টেম সফ্টওয়্যার, ইন্টারপোলেশন অ্যালগরিদম, সার্ভো যোগাযোগ প্রোটোকল (এফএসএসবি সহ), এবং পিএমসি এক্সিকিউশন ইঞ্জিন সবই এই হার্ডওয়্যারে চলে এবং অন্য কোনও প্রসেসর আর্কিটেকচারের জন্য ডিজাইন করা হয়নি বা পোর্ট করা হয়নি।

দ্রুততর আধুনিক প্রসেসরের কোনও আপগ্রেড পথ নেই — A20B-3300-0293 (বা সরাসরি সামঞ্জস্যপূর্ণ ভ্যারিয়েন্ট) হল কন্ট্রোলারের যা প্রয়োজন।

৪৮৬ডিএক্স-এর আর্কিটেকচার তার যুগের সিএনসি অ্যাপ্লিকেশনগুলির জন্য গুরুত্বপূর্ণ ক্ষমতা সরবরাহ করেছিল: একটি ফ্লোটিং-পয়েন্ট ইউনিট (এফপিইউ) অন-চিপে সমন্বিত, একটি বাহ্যিক গাণিতিক কোপ্রসেসরের ওভারহেড ছাড়াই ত্রিকোণমিতিক ইন্টারপোলেশন গণনা করার অনুমতি দেয়; পিএমসি ল্যাডার লজিক স্ক্যানিং প্রতিক্রিয়াশীল মেশিন নিয়ন্ত্রণের জন্য প্রয়োজনীয় হারে কার্যকর করার জন্য পর্যাপ্ত পূর্ণসংখ্যা কর্মক্ষমতা; এবং সিএনসি অপারেশনের রিয়েল-টাইম ডেটা অ্যাক্সেস প্যাটার্নের সাথে সামঞ্জস্যপূর্ণ মেমরি বাস বৈশিষ্ট্য।

মডিউলের ১৬এমবি ডিআরএএম সমস্ত সক্রিয় সিএনসি গণনার জন্য ওয়ার্কিং মেমরি।

প্রোগ্রাম এক্সিকিউশন, প্যারামিটার পুনরুদ্ধার, মোশন কমান্ড বাফারিং, এবং পিএমসি ডেটা টেবিলগুলি সবই এই মেমরি ব্যবহার করে।

যেমন FANUC পরবর্তী সফ্টওয়্যার সংস্করণগুলির মাধ্যমে আই-সিরিজ ফিচার সেট প্রসারিত করেছে, মেমরি প্রয়োজনীয়তা বৃদ্ধি পেয়েছে — ১৬এমবি কনফিগারেশন তার প্রজন্মের মধ্যে আই-সিরিজের সম্পূর্ণ ফিচার সেট সমর্থন করে, যখন কম ডিআরএএম সহ পূর্ববর্তী কনফিগারেশনগুলি কোন বিকল্পগুলি একই সাথে সক্রিয় হতে পারে তা সীমিত করেছিল।

সিপিইউ মডিউল বনাম মেমরি মডিউল — A20B-3300 পরিবার বোঝা

আই-সিরিজ সিএনসি কন্ট্রোলার রক্ষণাবেক্ষণের সময় একটি সাধারণ বিভ্রান্তির উৎস হল A20B-3300 পরিবারের মধ্যে সিপিইউ মডিউল (যেগুলিতে একটি প্রসেসর থাকে) এবং শুধুমাত্র মেমরি মডিউল (যেগুলিতে শুধুমাত্র ডিআরএএম বা এসআরএএম থাকে) এর মধ্যে পার্থক্য। A20B-3300-0293 একটি সিপিইউ মডিউল — এটি একই ফিজিক্যাল কার্ডে ৪৮৬ডিএক্স প্রসেসর এবং ১৬এমবি ডিআরএএম উভয়ই ধারণ করে।

এটি A20B-3300-0310 এর মতো বোর্ড থেকে এটিকে আলাদা করে (যা একটি ডিআরএএম-অনলি মডিউল যা একটি সাব-সিপিইউ বোর্ডে একটি সিপিইউ কার্ডের পাশাপাশি ইনস্টল করা হয়)।

আই-সিরিজ কন্ট্রোলারে স্টার্টআপ ব্যর্থতা নির্ণয় করার সময়, কন্ট্রোলারটি একটি সিপিইউ মডিউল (যেমন -০২৯৩) ব্যবহার করে নাকি একটি পৃথক সিপিইউ এবং মেমরি মডিউল কনফিগারেশন ব্যবহার করে তা জানা নির্ধারণ করে কোন বোর্ডটি প্রথমে লক্ষ্য করতে হবে।

একটি কন্ট্রোলার যা বুট করতে ব্যর্থ হয় এবং ডিসপ্লে ইনিশিয়ালাইজ হওয়ার আগে একটি প্রাথমিক স্টার্টআপ অ্যালার্ম দেখায়, সম্ভবত একটি সিপিইউ মডিউল ত্রুটি রয়েছে। একটি কন্ট্রোলার যা আংশিকভাবে বুট করে কিন্তু মেমরি-সম্পর্কিত অ্যালার্ম দেখায়, সিপিইউ মডিউল ত্রুটির পরিবর্তে একটি মেমরি মডিউল ত্রুটি থাকতে পারে।

স্টার্টআপ সিকোয়েন্স — সিপিইউ মডিউল ব্যর্থতা সনাক্তকরণ

FANUC আই-সিরিজ কন্ট্রোলার পাওয়ার-অন করার সময় একটি সংজ্ঞায়িত স্টার্টআপ সিকোয়েন্সের মধ্য দিয়ে যায়। মূল সিপিইউ বোর্ডের ডায়াগনস্টিক এলইডিগুলি সিস্টেমটি সেলফ-টেস্ট এবং ইনিশিয়ালাইজেশনের মাধ্যমে অগ্রসর হওয়ার সাথে সাথে কোডের একটি ক্রম দেখায়। এই সিকোয়েন্স বোঝা সিপিইউ মডিউল ব্যর্থতা বিচ্ছিন্ন করতে সাহায্য করে:

যখন পাওয়ার প্রয়োগ করা হয়, প্রথম কোডগুলি মূল বোর্ডের বুট রম দ্বারা চালিত হয় — এই কোডটি সিপিইউ মডিউলের প্রসেসর সম্পূর্ণরূপে কার্যকর হওয়ার আগে চলে, মৌলিক হার্ডওয়্যার পরীক্ষা করে।

যদি এলইডি সিকোয়েন্স একটি প্রাথমিক কোডে বন্ধ হয়ে যায় যা স্বাভাবিকভাবে সিপিইউ মডিউল তার ইনিশিয়ালাইজেশন শুরু করার সাথে সাথে এগিয়ে যায়, তবে সিপিইউ মডিউল সন্দেহজনক।

একবার সিপিইউ মডিউলের ৪৮৬ প্রসেসর এক্সিকিউশন শুরু করলে, কোডগুলি সিস্টেমের সেলফ-টেস্টের মাধ্যমে দ্রুত অগ্রসর হয়।

যদি সিকোয়েন্স এই অগ্রগতির মাঝখানে একটি কোডে বন্ধ হয়ে যায়, তবে নির্দিষ্ট কোডটি কোন সাবসিস্টেম পরীক্ষা ব্যর্থ হয়েছে তা সনাক্ত করে — FANUC আই-সিরিজ রক্ষণাবেক্ষণ ম্যানুয়াল প্রতিটি কোডের অর্থ নথিভুক্ত করে।

যদি ডিসপ্লে বোর্ড ইনিশিয়ালাইজ হয় কিন্তু শুধুমাত্র একটি অন্ধকার স্ক্রিন বা ডিসপ্লেতে একটি সিস্টেম অ্যালার্ম দেখায়, তবে সিপিইউ মডিউল অন্তত শুরু হয়েছে এবং এমন একটি বিন্দুতে পৌঁছেছে যেখানে এটি ডিসপ্লে ডেটা আউটপুট করতে পারে — যা প্যারাডক্সিকভাবে একটি ভিন্ন ত্রুটির উৎস নির্দেশ করে যদি সিপিইউ মডিউল নিজেই সন্দেহজনক ছিল।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: আই-সিরিজ কন্ট্রোলার পাওয়ার-আপ করার সময় "এলইডি সিকোয়েন্স একটি প্রাথমিক পর্যায়ে বন্ধ হয়ে যায়" দেখায় এবং স্বাভাবিক অপারেটিং ডিসপ্লেতে পৌঁছায় না। সিপিইউ মডিউলকে কারণ হিসাবে কীভাবে নিশ্চিত করা যায়?

নির্দিষ্ট সিএনসি মডেলের জন্য FANUC আই-সিরিজ রক্ষণাবেক্ষণ ম্যানুয়ালের বিরুদ্ধে এলইডি কোডটি ক্রস-চেক করুন। যদি কোডটি বিশেষভাবে সিপিইউ ইনিশিয়ালাইজেশন ব্যর্থতা নির্দেশ করে, তবে A20B-3300-0293 সন্দেহজনক।

একটি ব্যবহারিক পরীক্ষা হিসাবে: যদি একটি অভিন্ন কার্যকরী মেশিন থেকে একটি পরিচিত-ভাল সিপিইউ মডিউল অস্থায়ীভাবে ইনস্টল করা হয় এবং সিকোয়েন্স স্বাভাবিকভাবে অগ্রসর হয়, তবে মূল মডিউলটি ত্রুটিপূর্ণ বলে নিশ্চিত করা হয়। মডিউলটি নিজেই ব্যর্থ হয়েছে বলে সিদ্ধান্ত নেওয়ার আগে মডিউলের এজ কানেক্টর এবং মূল বোর্ডের সকেট দূষণ বা শারীরিক ক্ষতির জন্য পরীক্ষা করুন।

প্রশ্ন ২: A20B-3300-0293 কি সিরিজ ১৬আই-এ এবং ১৬আই-বি উভয় হার্ডওয়্যার প্রজন্মের সাথে সামঞ্জস্যপূর্ণ?

A20B-3300 সিপিইউ মডিউল পরিবার একাধিক আই-সিরিজ হার্ডওয়্যার প্রজন্ম জুড়ে বিস্তৃত। -০২৯৩ উভয় ১৬আই-এ এবং ১৬আই-বি এর সাথে সামঞ্জস্যপূর্ণ কিনা তা নির্দিষ্ট মাদারবোর্ড এবং সিস্টেম সফ্টওয়্যার সংস্করণের উপর নির্ভর করে। পরিবারের মধ্যে, বিভিন্ন পার্ট নম্বর প্রত্যয় (যেমন -০২৯০, -০২৯১, -০২৯৩, -০২৯৫) বিভিন্ন হার্ডওয়্যার প্রজন্ম বা মাদারবোর্ড সংযোগকারী মানগুলির সাথে যুক্ত হতে পারে।

অর্ডার করার আগে নির্দিষ্ট মেশিনের হার্ডওয়্যার তালিকার বিরুদ্ধে সামঞ্জস্যতা যাচাই করুন।

মেশিনের বৈদ্যুতিক ডকুমেন্টেশনে কারখানায় ইনস্টল করা সঠিক সিপিইউ মডিউল পার্ট নম্বর তালিকাভুক্ত করা উচিত।

প্রশ্ন ৩: A20B-3300-0293 প্রতিস্থাপনের পরে, সিএনসি বুট হয় কিন্তু আগের চেয়ে ধীর ব্লক প্রক্রিয়াকরণ দেখায়। সিপিইউ মডিউল কি ত্রুটিপূর্ণ হতে পারে?

যদি সিএনসি বুট হয় এবং কাজ করে কিন্তু ব্লক প্রক্রিয়াকরণ ধীর মনে হয়, তবে সিপিইউ মডিউলটি কাজ করছে কিন্তু এর প্রসেসর ক্লক বা ক্যাশে সমস্যা থাকতে পারে। আরও সাধারণ, সিপিইউ মডিউল প্রতিস্থাপনের পরে আপাত ধীরগতি একটি ভিন্ন সিপিইউ মডিউল ভ্যারিয়েন্ট ইনস্টল করার কারণে ঘটে যা কম ক্লক গতিতে কাজ করে বা কম ডিআরএএম আছে — প্রতিস্থাপন মডিউলের পার্ট নম্বর মূলটির সাথে হুবহু মেলে কিনা তা নিশ্চিত করুন।

এছাড়াও বিবেচনা করুন যে বোর্ড প্রতিস্থাপনের পরে "ধীর প্রক্রিয়াকরণ" হিসাবে যা প্রদর্শিত হয় তা আসলে সিস্টেমের প্রথম কয়েকটি অপারেশন চক্রের সময় ডেটা যাচাইকরণ বা পুনরায় ক্যালিব্রেশন অপারেশন সম্পাদন করছে।

প্রশ্ন ৪: A20B-3300-0293-তে ১৬এমবি ডিআরএএম একটি পৃথক মেমরি মডিউল যোগ করে প্রসারিত বা আপগ্রেড করা যেতে পারে?

A20B-3300-0293-তে ডিআরএএম সিপিইউ মডিউলের উপরই সমন্বিত এবং এটি স্বাধীনভাবে প্রসারিত করা যায় না।

যদি সিস্টেমের আরও ওয়ার্কিং মেমরির প্রয়োজন হয়, তবে একটি উচ্চ-ক্ষমতার সিপিইউ মডিউল ইনস্টল করার বিকল্প (নির্দিষ্ট সিএনসি প্ল্যাটফর্মের জন্য উপলব্ধ থাকলে ৩২এমবি বা তার বেশি ডিআরএএম সহ) অথবা সিএনসি সিরিজের জন্য FANUC-এর হার্ডওয়্যার সংযোগ ম্যানুয়ালে প্রকাশিত নির্দিষ্ট কনফিগারেশন নিয়মাবলী অনুসরণ করে সিপিইউ মডিউলের পাশাপাশি সাব-সিপিইউ বোর্ডে একটি অতিরিক্ত ডিআরএএম মডিউল ইনস্টল করার বিকল্প রয়েছে।

প্রশ্ন ৫: অতিরিক্ত যন্ত্রাংশ হিসাবে রাখার সময় A20B-3300-0293 কীভাবে সংরক্ষণ করা উচিত?

মূল অ্যান্টিস্ট্যাটিক প্যাকেজিং বা সমতুল্য ESD-নিরাপদ অ্যান্টিস্ট্যাটিক ব্যাগে সংরক্ষণ করুন। আর্দ্রতা, তাপমাত্রার চরম এবং সরাসরি সূর্যালোক থেকে দূরে রাখুন।

মডিউলটিতে CMOS প্রসেসর এবং ডিআরএএম আইসি রয়েছে যা ইলেক্ট্রোস্ট্যাটিক ডিসচার্জের প্রতি সংবেদনশীল — নন-অ্যান্টিস্ট্যাটিক পৃষ্ঠগুলিতে সংক্ষিপ্ত স্টোরেজও চার্জ তৈরি করে যা সুপ্ত ক্ষতি ঘটাতে পারে। আদর্শ স্টোরেজ শর্তাবলী: সিল করা অ্যান্টিস্ট্যাটিক ব্যাগ, ১০-২৫°C তাপমাত্রায় শুষ্ক পরিবেশ, চৌম্বকীয় ক্ষেত্র উৎস (মোটর, ট্রান্সফরমার) থেকে দূরে, এবং বোর্ডগুলির মধ্যে ফোম বিভাজক ছাড়া অন্যান্য খালি পিসিবিগুলির সাথে স্ট্যাক করা নয়।
