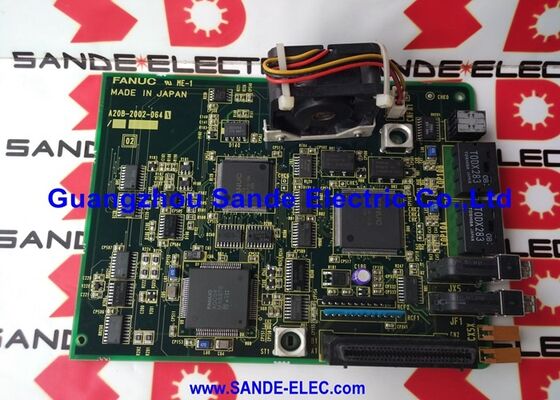

1 পিসি ব্যবহৃত Fanuc A20B-2101-0040 PCB বোর্ড ভাল অবস্থায় A20B21010040 A2OB-21O1-OO4O

FANUC A20B-2101-0040∙ আলফা আই SVM1 ড্রাইভ পিসিবি A06B-6117 সিরিজ / 6-পোর্ট / রিবন-স্টাইল সাইড সংযোগ

পার্ট নম্বরঃA20B-2101-0040

নির্মাতাঃFANUC কর্পোরেশন (জাপান)

পণ্যের ধরনঃসার্ভো ড্রাইভ পিসিবি ∙ আলফা আই এসভিএম১

সিরিজ:A20B-2101

A06B-6117 এম্প্লিফায়ার জেনারেশনের জন্য SVM1 ড্রাইভ বোর্ড

A20B-2101-0040 হল FANUC এর A06B-6117 সিরিজের Alpha i SVM (Servo Valve Module) একক অক্ষের সার্ভো এম্প্লিফায়ারগুলির ড্রাইভ PCB। একটি Alpha i SVM1 এম্প্লিফায়ারের ভিতরে, the drive board is the circuit layer that sits between the control card above and the power stage below — it carries the gate drive signals to the power transistors that switch current to the servo motor, এবং সার্ভো কন্ট্রোল লুপে মোটর ফেজ থেকে বর্তমান ফিডব্যাক পরিমাপ পরিচালনা করে।

A06B-6117 প্রজন্ম A06B-6114 এবং A06B-6096 সিরিজের তুলনায় একটি পরবর্তী আলফা আই এসভিএম ডিজাইন উপস্থাপন করে।প্রতিটি প্রজন্ম নির্দিষ্ট ড্রাইভ বোর্ড ভেরিয়েন্ট ব্যবহার করে A20B-2101-0040 A06B-6117 এর শারীরিক বিন্যাস এবং বৈদ্যুতিক ইন্টারফেসের সাথে মেলেএকটি ভিন্ন প্রজন্মের এম্প্লিফায়ার থেকে ড্রাইভ বোর্ড ব্যবহার করে ভুল সিগন্যাল টাইমিং, ভুল গেট ড্রাইভ স্তর, বা শারীরিক সংযোগ অসঙ্গতি সৃষ্টি করে।

6-পোর্ট কনফিগারেশন বোর্ডের ইন্টারফেস সংযোগকারী গণনা বর্ণনা করে A20B-2101-0040 এর ছয়টি সিগন্যাল / পাওয়ার ইন্টারফেস পয়েন্ট রয়েছে যা তার রিবন-স্টাইল, সাইড-মাউন্টযুক্ত সংযোগকারীদের দ্বারা অ্যাক্সেস করা হয়।এই পাশ-মাউন্টিং পদ্ধতির উপরে মুখের পরিবর্তে বোর্ড প্রান্ত বরাবর রিবন তারের সংযোগ স্থাপন করে, যা বোর্ডকে তার হাউজিং থেকে সম্পূর্ণরূপে অপসারণ না করেই এম্প্লিফায়ার সেটআপের মধ্যে পৌঁছানোর অনুমতি দেয়।

মূল বৈশিষ্ট্যাবলী

ড্রাইভ বোর্ড বনাম কন্ট্রোল বোর্ড এক এম্প্লিফায়ারে দুটি পৃথক PCB

আলফা আই এসভিএম এম্প্লিফায়ারে দুটি প্রধান বোর্ড রয়েছেঃ একটিকন্ট্রোল কার্ড(যা FSSB এর মাধ্যমে CNC কমান্ড গ্রহণ করে এবং সার্ভো কন্ট্রোল অ্যালগরিদম পরিচালনা করে) এবংড্রাইভ বোর্ডA20B-2101-0040 যা কন্ট্রোল কার্ডের বর্তমান কমান্ডগুলিকে গেট সংকেতগুলিতে রূপান্তর করে যা আইজিবিটি পাওয়ার ট্রানজিস্টরগুলিকে স্যুইচ করে।কন্ট্রোল কার্ডের একটি ত্রুটি সাধারণত যোগাযোগ বা প্রতিক্রিয়া বিপদাশঙ্কা কোড উত্পাদন করেড্রাইভ বোর্ডের একটি ত্রুটি পাওয়ার-স্টেজ ত্রুটি তৈরি করে overovercurrent, আইপিএম ত্রুটি, ফেজ ত্রুটি, বা ট্রানজিস্টর এলার্ম কোড কারণ ড্রাইভ বোর্ড সরাসরি মোটর বর্তমানের সুইচিং পথের মধ্যে রয়েছে।

কন্ট্রোল কার্ড ত্রুটি এবং অ্যালার্ম কোড থেকে ড্রাইভ বোর্ড ত্রুটি মধ্যে পার্থক্য প্রতিস্থাপন বোর্ড অর্ডার করার আগে অপরিহার্য ডায়াগনস্টিক পদক্ষেপ।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: A20B-2101-0040 এ ড্রাইভ বোর্ডের ত্রুটি কন্ট্রোল কার্ডের ত্রুটির থেকে কীভাবে আলাদা?

ড্রাইভ বোর্ডের ত্রুটিগুলি পাওয়ার স্টেজের অ্যালার্ম হিসাবে প্রকাশ করে overover current (alarm 6), IPM ত্রুটি, DC বাস ত্রুটি,অথবা মোটর বর্তমানের ফেজ এলার্ম কারণ ড্রাইভ বোর্ড মোটর ফেজ বর্তমানের সরাসরি পথে রয়েছেকন্ট্রোল কার্ড ত্রুটি FSSB যোগাযোগ বিপদাশঙ্কা বা সার্ভো প্রারম্ভিকীকরণ ব্যর্থতা উত্পাদন করে। একটি পরিবর্ধক যা পাওয়ার স্টেজ বিপদাশঙ্কা সঙ্গে মোটর লোড অধীনে ব্যর্থ কিন্তু অলস সময়ে কোন সমস্যা দেখায়,সাধারণত একটি ড্রাইভ বোর্ড ত্রুটি পরিবর্তে একটি কন্ট্রোল কার্ড ব্যর্থতা আছে.

প্রশ্ন ২ঃ A20B-2101-0040 কি A06B-6114 বা A06B-6096 এম্প্লিফায়ারের সাথে ব্যবহার করা যেতে পারে?

না. প্রতিটি আলফা আই এসভিএম প্রজন্মের একটি নির্দিষ্ট ড্রাইভ বোর্ড ব্যবহার করে যা তার শারীরিক বিন্যাস এবং গেট ড্রাইভ সার্কিট্রিতে মেলে। A20B-2101-0040 A06B-6117 সিরিজের জন্য ডিজাইন করা হয়েছে।পূর্ববর্তী প্রজন্মের (A06B-6114 A20B-2100-0xxx বোর্ড ব্যবহার করে; A06B-6096 পূর্ববর্তী A20B-21xx বৈকল্পিক ব্যবহার করে) বিভিন্ন সংযোগকারী বিন্যাস এবং সংকেত স্তর আছে। প্রজন্ম জুড়ে প্রতিস্থাপন অসম্পূর্ণ ইন্টারফেস তৈরি করে।প্রতিস্থাপন বোর্ড নির্দিষ্ট করার আগে পরিবর্ধক নিজস্ব লেবেল নিশ্চিত করুন.

প্রশ্ন 3: A20B-2101-0040 সম্পূর্ণ SVM1 এম্প্লিফায়ার মডিউলের বাইরে পরীক্ষা করা যেতে পারে?

একটি ড্রাইভ বোর্ডের কার্যকরী পরীক্ষার জন্য মোটর লোডের অধীনে চলমান সম্পূর্ণ এম্প্লিফায়ার মডিউলটি প্রয়োজন। গেট ড্রাইভ সংকেতগুলির জন্য পাওয়ার স্টেজের ডিসি বাস এবং মোটর বর্তমান ফিডব্যাক প্রয়োজন।যা সম্পূর্ণ সমাবেশ ছাড়া পুনরাবৃত্তি করা যাবে নাসম্পূর্ণ মডিউলে A20B-2101-0040 এর সাথে সুইপ টেস্টিং হল স্ট্যান্ডার্ড ডায়াগনস্টিক এবং যাচাইকরণ পদ্ধতি।

প্রশ্ন ৪: এই বোর্ডে ৬টি পোর্টের চিহ্নের অর্থ কি?

৬টি পোর্ট গণনা করে A20B-2101-0040 এর সিগন্যাল এবং পাওয়ার ইন্টারফেস সংযোগকারী সংখ্যা চিহ্নিত করা হয় যার মাধ্যমে এটি পাওয়ার স্টেজ, কন্ট্রোল কার্ড,এবং SVM1 এম্প্লিফায়ারের ভিতরে সহায়ক সার্কিট. রিবন-স্টাইল সাইড-মাউন্টযুক্ত সংযোগ বিন্যাসের অর্থ এই সংযোগকারীগুলি বোর্ডের প্রান্ত বরাবর চলে, সমাবেশের পাশ থেকে অ্যাক্সেসযোগ্য,যা অন্যথায় অক্ষত এম্প্লিফায়ার হাউজে শুধুমাত্র এই বোর্ডটি প্রতিস্থাপন করার সময় বিচ্ছিন্নকরণ পদ্ধতি সহজ করে তোলে.

প্রশ্নঃ A20B-2101-0040 এর উৎস কোথায়?

FANUC আলফা আই সার্ভো ড্রাইভের মাধ্যমে √ FANUC A06B-6117 এম্প্লিফায়ার বিশেষজ্ঞ, সিএনসি ড্রাইভ মেরামতের কেন্দ্র এবং পরীক্ষিত অতিরিক্ত সরবরাহকারী।অনেক সরবরাহকারী একটি সম্পূর্ণ পরীক্ষিত A06B-6117 SVM1 ইউনিট অংশ হিসাবে বোর্ড প্রস্তাব বরং একটি খালি বোর্ড হিসাবে, কারণ সম্পূর্ণ এম্প্লিফায়ার ছাড়া স্বতন্ত্র বোর্ড পরীক্ষা চূড়ান্ত নয়। অর্ডার করার আগে এম্প্লিফায়ারের ভিতরে ইনস্টল করা বোর্ডের নিজস্ব লেবেল থেকে A20B-2101-0040 নিশ্চিত করুন।
