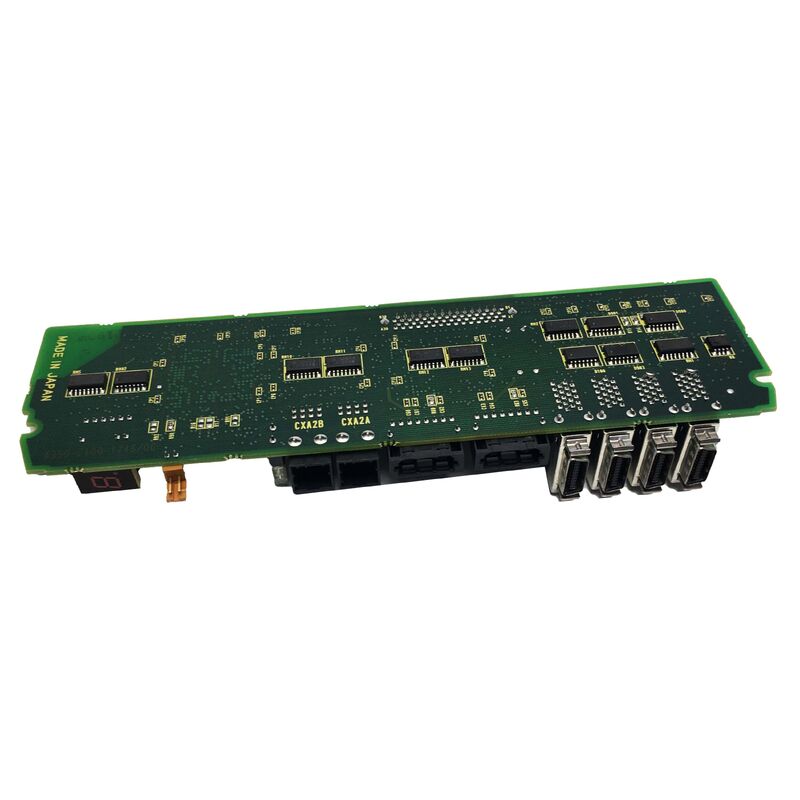

A20B-2100-0541∙ FANUC আলফা SVM2 FSSB ডুয়াল অক্ষ কন্ট্রোল পিসিবি A06B-6096-H2xx / HRV3 / এলসিডি ডিসপ্লে / সুপারসেডস A20B-2100-0251
এসভিএম২ এফএসএসবি ডুয়াল-এক্সিস সিরিজ ∙ দুটি অক্ষ, এক মডিউল
FANUC আলফা এসভিএম 2 (A06B-6096-H2xx) হল ডুয়াল-অক্ষের সার্ভো এম্প্লিফায়ার মডিউল যা একটি 60 মিমি প্রশস্ত হাউজিং থেকে দুটি স্বাধীন সার্ভো অক্ষ নিয়ন্ত্রণ করে। সম্পূর্ণ এসভিএম 2 এফএসএসবি পণ্য পরিসীমাঃ
| মডেল |
অর্ডার নং. |
ওয়্যারিং বোর্ড |
| SVM2-3/3 |
A06B-6096-H291 |
A16B-2202-0753 |
| SVM2-12/12 |
A06B-6096-H201 |
A16B-2202-0750 |
| SVM2-12/20 |
A06B-6096-H202 |
A16B-2202-0751 |
| SVM2-20/20 |
A06B-6096-H203 |
A16B-2202-0752 |
| SVM2-12/40 |
A06B-6096-H204 |
A16B-2203-0590 |
| এসভিএম২-২০/৪০ |
A06B-6096-H205 |
A16B-2203-0591 |
| এসভিএম২-৪০/৪০ |
A06B-6096-H206 |
A16B-2203-0592 |
দ্যA20B-2100-0541 হল এই সব SVM2 FSSB মডেলের জন্য সাধারণ নিয়ন্ত্রণ PCBএকটি বোর্ড SVM2-3/3 থেকে SVM2-40/40 পর্যন্ত সম্পূর্ণ দ্বৈত-অক্ষের পরিসীমা জুড়ে। ওয়্যারিং বোর্ডগুলি বর্তমান রেটিং সংমিশ্রণে পৃথক হয়; নিয়ন্ত্রণ পিসিবি সর্বত্র ধ্রুবক।
মূল বৈশিষ্ট্যাবলী
| প্যারামিটার |
মূল্য |
| সামঞ্জস্যপূর্ণ |
A06B-6096-H2xx (সমস্ত SVM2 FSSB) |
| অক্ষ |
2 |
| ইন্টারফেস |
এফএসএসবি (ফাইবার অপটিক) |
| বর্তমান নিয়ন্ত্রণ |
HRV3 |
| প্রদর্শন |
এলসিডি অবস্থা/সতর্কতা সূচক |
| সুপারসেডস |
A20B-2100-0251 |
| সিরিজ |
A20B-2100 |
HRV3 এবং LCD ডিসপ্লে
এইচআরভি৩ঃজিই ফ্যানুক আলফা রক্ষণাবেক্ষণ ম্যানুয়ালটি নির্দিষ্ট করেঃ "এইচআরভি 3 ব্যবহার করার সময়, পিসিবি এ 20 বি -2100 -054 এক্স ব্যবহার করুন।" 054x পরিবার HRV3 উচ্চ গতির বর্তমান নিয়ন্ত্রণ প্রদান করে.
এলসিডি ডিসপ্লেঃA front-face LCD shows operational status codes and alarm numbers directly at the drive module — useful in cabinets with multiple SVM2 modules for immediate fault identification without navigating CNC alarm menus.
ডাইটো এলএম ফিউজঃএকটি স্ব-রিসেটিং Daito LM ফিউজ 24V নিয়ন্ত্রণ সরবরাহ রক্ষা করে।প্রথমে এই ফিউজটি পরীক্ষা করুন 24 ভোল্টের তারের ত্রুটি বোর্ডের ক্ষতি না করেই এটিকে ট্রিপ করতে পারে.
অ্যাপ্লিকেশন দৃশ্যকল্প
এসভিএম২-২০-২০ এফএসএসবি এলার্মঃএকটি FANUC আলফা SVM2-20/20 (H203) এফএসএসবি যোগাযোগ এলার্ম তৈরি করে। তারের বোর্ডটি অক্ষত। A20B-2100-0541 প্রতিস্থাপন উভয় দ্বৈত-অক্ষের চ্যানেল পুনরুদ্ধার করে।
মাল্টি-এসভিএম ২ ক্যাবিনেটের রিপ্লেস:একটি মেশিন ক্যাবিনেট বিভিন্ন বর্তমান রেটিং এ একাধিক এসভিএম 2 মডিউল চালায়। একটি A20B-2100-0541 রিপ্লে তাদের যে কোনও একটিকে কভার করে।
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন ১ঃ A20B-2100-0541 কি সরাসরি A20B-2100-0251 এর জায়গায় আসতে পারে?
0251 হল পূর্ববর্তী স্পেসিফিকেশন; 0541 হল বর্তমান স্পেসিফিকেশন। বেশিরভাগ SVM2 FSSB অ্যাপ্লিকেশনের জন্য এটি একটি সরাসরি প্রতিস্থাপন।FANUC আলফা রক্ষণাবেক্ষণ ম্যানুয়াল থেকে যাচাই করুন যে আপডেট করা নিয়ন্ত্রণ PCB মাউন্ট করার সময় কোনও ওয়্যারিং বোর্ড আপডেটের প্রয়োজন নেই.
প্রশ্ন 2: A20B-2100-0541 প্রতিস্থাপনের জন্য সার্ভো পরামিতি পরিবর্তন প্রয়োজন?
না. সার্ভো পরামিতিগুলি সিএনসির প্রধান মেমরিতে থাকে। প্রতিস্থাপনটি মাউন্ট করার পরে, সিএনসি এফএসএসবি যোগাযোগ পুনরায় স্থাপন করে এবং উভয় অক্ষের জন্য বিদ্যমান পরামিতিগুলি স্বয়ংক্রিয়ভাবে প্রয়োগ করে।
প্রশ্ন 3: আইপিএম ত্রুটির জন্য এসভিএম 2 এলসিডি কী অ্যালার্ম কোড প্রদর্শন করে?
অক্ষ-নির্দিষ্ট আইপিএম এলার্ম কোডগুলির মধ্যে রয়েছেঃ এল-অক্ষ আইপিএম এলার্ম (কোড 8), এম-অক্ষ আইপিএম এলার্ম (কোড 9), এল + এম আইপিএম এলার্ম (কোড b), ইত্যাদি।এই কোডগুলি A20B-2100-0541 এর সামনের এলসিডিতে দৃশ্যমান, যা সিএনসি অ্যালার্ম স্ক্রিনের সাথে পরামর্শ না করেই দুটি অক্ষের মধ্যে কোনটি ত্রুটিটি সক্রিয় করেছে তা সনাক্ত করে.
প্রশ্ন ৪ঃ A20B-2100-0541 এ Daito LM ফিউজ কি?
একটি স্ব-রিসেটিং ফিউজ 24V নিয়ন্ত্রণ সার্কিট রক্ষা করে। যদি ড্রাইভ একটি তারের ওভারকরেন্ট ইভেন্টের পরে কোন LED / LCD কার্যকলাপ দেখায়, PCB প্রতিস্থাপন করার আগে Daito ফিউজ পরীক্ষা করুন।প্রথমে ২৪ ভোল্টের তারের ত্রুটি সংশোধন করুন; ত্রুটি পরিষ্কার করার পর ফিউজ রিসেট হয়।
