FANUC A20B-2003-0311 স্পিন্ডল মোটর এনকোডার ¢ FANUC αi সিরিজের সিএনসি সিস্টেমের জন্য পরবিক্রয় এমজিআই সেন্সর

আপনি আসলে কি কিনছেন তা বোঝা

দ্যA20B-2003-0311হয় সেন্সর PCB যে হৃদয় গঠনFANUC MZi টাইপ স্পিন্ডল মোটর সেন্সর সেটআপ A860-2110-V001. এই দুটি অংশের সংখ্যা ব্যবহারিকভাবে অবিচ্ছেদ্যঃ A860-2110-V001 সম্পূর্ণ সেন্সর ইউনিট √ হাউজিং, রটার লক্ষ্য,এবং পিসিবি, যখন A20B-2003-0311 এর ভিতরে ইনস্টল করা নির্দিষ্ট সার্কিট বোর্ডবেশিরভাগ সরবরাহকারী উভয় সংখ্যা একসাথে তালিকাভুক্ত করে কারণ যখন সেন্সর অর্ডার করা হয়, তখন সম্পূর্ণ সমাবেশ জাহাজ। আপনি এক বা অন্য নাম দ্বারা অনুসন্ধান করুন,আপনি একই উপাদান খুঁজছেন হবে.

এটা একটাচৌম্বকীয় পিকআপ ফিডব্যাক ডিভাইসFANUC-এ গতি পরিমাপ এবং স্পিন্ডল পজিশনিং-এর জন্য ব্যবহৃত একটি 12-পিন সেন্সরαi সিরিজের স্পিন্ডল মোটরএটি একটি ব্যর্থ বা ক্ষতিগ্রস্ত মূল সেন্সর প্রতিস্থাপন করে এবং এটি সংযুক্ত সিএনসি মেশিনে সম্পূর্ণ বন্ধ-লুপ স্পিন্ডল নিয়ন্ত্রণ পুনরুদ্ধার করে।

একটি চলমান মেশিনের ভিতরে এমজিআই সেন্সর কি করে

যখনই FANUC αi স্পিন্ডল মোটর ঘুরবে, এই সেন্সরটি তথ্য উৎপন্ন করবে।এটি একটি চৌম্বকীয় লক্ষ্য চাকা মোটর শ্যাফ্ট সংযুক্ত ঘূর্ণন সনাক্ত এবং একটি ডিজিটাল সংকেত স্ট্রিম যে স্পিন্ডল পরিবর্ধক ক্রমাগত পড়া মধ্যে যে গতি রূপান্তরিতএই সংকেত থেকে, এম্প্লিফায়ার দুটি জিনিস জানে: স্পিন্ডল কত দ্রুত ঘুরছে, এবং প্রতিটি ঘূর্ণনের মধ্যে এটি ঠিক কোথায় আছে।

স্পিড ডেটা বন্ধ-লুপ গতি নিয়ামক কাজ রাখে √ এম্প্লিফায়ার তার আউটপুটকে কমান্ড করা RPM এর সাথে মেলে এমনভাবে সামঞ্জস্য করে, কাটা লোডের পরিবর্তন নির্বিশেষে,এবং স্পিন্ডল শিকার বা ঝুলন্ত ছাড়া তার লক্ষ্য গতি রাখেপজিশন ডেটা আরো কিছু চাহিদা পূরণ করতে সক্ষমঃস্টিক ট্যাপিং এবং থ্রেড কাটিং, যেখানে সিএনসিকে সঠিক থ্রেড পিচ তৈরি করতে Z- অক্ষের গতির সাথে স্পিন্ডল ঘূর্ণনকে সিঙ্ক্রোনাইজ করতে হবে।কন্ট্রোল এক ঘূর্ণন মধ্যে স্পিন্ডল এর কৌণিক অবস্থান জানতে হবেএমজিআই সেন্সর এই অবস্থানগত রেজোলিউশন প্রদান করে।

যদি সেন্সরটি দূষণ, পিসিবি ব্যর্থতা, সংযোগকারী ক্ষতি বা যান্ত্রিক প্রভাবের কারণে হারিয়ে যায় এবং সিএনসি উভয়ই হারায়। স্পিন্ডল অ্যালার্ম অবিলম্বে অনুসরণ করে। মেশিনটি একটি স্পিন্ডল কমান্ড চালাবে না,এবং যেকোনো গ্রিডিং অপারেশন, সেন্সরটি প্রতিস্থাপিত না হওয়া পর্যন্ত উৎপাদন বন্ধ থাকবে।

সেন্সর সমাবেশঃ শারীরিক বর্ণনা

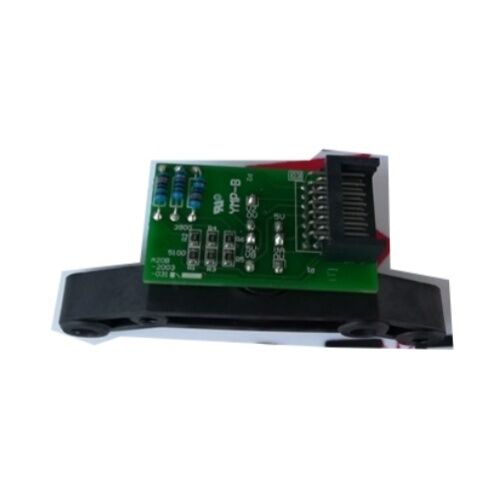

A860-2110-V001 / A20B-2003-0311 সেন্সরটি FANUC αi স্পিন্ডল মোটরের পিছনে মাউন্ট করা হয়, শীতল ভ্যান সমাবেশের নীচে অবস্থিত। সেন্সর হাউজে রয়েছেঃ

• এচৌম্বকীয় লক্ষ্যবস্তু রিংযে মোটর শ্যাফট এক্সটেনশন মাউন্ট এবং এটি সঙ্গে ঘোরাতে
• দ্যA20B-2003-0311 PCB, যা চৌম্বকীয় পিকআপ উপাদান এবং সংকেত কন্ডিশনার সার্কিট ধরে রাখে
• এ১২ পিনের সংযোগকারীস্পিন্ডল এম্প্লিফায়ারে চলমান ফিডব্যাক ক্যাবলের জন্য ইন্টারফেস

টার্গেট রিং এবং সেন্সিং পিসিবি এর মধ্যে সম্পর্কটি একটি যোগাযোগহীন নকশা ∙ কোন ব্রাশ নেই, ঘোরানো এবং স্থির উপাদানগুলির মধ্যে কোন পোশাকের পৃষ্ঠ নেই।সময়ের সাথে সাথে যা বিঘ্নিত হয় তা সাধারণত পিসিবি নিজেই (কুলিংয়েন্ট প্রবেশ)এই কারণেই সেন্সরটি বেশিরভাগ ব্যর্থতার পরিস্থিতিতে মোটর থেকে স্বাধীনভাবে প্রতিস্থাপনযোগ্য।

পরবর্তি বাজারের প্রতিস্থাপন

আসল ফ্যানুক সেন্সর সমাবেশগুলি উল্লেখযোগ্য OEM মূল্য বহন করে, প্রায়শই মেশিনের পুরো ডাউনটাইম ইভেন্টটি মেরামতের চেয়ে বেশি ব্যয়বহুল করে তোলে। Aftermarket and compatible replacement units for the A860-2110-V001 / A20B-2003-0311 are manufactured to the same functional specification and serve the same feedback role within the spindle drive system.

মূল শব্দটি হলসামঞ্জস্যপূর্ণ∙ প্রতিটি উপাদানেই একই নয়, তবে যেখানে গুরুত্বপূর্ণ সেখানে বৈদ্যুতিক ও যান্ত্রিকভাবে সমান।এবং শারীরিক মাউন্ট মাত্রা সব মূল অনুরূপযখন সঠিকভাবে মাউন্ট করা হয়, তখন এম্প্লিফায়ারটি কারখানার স্টক থেকে একটি মানের পরে বাজারের ইউনিটকে আলাদা করতে পারে না।

একটি পরে বাজারের সেন্সর নির্বাচন করার সময় যা গুরুত্বপূর্ণ তা হল সরবরাহকারী প্রকৃত অপারেটিং অবস্থার অধীনে একটি লাইভ FANUC স্পিন্ডল ড্রাইভের সাথে ইউনিটটি পরীক্ষা করেছে কিনা,কিন্তু ডাইনামিক টেস্টিং প্রতিনিধিত্বমূলক স্পিন্ডল গতিতে. স্ট্যাটিক টেস্টিং মৃত ব্যর্থতা ধরা. ডাইনামিক টেস্টিং আরো চতুর সমস্যা ধরাঃ সংকেত গোলমাল শুধুমাত্র ঘূর্ণন সময় প্রদর্শিত,উচ্চ RPM এ ভুল গণনা, প্রান্তিক আউটপুট স্তর যা ধীর গতিতে কাজ করে কিন্তু পূর্ণ কাটা গতিতে এম্প্লিফায়ার অ্যালার্ম তৈরি করে।

একটি নোটA20B-2200-0751: এটি একটি নতুন FANUC পার্ট নম্বর যা A20B-2003-0311 / A860-2110-V001 সমাবেশের জন্য বর্তমান প্রতিস্থাপন হিসাবে কাজ করে।মূল এবং তার উত্তরসূরি উভয়ই বাজারে ব্যাপকভাবে ক্রস-রেফারেন্স করা হয়. আপনি যদি একটি পরে বাজারের ইউনিট সরবরাহ করছেন, তবে অর্ডার দেওয়ার আগে সরবরাহকারীর পণ্যটি উভয় নামের সাথে সামঞ্জস্যপূর্ণ কিনা তা নিশ্চিত করুন।

স্পিন্ডল এম্প্লিফায়ার সামঞ্জস্য

A860-2110-V001 সেন্সরটি FANUC এর সাথে ব্যবহারের জন্য ডিজাইন করা হয়েছেαi সিরিজের স্পিন্ডল এম্প্লিফায়ার, যার মধ্যে αiSP সিরিজ রয়েছে যা FANUC সিরিজ 0i, 16i, 18i চালিত উল্লম্ব মেশিনিং সেন্টার, অনুভূমিক মেশিনিং সেন্টার এবং টার্নিং সেন্টারগুলির বিস্তৃত ইনস্টল বেসে স্ট্যান্ডার্ড সরঞ্জাম,৩০i, এবং 31i কন্ট্রোল।

সেন্সরটি স্পিন্ডল এম্প্লিফায়ারের সাথে সংযোগ স্থাপন করেJY2 টার্মিনাল, স্পিন্ডল ফিডব্যাক ক্যাবল ব্যবহার করে। এই ক্যাবল একটি পৃথক আইটেম হয় ¢ সেন্সর ক্যাবল ছাড়া স্ট্যান্ডার্ড কনফিগারেশনে জাহাজ, তাই যদি ক্যাবল ক্ষতিগ্রস্ত হয়, এটি উৎস এবং স্বাধীনভাবে প্রতিস্থাপন করা আবশ্যক.সেন্সর নিজেই দোষারোপ করার আগে তারের ক্ষতি পরীক্ষা করা উচিত; একটি ব্যর্থ তারের লক্ষণগুলি সিএনসির দৃষ্টিকোণ থেকে একটি ব্যর্থ সেন্সর পিসিবি এর সাথে অভিন্ন।

সেন্সর ব্যর্থতা সনাক্তকরণ

ব্যর্থতা কিভাবে প্রকাশিত হয় তার উপর নির্ভর করে ডায়াগনস্টিক ছবিটি পরিবর্তিত হয়ঃ

হার্ড ব্যর্থতা ∙ সেন্সর সম্পূর্ণরূপে অকার্যকর।স্পিন্ডল এম্প্লিফায়ারটি পাওয়ার-আপ করার সময় সমস্ত ফিডব্যাক সংকেত হারাবে। সিএনসি অবিলম্বে একটি স্পিন্ডল ফিডব্যাক অ্যালার্ম প্রদর্শন করে, সাধারণত একটি অ্যালার্ম কোডের সাথে গতির বিচ্যুতি বা এনকোডার সংযোগ বিচ্ছিন্ন করে।কোন স্পিন্ডল কমান্ড কার্যকর হবে না.

বিরতিপূর্ণ ব্যর্থতা সেন্সর অবনমিত কিন্তু এখনও আংশিকভাবে কার্যকরী।মেশিনটি চালিত হয় কিন্তু স্পিন্ডল শিকার প্রদর্শন করে (দ্রুততা বৃদ্ধি এবং নামমাত্র ধ্রুবক RPM এ পুনরুদ্ধার), শক্ত ট্যাপিং ত্রুটি যেখানে থ্রেডগুলি পিচটিতে অসামঞ্জস্যপূর্ণ হয়,বা অ্যালার্ম যে পাওয়ার চক্র উপর ক্লিয়ার কিন্তু মেশিন গরম পরে ফিরেএই তাপীয় এবং কম্পন-নির্ভর ত্রুটিগুলি কেবল তারের বা সংযোগকারী সমস্যা নয় বরং একটি অবনমিত সেন্সর পিসিবি-র দিকে জোরালোভাবে নির্দেশ করে।

সিগন্যাল গোলমাল / দূষণ।সেন্সর হাউজে প্রবেশ করা শীতল তরল বিরতিযুক্ত সংকেত সমস্যার কারণ হতে পারে যা একটি পরিষ্কার অ্যালার্ম তৈরি করে নাস্পিন্ডল এম্প্লিফায়ার মাঝে মাঝে অতিরিক্ত বর্তমান বা গতি বিচ্যুতি ত্রুটি রিপোর্ট করে যা সম্পর্কিত বলে মনে হয় নাযদি মেশিনের পরিবেশে ভারী শীতল তরলের এক্সপোজার থাকে এবং সেন্সরটি বেশ কয়েক বছর ধরে পরিদর্শন ছাড়াই ব্যবহার করা হয়েছে, তবে এটি একটি কার্যকর ব্যর্থতার মোড বিবেচনা করা উচিত।

একটি প্রতিস্থাপন অর্ডার করার আগে, রিফ্র্যাক্স তারের এবং তার সংযোগকারী উভয় প্রান্তে চেক করুন. একটি বাঁকা পিন, ক্ষয়প্রাপ্ত যোগাযোগ,অথবা ফাটলযুক্ত ক্যাবল জ্যাকেট সেন্সর ব্যর্থতার একটি উল্লেখযোগ্য শতাংশের জন্য অ্যাকাউন্ট. যদি তারের পরীক্ষা পরিষ্কার এবং উপসর্গ অব্যাহত থাকে, সেন্সর সমাবেশ পরবর্তী ধাপ.

ইনস্টলেশন পয়েন্টগুলি জেনে রাখা মূল্যবান

সেন্সর পিসিবি পৃষ্ঠের তুলনায় লক্ষ্য রিং সমন্বয় ইনস্টলেশনের সময় মনোযোগ প্রয়োজন। লক্ষ্য এবং সেন্সর পৃষ্ঠের মধ্যে খুব বড় ফাঁক সংকেত amplitude হ্রাস;খুব ছোট ঝুঁকিগুলি যখন মোটর শ্যাফ্টের কোন অক্ষীয় খেলা থাকে তখন যোগাযোগের ক্ষতি হয়. সেন্সর লাগানোর সময় নির্দিষ্ট ক্লিনার জন্য মোটরের সার্ভিস ডকুমেন্টেশন অনুসরণ করুন।

12 পিন সংযোগকারী পরিষ্কার করা উচিত এবং সেন্সর প্রতিস্থাপন সময় পরিদর্শন ¢ শুধু প্লাগ ইন না. পুরানো ব্যর্থ ইউনিট থেকে অবশিষ্ট দূষণ,অথবা অক্সাইডেশন যা সংযোগকারী পরিচিতিতে বছরের পর বছর ধরে পরিষেবাতে জমা হয়েছে, নতুন সেন্সরকে পুরনো সেন্সরের মতোই লক্ষণ দেখা দিতে পারে।

স্পেসিফিকেশন অনুযায়ী সেন্সর মাউন্টিং হার্ডওয়্যার টর্চ করুন। লস মাউন্টিং কম্পনকে সেন্সর-টার্গেট ফাঁককে গতিশীলভাবে প্রভাবিত করতে দেয়,মেশিনটি আবার ব্যবহারের পরে নির্ণয় করা অত্যন্ত কঠিন এমন বিরামবিহীন শব্দ তৈরি করে.

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন ১ঃ A20B-2003-0311 এবং A860-2110-V001 এর মধ্যে সম্পর্ক কি?

এগুলি একই নয় তবে যখন একটি সম্পূর্ণ ইউনিট হিসাবে অর্ডার করা হয় তখন তারা একই সেন্সর সমাবেশকে বর্ণনা করে। A860-2110-V001 হ'ল সম্পূর্ণ এমজিআই স্পিন্ডল মোটর সেন্সর সমাবেশপিসিবিA20B-2003-0311 বিশেষভাবে PCB যে সমাবেশ ভিতরে মাউন্ট করা হয়।অধিকাংশ সরবরাহকারী সম্পূর্ণ সেন্সর (A860-2110-V001) জাহাজ যখন কোন অংশ নম্বর অর্ডার করা হয়, কারণ পিসিবি প্রযুক্তিগতভাবে স্বতন্ত্র আইটেম হিসাবে পৃথকভাবে বিক্রি হয় না।উভয় ক্রস-রেফারেন্স একই পণ্যের তালিকা প্রদর্শিত হয় কারণ ক্রেতা প্রায়ই ব্যর্থ ইউনিট বা মেশিনের অংশ নথিতে দৃশ্যমান যে কোন সংখ্যা ব্যবহার করে অনুসন্ধান করে.

প্রশ্ন ২ঃ A20B-2200-0751 কি A20B-2003-0311 / A860-2110-V001 এর সরাসরি প্রতিস্থাপন?

হ্যাঁ, A20B-2200-0751 হল আপডেট হওয়া FANUC পার্ট নম্বর যা A20B-2003-0311 / A860-2110-V001 সমন্বয়কে প্রতিস্থাপন করে।এটি কার্যকরীভাবে সমতুল্য এবং একই 12-পিন ইন্টারফেসের সাথে একই মোটর মাউন্ট অবস্থান ফিট করেযদি আপনি একটি OEM বা পরে বাজারের সেন্সর সরবরাহ করেন এবং সরবরাহকারী A20B-2200-0751 এর বিকল্প হিসাবে A20B-2003-0311 এর বিকল্প হিসাবে প্রস্তাব করে, তবে প্রতিস্থাপনটি বৈধ।সরবরাহকারীর সাথে নিশ্চিত করুন যে ইউনিটটি কেনার আগে FANUC αi স্পিন্ডল এম্প্লিফায়ার সিস্টেমের সাথে যাচাই করা হয়েছে.

প্রশ্ন 3: আমি কীভাবে জানব যে সেন্সরটি ব্যর্থ হয়েছে বা সমস্যাটি ফিডব্যাক ক্যাবলে রয়েছে?

সর্বাধিক ব্যবহারিক পদ্ধতি হ'ল প্রথমে তারের প্রতিস্থাপন বা পরীক্ষা করা, যেহেতু একটি তারের একটি সেন্সরের চেয়ে অনেক কম ব্যয়বহুল এবং তারের ত্রুটিগুলি অভিন্ন অ্যালার্ম উপস্থাপনা সৃষ্টি করে।স্পিন্ডল পরিবর্ধক শেষ প্রতিক্রিয়া তারের সংযোগ বিচ্ছিন্ন এবং জারা জন্য পিন পরিদর্শনমাল্টিমিটার দিয়ে,একটি প্রান্ত থেকে অন্য প্রান্ত থেকে shielded তারের প্রতিটি কন্ডাক্টর ধারাবাহিকতা চেক ¢ একটি বিরতিপূর্ণ খোলা সার্কিট সাধারণত পরীক্ষা সময় তারের flexed হয় যদি নিজেকে প্রকাশ. যদি তারের পরিষ্কার চেক আউট, এবং একটি পরিচিত-ভাল তারের সুইচিং (যদি এক পাওয়া যায়) এলার্ম পরিষ্কার না, সেন্সর PCB সম্ভবত পরবর্তী ব্যর্থতা বিন্দু।গতিশীল ত্রুটি যা শুধুমাত্র গতিতে প্রদর্শিত হয় এবং বিশ্রামের সময় পরিষ্কার হয় তা ক্যাবল ত্রুটিগুলির চেয়ে প্রায়শই সেন্সর পিসিবি সমস্যা হয়.

প্রশ্ন ৪ঃ FANUC 0i বা 30i সিরিজের কন্ট্রোলের সাথে কি পরবর্তি বাজারের প্রতিস্থাপন সেন্সর সঠিকভাবে কাজ করবে?

সেন্সরটি স্পিন্ডল এম্প্লিফায়ারের সাথে ইন্টারফেস করে, সরাসরি সিএনসি নিয়ন্ত্রণের সাথে নয়।যতদিন এম্প্লিফায়ারটি αi-সিরিজের স্পিন্ডল এম্প্লিফায়ার (αiSP সিরিজ) এবং সেন্সরটি 12-পিন আউটপুটটিতে সঠিক এমজিআই-টাইপ সিগন্যাল ফর্ম্যাট সরবরাহ করে, সিএনসি সিরিজ আপস্ট্রিম কোন পার্থক্য করে না। FANUC 0i, 16i, 18i, 30i, এবং 31i নিয়ন্ত্রণগুলি একটি সিরিয়াল ইন্টারফেসের মাধ্যমে αiSP এম্প্লিফায়ারের সাথে যোগাযোগ করে;এম্প্লিফায়ার নিজের পাল্টাতে কাঁচা সেন্সর ফিডব্যাক অভ্যন্তরীণভাবে প্রক্রিয়া করেএকটি উচ্চমানের সেন্সর যা সঠিক সিগন্যাল তৈরি করে, এই নিয়ন্ত্রণ প্রজন্ম জুড়ে স্বচ্ছভাবে কাজ করবে।

Q5: ইনস্টলেশনের আগে সেন্সর সংরক্ষণ বা প্রেরণের সময় কোন হ্যান্ডলিং সতর্কতা প্রয়োজন?

সেন্সর পিসিবি স্ট্যাটিক-সংবেদনশীল উপাদান ধারণ করে এবং ESD- সুরক্ষা প্যাকেজিং মধ্যে সংরক্ষণ করা উচিত।শক্তিশালী বাহ্যিক চৌম্বকীয় ক্ষেত্র দ্বারা প্রভাবিত হতে পারে, ট্রান্সফরমার, বা অন্যান্য চৌম্বকীয় উপাদান, যেমন ক্ষেত্রের এক্সপোজার চৌম্বকীয় লক্ষ্যের বৈশিষ্ট্য প্রভাবিত করতে পারে। একটি শুষ্ক, স্থিতিশীল তাপমাত্রা পরিবেশে মূল প্যাকেজিং মধ্যে সমাবেশ সংরক্ষণ করুন;সংযোজক পিনগুলি আর্দ্র অবস্থার মধ্যে ক্ষয়ক্ষতির জন্য সংবেদনশীল. যদি সেন্সরটি মেরামতের মূল্যায়নের জন্য একটি ত্রুটিযুক্ত ইউনিট হিসাবে ফেরত দেওয়া হয়, তবে নিশ্চিত করুন যে সংযোগকারীটি ট্রানজিট চলাকালীন একটি ডাস্ট ক্যাপ বা আবৃত সংযোগকারী কভার দিয়ে সুরক্ষিত রয়েছে,যেহেতু শিপিংয়ের সময় পিন ক্ষতি একটি সাধারণ কারণ সেন্সর মেশিন ছেড়ে যখন তারা চেয়ে খারাপ অবস্থায় মেরামতের সুবিধা পৌঁছানোর.
