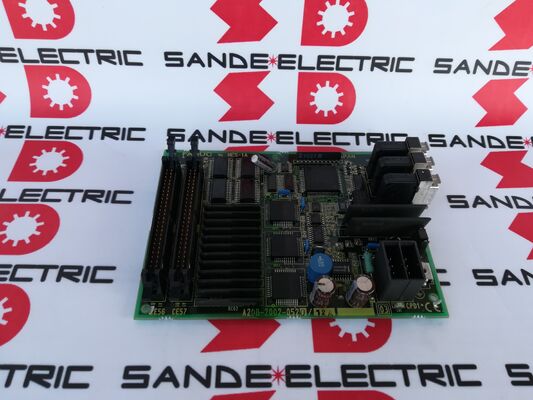

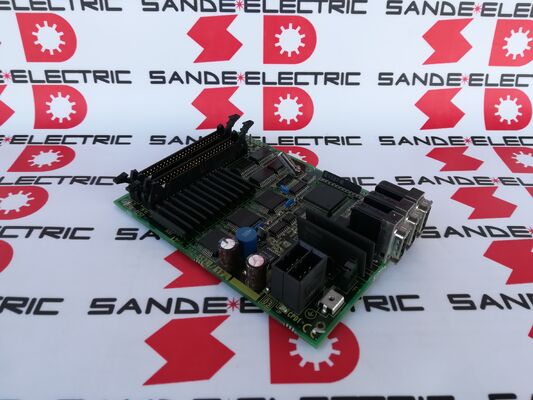

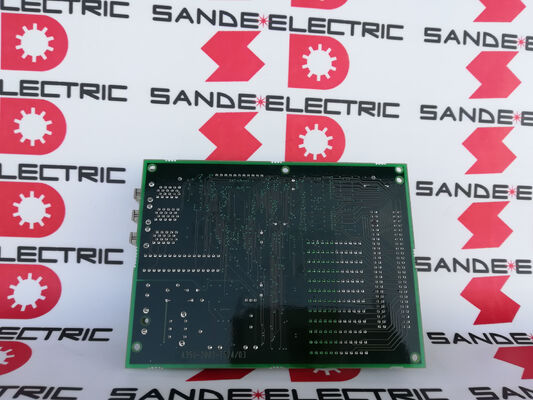

1PC ব্যবহৃত GE Fanuc ড্রাইভার বোর্ড A20B-2002-0520 ভাল অবস্থায় A20B20020520 A2OB-2OO2-O52O

A20B-2002-0520 | FANUC সিরিজ 16i / 18i অপারেটর প্যানেল I/O PCB — 48 DI / 32 DO / MPG ইন্টারফেস / অপারেটর প্যানেল বোর্ড

অপারেটর প্যানেল I/O — এই বোর্ড কি সংযোগ করে

প্রতিটি CNC মেশিনে একটি অপারেটর প্যানেল থাকে — মেশিন অপারেটর এবং CNC-এর মধ্যে হার্ডওয়্যার ইন্টারফেস। অপারেটর প্যানেল বহন করে:

ইনপুট (DI = 48):পুশবাটন (সাইকেল স্টার্ট, ফিড হোল্ড, ইমার্জেন্সি স্টপ), মোড সিলেক্টর সুইচ (অটো, এমডিআই, জগ, হ্যান্ডেল), ওভাররাইড রোটারি সুইচ (ফিডরেট, দ্রুত, স্পিন্ডল স্পিড), অক্ষ জগ ডিরেকশনাল বোতাম এবং মেশিন টুল বিল্ডার দ্বারা নির্ধারিত ফাংশন-নির্দিষ্ট কী।

আউটপুট (DO = 32):প্যানেল ইন্ডিকেটর ল্যাম্প, অপারেশনাল স্ট্যাটাস লাইট (স্পিন্ডল অন, কুল্যান্ট অন, ফিড হোল্ড অ্যাক্টিভ, অ্যালার্ম ইন্ডিকেটর), মোড ফিডব্যাক ইলুমিনেশন, এবং অপারেটর স্টেশনে দৃশ্যমান ইন্ডিকেটরগুলিতে চালিত অন্য কোনও মেশিন স্ট্যাটাস সিগন্যাল।

A20B-2002-0520 সমস্ত 48টি সুইচ ইনপুট পড়ে এবং সমস্ত 32টি ল্যাম্প/ইন্ডিকেটর আউটপুট একই সাথে চালায়, অপারেটরের শারীরিক নিয়ন্ত্রণ এবং CNC-এর PMC মই লজিকের মধ্যে সম্পূর্ণ বৈদ্যুতিক ইন্টারফেস তৈরি করে।

কী স্পেসিফিকেশন

A20B-2002-0520 বনাম A20B-2002-0521 — MPG পার্থক্য

0521 ভেরিয়েন্ট হল MPG ইন্টারফেস ছাড়া সংস্করণ। উভয় বোর্ডই অপারেটর প্যানেলের জন্য একই 48 DI / 32 DO I/O ক্ষমতা প্রদান করে। পার্থক্য হল একটি বৈশিষ্ট্য:

A20B-2002-0520:আরও সম্পূর্ণ জনবহুল PCB — MPG সংযোগকারী এবং এর সাথে যুক্ত ইন্টারফেস সার্কিটরি অন্তর্ভুক্ত। অপারেটর প্যানেলের জন্য সঠিক বোর্ড যেখানে একটি ইলেকট্রনিক হ্যান্ডহুইল CNC এর সাথে সংযোগ করে।

A20B-2002-0521:কম জনবহুল — MPG সংযোগকারী বিভাগটি অনুপস্থিত। মেশিনের অপারেটর প্যানেলে কোন MPG লাগানো না থাকলে বা MPG অপারেটর প্যানেল I/O বোর্ডের মাধ্যমে না হয়ে একটি পৃথক ইন্টারফেসের মাধ্যমে সংযোগ করলে ব্যবহৃত হয়।

MPG ব্যবহার করে এমন একটি মেশিনে A20B-2002-0521 লাগানোর ফলে হ্যান্ডহুইল কাজ করে না — MPG সিগন্যালের সাথে সংযোগ করার জন্য কোনো ইন্টারফেস নেই। প্রতিস্থাপনের অর্ডার দেওয়ার আগে সর্বদা যাচাই করুন কোন বৈকল্পিকটি ইনস্টল করা হয়েছে।

অ্যাপ্লিকেশন দৃশ্যকল্প

সিরিজ 18i-এ অপারেটর প্যানেল বোর্ডের ত্রুটি:FANUC 18i নিয়ন্ত্রণ সহ একটি মেশিনিং সেন্টার অনিয়মিত অপারেটর প্যানেল আচরণের বিকাশ ঘটায় — কিছু পুশবাটন সাড়া দিচ্ছে না, কিছু সূচক ল্যাম্প প্রত্যাশিতভাবে আলোকিত করতে ব্যর্থ হচ্ছে। A20B-2002-0520 অপারেটর প্যানেল বোর্ডকে ত্রুটির উৎস হিসেবে চিহ্নিত করা হয়েছে। প্রতিস্থাপন সম্পূর্ণ অপারেটর প্যানেল I/O ফাংশন পুনরুদ্ধার করে।

রক্ষণাবেক্ষণের পরে MPG নন-ফাংশন:একটি অপারেটর প্যানেলে রক্ষণাবেক্ষণের পরে, ইলেকট্রনিক হ্যান্ডহুইল কাজ করা বন্ধ করে দেয়। তদন্ত নিশ্চিত করে যে A20B-2002-0520-এর MPG সংযোগকারী ক্ষতিগ্রস্ত হয়েছে। বোর্ড প্রতিস্থাপন MPG অপারেশন পুনরুদ্ধার.

মেশিন আপগ্রেড:সীমিত I/O সহ একটি পুরানো অপারেটর প্যানেল একটি নতুন প্যানেল ডিজাইনের সাথে আপগ্রেড করা হয়েছে যার জন্য 48 DI এবং 32 DO প্রয়োজন৷ A20B-2002-0520 আপগ্রেড করা প্যানেলের জন্য MPG সমর্থন সহ সঠিক I/O গণনা প্রদান করে।

FAQ

প্রশ্ন 1: A20B-2002-0520 কীভাবে FANUC CNC সিস্টেমের সাথে সংযোগ করে?

A20B-2002-0520 উচ্চ-গতির I/O লিঙ্কের মাধ্যমে FANUC CNC-র সাথে সংযোগ করে — একটি সিরিয়াল কমিউনিকেশন ইন্টারফেস যা বোর্ড এবং CNC-এর PMC-এর মধ্যে সমস্ত অপারেটর প্যানেল ইনপুট এবং আউটপুট ডেটা বহন করে। I/O লিঙ্ক কেবলটি বোর্ডের I/O লিঙ্ক সংযোগকারী থেকে CNC এর I/O লিঙ্ক চ্যানেলের সাথে সংযোগ করে। CNC-এর PMC মই লজিক 48টি ইনপুট এবং 32টি আউটপুট I/O লিঙ্ক নির্ধারিত ঠিকানার মাধ্যমে সম্বোধন করে।

প্রশ্ন 2: A20B-2002-0520 কি সিরিজ 16i-B বা 18i-B নিয়ন্ত্রণের সাথে ব্যবহার করা যেতে পারে, শুধু 16i-A নয়?

A20B-2002-0520 সিরিজ 16i এবং 18i ভেরিয়েন্ট সহ FANUC i-সিরিজ CNC পরিবার জুড়ে ব্যবহারের জন্য নিশ্চিত করা হয়েছে। বোর্ড I/O লিংক প্রোটোকলের মাধ্যমে যোগাযোগ করে যা আই-সিরিজ CNC জেনারেশন জুড়ে সামঞ্জস্যপূর্ণ। বোর্ডের ইনপুট এবং আউটপুটগুলি PMC-তে সঠিকভাবে ম্যাপ করা হয়েছে তা নিশ্চিত করতে CNC-এর I/O কনফিগারেশন প্যারামিটার থেকে I/O লিঙ্ক ঠিকানা নিশ্চিত করুন।

প্রশ্ন 3: অপারেটর প্যানেলের জন্য 48টির বেশি ইনপুট বা 32টি আউটপুট প্রয়োজন হলে কী হবে?

একটি একক A20B-2002-0520-এর 48 DI / 32 DO ক্ষমতা বেশিরভাগ মানক মেশিন টুল অপারেটর প্যানেল কনফিগারেশন কভার করে। বৃহত্তর অপারেটর প্যানেলের জন্য 48টির বেশি ইনপুট বা 32টি আউটপুট প্রয়োজন, একটি দ্বিতীয় I/O বোর্ড সিস্টেমে যোগ করা যেতে পারে — I/O লিঙ্ক একটি ডেইজি-চেইন কনফিগারেশনে একাধিক বোর্ড সমর্থন করে। প্রতিটি অতিরিক্ত বোর্ড সিস্টেমের মোট উপলব্ধ অপারেটর প্যানেল I/O-তে নিজস্ব DI/DO গণনা যোগ করে।

Q4: A20B-2002-0520 এর MPG কি একাধিক হ্যান্ডহুইল সমর্থন করে?

FANUC অপারেটর প্যানেল I/O বোর্ডের MPG ইন্টারফেস সাধারণত একই সাথে তিনটি MPG (ম্যানুয়াল পালস জেনারেটর) ইউনিটের জন্য সংযোগ সমর্থন করে — তিনটি পৃথক হ্যান্ডহুইলকে একটি বোর্ডের সাথে সংযুক্ত করার অনুমতি দেয়। এটি বড় মেশিন টুলের জন্য দরকারী যেখানে হ্যান্ডহুইলগুলি একাধিক অপারেটর স্টেশন বা অক্ষগুলিতে অবস্থান করে। সক্রিয় MPG সিএনসি-এর মোড সেটিংস বা অপারেটর প্যানেল সুইচের মাধ্যমে নির্বাচন করা হয়।

প্রশ্ন 5: A20B-2002-0520 প্রতিস্থাপন করার আগে কী ব্যাক আপ করা উচিত?

A20B-2002-0520 CNC প্যারামিটার সংরক্ষণ করে না — এটি একটি বিশুদ্ধ I/O ইন্টারফেস বোর্ড। এই বোর্ড প্রতিস্থাপন করার আগে কোনো নির্দিষ্ট ব্যাকআপের প্রয়োজন নেই। যাইহোক, যেকোনো CNC রক্ষণাবেক্ষণের আগে সাধারণ সতর্কতা হিসাবে, CNC-এর SRAM বিষয়বস্তু (প্যারামিটার, প্রোগ্রাম, টুল ডেটা) এবং PMC ল্যাডার প্রোগ্রামের ব্যাক আপ নিন। প্রতিস্থাপন বোর্ড ফিট করার পরে, মেশিনটিকে উৎপাদনে ফিরিয়ে দেওয়ার আগে সমস্ত অপারেটর প্যানেলের ফাংশন — পুশবাটন প্রতিক্রিয়া, নির্দেশক ল্যাম্প এবং হ্যান্ডহুইল অপারেশন — যাচাই করুন।
