FANUC A16B-3200-0490 | প্রধান CPU PCB — 0i-B সিরিজ CNC মাস্টার বোর্ড, A16B-3200 ফ্যামিলি, PMC-SB7, মাল্টি-অ্যাক্সিস কন্ট্রোল, প্লাগ-ইন মডিউল আর্কিটেকচার, জাপান

সংক্ষিপ্ত বিবরণ

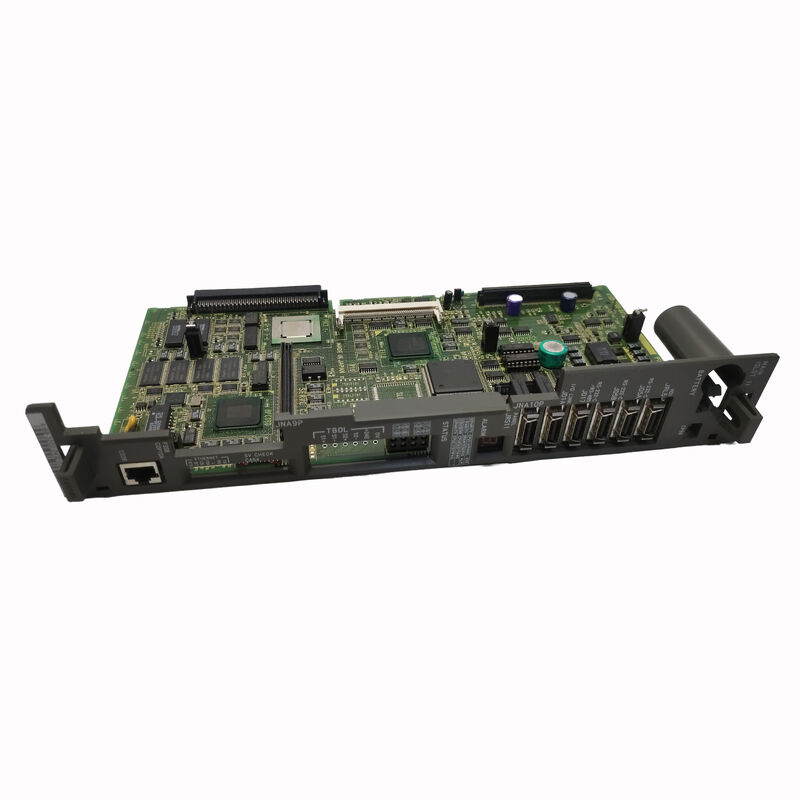

FANUC A16B-3200-0490 হল FANUC-এর i-সিরিজ CNC কন্ট্রোলের প্রধান CPU বোর্ড — মাস্টার PCB। একটি FANUC CNC সিস্টেমের ফিজিক্যাল আর্কিটেকচারে, এটি কেন্দ্রীয় বোর্ড যেখান থেকে কন্ট্রোল ক্যাবিনেটের বাকি সবকিছু সংযুক্ত বা নির্ভরশীল।সার্ভো অ্যামপ্লিফায়ারগুলি FSSB অপটিক্যাল ফাইবার বাসের মাধ্যমে এই বোর্ডে যোগাযোগ করে। ডিসপ্লে PCB (যেমন A20B-3300-0091) এই বোর্ডের স্লটগুলিতে প্লাগ করা হয়। PMC ল্যাডার (মেশিনের PLC প্রোগ্রাম) এই বোর্ডে মাউন্ট করা প্রসেসরে এক্সিকিউট হয়।অপারেটর প্যানেলের MDI কীগুলি তাদের সিগন্যাল এই বোর্ডে পাঠায়। সংক্ষেপে: A16B-3200-0490 হল CNC-এর নার্ভ সেন্টার।

A16B-3200 ফ্যামিলি বোঝা মানে বোর্ডের প্লাগ-ইন মডিউল সিস্টেম বোঝা।

SMD মডিউল ছাড়া জেনেরিক A16B-3200-0490 বোর্ডে প্রসেসর, ব্যাকপ্লেন কানেক্টর, পাওয়ার সাপ্লাই সার্কিট, ডায়াগনস্টিক LED অ্যারে এবং ফিক্সড হার্ডওয়্যার থাকে।

যে জিনিসটি বোর্ডটিকে একটি মেশিনের জন্য নির্দিষ্ট করে তোলে তা হল এতে প্লাগ করা SMD মডিউলগুলির সেট:

FROM (Flash ROM) মডিউল

CNC সিস্টেম সফ্টওয়্যার সংরক্ষণ করে — FANUC অপারেটিং সিস্টেম, মোশন কন্ট্রোল ফার্মওয়্যার, এবং মেশিন টুল বিল্ডার দ্বারা কেনা যেকোনো সফ্টওয়্যার অপশন (গ্রাফিক অপশন, DNC অপশন, PMC ল্যাডার কম্পাইলেশন, ইত্যাদি)।

সঠিক FROM মডিউল ছাড়া, বোর্ডের কোনো অপারেটিং সিস্টেম থাকে না এবং এটি চালু হতে পারে না।SRAM মডিউল

মেশিন অপারেশনের সময় পরিবর্তনশীল ব্যাটারি-ব্যাকড ডেটা সংরক্ষণ করে — CNC প্যারামিটার (ব্যাকল্যাশ মান, সার্ভো গেইন, অ্যাক্সিস লিমিট, ফিড রেট), পার্ট প্রোগ্রাম, টুল অফসেট টেবিল, PMC ডেটা এবং ওয়ার্ক কোঅর্ডিনেট অফসেট।

SRAM মেশিনের সবচেয়ে মূল্যবান ডেটা স্টোর কারণ এতে মেশিন সঠিকভাবে কাজ করার জন্য প্রয়োজনীয় সঞ্চিত কমিশন এবং প্রোডাকশন সেটআপ থাকে। SRAM ব্যাটারির জীবনকাল সাধারণত ২-৫ বছর।DRAM মডিউল

প্রোগ্রাম এক্সিকিউশনের জন্য ওয়ার্কিং মেমরি সরবরাহ করে — অপারেশনের সময় CNC-এর সক্রিয় ওয়ার্কস্পেস।

মূল স্পেসিফিকেশনপ্যারামিটার

মান

-0490 এই বোর্ডটিকে 0i-B জেনারেশনে রাখে, যা -0491 (যা PMC-SB7 চালিত 0i-TB মেইন বোর্ড হিসাবে নিশ্চিত) এর সাথে ঘনিষ্ঠভাবে সম্পর্কিত। -0490 এবং -0491 উভয়ই একই ডিজাইন জেনারেশনের সদস্য — তারা একই মৌলিক আর্কিটেকচার শেয়ার করে, একই ধরণের SMD মডিউল গ্রহণ করে এবং PMC-SB7 মেশিন ল্যাডার লজিক চালায়।

A16B-3200 ফ্যামিলির আগের জেনারেশনগুলি (যেমন 16C সিরিজের জন্য -0190, 16B এর জন্য -0090) যান্ত্রিকভাবে অনুরূপ কিন্তু সফ্টওয়্যার-সামঞ্জস্যপূর্ণ নয়।

16C বোর্ডের SMD মডিউলগুলি 0i-B বোর্ডে চলতে পারে না, এবং বিপরীতভাবে। কোনো A16B-3200 ভ্যারিয়েন্ট অর্ডার করার আগে নির্দিষ্ট মেশিন এবং CNC সিরিজের বিরুদ্ধে পার্ট নম্বর যাচাইকরণ অপরিহার্য।

প্রধান CPU বোর্ড কেন ব্যর্থ হয় — এবং এটি কীভাবে জানা যায়

প্রধান CPU বোর্ড ব্যর্থতা FANUC CNC সিস্টেমের মধ্যে অপেক্ষাকৃত কম সাধারণ ব্যর্থতার মোডগুলির মধ্যে একটি — এগুলি দীর্ঘ পরিষেবা জীবনের জন্য রেট করা হয়, এবং বেশিরভাগ মেশিন প্রধান বোর্ড ব্যর্থ হওয়ার আগে অনেক স্পিন্ডল ড্রাইভ PCB, সার্ভো PCB এবং পাওয়ার সাপ্লাই ব্যর্থতার সম্মুখীন হয়।

যখন প্রধান বোর্ড ব্যর্থ হয়, তখন লক্ষণগুলি সাধারণত স্বতন্ত্র হয়:

সম্পূর্ণ বুট হতে ব্যর্থতা:

CNC চালু হয়, কুলিং ফ্যান চলে, সার্ভো অ্যামপ্লিফায়ার ইনিশিয়ালাইজ হয়, কিন্তু অপারেটর প্যানেলের ডিসপ্লে খালি থাকে এবং কোনো অ্যাক্সিস মুভমেন্ট সম্ভব হয় না।

কন্ট্রোল মৃত বলে মনে হয়।এই লক্ষণটি FROM মডিউল দুর্নীতি বা SRAM ব্যাটারি ব্যর্থতার সাথেও ঘটে, তাই পদ্ধতিগত রোগ নির্ণয় গুরুত্বপূর্ণ।

অস্থায়ী কন্ট্রোল ত্রুটি:

অপ্রত্যাশিত বিরতিতে র্যান্ডম অ্যালার্ম দেখা দেওয়া, বিশেষ করে পাওয়ার সাইকেলের পরে অদৃশ্য হয়ে যাওয়া, প্রধান বোর্ডের একটি প্রান্তিক উপাদান নির্দেশ করতে পারে — সাধারণত একটি ইলেক্ট্রোলাইটিক ক্যাপাসিটর ব্যর্থ হওয়া বা একটি হিট-স্ট্রেসড IC তার অপারেটিং স্পেসিফিকেশনের প্রান্তে থাকা।

ডেটা হারানোর সাথে SRAM ব্যাটারি অ্যালার্ম:যদি SRAM ব্যাটারি শেষ হয়ে যায় এবং ডেটা হারিয়ে যায়, তবে বোর্ডটি ত্রুটিপূর্ণ নয় — তবে SRAM মডিউল এবং ব্যাটারি প্রতিস্থাপন করতে হবে এবং ডেটা ব্যাকআপ থেকে পুনরায় লোড করতে হবে।

এটি বোর্ডের ব্যর্থতা হিসাবে ভুল করা সবচেয়ে সাধারণ পরিস্থিতি।একটি নির্দিষ্ট ঘটনার পরে ব্যর্থতা:

বজ্রপাত, পাওয়ার সার্জ, বা মেশিনের বৈদ্যুতিক ক্যাবিনেটে একটি বড় ওভারকারেন্ট ঘটনা প্রধান বোর্ডকে অপরিবর্তনীয়ভাবে ক্ষতিগ্রস্ত করতে পারে।

এই ক্ষেত্রে, বোর্ডের ব্যর্থতা নিশ্চিত এবং মেরামত ছাড়াই প্রতিস্থাপন উপযুক্ত পথ।A16B-3200-0490 প্রতিস্থাপন — কী প্রস্তুত রাখতে হবে

একটি প্রধান বোর্ড প্রতিস্থাপন একটি গুরুত্বপূর্ণ রক্ষণাবেক্ষণ ঘটনা — এটি মেশিনের সবচেয়ে গুরুত্বপূর্ণ ডেটা এবং কনফিগারেশন স্পর্শ করে। বোর্ড প্রতিস্থাপনের আগে নিম্নলিখিতগুলি হাতে থাকতে হবে:

সমস্ত CNC প্যারামিটার একটি বাহ্যিক উৎসে ব্যাকআপ করা (মেমরি কার্ড, RS-232, উপলব্ধ থাকলে ইথারনেট)।

PMC ল্যাডার প্রোগ্রাম আলাদাভাবে ব্যাকআপ করা।

সমস্ত পার্ট প্রোগ্রাম ব্যাকআপ করা। টুল এবং ওয়ার্ক অফসেট ডেটা রেকর্ড বা ব্যাকআপ করা। SRAM এবং FROM মডিউল সনাক্তকরণ নিশ্চিত করা (মডিউল পার্ট নম্বর, FROM-এ ফার্মওয়্যার সংস্করণ)।

প্রতিস্থাপন বোর্ডে ইনস্টলেশনের পরে: পুরানো বোর্ড থেকে নতুন বোর্ডে আসল FROM এবং SRAM মডিউল স্থানান্তর করুন (যদি মডিউলগুলি কার্যকরী হয়)।

যদি FROM মডিউল দুর্নীতিগ্রস্ত হয় (বুট হতে বাধা দেয়), তবে মেশিন টুল বিল্ডার বা FANUC পরিষেবা থেকে সঠিক সিস্টেম সফ্টওয়্যার সহ লোড করা নতুন FROM মডিউল প্রয়োজন।

বুট হওয়ার পরে ব্যাকআপ থেকে সমস্ত প্যারামিটার পুনরায় লোড করুন। উৎপাদন শুরু করার আগে অ্যাক্সিস মোশন, স্পিন্ডল অপারেশন এবং PMC ফাংশন যাচাই করুন।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: মেশিনের সমস্ত ডেটা পুনরুদ্ধার করতে ব্যর্থ বোর্ড থেকে SRAM মডিউল প্রতিস্থাপন A16B-3200-0490 তে স্থানান্তর করা যেতে পারে?

হ্যাঁ, যদি SRAM মডিউলটি নিজেই ক্ষতিগ্রস্ত না হয়। যদি মূল বোর্ডটি SRAM মডিউলটি বৈদ্যুতিকভাবে অক্ষত থাকা অবস্থায় একটি স্থানীয় ত্রুটির কারণে (প্রসেসর ব্যর্থতা, পাওয়ার সাপ্লাই সেকশন ক্ষতিগ্রস্ত) ব্যর্থ হয়, তবে SRAM প্রতিস্থাপন বোর্ডে স্থানান্তর করা এক ধাপে সমস্ত প্যারামিটার, পার্ট প্রোগ্রাম, অফসেট এবং PMC ডেটা পুনরুদ্ধার করে।

স্থানান্তরিত SRAM এবং FROM মডিউল সহ প্রতিস্থাপন বোর্ড পাওয়ার আপ করুন, এবং মেশিনটি মূল কনফিগারেশন সহ বুট হওয়া উচিত।

যদি SRAM ব্যাটারি বোর্ডের ব্যর্থতার আগে বা সময় শেষ হয়ে যায়, তবে ডেটা হারিয়ে যেতে পারে — সেক্ষেত্রে ব্যাকআপ অপরিহার্য।

প্রশ্ন ২: বোর্ড প্রতিস্থাপনের পরে CNC "SYSTEM ALARM 911" বা "920" প্রদর্শন করে। এগুলির অর্থ কী?

অ্যালার্ম 911 (DRAM প্যারিটি ত্রুটি) এবং 920 (SRAM প্যারিটি ত্রুটি) মেমরি ত্রুটি নির্দেশ করে।

একটি প্রধান বোর্ড প্রতিস্থাপনের পরে, এগুলি সাধারণত উপস্থিত হয় যদি: DRAM মডিউলটি তার স্লটে সম্পূর্ণরূপে বসে না থাকে (দৃঢ়ভাবে পুনরায় বসান); SRAM মডিউলের ব্যাটারি শেষ হয়ে গেছে এবং ডেটা দুর্নীতিগ্রস্ত হয়েছে (ব্যাটারি প্রতিস্থাপন করুন, ব্যাকআপ থেকে পুনরায় লোড করুন); অথবা একটি প্রকৃত DRAM/SRAM মডিউল হার্ডওয়্যার ব্যর্থতা আছে (একটি পরিচিত-ভাল মডিউল দিয়ে পরীক্ষা করুন)।

এই অ্যালার্মগুলি অগত্যা একটি ত্রুটিপূর্ণ প্রতিস্থাপন বোর্ড নির্দেশ করে না — তারা একটি মেমরি সিস্টেমের সমস্যা নির্দেশ করে যা প্রায়শই সঠিক মডিউল বসার এবং ডেটা পুনরায় লোড করার মাধ্যমে সমাধান করা হয়।

প্রশ্ন ৩: A16B-3200-0490 কতগুলি অ্যাক্সিস নিয়ন্ত্রণ করতে পারে, এবং এটি বোর্ড দ্বারা নাকি সফ্টওয়্যার দ্বারা নির্ধারিত হয়?

ফিজিক্যাল বোর্ড অ্যাক্সিস কন্ট্রোল মডিউলগুলির জন্য ব্যাকপ্লেন সংযোগ সরবরাহ করে, তবে সক্ষম অ্যাক্সিসের সংখ্যা FROM মডিউলে সফ্টওয়্যার অপশন রেজিস্ট্রেশন দ্বারা নির্ধারিত হয় — বোর্ডের হার্ডওয়্যার দ্বারা নয়।

উপযুক্ত অ্যাক্সিস অপশন নিবন্ধিত সহ একটি A16B-3200-0490 সেই CNC জেনারেশন দ্বারা সমর্থিত সর্বোচ্চ পর্যন্ত নিয়ন্ত্রণ করতে পারে (সাধারণত 0i-সিরিজের জন্য 4 অ্যাক্সিস)।

একটি বিদ্যমান মেশিনে একটি অ্যাক্সিস যোগ করার জন্য প্রধান বোর্ড প্রতিস্থাপনের পরিবর্তে সিস্টেম সফ্টওয়্যারে অ্যাক্সিস সম্প্রসারণ অপশন সক্রিয় করা প্রয়োজন।

প্রশ্ন ৪: A16B-3200-0490 কি বোর্ড স্তরে মেরামতযোগ্য, নাকি কেবল প্রতিস্থাপনই একমাত্র বিকল্প?

বোর্ড-স্তরের মেরামত বিশেষজ্ঞ FANUC মেরামত কেন্দ্রগুলির মাধ্যমে সম্ভব। A16B-3200 প্রধান বোর্ডগুলিতে সাধারণ মেরামতের আইটেমগুলির মধ্যে রয়েছে: ইলেক্ট্রোলাইটিক ক্যাপাসিটর প্রতিস্থাপন (সবচেয়ে ঘন ঘন বয়স-সম্পর্কিত ব্যর্থতা), ESD বা পাওয়ার সার্জ দ্বারা ক্ষতিগ্রস্ত পৃথক IC গুলি প্রতিস্থাপন, ব্যাটারি হোল্ডার মেরামত এবং সংযোগকারী পুনর্গঠন।

একটি গুরুতর বৈদ্যুতিক ঘটনার কারণে সাধারণ PCB ক্ষতি (পোড়া ট্রেস, ফাটল সাবস্ট্রেট) এর পরিবর্তে একটি স্থানীয় উপাদান ব্যর্থতা হলে মেরামত সাশ্রয়ী হয়।

একটি স্বনামধন্য মেরামত কেন্দ্র মেরামতের পরে FANUC টেস্ট রিগে বোর্ডটি পরীক্ষা করবে, ফেরত দেওয়ার আগে সম্পূর্ণ কার্যকারিতা নিশ্চিত করবে।

প্রশ্ন ৫: প্রধান বোর্ডে SRAM ব্যাটারি কী, এবং এটি কত ঘন ঘন প্রতিস্থাপন করা উচিত?

SRAM ব্যাটারি হল একটি লিথিয়াম সেল (সাধারণত 3V কয়েন সেল বা লিথিয়াম AA, নির্দিষ্ট বোর্ড ভ্যারিয়েন্টে ব্যাটারি হোল্ডারের কনফিগারেশনের উপর নির্ভর করে) যা মেশিন বন্ধ থাকা অবস্থায় SRAM মডিউলে পাওয়ার বজায় রাখে, সমস্ত সংরক্ষিত ডেটা সংরক্ষণ করে।

FANUC প্রায় ১ বছরের প্রতিস্থাপন ব্যবধান নির্দিষ্ট করে, যদিও বাস্তবে অনেক ব্যাটারি ঘরের তাপমাত্রায় ২-৫ বছর স্থায়ী হয় SRAM-এর সর্বনিম্ন সহায়ক স্তরের নিচে ভোল্টেজ নেমে যাওয়ার আগে।

ভোল্টেজ সতর্কীকরণ থ্রেশহোল্ডের নিচে নেমে গেলে CNC একটি লো-ব্যাটারি অ্যালার্ম (সাধারণত ALM 7001 বা অনুরূপ) তৈরি করে — এই অ্যালার্মে অবিলম্বে ব্যবস্থা নেওয়া উচিত, কারণ ব্যাটারি শূন্যে পৌঁছালে ডেটা হারানো ঘটে।

ব্যাটারি প্রতিস্থাপন মেশিন চালু থাকা অবস্থায় (যাতে SRAM সোয়াপের সময় লাইভ পাওয়ার গ্রহণ করে) করা উচিত যাতে পদ্ধতির সময় ডেটা হারানো প্রতিরোধ করা যায়।
