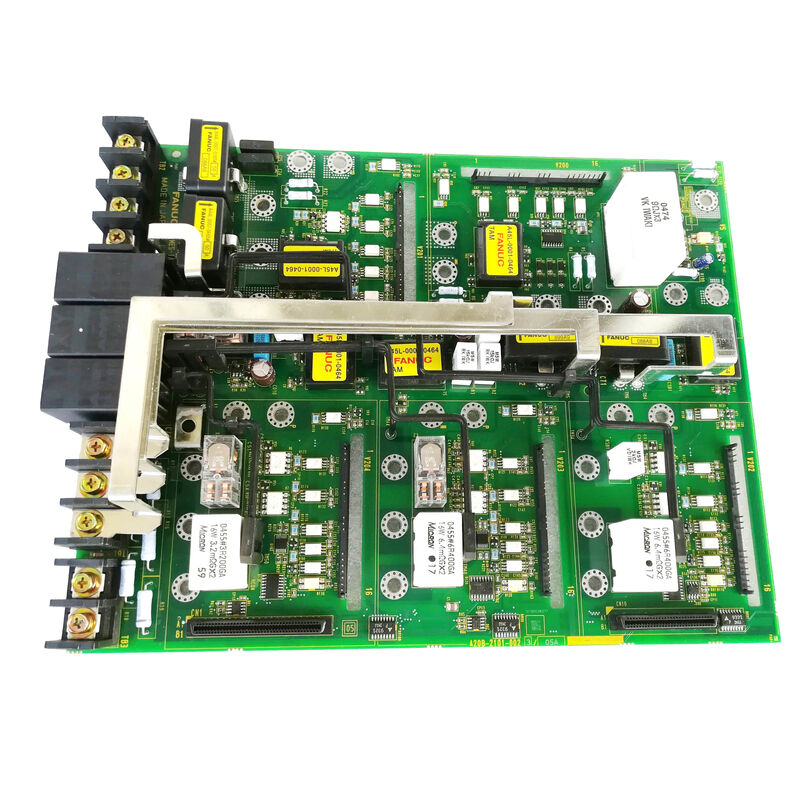

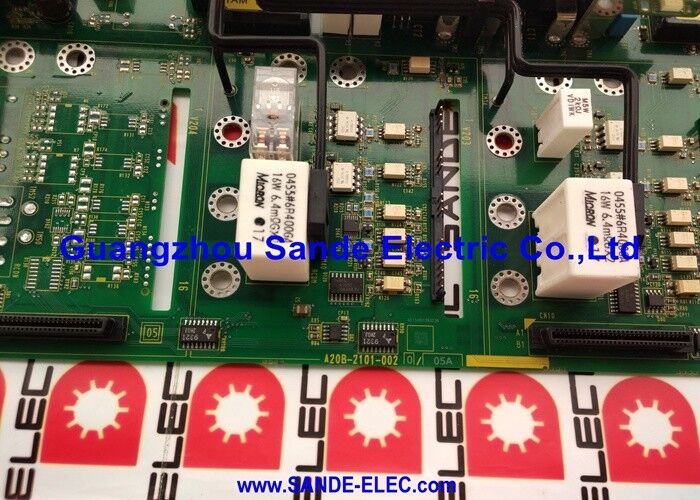

ফ্যানুক সিএনসি সার্কিট বোর্ড 200 ওয়াট এম্প্লিফায়ার পিসিবি A20B-2101-0020

A20B-2101-0050 | FANUC Beta-i SVM1-4i / SVM1-20i / SVM1-40i সার্ভো কন্ট্রোল PCB — FSSB / ডায়নামিক ব্রেক / A06B-6130 সিরিজ

বিটা-আই এসভিএম1 — একক-অক্ষ অর্থনীতি সার্ভো ড্রাইভ

FANUC Beta-i SVM1 সিরিজ হল FANUC-এর ইকোনমি বিটা-আই ড্রাইভ লাইন থেকে একটি একক-অক্ষ সার্ভো অ্যামপ্লিফায়ার। যেখানে আলফা-আই সিরিজ SVM2 একটি মডিউলে দুটি সার্ভো অক্ষ প্রদান করে, সেখানে SVM1 একটি মডিউলকে একটি অক্ষে উৎসর্গ করে — যেখানে একক-অক্ষ ড্রাইভ পছন্দ করা হয় বা যেখানে স্বতন্ত্র অক্ষ প্রতিস্থাপন বেশি ব্যবহারিক হয় এমন মেশিনগুলির জন্য একটি সহজ, আরও ব্যয়-কার্যকর সমাধান প্রদান করে।

SVM1 A06B-6130 পণ্য পরিবারে আউটপুট বর্তমান রেটিংগুলির একটি পরিসীমা কভার করে:

A20B-2101-0050 হল কন্ট্রোল PCB যা প্রথম তিনটি ভেরিয়েন্ট - 4i, 20i এবং 40i পরিবেশন করে। উচ্চ-বর্তমান 80i আলাদা A20B-2101-0051 নিয়ন্ত্রণ PCB ব্যবহার করে।

কী স্পেসিফিকেশন

A20B-2101-0050 বনাম A20B-2101-0051 — নিয়ন্ত্রণ বোর্ড নির্বাচন

উভয়ই A20B-2101 সিরিজের Beta-i SVM1 নিয়ন্ত্রণ PCB:

A20B-2101-0050:SVM1-4i, SVM1-20i, SVM1-40i — বর্তমান রেটিং 40A সর্বোচ্চ পর্যন্ত। নিম্ন-বর্তমান ভেরিয়েন্টগুলি এই নিয়ন্ত্রণ কার্ডের সাথে পাওয়ার বোর্ড A20B-2101-0090 এবং A20B-2101-0091 ব্যবহার করে৷

A20B-2101-0051:SVM1-80i এবং SVM1-40HVi - উচ্চ পিক কারেন্ট এবং হাই-ভোল্টেজ (400–480V) ভেরিয়েন্টের জন্য বিভিন্ন বর্তমান ফিডব্যাক স্কেলিং এবং গেট ড্রাইভ কনফিগারেশন প্রয়োজন।

এই দুটি নিয়ন্ত্রণ বোর্ড বিনিময়যোগ্য নয়। একটি SVM1-20i তে A20B-2101-0051, বা একটি SVM1-80i এ A20B-2101-0050 ফিট করা, ভুল সার্ভো আচরণ তৈরি করে।

অ্যাপ্লিকেশন দৃশ্যকল্প

SVM1-40i নিয়ন্ত্রণ বোর্ডের ত্রুটি:একটি বিটা-আই SVM1-40i সার্ভো অ্যামপ্লিফায়ার (A06B-6130-H003) একটি সার্ভো অ্যালার্ম তৈরি করে৷ পাওয়ার বোর্ড সঠিকভাবে পরীক্ষা করে। A20B-2101-0050 কন্ট্রোল PCB কে দোষ হিসেবে চিহ্নিত করা হয়েছে। প্রতিস্থাপন সার্ভো অক্ষ ফাংশন পুনরুদ্ধার করে।

মাল্টি-অক্ষ লেদ সার্ভো মেরামত:একটি CNC লেদ তিনটি পৃথক SVM1-20i ড্রাইভ ব্যবহার করে — প্রতি অক্ষে একটি। একটি ড্রাইভ একটি অবিরাম FSSB যোগাযোগ অ্যালার্ম তৈরি করে। প্রভাবিত ড্রাইভে A20B-2101-0050 কন্ট্রোল বোর্ড প্রতিস্থাপিত হয়েছে।

FAQ

প্রশ্ন 1: A20B-2101-0050 কি HRV (হাই রেসপন্স ভেক্টর) বর্তমান নিয়ন্ত্রণ সমর্থন করে?

A20B-2101-0050 সহ Beta-i SVM1 সিরিজ স্ট্যান্ডার্ড HRV বর্তমান নিয়ন্ত্রণ সমর্থন করে। উচ্চ-কার্যকারিতা HRV3 A20B-2101-0051 ভেরিয়েন্টে (SVM1-80i-এর জন্য) পাওয়া যায়। SVM1-4i, 20i এবং 40i অ্যাপ্লিকেশনের জন্য, A20B-2101-0050 দ্বারা প্রদত্ত কন্ট্রোল লুপ ব্যান্ডউইথ এই ছোট ড্রাইভগুলির পারফরম্যান্স খামের সাথে মিলে যায়।

প্রশ্ন 2: A20B-2101-0050 কি একটি SVM1-80i এ A20B-2101-0051 প্রতিস্থাপন করতে পারে?

না। A20B-2101-0051 SVM1-80i-এর জন্য নির্দিষ্ট করা হয়েছে — উচ্চ-কারেন্ট ভেরিয়েন্টের জন্য বিভিন্ন বর্তমান ফিডব্যাক স্কেলিং এবং বৃহত্তর IGBT ডিভাইসে বিভিন্ন গেট ড্রাইভ ইন্টারফেস প্রয়োজন। একটি SVM1-80i তে A20B-2101-0050 ফিট করা ভুল বর্তমান নিয়ন্ত্রণ তৈরি করবে, সম্ভবত সার্ভো অ্যালার্ম হতে পারে।

প্রশ্ন 3: A20B-2101-0050 প্রতিস্থাপনের জন্য কি সার্ভো প্যারামিটার পুনরায় প্রবেশের প্রয়োজন হয়?

নং সার্ভো প্যারামিটার (মোটর আইডি, এনকোডারের ধরন, লাভ, বর্তমান সীমা) CNC এর প্রধান পরামিতি মেমরিতে সংরক্ষণ করা হয়। A20B-2101-0050 প্রতিস্থাপন সঞ্চিত পরামিতিগুলিকে প্রভাবিত করে না। প্রতিস্থাপন বোর্ড ফিট করার পরে, CNC FSSB যোগাযোগ পুনরায় স্থাপন করে এবং বিদ্যমান পরামিতিগুলিকে নতুন নিয়ন্ত্রণ PCB-তে প্রয়োগ করে।

Q4: প্রতিটি SVM1 ভেরিয়েন্টে A20B-2101-0050 এর সাথে যুক্ত পাওয়ার বোর্ডটি কী?

• SVM1-4i (H001) এবং SVM1-20i (H002): পাওয়ার বোর্ড A20B-2101-0091
• SVM1-40i (H003): পাওয়ার বোর্ড A16B-3200-0512

ড্রাইভটি কাজ করার জন্য নিয়ন্ত্রণ বোর্ড (A20B-2101-0050) এবং পাওয়ার বোর্ড উভয়ই অক্ষত থাকতে হবে। যখন একটি সার্ভো অ্যালার্ম ড্রাইভের ইলেকট্রনিক্সে ট্রেস করে, শুধুমাত্র একটি প্রতিস্থাপন করার আগে ত্রুটিটি নিয়ন্ত্রণ বোর্ডে বা পাওয়ার বোর্ডে আছে কিনা তা নিশ্চিত করুন।

প্রশ্ন 5: SVM1 ড্রাইভগুলি কি উচ্চতর সম্মিলিত কারেন্টের জন্য সমান্তরাল হতে পারে?

নং FANUC SVM1 ড্রাইভগুলি স্বতন্ত্র একক-অক্ষ পরিবর্ধক হিসাবে ডিজাইন করা হয়েছে৷ একই অক্ষের মোটরের সমান্তরাল SVM1 ইউনিটের মধ্যে কারেন্ট শেয়ার করা যাবে না। 40A পিক (A20B-2101-0050 পরিসরের সীমা) অতিক্রম করা উচ্চ-কারেন্ট অক্ষের প্রয়োজনীয়তার জন্য, SVM1-80i (A20B-2101-0051) বা আলফা-i সিরিজের মডিউলগুলি উপযুক্ত সমাধান।
