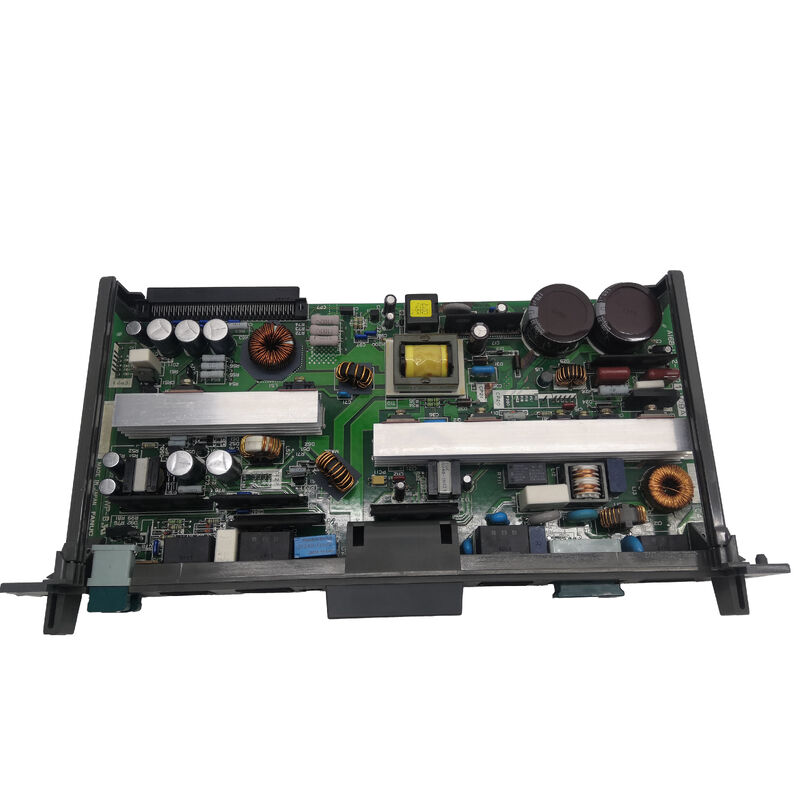

ফ্যানুক পাওয়ার সাপ্লাই ড্রাইভ কন্ট্রোল পিসিবি সিএনসি সার্কিট বোর্ড A16B-1212-0901

FANUC A16B-1212-0901 | পাওয়ার সাপ্লাই A1 (C1 প্রকার) — সিরিজ 16/18 CNC প্রধান র্যাক / 200V / 0.91 কেজি

A1 পাওয়ার সাপ্লাই — এটি কী শক্তি দেয় এবং কেন ব্যাটারি ভিতরের ব্যাপার

A16B-1212-0901 হল C1 টাইপ PSU A1 যা FANUC সিরিজ 16 এবং 18 CNC কন্ট্রোলের 2-স্লট প্রধান র‌্যাকে ফিট করে — এই কন্ট্রোলার জেনারেশনের চারপাশে তৈরি লেদ, মেশিনিং সেন্টার এবং EDMগুলিতে ব্যবহৃত কমপ্যাক্ট কন্ট্রোল ফর্ম্যাট। এটি প্রধান CPU বোর্ড এবং I/O বোর্ডের সংলগ্ন র‌্যাকে বসে এবং এটি সেই র‌্যাকের সমস্ত বোর্ডকে ক্ষমতা দেয়।

এই পাওয়ার সাপ্লাইটিতে একটি বিল্ট-ইন I/P ইউনিট রয়েছে — একটি ইন্টিগ্রেটেড ইনপুট পাওয়ার রিলে সার্কিট যা CNC পাওয়ার-অন এবং পাওয়ার-অফ সিকোয়েন্স পরিচালনা করে। বাহ্যিক জরুরী স্টপ সার্কিট এবং CNC এর অভ্যন্তরীণ পাওয়ার-অন লজিকের মধ্যে রিলে ইন্টারলক এই ইউনিটের মাধ্যমে চলে।

ব্যাকআপ ব্যাটারি শারীরিকভাবে এই PSU-এর ভিতরে থাকে— প্রধান CPU বোর্ডে নয়। যখনই CNC বন্ধ থাকে তখনই সেই ব্যাটারি প্রধান CPU বোর্ডে (CNC প্যারামিটার, প্রোগ্রাম, টুল অফসেট) SRAM ডেটা বজায় রাখে। এটি প্রতিস্থাপনের জন্য একটি সরাসরি পরিণতি রয়েছে: যদি A16B-1212-0901 প্রায় 30 মিনিটের বেশি সময় ধরে র্যাক থেকে সরানো হয়, ব্যাটারি আর CPU বোর্ড SRAM সরবরাহ করতে পারে না এবং সঞ্চিত ডেটা হারিয়ে যেতে পারে। প্রতিস্থাপন লাগানোর জন্য প্রস্তুত না হওয়া পর্যন্ত আসল ইউনিটটি ইনস্টল রাখুন। পাওয়ার সাপ্লাই যদি আসার আগে একটি বর্ধিত সময়ের জন্য বন্ধ থাকে, তাহলে মেশিন চালু করার আগে একটি বর্তমান ব্যাকআপ থেকে CNC ডেটা এখনও অক্ষত আছে কিনা তা যাচাই করুন।

কী স্পেসিফিকেশন

ফল্ট ইঙ্গিত এবং ফিউজ অবস্থান

পাওয়ার সাপ্লাই সামনের দিকে দুটি LED তাৎক্ষণিক অবস্থা প্রদান করে:

পিআইএল (সবুজ):CP1 এ AC ইনপুট পাওয়ার উপস্থিত থাকলে আলোকিত হয়। যদি পিআইএল মেশিনের পাওয়ার বন্ধ থাকে, তাহলে ইনকামিং এসি সাপ্লাই এবং F1 এ ফিউজ চেক করুন (200V AC ইনপুট ফিউজ: Daito GP75)।

লাল LED:বিদ্যুৎ সরবরাহ যখন অভ্যন্তরীণ ত্রুটি সনাক্ত করে তখন আলোকিত হয়। পিআইএল-এর সাথে এই এলইডিটিও ইঙ্গিত দেয় যে পাওয়ার সাপ্লাই AC পাচ্ছে কিন্তু একটি অভ্যন্তরীণ ব্যর্থতা রয়েছে — PSU-এর প্রতিস্থাপন বা মেরামত প্রয়োজন।

অতিরিক্ত ফিউজগুলি 9" CRT/LCD আউটপুট (F3) এবং I/O ইউনিট পাওয়ার (F4) রক্ষা করে৷ এই PSU তে ব্যবহৃত ব্যাটারি হল A98L-0031-0012 — ইউনিটের সাথে অন্তর্ভুক্ত নয় এবং বিদ্যমান ব্যাটারিটি শেষ হয়ে গেলে আলাদাভাবে অর্ডার করতে হবে৷

FAQ

প্রশ্ন 1: প্রতিস্থাপন না আসা পর্যন্ত আসল A16B-1212-0901 কেন ইনস্টল থাকতে হবে?

SRAM ব্যাকআপ ব্যাটারি শারীরিকভাবে এই পাওয়ার সাপ্লাইয়ের ভিতরে থাকে। এটি ব্যাকপ্লেন সংযোগের মাধ্যমে ক্রমাগত প্রধান CPU বোর্ডের SRAM সরবরাহ করে। PSU অপসারণ করলে SRAM-এ ব্যাটারির শক্তি কমে যায় এবং CNC প্যারামিটার এবং প্রোগ্রাম ডেটা 30 মিনিটের মধ্যে হারিয়ে যেতে পারে। আপনি অবিলম্বে প্রতিস্থাপন মাপসই করার জন্য প্রস্তুত না হওয়া পর্যন্ত মূল ইনস্টল রাখুন.

প্রশ্ন 2: পিআইএল সবুজ LED বন্ধ এবং CNC চালু হবে না। PSU ত্রুটিপূর্ণ?

PIL বন্ধ মানে PSU ইনপুটে AC পাওয়ার নেই। একটি ত্রুটিপূর্ণ PSU অনুমান করার আগে, একটি মিটার দিয়ে CP1 এ ইনকামিং AC ভোল্টেজ যাচাই করুন। F1 ইনপুট ফিউজ পরীক্ষা করুন (Daito GP75)। যদি AC ভোল্টেজ থাকে এবং ফিউজ অক্ষত থাকে কিন্তু PIL বন্ধ থাকে, PSU এর ইনপুট সার্কিট ব্যর্থ হয়েছে এবং ইউনিটটির মেরামত বা প্রতিস্থাপন প্রয়োজন।

Q3: কোন FANUC নিয়ন্ত্রণগুলি A16B-1212-0901 এর সাথে সামঞ্জস্যপূর্ণ?

ইউনিটটি A এবং B মডেল ভেরিয়েন্টে FANUC সিরিজ 16 এবং 18 প্রথম প্রজন্মের নিয়ন্ত্রণগুলিকে ফিট করে: 16-MA, 16-MB, 16-TA, 16-TB, 16-W, 18-MA, 18-MB, 18-TA, 18-TB, 18-,MCTC। কিছু আরজে রোবট কন্ট্রোলারও এই পাওয়ার সাপ্লাই ব্যবহার করে। এটি 2-স্লট কমপ্যাক্ট র্যাক কনফিগারেশনের সাথে ফিট করে — উচ্চ-ক্ষমতার CNC কনফিগারেশন দ্বারা ব্যবহৃত বৃহত্তর মাল্টি-স্লট র্যাক নয়।

প্রশ্ন 4: A16B-1212-0901 কোন ব্যাটারি ব্যবহার করে এবং কত ঘন ঘন এটি প্রতিস্থাপন করা উচিত?

ব্যাটারি পার্ট নম্বর হল A98L-0031-0012 এবং PSU এর সাথে অন্তর্ভুক্ত নয়। FANUC সাধারণত প্রতি 2-3 বছরে প্রতিস্থাপনের সুপারিশ করে বা যখন CNC-তে ব্যাটারি অ্যালার্ম প্রদর্শিত হয়। SRAM ডেটা ক্ষতি এড়াতে যদি সম্ভব হয় তাহলে CNC চালিত দিয়ে ব্যাটারি প্রতিস্থাপন করুন — চালিত অবস্থায় ব্যাটারি গরম-অদলবদলযোগ্য।

প্রশ্ন 5: A16B-1212-0901 মেরামত করা যেতে পারে, নাকি এটি প্রতিস্থাপন করা প্রয়োজন?

FANUC CNC PSU মেরামত বিশেষজ্ঞদের মাধ্যমে মেরামত ব্যাপকভাবে উপলব্ধ। সাধারণ ব্যর্থতার পয়েন্টগুলির মধ্যে রয়েছে DC আউটপুট ফিল্টার ক্যাপাসিটার, রেকটিফায়ার স্টেজ উপাদান এবং I/P ইউনিটের রিলে। একটি কার্যকরী FANUC 16/18 নিয়ন্ত্রণে সম্পূর্ণ-লোড পরীক্ষা যাচাই সহ বিশেষজ্ঞের কাছ থেকে মেরামত করা ইউনিট একটি প্রতিস্থাপনের জন্য একটি নির্ভরযোগ্য এবং অর্থনৈতিক বিকল্প।
